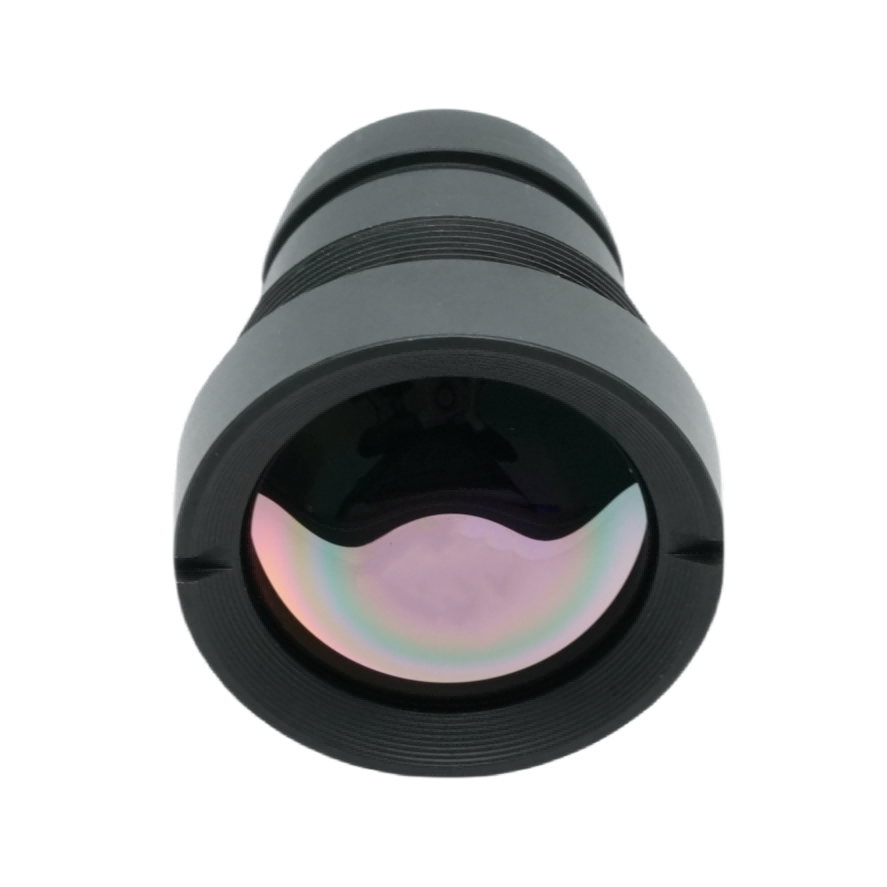

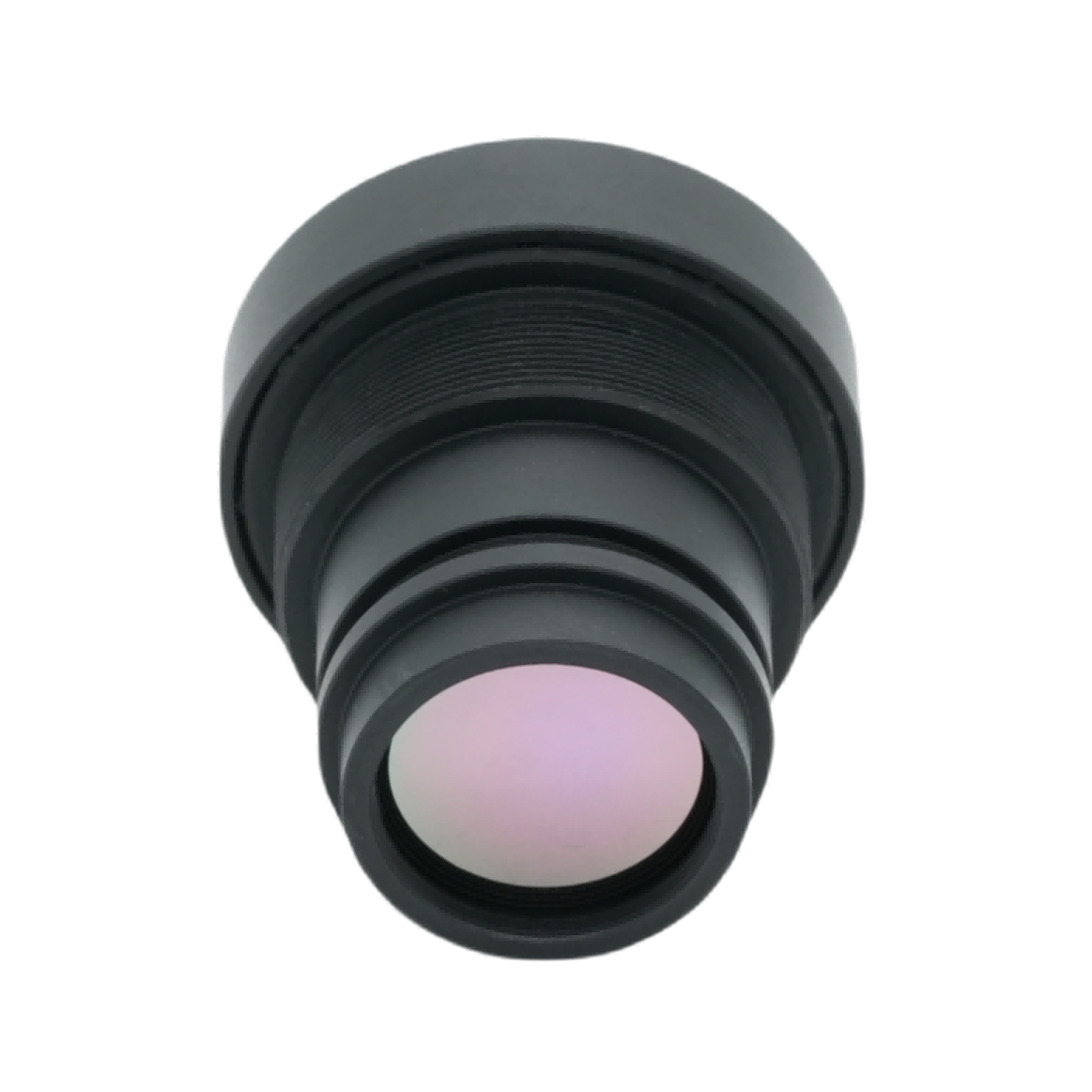

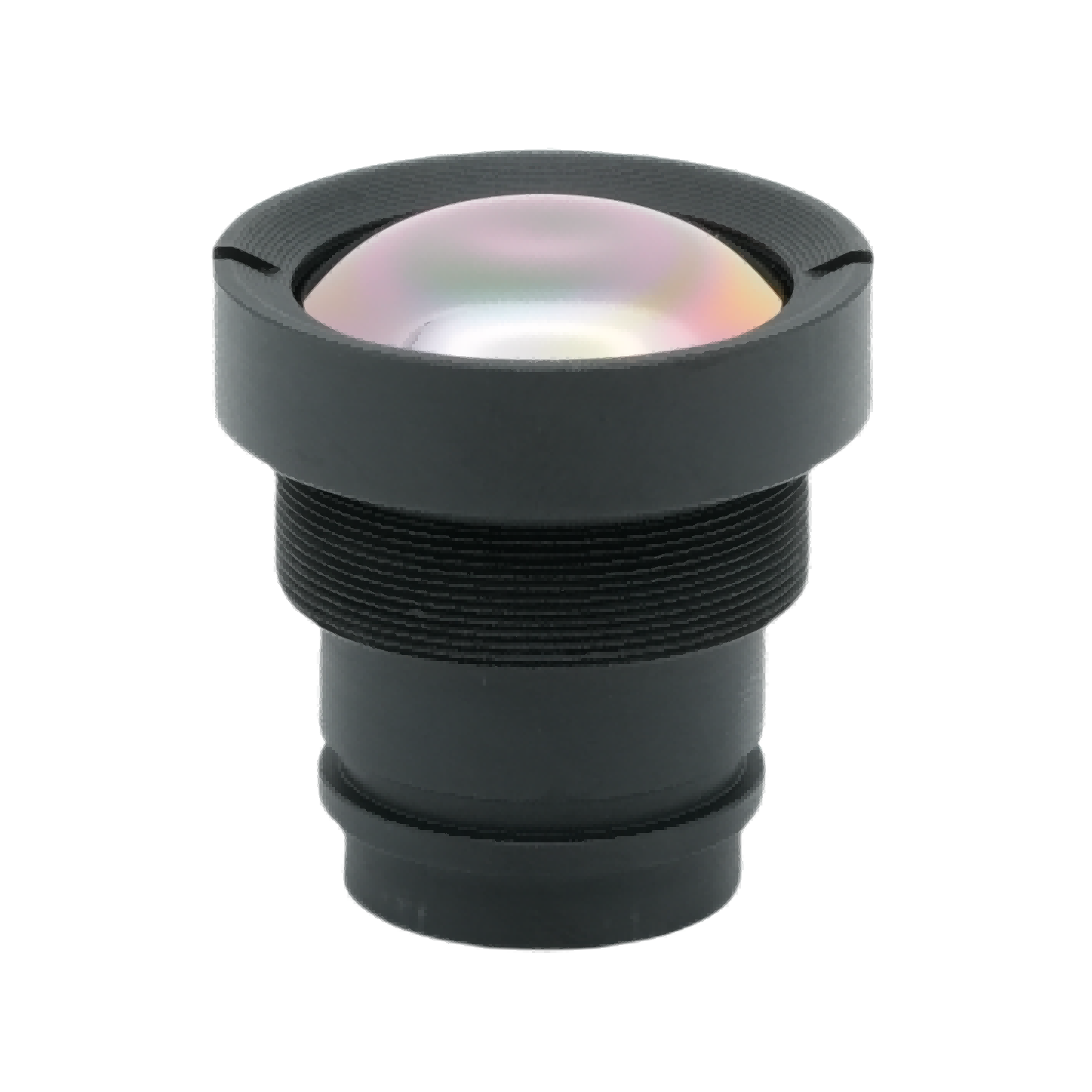

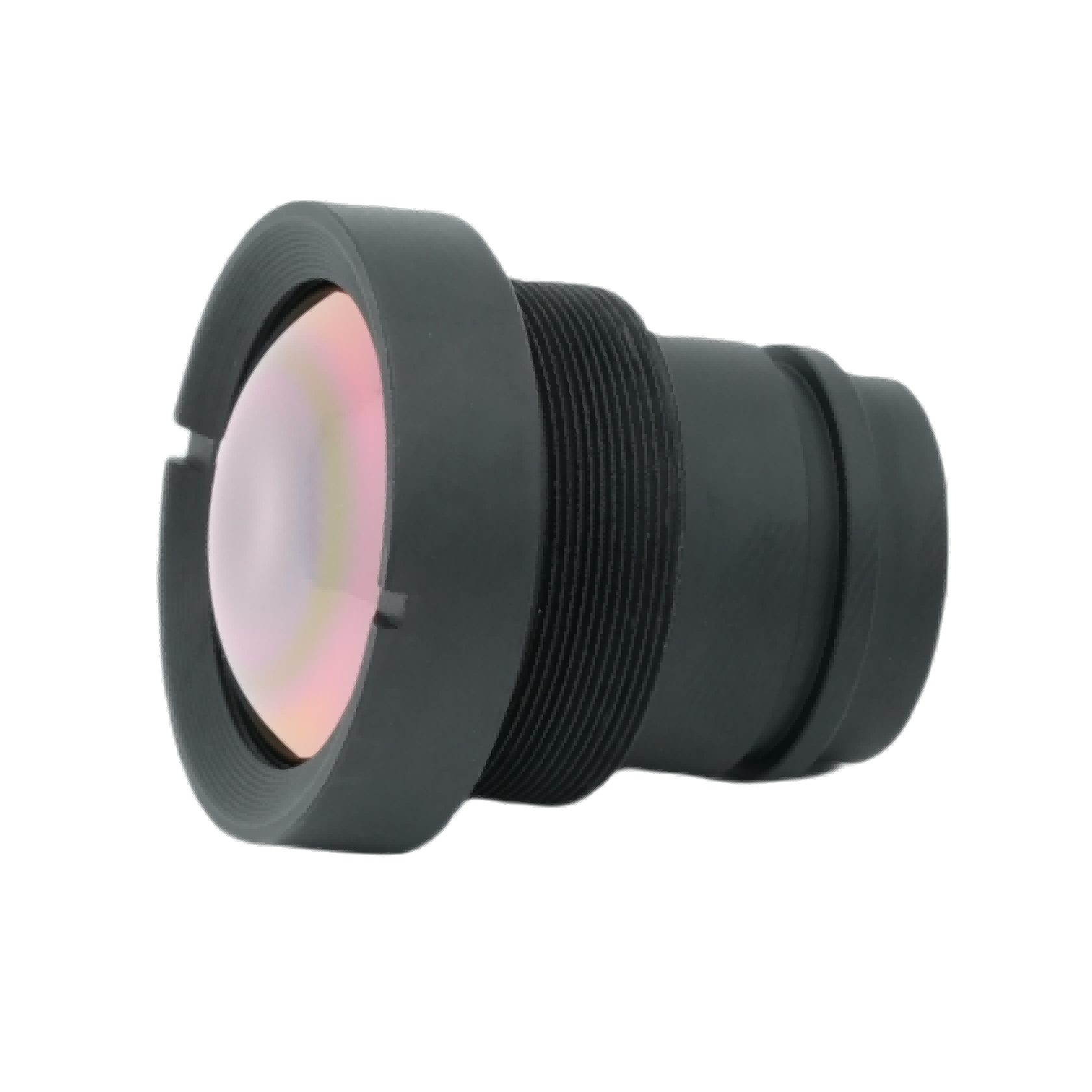

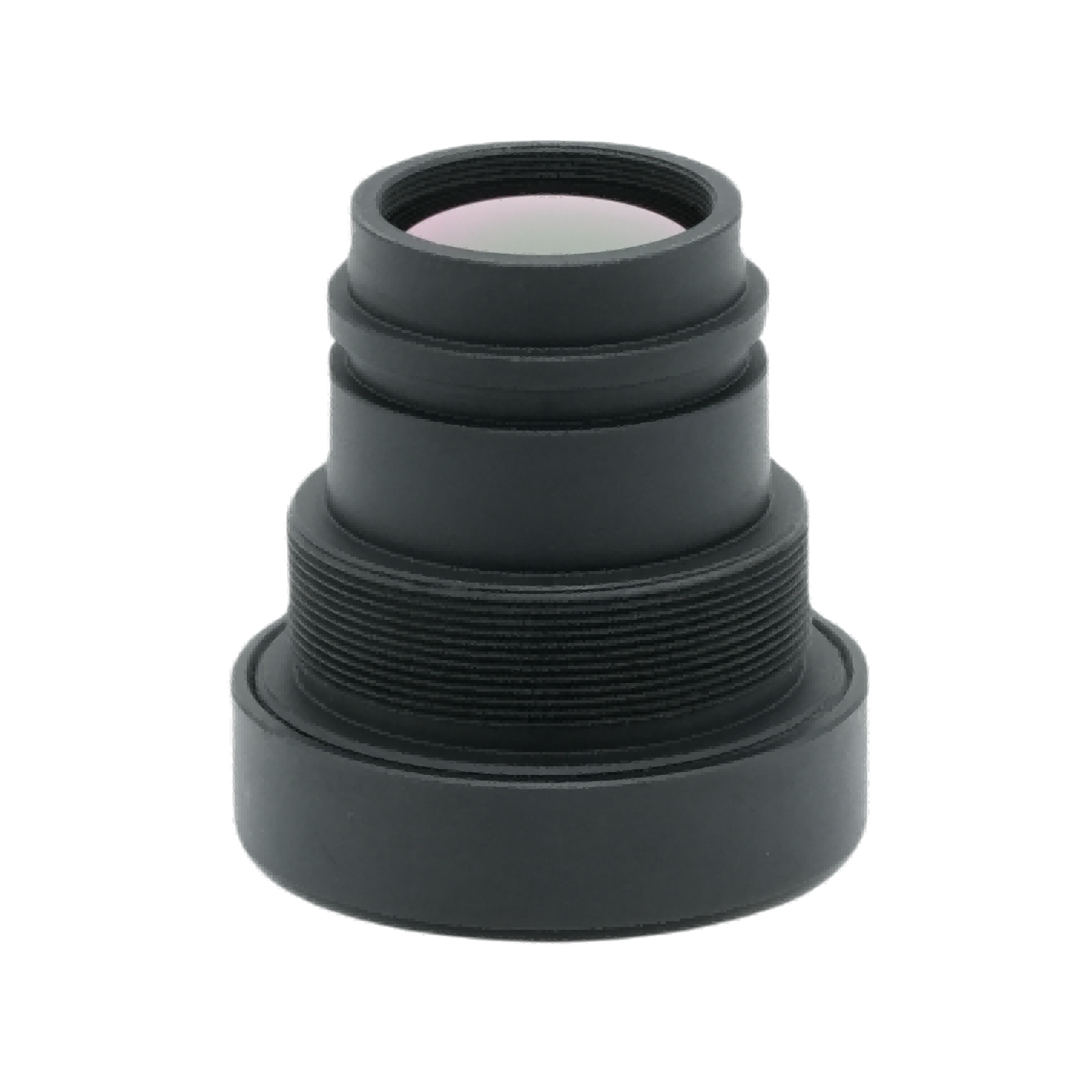

Lentille d'imagerie thermique M22 4,1 mm

Fiche produit

Fabriqué et fourni parBOSHI OptiqueTechnologie, cette focale F1.0 4,1 mmlentille d'imagerie thermiqueest un objectif infrarouge ultra grand angle optimisé pour une résolution de 640 × 512 et des réseaux de plans focaux infrarouges non refroidis de 12 μm de pixels. Cette lentille infrarouge thermique adopte un revêtement antireflet AR exposé avancé pour obtenir une transmission infrarouge supérieure à 88 %. En tant que lentille optique infrarouge professionnelle développée par BOSHI Optical Technology, l'unité est dotée d'une protection de lentille avant IP67, d'une construction légère d'environ 25 grammes et d'une stabilité optique fiable à large température. Il peut réaliser une intégration fluide dans des systèmes de caméras thermiques compacts non refroidis. Sa large disposition FOV offre une couverture de scène étendue pour s'adapter à des scénarios diversifiés de déploiement d'imagerie thermique, et équilibre les exigences de légèreté et la sortie d'imagerie pratique pour les dispositifs matériels thermiques de petite taille.

Description détaillée du produit

Paramètre

1. Spécifications optiques

Cet objectif optique infrarouge a une distance focale de 4,1 mm et une ouverture ultra-grande F1.0. L'ouverture ultra-large améliore considérablement la capacité d'absorption de la lumière infrarouge. Ces performances optiques constituent la garantie principale d'une sortie d'image claire de cette lentille infrarouge thermique dans des conditions de fonctionnement à basse température et à faible rayonnement.

2. Correspondance des détecteurs

BOSHI Optical Technology conçoit cet objectif pour s'associer à des détecteurs infrarouges d'une résolution de 640 × 512 et de 12 μm de pixels. Il maintient une compatibilité élevée avec les formats de capteurs thermiques non refroidis courants. Les caractéristiques matérielles bien adaptées éliminent les écarts d'imagerie déclenchés par des conditions de non-concordance entre l'objectif et la puce du capteur.

3. Champ de vision

L'objectif prend en charge un champ de vision large de 130 degrés en diagonale, 102 degrés horizontaux et 83 degrés verticaux. L'équipement obtient une couverture de scène à large portée sans ensembles de balayage mécanique supplémentaires. Cette propriété simplifie la conception globale de la structure mécanique des équipements d’imagerie thermique.

4. Performances de concentration

La plage de mise au point continue s'étend de 0,5 mètre à l'infini. Les performances ciblées équilibrent les opérations d’inspection à courte portée et les tâches de surveillance à longue distance. Il élargit la limite de distance utilisable de cet objectif à focale de 4,1 mm pour un déploiement réel sur site.

5. Indice environnemental et mécanique

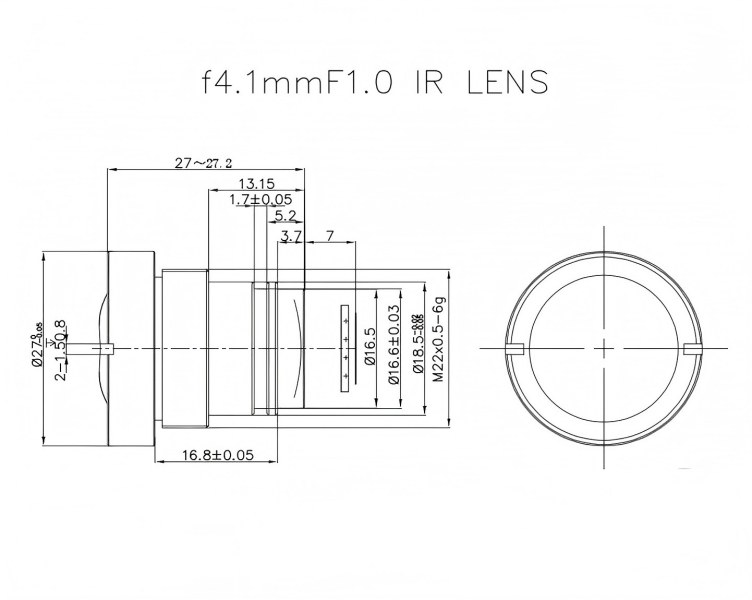

Sa plage de température de fonctionnement s'étend de moins 40 degrés Celsius à plus 80 degrés Celsius. La surface de la lentille avant atteint la norme IP67 en matière d'étanchéité à l'eau et à la poussière. Il utilise une interface filetée standard de montage M22 × 0,5 pour rationaliser le travail d'assemblage. Le poids net est proche de 25 grammes, ce qui crée des conditions favorables au développement de produits d'équipement légers.

6. Indicateurs de qualité d’imagerie

Avec le revêtement antireflet AR équipé, la transmission optique dépasse 88 %. L'éclairage relatif reste supérieur à 80 pour cent. La valeur de distorsion reste inférieure à 45 pour cent. Ce groupe d'indicateurs réalise un bon équilibre entre les caractéristiques d'imagerie grand angle et les performances de qualité d'image réelle de la lentille optique infrarouge.

Avantages en termes de performances

1. Excellente sensibilité thermique à faible luminosité

L'ouverture maximale F1.0 augmente l'efficacité de la collecte d'énergie rayonnante. Lorsque vous travaillez dans un environnement sombre et à faible rayonnement, cette lentille infrarouge thermique peut sensiblement augmenter le contraste de l'image thermique. Il réduit la probabilité de flou de l'image lorsque le signal infrarouge cible devient faible et fournit une base d'image stable pour l'observation de scènes à faible rayonnement.

2. Couverture de scène ultra-large

Le champ de vision large en diagonale de 130 degrés permet à une seule unité matérielle de surveiller une portée spatiale étendue. Les responsables de la mise en œuvre du projet peuvent réduire en conséquence le nombre total de caméras thermiques nécessaires à la surveillance de toute la zone. Ce changement entraîne une réduction directe des dépenses globales de construction du système. La technologie optique BOSHI optimise le chemin optique pour garantir une qualité d'image utilisable dans des conditions d'angle de vision aussi larges.

3. Uniformité d'imagerie fiable

Un éclairage relatif supérieur à 80 % limite efficacement les problèmes de vignettage. Le cadre d’image maintient une luminosité constante dans toutes les zones. La transmission supérieure à 88 % réduit la perte d'énergie infrarouge à l'intérieur de la voie de transmission optique. BOSHI Optical Technology met en œuvre un étalonnage répété pour cette lentille optique infrarouge. Le travail d'étalonnage garantit une sortie d'image stable pendant un fonctionnement continu de longue durée.

4. Adaptabilité environnementale robuste

La protection IP67 de la lentille avant et la plage de travail à large température permettent un fonctionnement stable dans des environnements de pluie, de poussière, de froid extrême et de chaleur élevée. La lentille infrarouge thermique ne nécessite pas de travaux de maintenance manuels fréquents. Il convient aux installations extérieures et aux scénarios de déploiement sur le terrain industriel difficiles.

5. Structure compacte pour une intégration pratique

Le corps léger de 25 grammes et la monture standard M22 × 0,5 réduisent les difficultés de conception mécanique des appareils d'imagerie thermique miniaturisés. Les développeurs de produits peuvent réduire la charge de travail de modification structurelle au cours de la procédure d'intégration du produit. Il raccourcit le cycle de recherche et de développement du matériel thermique des terminaux.

6. Capacité polyvalente de réglage de la mise au point

La distance de mise au point minimale de 0,5 mètre prend en charge la détection de cibles à courte portée. Comparé aux solutions d'objectifs à focale fixe purement longue distance, ce produit de distance focale de 4,1 mm étend la couverture des applications. Il répond aux demandes d’observation à distance mixte issues de plusieurs projets pratiques.

Champs d'application

1. Surveillance de la sécurité du périmètre

Cette lentille optique infrarouge avec un large champ de vision offre une capacité de surveillance thermique grand angle pour les locaux d'usine, les zones de parcs, les régions frontalières et les complexes résidentiels. Il effectue des tâches de détection d'intrusion 24 heures sur 24 sans apport de lumière visible. La surveillance de la sécurité du périmètre constitue l'une des principales directions d'application des séries de produits de BOSHI Optical Technology.

2. Inspection thermique industrielle

La lentille infrarouge thermique prend en charge le contrôle de la température des appareils, le diagnostic des défauts de l'armoire électrique, le contrôle des fuites thermiques des pipelines et les travaux de patrouille de sécurité en usine. Le personnel sur site peut découvrir en temps opportun des sources de chaleur anormales afin de prévenir d'éventuels incidents de sécurité industrielle. La fonction de correspondance de résolution 640 × 512 garantit une capture fine des détails thermiques lors des missions d'inspection industrielle.

3. Transport intelligent et vision des véhicules

Les utilisateurs peuvent déployer l'objectif pour des travaux de vision nocturne thermique automobile et de surveillance du trafic routier. Dans des circonstances de brouillard, de nuit et de faible visibilité, ses performances de correspondance de pixels de 12 μm facilitent le travail d'identification des piétons et des obstacles. Il améliore le niveau de garantie de sécurité pour les systèmes intelligents liés au trafic.

4. Charge utile des systèmes sans pilote

Bénéficiant d'un poids léger de 25 grammes, cette lentille optique infrarouge sert de charge utile thermique légère pour les véhicules aériens sans pilote, les robots et les véhicules terrestres sans pilote. Il exécute des activités de recherche et de sauvetage, de surveillance des risques d'incendies de forêt et des missions de patrouille sur le terrain. Le support M22 × 0,5 apporte un avantage de montage rapide pour l'assemblage de charges utiles sur plate-forme sans pilote.

5. Sécurité publique et secours d'urgence

Pour les missions de positionnement thermique et de recherche et de sauvetage en cas d'incendie, l'objectif fonctionne bien dans un environnement sombre, enfumé ou visuellement bloqué. Les signaux thermiques peuvent pénétrer une perturbation partielle de la fumée et verrouiller l'emplacement de la cible. Le champ de vision large aide les intervenants à effectuer une analyse rapide de sites étendus lors d'opérations d'urgence.

6. Agriculture et surveillance environnementale

Les opérateurs exploitent cette lentille infrarouge thermique pour effectuer des analyses de la température de la végétation, l'observation des créatures sauvages et des travaux de suivi de la répartition de la chaleur dans l'environnement. Il fournit un support de données valide pour les études agricoles et la recherche sur l'environnement écologique. La qualité IP67 rend l'objectif adapté aux tâches d'observation sur le terrain en extérieur à long terme.
