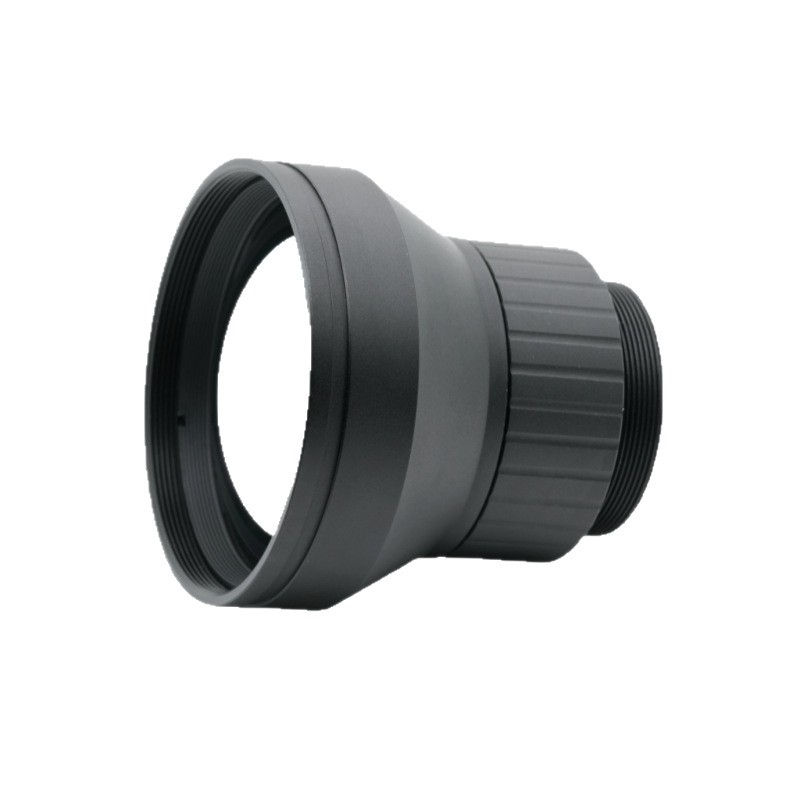

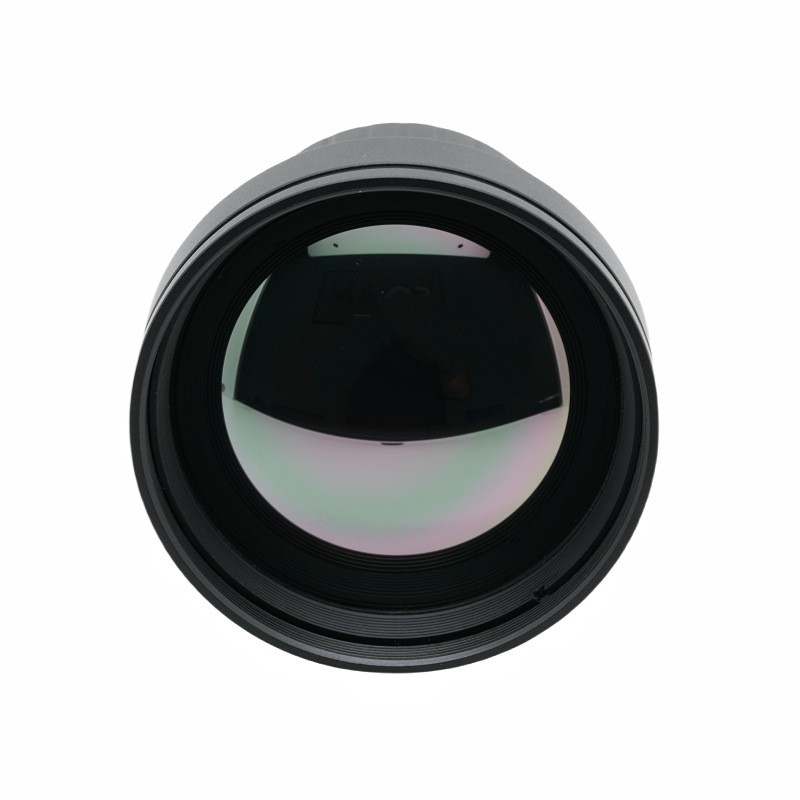

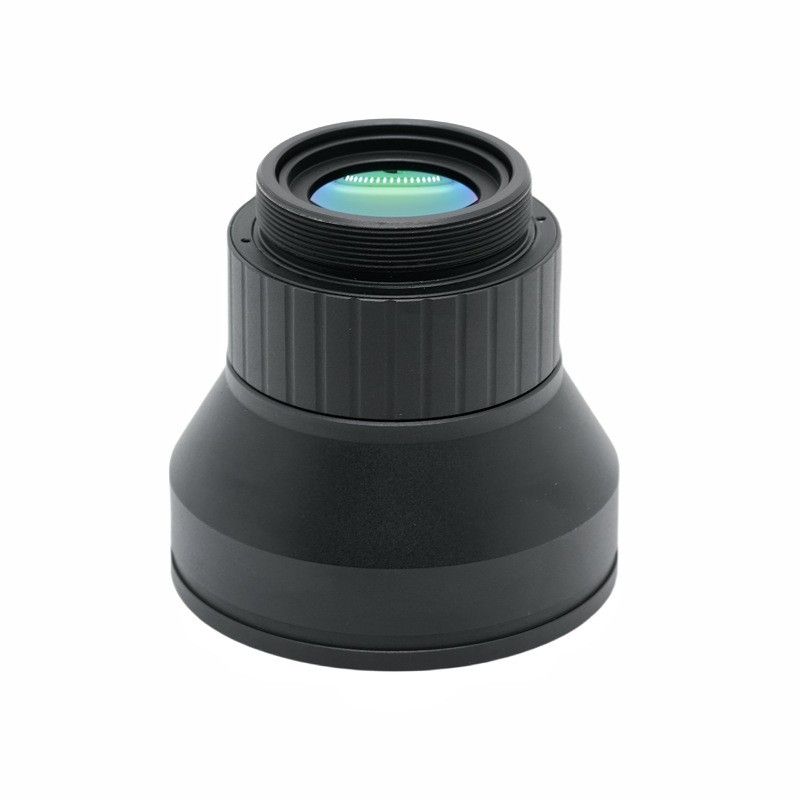

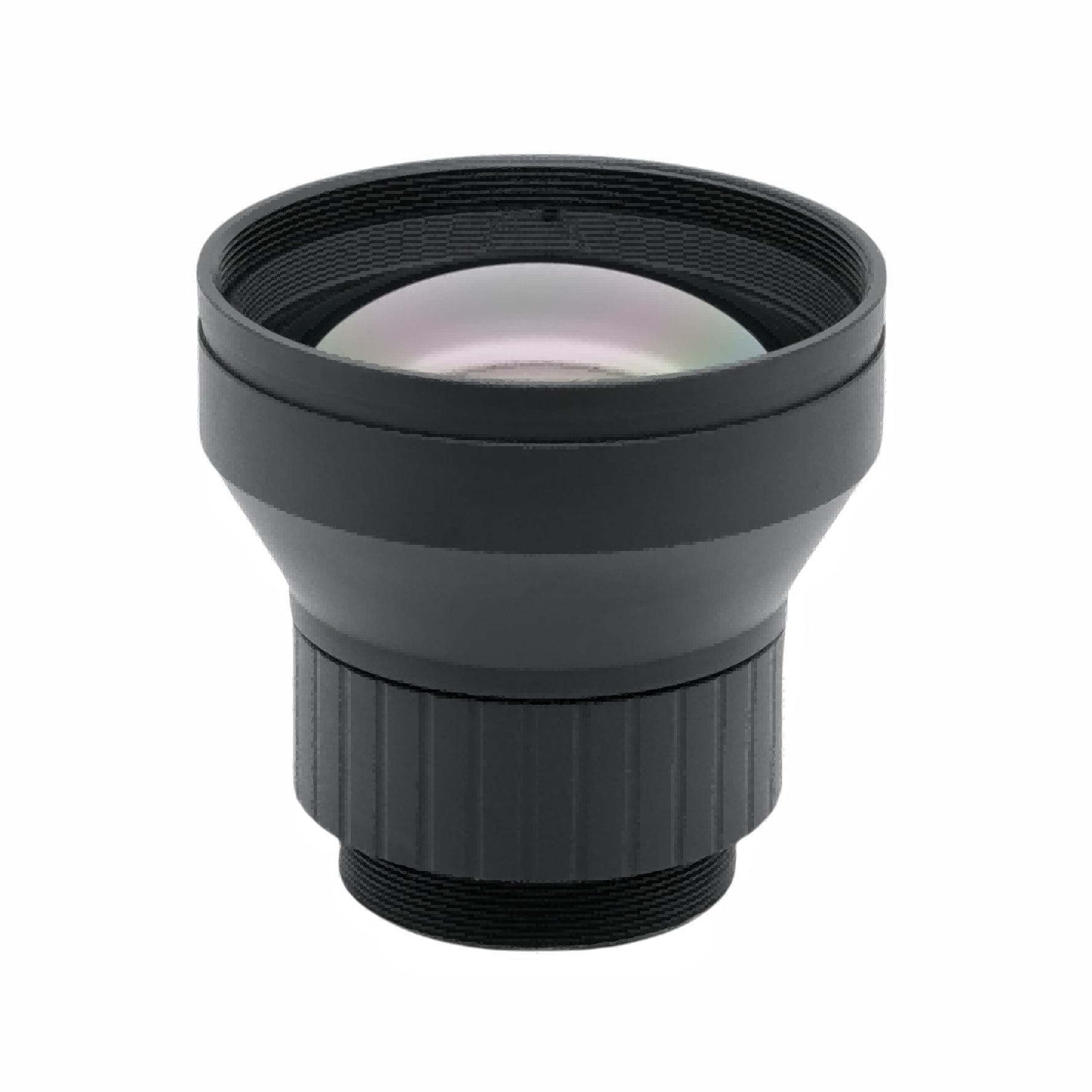

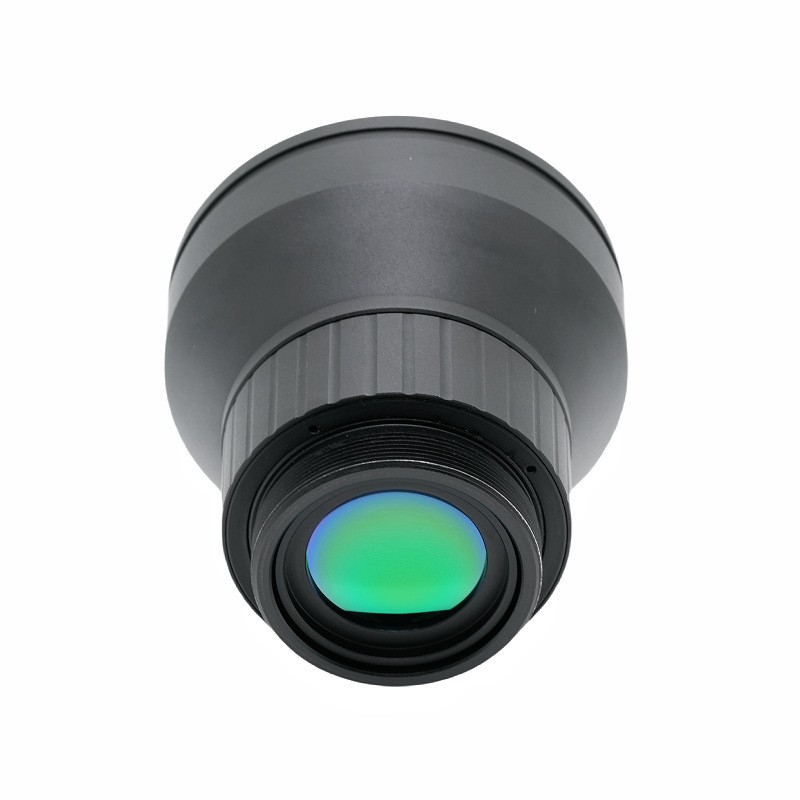

Objectif d'imagerie thermique à focale de 50 mm

Brève description du produit

Cet objectif d'imagerie thermique haute performance est développé et fabriqué par BOSHI Optical Technology, adapté aux appareils d'imagerie thermique infrarouge à ondes longues non refroidis. Adoptant une distance focale de 50 mm ainsi qu'une grande ouverture lumineuse F1.0, cet objectif d'imagerie thermique possède une excellente capacité de collecte de lumière pour faire face aux scénarios de détection thermique à faible luminosité. Le produit correspond aux détecteurs infrarouges de 640 × 512,12 μm et fonctionne dans la bande spectrale infrarouge classique de 8 à 12 μm.

Le composant optique avant atteint l’indice d’étanchéité IP67. Le produit peut fonctionner de manière stable dans une plage de température allant de moins 40 degrés Celsius à plus 80 degrés Celsius. Il prend en charge le réglage de la mise au point sur deux mètres à l'infini. La transmission reste supérieure à 90 pour cent tandis que l'éclairage relatif atteint pas moins de 94 pour cent, ce qui peut produire des images thermiques uniformes et claires. Cette lentille infrarouge s'adapte à des scénarios tels que la surveillance extérieure, la sécurité périmétrique et l'observation thermique. Il offre des performances optiques stables et fiables pour divers systèmes d'imagerie infrarouge fonctionnant dans des conditions de travail difficiles.

Description détaillée du produit

Paramètre

1. Spécifications optiques

Équipé d'une distance focale de 50 mm et d'une grande ouverture F1.0, cet objectif infrarouge à ondes longues fonctionne dans la bande spectrale de 8 à 12 μm. Il est optimisé pour être associé à un détecteur 640 × 512 avec une taille de pixel de 12 μm. Son champ de vision diagonal est de 11,27 degrés, son champ de vision horizontal est de 8,8 degrés et son champ de vision vertical est de 7,0 degrés. Un tel réglage du champ de vision crée une plage de couverture appropriée et satisfait aux exigences d'utilisation de l'observation thermique longue distance. BOSHI Optical Technology réalise la simulation optique et la vérification répétée de cet objectif d'imagerie thermique afin d'équilibrer la taille de l'ouverture, la distance de détection et la plage d'imagerie.

2. Spécifications mécaniques et environnementales

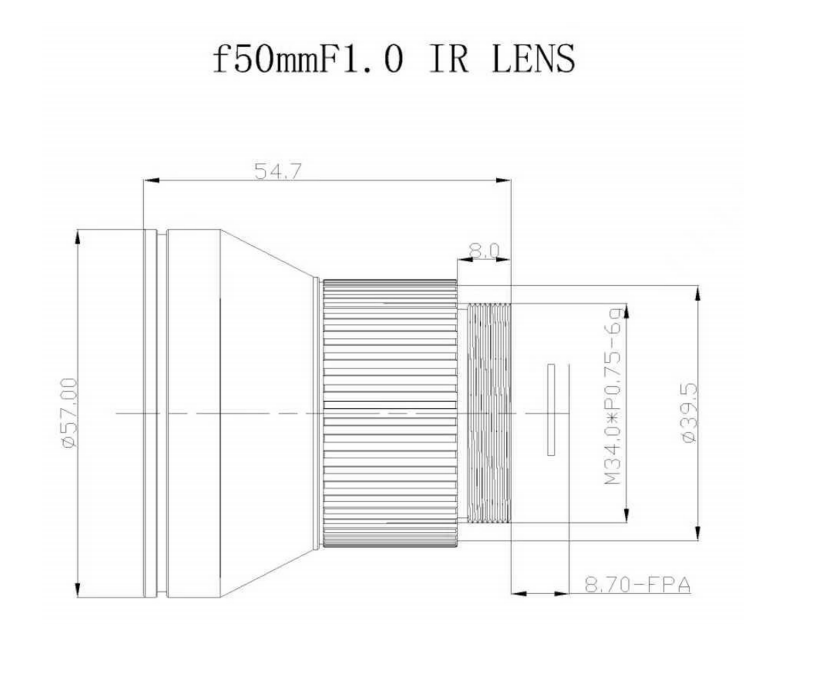

L'objectif utilise une structure de montage M34 × 0,75 pour réaliser une installation et une connexion pratiques pour différents hôtes d'équipement. La plage de réglage de la mise au point s'étend de deux mètres à l'infini. L'élément avant bénéficie d'une capacité de protection IP67. La température de fonctionnement autorisée s'étend de moins 40 degrés Celsius à plus 80 degrés Celsius pour s'adapter aux environnements de terrain à haute et basse température. Les surfaces optiques exposées sont traitées avec un revêtement antireflet AR pour réduire la perte de réflexion de l'énergie infrarouge. BOSHI Optical Technology effectue des tests de renforcement de la structure mécanique et de fiabilité environnementale pour cette lentille infrarouge non refroidie.

3. Spécifications de qualité d'image

L'indice de transmission n'est pas inférieur à 90 pour cent. L'éclairage relatif ne conserve pas moins de 94 pour cent. La valeur de distorsion est contrôlée à moins 1,0 pour cent. BOSHI Optical Technology établit des normes strictes d'inspection de production pour cet objectif de 8 à 12 μm. Chaque objectif d'imagerie thermique fini sera soumis à des tests optiques multi-éléments pour garantir une qualité de sortie d'image stable et cohérente lors d'une livraison de masse.

Avantages en termes de performances

1. Performances de collecte de lumière exceptionnelles

La conception à grande ouverture F1.0 de cet objectif d'imagerie thermique augmente considérablement la quantité de photons infrarouges absorbés. Lorsque le signal de rayonnement thermique est faible dans un environnement de travail, le rapport signal/bruit de l'image thermique peut être efficacement amélioré. Un signal infrarouge plus valide pénètre dans le détecteur 640 × 512, de sorte que le contour de la cible et les caractéristiques de température peuvent être distingués plus clairement. La technologie optique BOSHI optimise la disposition du groupe de lentilles interne pour exploiter pleinement les performances de grande ouverture sans sacrifier les autres indicateurs optiques.

2. Uniformité d'imagerie fine

Le revêtement antireflet AR apporte une transmission supérieure à 90 % et maximise le taux d'utilisation de l'énergie infrarouge. Un éclairage relatif supérieur à 94 % limite le phénomène d'assombrissement des coins de l'image. L'image entière formée sur la surface du détecteur conserve une luminosité uniforme. Les utilisateurs ne rencontreront pas de zone partiellement sombre lors de l’observation des cibles. Cette lentille infrarouge à ondes longues conserve un effet d'imagerie uniforme, que ce soit pour une inspection à courte distance ou une surveillance longue distance.

3. Forte fiabilité pour les environnements difficiles

Bénéficiant du niveau de protection IP67 de l'élément avant, la poussière et l'eau peuvent être tenues à l'écart des composants optiques clés. Une large plage de températures de fonctionnement permet à la lentille infrarouge non refroidie de fonctionner normalement sous une chaleur brûlante en été et un hiver glacial. Le produit prend en charge un travail continu en extérieur 24 heures sur 24. La technologie optique BOSHI complète la vérification de la résistance à la poussière, à l'eau et à l'impact de la température, afin que l'objectif puisse maintenir des performances stables dans des conditions météorologiques extérieures complexes.

4. Capacité optique à faible distorsion

La distorsion est contrôlée à moins 1,0 pour cent. La déformation géométrique de l'image d'imagerie est maintenue à un faible niveau. Lorsque les opérateurs mettent en œuvre la mesure de la taille et l'observation de la position des cibles thermiques, l'écart de mesure provoqué par la distorsion de la lentille peut être réduit. Cette fonctionnalité rend celaObjectif d'imagerie thermique de 50 mmadapté aux scénarios nécessitant une analyse de cible de haute précision.

5. Large capacité de réglage de la mise au point

L'intervalle de mise au point de deux mètres à l'infini est obtenu via un mécanisme de mise au point mécanique. Le même objectif à monture M34 peut réaliser une imagerie claire pour les objets contrôlés à courte portée ainsi que pour les cibles surveillées à distance. Les intégrateurs de systèmes n'ont pas besoin de remplacer le matériel de l'objectif lors du changement de distance d'observation, ce qui améliore la flexibilité d'application de l'équipement.

Champs d'application

1. Sécurité du périmètre et surveillance des frontières

Cet objectif d'imagerie thermique est intégré en grande quantité dans les caméras thermiques extérieures. S'appuyant sur la fonctionnalité de détection tous temps, il réalise l'identification des intrusions et l'alerte précoce du périmètre jour et nuit. Dans l'obscurité totale, par temps brumeux ou dans de mauvaises conditions d'éclairage, le détecteur 640 × 512 associé à cette lentille infrarouge à ondes longues peut capturer le signal thermique des objets intrus. BOSHI Optical Technology fournit ce composant optique à de nombreux fabricants d'équipements de sécurité pour construire des systèmes de défense périmétrique.

2. Inspection thermique industrielle

La lentille infrarouge non refroidie sert à surveiller la température des équipements industriels. Il peut capturer les points de chaleur anormaux pour réaliser un diagnostic de défaut de surchauffe. Les scénarios d'utilisation typiques incluent la vérification de l'état des équipements d'usine, la surveillance des équipements des centrales électriques et l'inspection des fuites de chaleur des pipelines. La transmission élevée apportée par le revêtement AR garantit une restauration précise des informations sur la température de l'objet et aide le personnel à détecter à l'avance les risques cachés liés à l'équipement.

3. Observation extérieure et recherche de sauvetage

L'objectif 8-12μm est assemblé aux dispositifs d'observation infrarouge. Il entreprend des alertes précoces en cas d'incendie de forêt ainsi que des missions de recherche et de sauvetage sur le terrain. Dans un environnement de nuit ou de brouillard épais où la lumière visible ne fonctionne pas, la distance focale de 50 mm offre une capacité d'observation à longue distance appropriée pour localiser les sources de chaleur telles que les points d'incendie et le personnel piégé. La protection IP67 permet à l'objectif de s'adapter au climat complexe en plein air des sites de sauvetage.

4. Système infrarouge monté sur véhicule

Cet objectif d'imagerie thermique F1.0 correspond aux modules thermiques embarqués sur véhicule. Les plates-formes de véhicules sont souvent confrontées à des vibrations brutales et à des changements brusques de température. La structure mécanique et les performances environnementales vérifiées par BOSHI Optical Technology permettent à l'objectif de produire un effet optique infrarouge stable dans des conditions routières et météorologiques compliquées. Il aide les systèmes du véhicule à percevoir les cibles thermiques environnantes.

5. Ensemble caméra infrarouge non refroidi

BOSHI OptiqueTechnology fournit cet objectif d'imagerie thermique à monture M34 comme composant optique de base pour les fabricants de caméras thermiques OEM et ODM. Les partenaires peuvent compléter l'assemblage des produits de caméra en combinant cet objectif avec des modules de détecteur et de circuit 640 × 512. Le produit prend en charge un ajustement personnalisé en fonction des exigences du système et répond aux demandes de production de masse des fabricants de caméras infrarouges.
