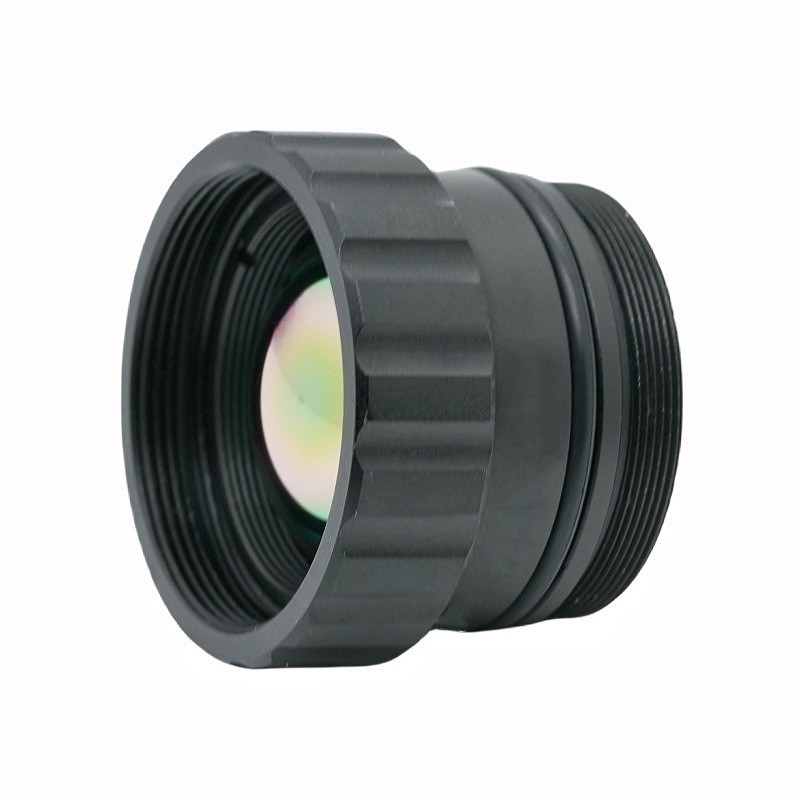

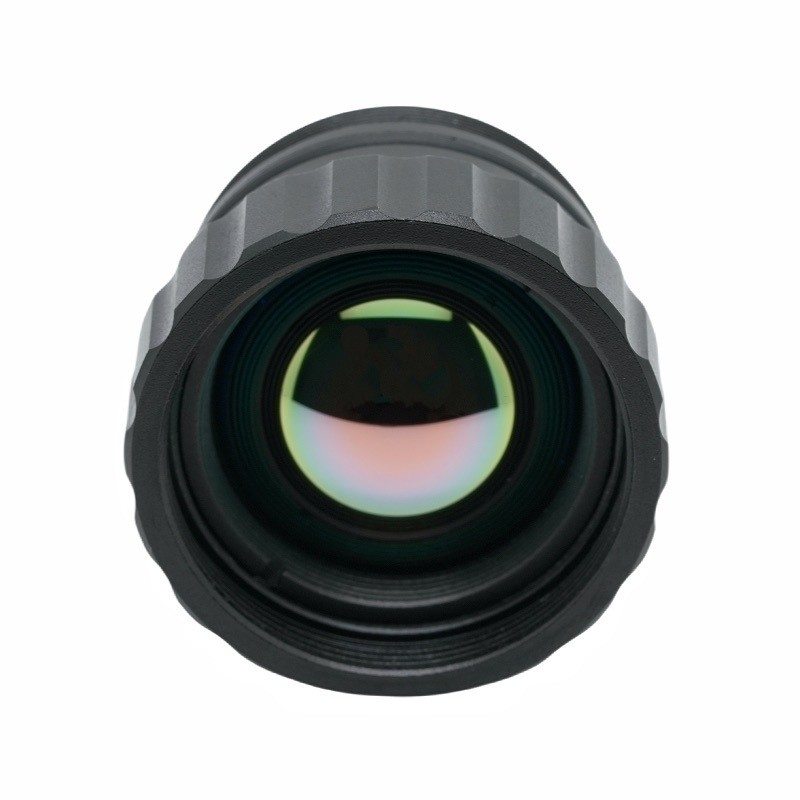

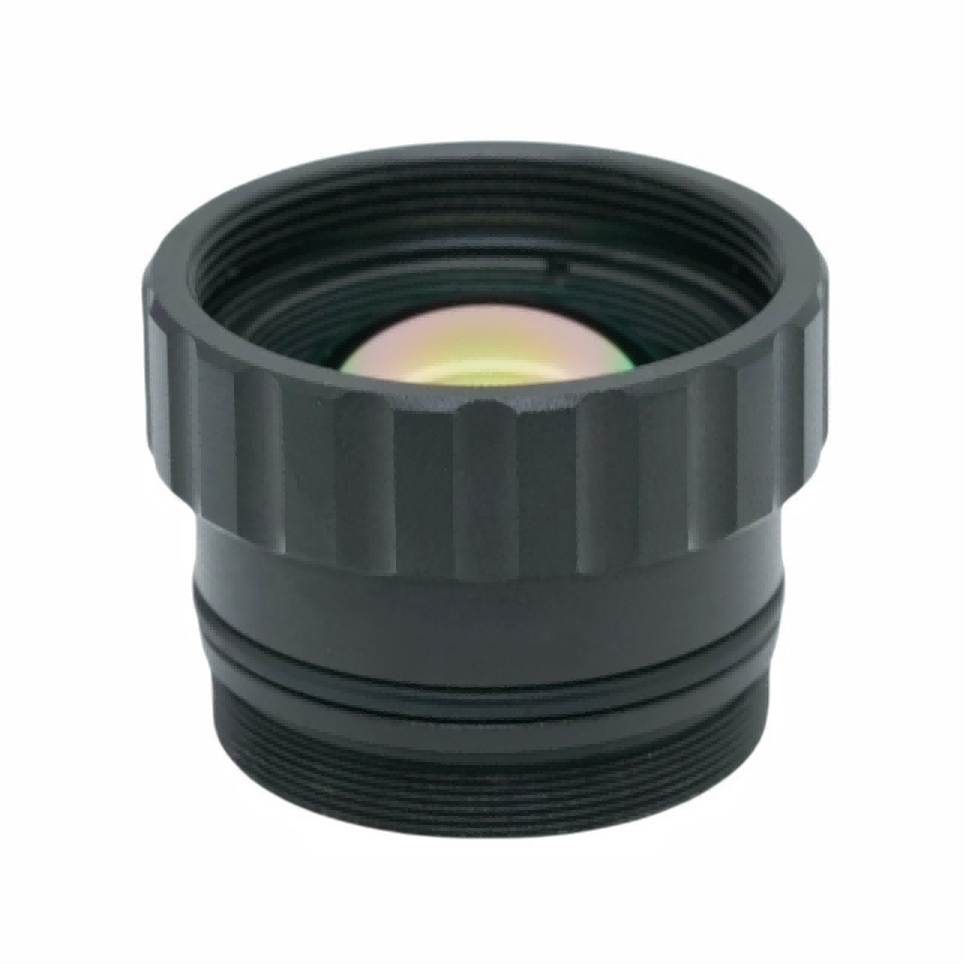

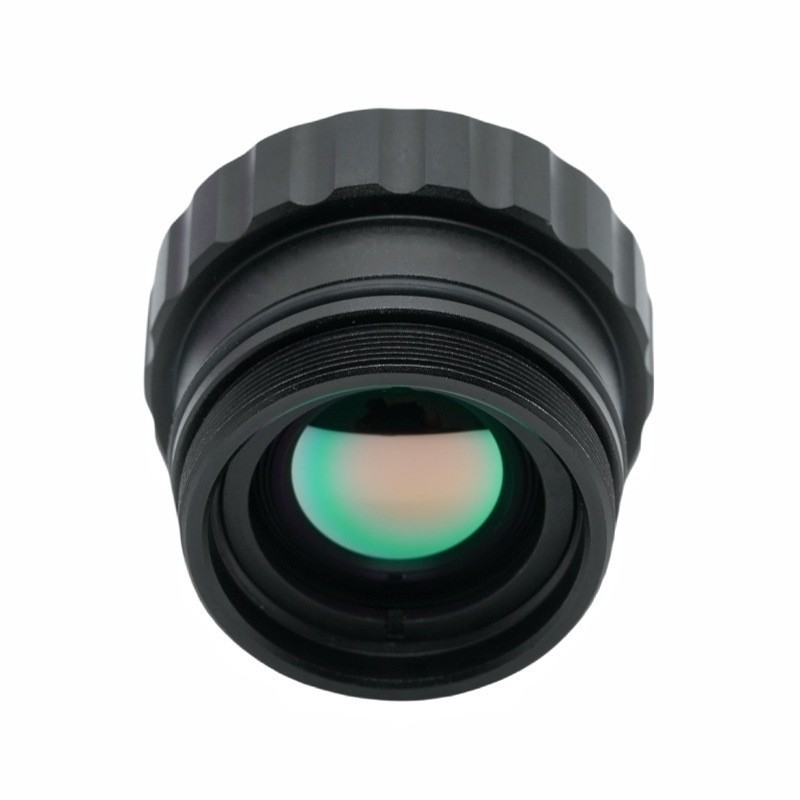

Objectif d'imagerie thermique à focale de 19 mm

Présentation du produit

Cette lentille thermique infrarouge F1.0 19 mm développée par BOSHI Optical Technology est un composant optique haute performance conçu pour les systèmes d'imagerie thermique infrarouge à ondes longues qui fonctionnent dans la bande de longueurs d'onde de 8 à 12 μm. Cet objectif infrarouge de 19 mm prend en charge les détecteurs infrarouges de 640 × 512,12 μm et établit un équilibre subtil entre un champ de vision horizontal modéré et une remarquable capacité de collecte de lumière. Fabriquée par BOSHI Optical Technology, cette lentille infrarouge à ondes longues applique un revêtement AR sur toutes les surfaces optiques exposées et offre une construction étanche IP67 à l'élément avant pour faire face aux conditions difficiles extérieures complexes. Il dispose d'une mise au point réglable couvrant 0,5 mètre à l'infini et maintient des performances optiques stables entre -40 ℃ et +80 ℃, apportant une transmission satisfaisante et un rendement d'éclairage relatif. Il agit comme un matériel optique fiable pour la surveillance industrielle, la sécurité périmétrique ainsi que les caméras thermiques de mesure de température.

Description détaillée du produit

1. Analyse des paramètres

Spécifications optiques :Cet objectif infrarouge de 19 mm est doté d'une ultra grande ouverture F1.0, son champ de vision horizontal peut atteindre 22,85 degrés, ce qui équilibre bien la distance de détection et la capacité de couverture de scène. Sa longueur d'onde de fonctionnement tombe sur la fenêtre atmosphérique infrarouge à ondes longues de 8 à 12 μm, qui sert de bande spectrale centrale pour l'imagerie thermique passive. L'optique d'imagerie thermique peut collecter suffisamment de rayonnement infrarouge pour la reconstruction d'images.

Compatibilité du détecteur :La structure optique est optimisée pour s'adapter à une résolution de 640 × 512 avec des détecteurs infrarouges à pas de pixel de 12 μm. Il peut parfaitement correspondre aux modules de capteur d'objectif IR non refroidis grand public disponibles sur le marché.

Paramètres mécaniques et environnementaux :Il adopte une structure filetée standard M25 × 0,5 pour faciliter les travaux d'installation et d'assemblage. La plage de réglage de la mise au point s'étend de 0,5 mètre à l'infini et peut satisfaire les demandes d'observation des cibles à courte portée et des scènes à longue distance. La plage de températures de travail s'étend de -40 ℃ à +80 ℃, ce qui s'adapte aux environnements de travail ultra froids et à haute température. Le composant optique avant atteint le niveau de protection IP67 pour résister à l'intrusion de la poussière et de l'eau à l'extérieur.

Indices de qualité optique : les surfaces optiques exposées adoptent un traitement de revêtement AR. La transmission globale de cette lentille infrarouge à ondes longues peut atteindre pas moins de 90 pour cent. Son éclairage relatif reste supérieur à 86 pour cent. La valeur de distorsion est contrôlée en dessous de moins 10 pour cent pour garantir les performances de la géométrie d’imagerie.

2. Avantages en termes de performances

1. Collection de lumière supérieure :La structure à très grande ouverture F1.0 augmente considérablement l'efficacité de réception des photons infrarouges. Lorsque le signal de rayonnement thermique est faible, les caméras thermiques équipées de cet objectif infrarouge de 19 mm peuvent toujours produire des images claires à contraste de température.

2. Haute efficacité optique :AR Coating coopère avec le groupe de lentilles optiques pour réduire la perte d’énergie infrarouge. La transmission globale reste supérieure à 90 pour cent. Un éclairage relatif supérieur à 86 % maintient la luminosité de l'image uniforme du centre de l'image vers les bords et évite efficacement le phénomène de coin sombre sur l'image.

3. Adaptabilité aux environnements difficiles :La lentille frontale atteint le niveau de protection IP67, qui bloque l'invasion de la poussière et l'érosion par les éclaboussures d'eau. La large plage de températures de travail supprime efficacement la dérive thermique optique. BOSHI Optical Technology effectue une vérification stricte de l'adaptabilité de la température pour cette optique d'imagerie thermique, afin que des performances d'imagerie stables puissent être maintenues sous des changements de température fréquents.

4.Réglage flexible de la mise au point :La plage de mise au point de 0,5 mètre à l'infini permet une commutation transparente entre les tâches d'inspection de cibles à courte distance et les tâches de surveillance à longue portée. Les utilisateurs peuvent terminer le réglage de la mise au point en fonction des exigences réelles de distance de l'objet.

5. Distorsion contrôlable :L'indice de distorsion reste inférieur à moins 10 pour cent. Il réduit la déformation géométrique des images de sortie et améliore la précision des mesures pour les scénarios d'application pertinents pour la mesure de la température.

6. Interface standardisée :Le filetage standard de montage M25 × 0,5 permet une connexion et une intégration rapides avec la plupart des assemblages de caméras thermiques infrarouges non refroidies du marché. Il réduit la charge de travail de modification personnalisée pour les intégrateurs de systèmes.

3. Champ d'application

1. Sécurité du périmètre et surveillance des frontières :Les produits optiques de sécurité sont l’une des orientations produit clés de BOSHI Optical Technology. Cet objectif IR non refroidi peut être installé sur des caméras de surveillance thermique extérieures. Il met en œuvre une détection des intrus toute la journée sans assistance par la lumière visible. Les scénarios d'utilisation typiques incluent la surveillance des clôtures périmétriques d'usine, la protection des limites des parcs et les travaux d'inspection aux frontières.

2.Maintenance Prédictive Industrielle :Cette lentille infrarouge de 19 mm peut être assemblée sur un équipement d'inspection thermique. Le personnel peut l'utiliser pour découvrir des défauts de surchauffe dans les installations électriques, les roulements mécaniques, les armoires électriques et les systèmes de canalisations. La découverte précoce des pannes permet d’éviter les pertes inattendues liées aux arrêts des équipements.

3.Systèmes de prévention des incendies et d’alerte précoce :La lentille infrarouge à ondes longues peut être déployée dans des projets de surveillance des incendies de forêt et des travaux d'inspection des risques d'incendie dans les entrepôts. Il peut détecter à l'avance les points de température anormalement élevée et offrir un signal d'alerte précoce en cas d'accident d'incendie.

4. Systèmes de vision thermique montés sur véhicule :Il sert de composant visuel auxiliaire de nuit pour les véhicules spéciaux. Dans un environnement complètement sombre ou dans des conditions météorologiques de brouillard épais, il termine le travail de détection des piétons, des obstacles routiers et des animaux sauvages.

5. Détection des économies d'énergie des bâtiments :Il peut être associé à des caméras thermiques portables. Les travailleurs appliquent cette optique d'imagerie thermique pour vérifier la situation de perte de chaleur des murs du bâtiment, la position des fuites d'air et les problèmes de défauts de la couche isolante. Il fournit un support de données pour la rénovation des bâtiments en matière d'économie d'énergie.

6.Charges utiles du système sans pilote :Ce produit peut être intégré aux appareils UAV. Il entreprend des tâches de relevés thermiques aériens, de surveillance de l'environnement et de recherche et de sauvetage. Les performances IP67 garantissent le fonctionnement des vols en extérieur des drones.
