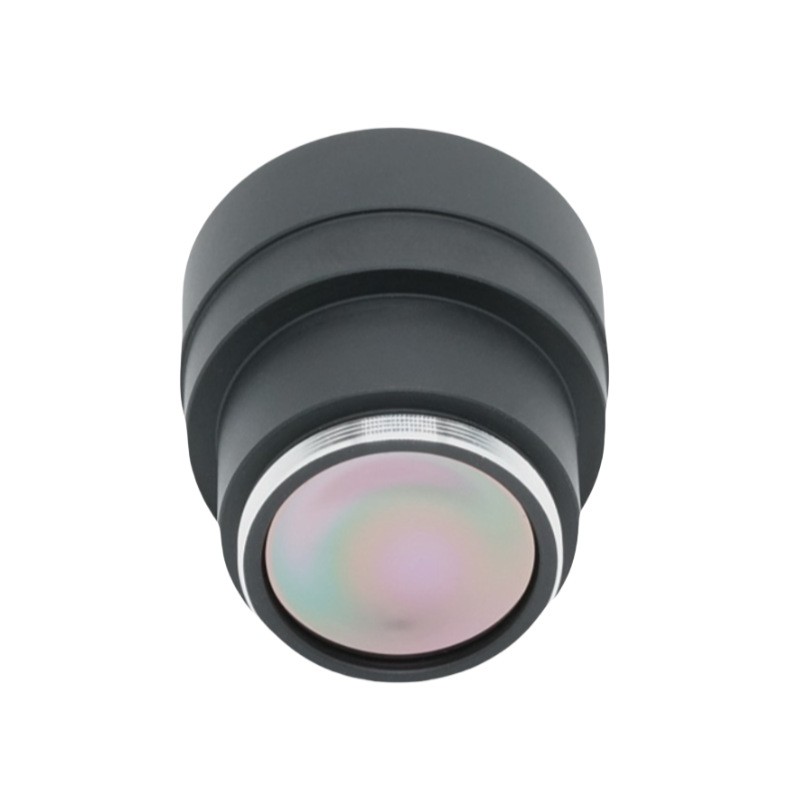

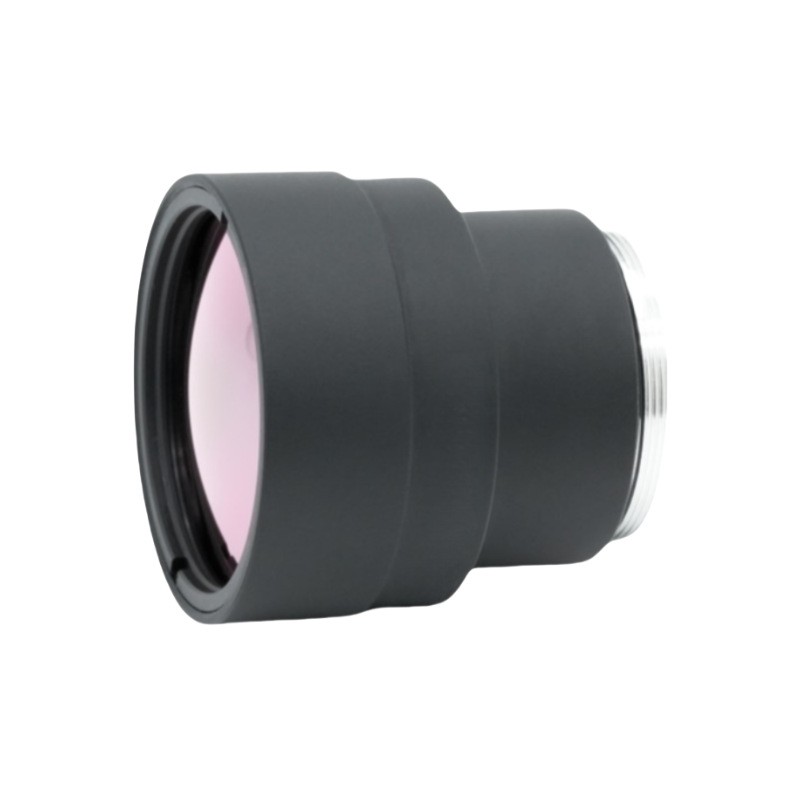

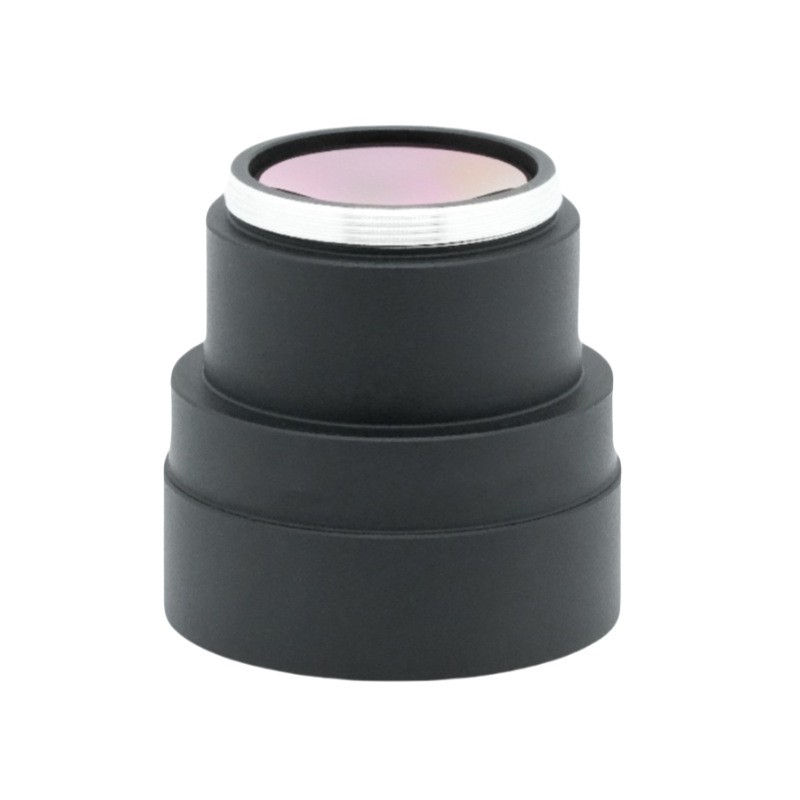

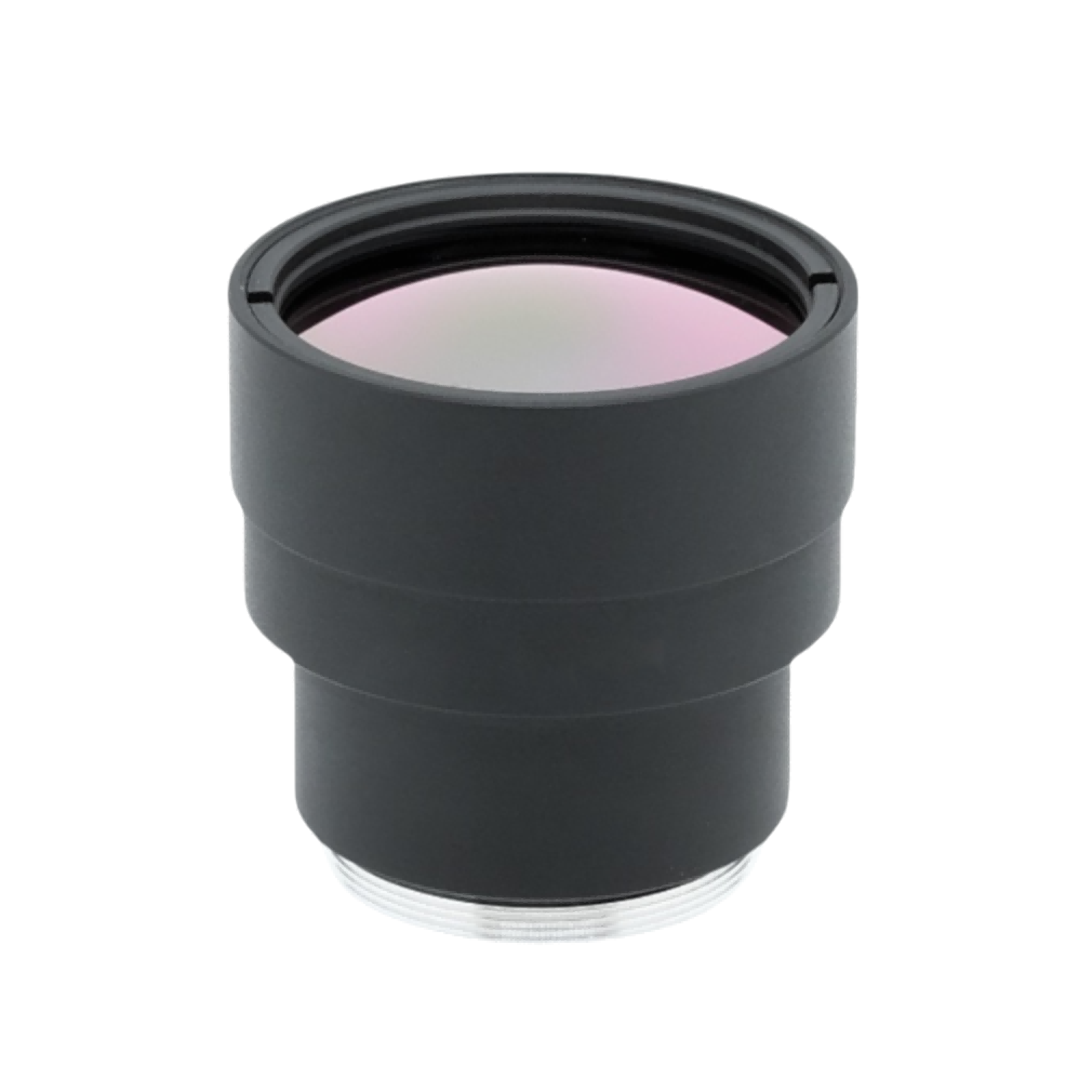

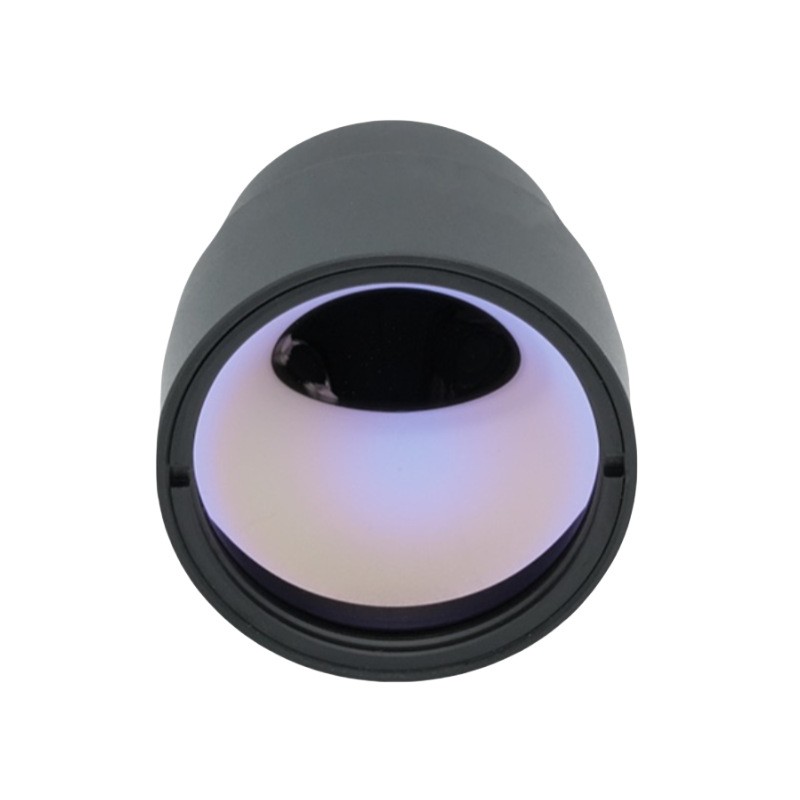

Objectif d'imagerie thermique à focale de 25 mm

Fiche produit

Cet objectif infrarouge à ondes longues F1.0 de 25 mm est recherché et fabriqué indépendamment parBOSHI OptiqueTechnologie. En tant qu'objectif d'imagerie thermique haute performance fonctionnant dans une bande de longueur d'onde de 8 à 12 μm, cet objectif infrarouge à ondes longues est optimisé pour les détecteurs thermiques à objectif 640 × 512, 12 μm. Bénéficiant d'une structure à grande ouverture F1.0, la lentille infrarouge offre des performances de collecte de lumière supérieures pour faire face aux scénarios de travail de surveillance à faible visibilité et à basse température. La structure de montage de l'objectif M22 × 0,5 permet une installation simple sur un équipement de caméra thermique correspondant. Le composant de la lentille frontale atteint le niveau de protection IP67 pour offrir des performances de fonctionnement stables en extérieur. Cet objectif de caméra thermique de 25 mm atteint une transmission supérieure à 86 % et un éclairage relatif supérieur à 97 % tout en maintenant la distorsion en dessous de 2 %. La plage de réglage de la mise au point couvre 2 mètres à l'infini et un fonctionnement stable peut être réalisé dans un environnement de température allant de -40 ℃ à +80 ℃. BOSHI Optical Technology met en œuvre un étalonnage précis pour chaque produit fini, afin de maintenir une sortie d'imagerie stable pour les appareils d'imagerie thermique de surveillance industrielle et de sécurité.

Description détaillée du produit

1. Paramètre

Les paramètres optiques de ce produit adoptent un réglage professionnel complété par la technologie optique BOSHI. La longueur focale atteint 25 mm et le nombre F est fixé à F1.0. La longueur d'onde de travail se situe dans la bande infrarouge à ondes longues de 8 à 12 μm qui appartient au produit standard de lentille infrarouge à ondes longues. Cette lentille infrarouge offre une compatibilité parfaite avec les détecteurs thermiques à lentille 640 × 512, 12 μm et s'adapte aux modules de capteurs infrarouges non refroidis grand public. Le champ de vision diagonal atteint 22,5 degrés, le champ de vision horizontal atteint 17,7 degrés et le champ de vision vertical atteint 14,1 degrés. Une telle configuration des paramètres apporte une capacité d’observation exceptionnelle pour les tâches de surveillance à moyenne distance.

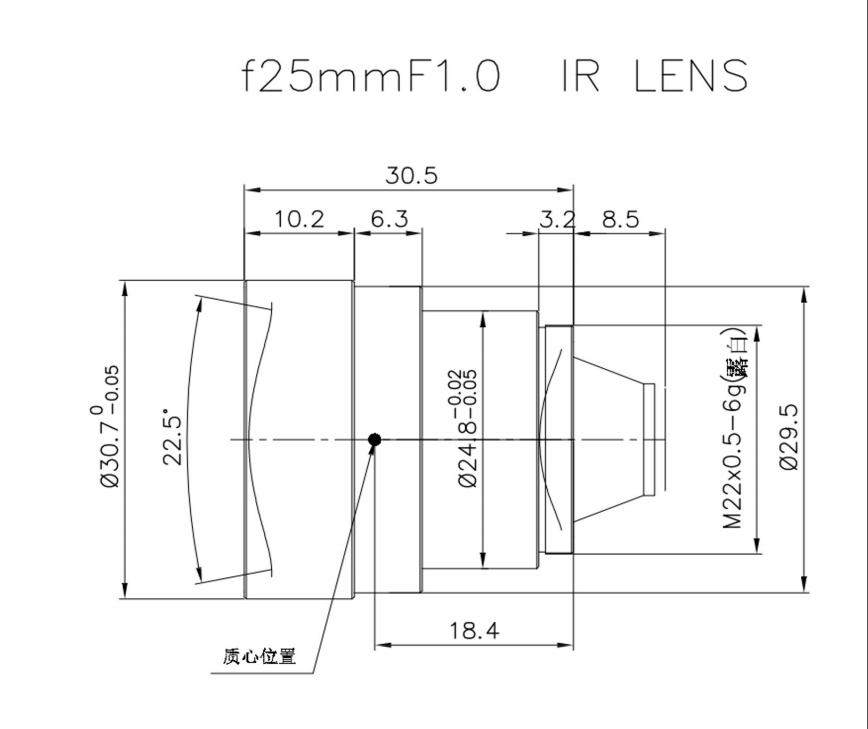

Les paramètres mécaniques et environnementaux proviennent de la conception standardisée de la technologie optique BOSHI. L'interface de montage d'objectif M22 × 0,5 permet aux fabricants d'équipements de terminer l'assemblage des produits et l'intégration des équipements. La portée de réglage de la mise au point s'étend de 2 mètres à l'infini, ce qui peut satisfaire les demandes d'inspection à courte portée ainsi que les exigences de surveillance à longue distance. La plage de température de fonctionnement s'étend de -40℃ à +80℃, de sorte que leLentille d'imagerie thermiquepeut maintenir un rendement de travail stable dans un environnement climatique extrême. L'unité de lentille avant atteint le niveau de protection IP67 pour prendre en charge le déploiement en extérieur dans des conditions complexes.

Les paramètres de qualité d’imagerie reposent sur un processus avancé de revêtement antireflet. Les surfaces optiques exposées reçoivent un traitement de revêtement AR. La transmission réelle reste supérieure à 86 pour cent. L'éclairage relatif reste supérieur à 97 pour cent. La valeur de distorsion est contrôlée en dessous de 2 pour cent. Chaque index de cet objectif de caméra thermique est soumis à une inspection stricte avant la livraison du produit.

2. Avantages en termes de performances

Grande ouverture F1.0 : la technologie optique BOSHI applique une conception à très grande ouverture sur cet objectif infrarouge de 25 mm. La caractéristique structurelle améliore évidemment l’efficacité de réception des signaux de photons infrarouges. Lorsque vous travaillez dans des environnements à faible rayonnement thermique, la lentille d'imagerie thermique peut produire une image d'imagerie thermique beaucoup plus claire par rapport aux produits avec une valeur d'ouverture plus petite.

Excellente uniformité optique : un indice d'éclairage relatif supérieur à 97 % limite efficacement le phénomène de coin sombre au niveau des bords de l'image. L'indice de distorsion inférieur à 2 % garantit l'authenticité géométrique de l'image d'imagerie thermique. Cette fonctionnalité de performance fournit un support technique fiable pour les scénarios d’application de systèmes thermiques orientés mesure.

Adaptabilité environnementale robuste : le degré de protection IP67 de la lentille avant permet une prévention de la poussière et une capacité d'étanchéité à court terme pour les applications extérieures. La structure optique optimisée de BOSHI Optical Technology limite efficacement le phénomène de décalage de mise au point provoqué par des fluctuations drastiques de température. La lentille infrarouge à ondes longues peut maintenir un effet d'imagerie cohérent dans des conditions de changement brusque de température.

Revêtement AR à haute transmission : la couche de revêtement de cet objectif de caméra thermique F1.0 de 25 mm réduit la perte de réflexion de surface de la lumière infrarouge. Il favorise l'efficacité de l'utilisation de l'énergie infrarouge et augmente le rapport signal/bruit de l'ensemble du système de caméra thermique. La structure optique adaptée à l'objectif de 12 μm exploite pleinement le potentiel de performances du capteur.

Interface standardisée mature : le mode de montage de l'objectif M22 × 0,5 prend en charge un remplacement pratique du produit. Les partenaires coopératifs d'équipement de BOSHI Optical Technology peuvent effectuer efficacement des travaux d'assemblage de grands volumes avec cette interface standardisée.

3.Champs d'application

Surveillance de sécurité périmétrique extérieure : cetteLentille d'imagerie thermiquesoutient les travaux de surveillance des sites de défense des frontières. Il peut également entreprendre des tâches de surveillance thermique périmétrique pour les zones d’usine et les zones de campus. La lentille infrarouge de 25 mm complète le travail de détection des intrus jour et nuit sans source de lumière visible auxiliaire. Les performances structurelles de qualité IP67 garantissent un fonctionnement extérieur stable et de longue durée pour la lentille infrarouge à ondes longues.

Maintenance prédictive industrielle : cet objectif de caméra thermique peut être assemblé sur des caméras d'inspection thermique. Les opérateurs utilisent les performances optiques adaptées de l'objectif de 12 μm pour découvrir les risques de défaillance par surchauffe des équipements électriques, des composants de roulements mécaniques et des installations d'armoires électriques. La capacité de correspondance du détecteur 640 × 512 garantit des images riches en détails pour le diagnostic des défauts de l'équipement.

Surveillance du trafic et des transports : le produit peut être appliqué aux travaux de détection infrarouge du trafic routier. Il complète la fonction de capture de la chaleur du véhicule et la fonction de déclenchement d'alarme de température anormale. La propriété de champ de vision à moyenne distance de cet objectif de 25 mm répond aux exigences de surveillance en temps réel en bord de route.

Charges utiles du système sans pilote : les caractéristiques de volume compact de l'objectif d'imagerie thermique F1.0 le rendent adapté au chargement des équipements de robots au sol et des petits véhicules aériens sans pilote. Par temps brumeux, dans un environnement nocturne ou rempli de fumée, la lentille infrarouge prend en charge l'exécution des tâches de recherche et de sauvetage.

Prévention des incendies et alerte précoce : la lentille infrarouge à ondes longues entreprend une mission de surveillance des incendies de forêt. Il réalise également une fonction d'alerte précoce de la température interne de l'entrepôt. La configuration de distance focale de 25 mm aide les utilisateurs à capturer en temps opportun des informations sur les sources de chaleur anormales à moyenne distance.
