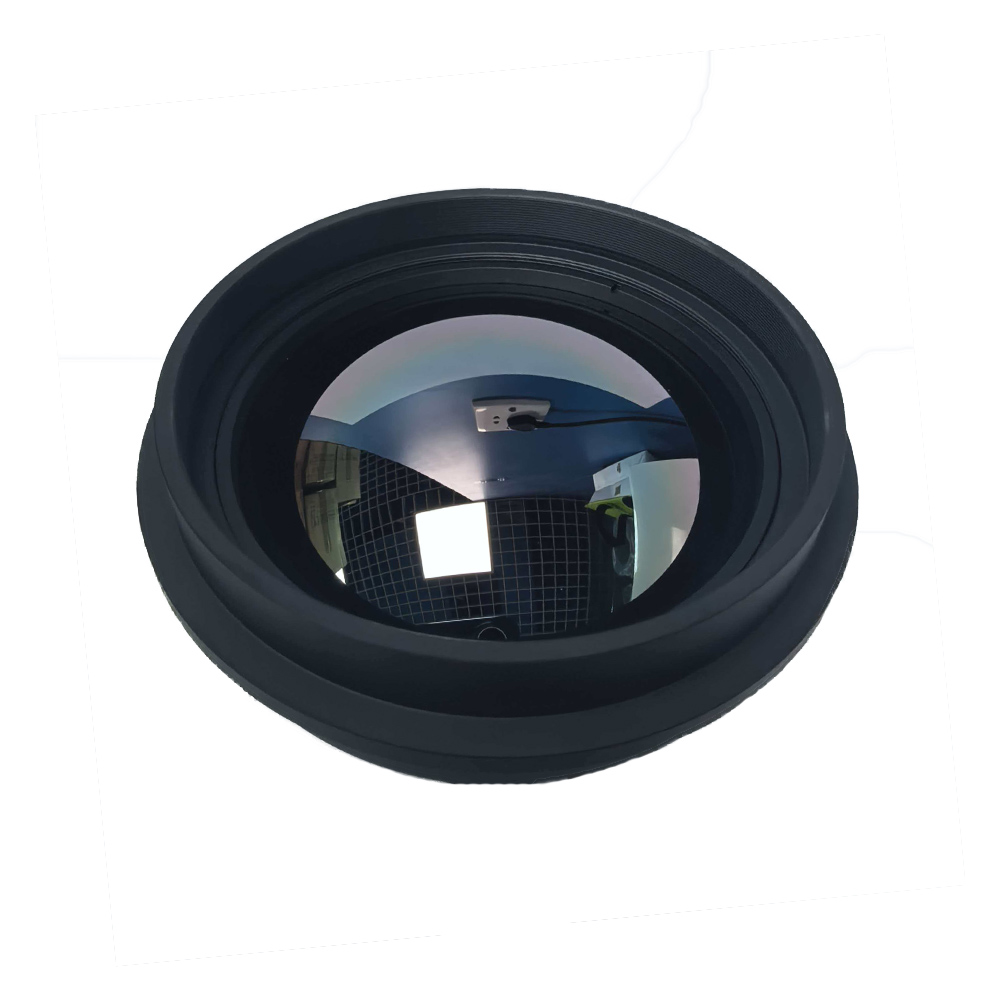

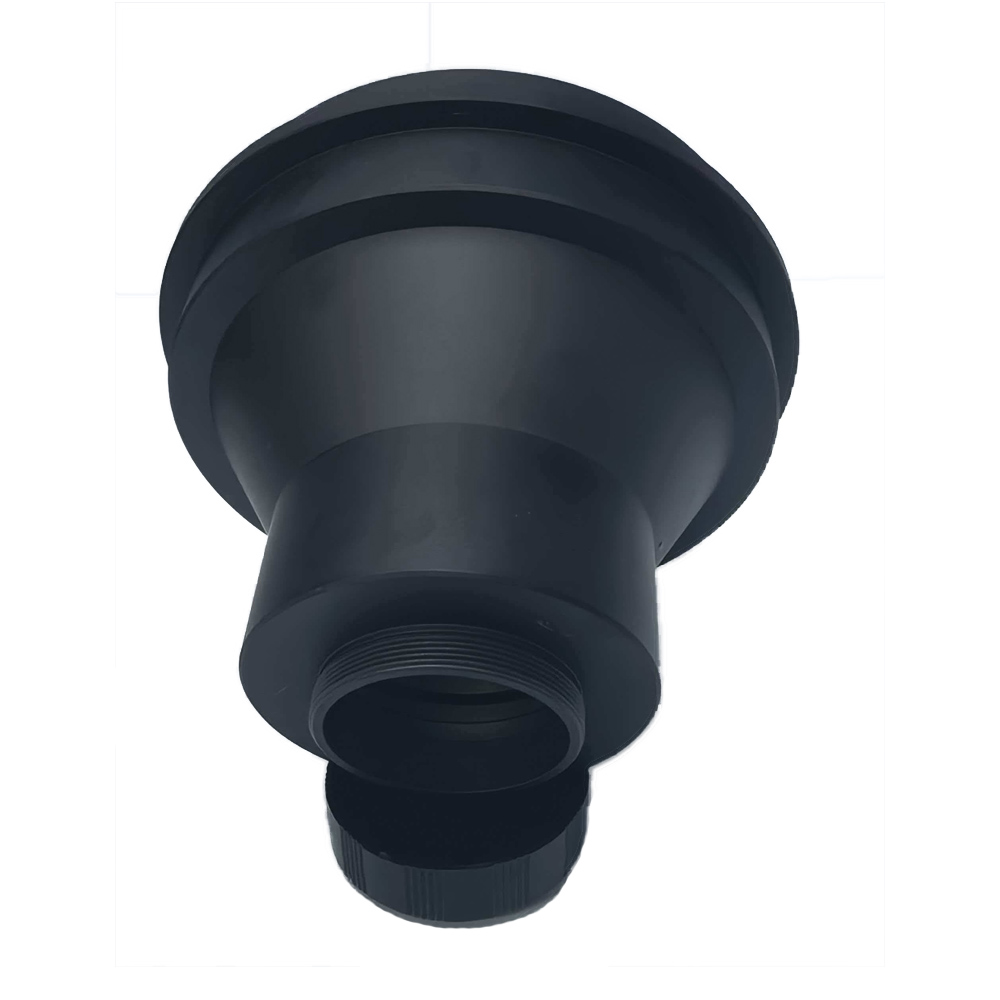

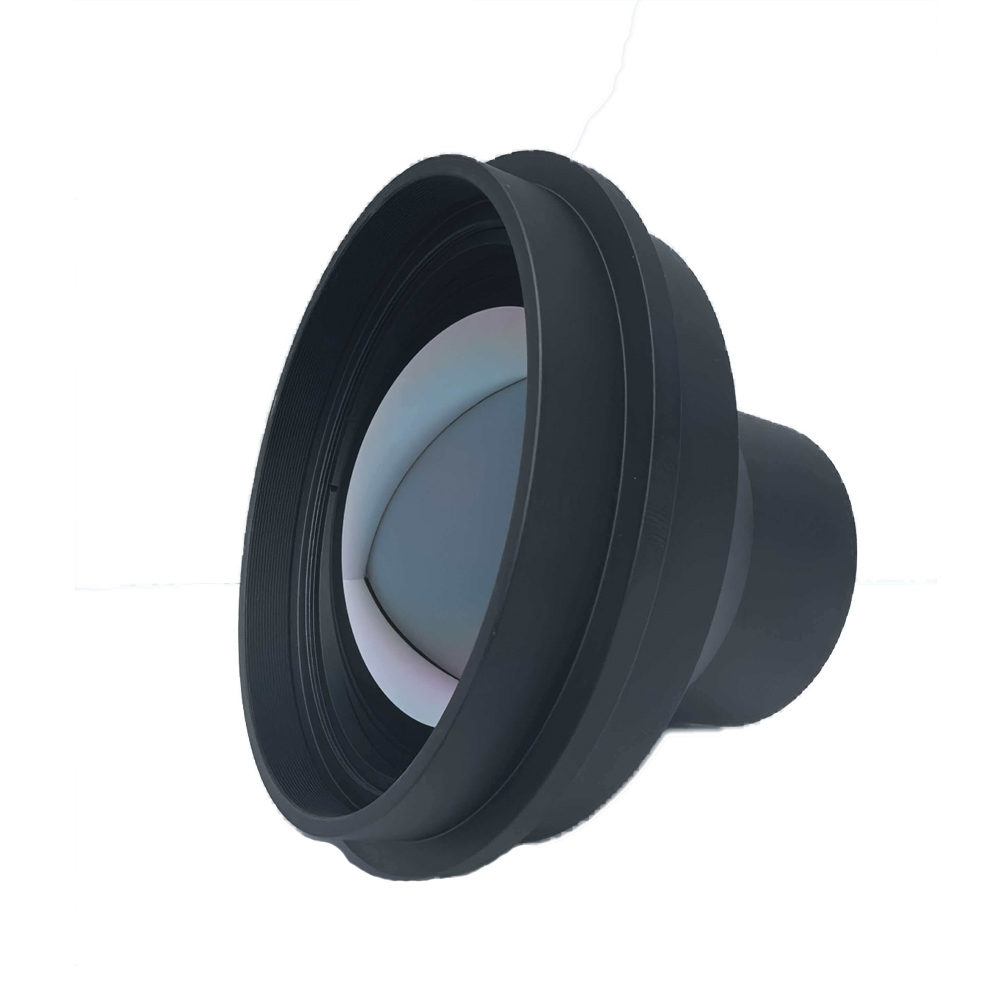

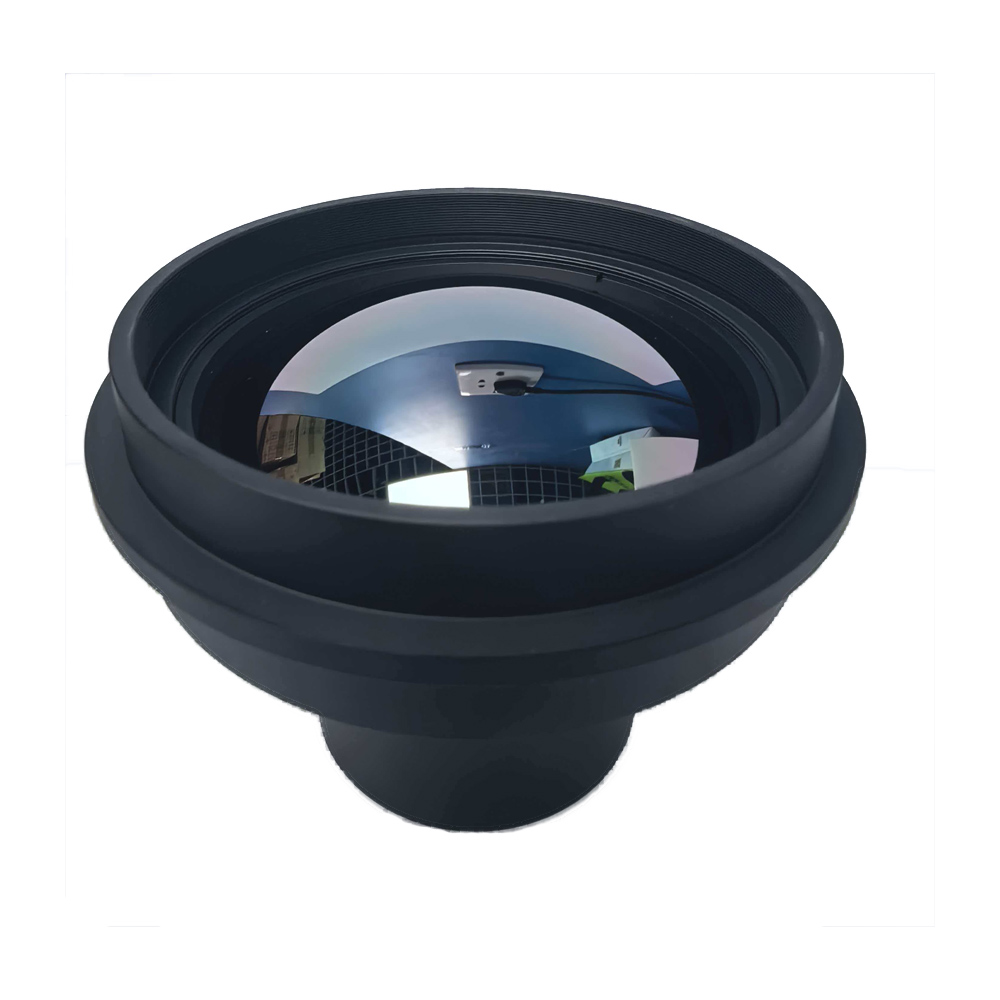

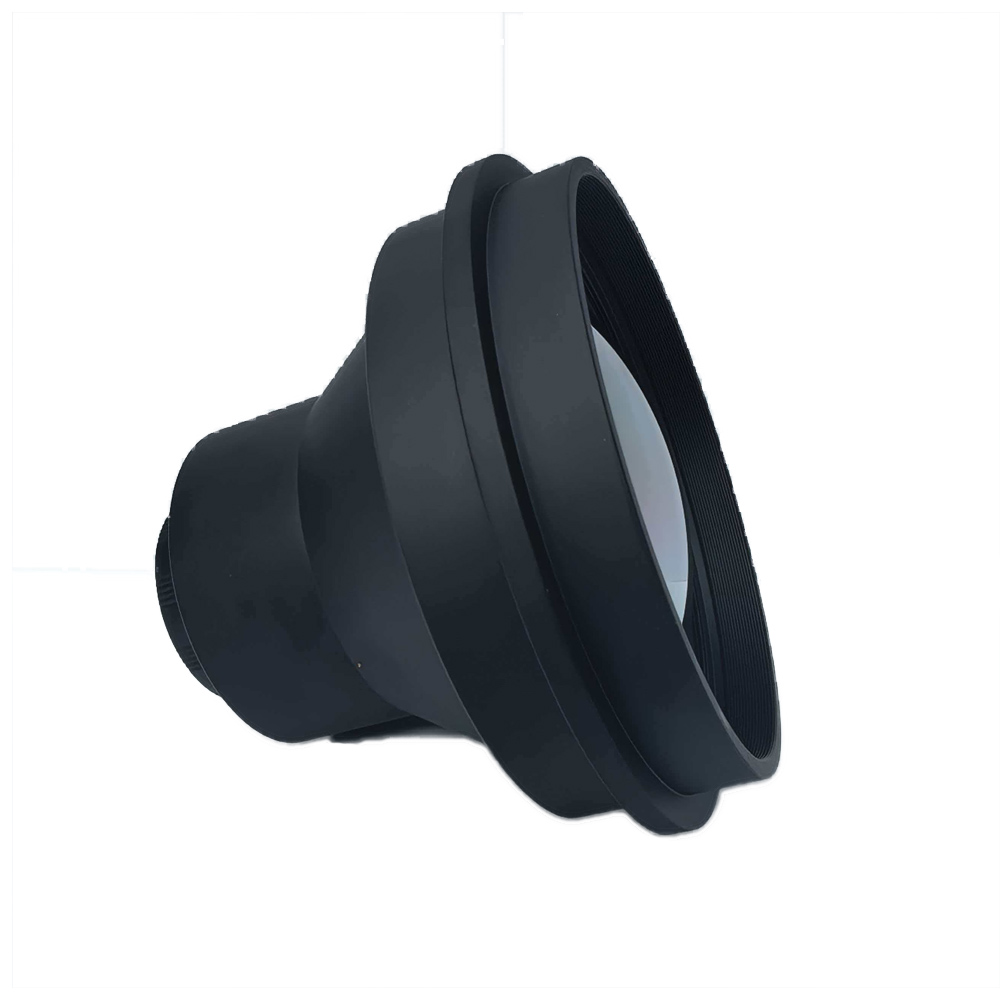

Objectif d'imagerie thermique à focale de 75 mm

Brève description du produit

Cette haute performanceObjectif d'imagerie thermique de 75 mmest développé et fabriqué indépendamment parBOSHI OptiqueTechnologie. Cet objectif d'imagerie thermique est optimisé pour être associé à des détecteurs infrarouges thermiques 640 × 512 de 17 μm afin d'obtenir une sortie d'imagerie infrarouge à ondes longues haute définition. Il adopte une conception F1.0 à grande ouverture. Cette lentille d'athermalisation optique offre un effet d'athermalisation optique stable sans ensembles de focalisation électrique supplémentaires et maintient une qualité d'imagerie constante à des températures de travail extrêmes allant de 40 degrés en dessous de zéro jusqu'à 80 degrés centigrades. Équipé d'un revêtement optique exposé haute définition, l'objectif atteint une transmission aussi élevée que 88 % et un éclairage relatif supérieur à 96 % pour obtenir une répartition uniforme de la luminosité pour un champ de vision complet. Sa valeur de distorsion est contrôlée à 0,85 pour cent pour réduire la déviation géométrique des images capturées. Il applique la norme de montage M34 pour prendre en charge un travail d'assemblage rapide et stable. L'indice IP67 de l'élément avant offre des performances exceptionnelles en matière de protection contre la poussière et l'humidité. Avec un poids net d'environ 475 grammes, cet objectif IR compact prend en charge une intégration transparente pour plusieurs appareils d'observation infrarouge. Un contrôle de qualité de production strict mis en œuvre par BOSHI Optical Technology fait de cet objectif infrarouge à ondes longues un composant optique fiable pour les travaux d'observation et de surveillance thermique en extérieur.

Description détaillée du produit

Analyse des paramètres

1. Distance focale et ouverture. Cet objectif d'imagerie thermique présente une distance focale de 75 mm ainsi qu'une grande ouverture F1.0. Une plus grande ouverture collecte plus d’énergie de rayonnement infrarouge. Il peut augmenter efficacement le rapport signal/bruit pour la capture d'images infrarouges dans des conditions de travail à faible luminosité.

2. Compatibilité du détecteur. Cette lentille de détecteur de 17 μm atteint un effet de correspondance parfait avec le détecteur infrarouge thermique non refroidi de 640 × 512. Il offre un champ de vision horizontal de 8,3 degrés et vertical de 6,6 degrés pour satisfaire les demandes d'observation des scénarios de moyenne et longue distance.

3. Structure optique. La lentille IR adopte un schéma de conception de lentille d'athermalisation optique. Il compense le phénomène de défocalisation thermique déclenché par une large variation de température et supprime le besoin d'une structure de focalisation motorisée.

4. Revêtement optique et indice optique. Le revêtement optique exposé haute définition apporte une transmission de 88 %. Une valeur d'éclairage relative supérieure à 96 % garantit une luminosité homogène sur toute la zone d'imagerie. L'indice de distorsion reste à 0,85 pour cent pour restaurer les caractéristiques réelles de la scène pour la sortie d'imagerie.

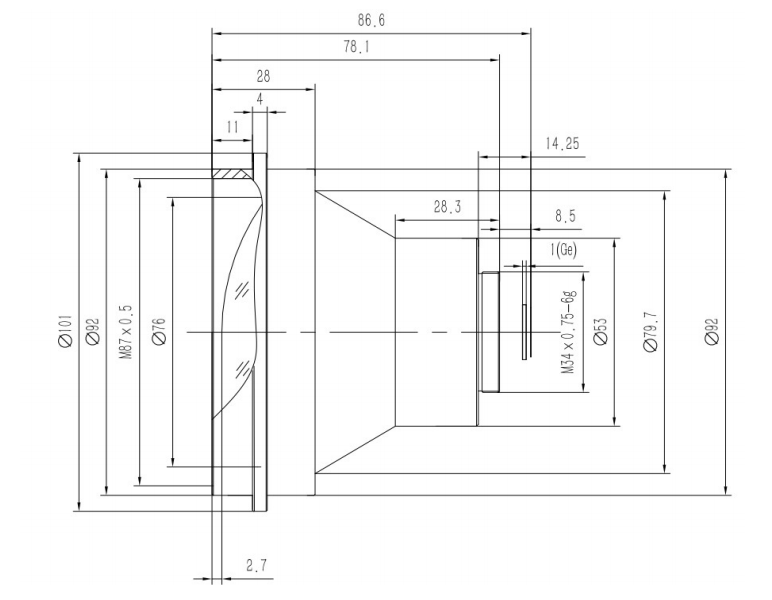

5. Spécifications mécaniques et environnementales. Il suit les spécifications de montage M34 pour une installation pratique. L'élément avant atteint le niveau de protection IP67. Sa plage de température de fonctionnement s'étend de moins 40 degrés centigrades à plus 80 degrés centigrades. Le poids net s'élève à près de 475 grammes pour faciliter l'intégration d'un système léger.

Avantages en termes de performances

1. Capacité d'imagerie athermique Stable. BOSHI Optical Technology applique la technologie d'athermalisation optique passive sur cet objectif infrarouge à ondes longues. L'objectif d'imagerie thermique de 75 mm maintient un état de mise au point précis dans toute la plage de température de fonctionnement. Il évite les risques de panne apportés par les pièces de focalisation électronique. Cela réduit également la consommation électrique globale du système et diminue la probabilité de dysfonctionnement mécanique.

2. Excellentes performances optiques. Le revêtement à haute transmission de cet objectif d'imagerie thermique F1.0 garantit un apport d'énergie infrarouge suffisant. L'éclairage relatif supérieur à 96 % élimine les problèmes de coins sombres du cadre d'imagerie. Une distorsion ultra-faible de 0,85 % empêche la déformation de la forme de la cible. Il constitue une base solide pour un travail précis de mesure et d’identification des cibles.

3. Forte adaptabilité environnementale. L'indice de protection IP67 de l'élément avant protège la partie centrale de cet objectif optique d'athermalisation contre la poussière, la pluie et les éclaboussures d'eau. La structure mécanique robuste permet à la lentille IR de faire face aux conditions climatiques extérieures complexes et difficiles.

4. Propriété d’intégration système conviviale. L'interface M34 standardisée permet une opération d'assemblage mécanique rapide. La fonction légère de 475 grammes réduit la pression de la charge utile pour les équipements montés sur véhicule, les appareils aéroportés ainsi que les appareils infrarouges portables.

5. Qualité de production digne de confiance. BOSHI Optical Technology termine la conception optique, l’assemblage des lentilles et l’étalonnage des performances en usine. Chaque lentille de détecteur de 17 μm sera soumise à des tests rigoureux de cycle de température et à une inspection des performances optiques avant la livraison du produit.

Champs d'application

1. Sécurité des frontières et du périmètre. Cet objectif d'imagerie thermique peut être assemblé à l'intérieur de caméras de surveillance thermique fixes. Il prend en charge la fonction d'alerte périmétrique longue distance. L'objectif thermique 640 × 512 détecte les intrus de jour comme de nuit, même dans un environnement d'obscurité totale.

2. Observation thermique embarquée sur véhicule. Cette lentille d'athermalisation optique F1.0 sert de composant central pour le système de surveillance infrarouge monté sur véhicule. Il exécute des tâches de détection des dangers routiers par temps brumeux, la nuit et dans d'autres conditions de mauvaise visibilité.

3. Charge utile du système sans pilote. En tant qu'unité optique clé du pod infrarouge UAV, cet objectif infrarouge à ondes longues de 75 mm effectue des travaux de patrouille à moyenne distance. Il soutient les missions d’alerte précoce contre les incendies de forêt et les activités de surveillance de la faune.

4. Inspection de la température industrielle. Coopérant avec un détecteur infrarouge thermique 640 × 512, cette lentille IR classée IP67 prend en charge le contrôle de la température des équipements électriques. Il surveille également l’état de fonctionnement des fours pour les scénarios d’application de l’industrie lourde.

5. Appareils portables d’observation thermique. Cette lentille de détection de 17 μm peut être intégrée dans un monoculaire thermique portable. Il offre des performances optiques fiables pour les opérations de recherche et de sauvetage ainsi que pour les missions sur le terrain en extérieur dans des conditions météorologiques difficiles.
