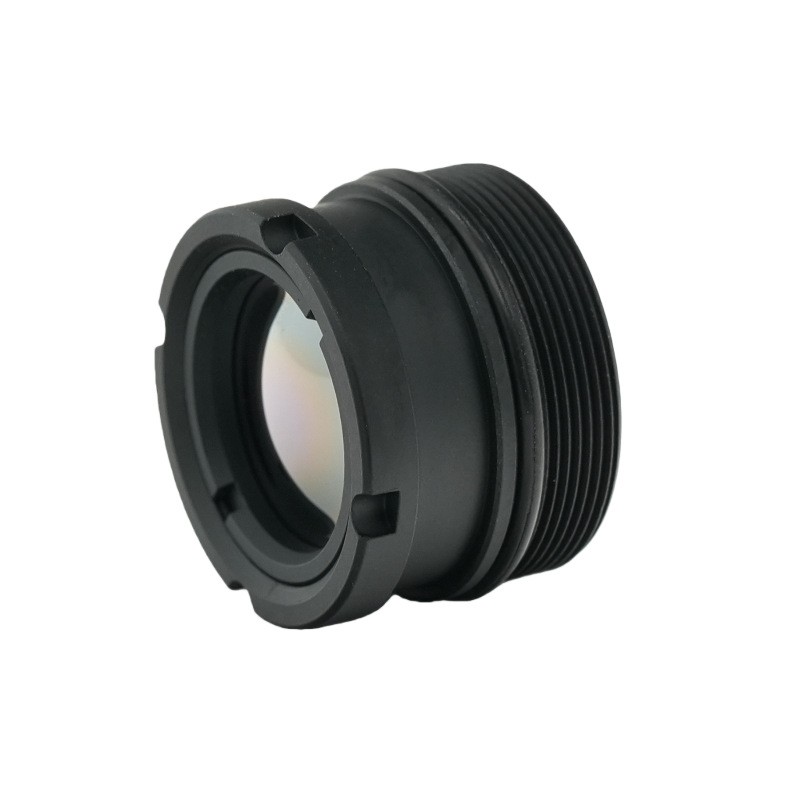

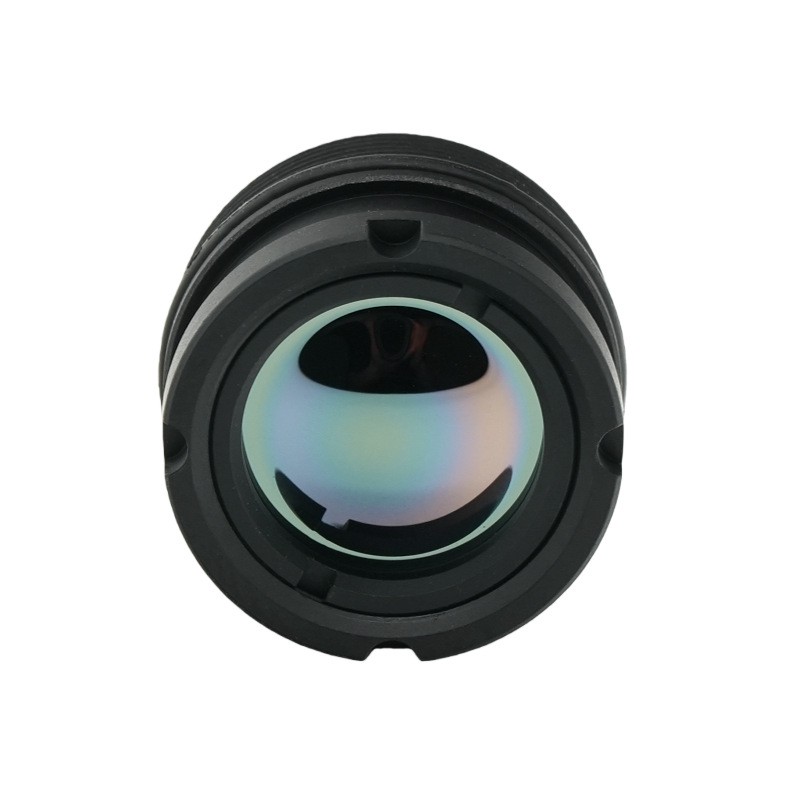

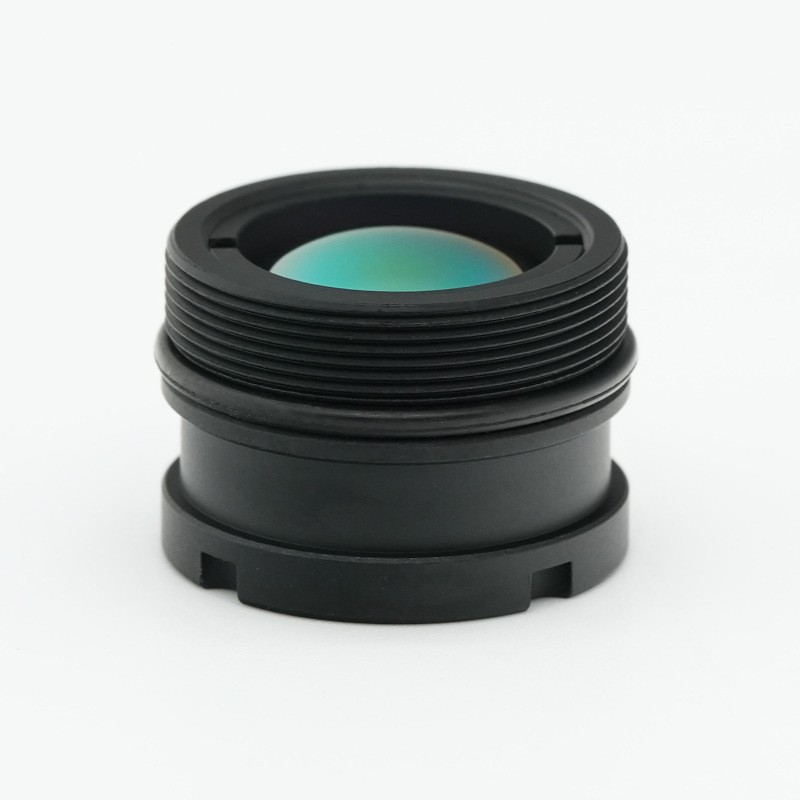

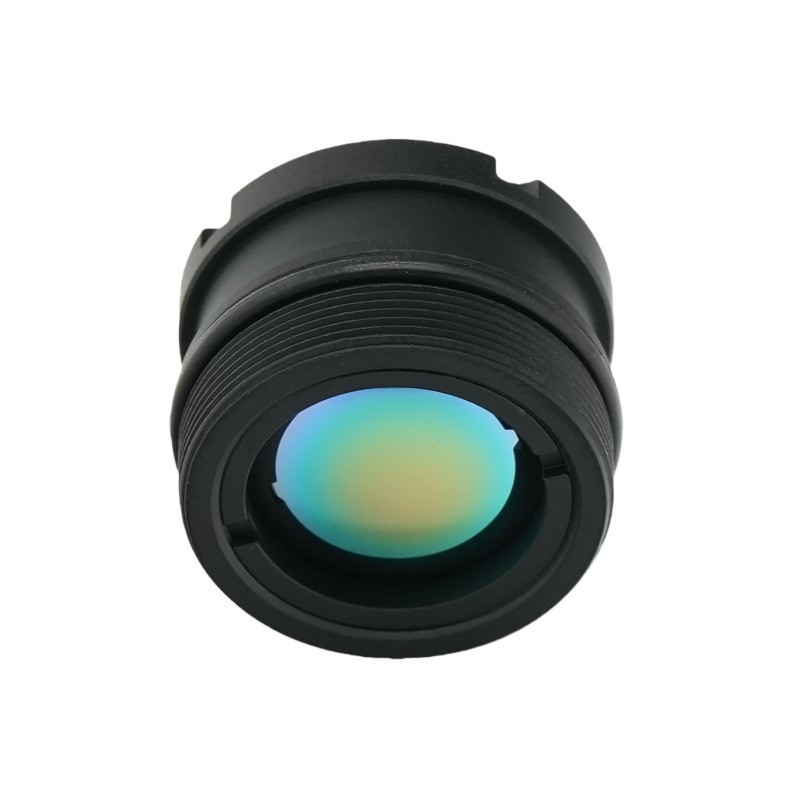

Objectif d'imagerie thermique M17 9,1 mm

Fiche produit

Fabriqué par BOSHI Optical Technology, cet objectif d'imagerie thermique non refroidi de qualité supérieure offre des performances optiques fiables pour les caméras thermiques portables compactes. Cet objectif infrarouge à ondes longues de longueur focale de 9,1 mm présente une ultra grande ouverture F1.0 et correspond parfaitement au détecteur 640 × 512 12 μm. Avec un revêtement HD et une protection IP67 des éléments avant, il maintient une sortie stable sur une large plage de températures pour un déploiement extérieur par tous temps. Il constitue un noyau optique idéal pour la surveillance industrielle, l'inspection de sécurité et de multiples scénarios d'application sur le terrain, offrant une transmission élevée, un bon éclairage relatif et une distorsion bien contrôlée pour prendre en charge une capture d'image thermique claire.

Description détaillée du produit

Paramètre

1. Paramètres de performances optiques. Cet objectif infrarouge à ondes longues adopte une distance focale de 9,1 mm et une ouverture F1.0. Sa longueur d'onde de travail couvre la bande infrarouge à ondes longues de 8 à 12 μm. Le champ de vision diagonal atteint 62,4 degrés, le champ de vision horizontal atteint 48,1 degrés et le champ de vision vertical atteint 38,5 degrés. Un champ de vision aussi large permet de réaliser des tâches d'observation sur de vastes zones. La conception à grande ouverture collecte suffisamment de rayonnement infrarouge dans des conditions ambiantes complexes pour une imagerie thermique stable.

2. Paramètres correspondant au détecteur. Développé parBOSHI OptiqueTechnologie, cet objectif d'imagerie thermique non refroidi est optimisé pour un détecteur 640 × 512 avec un pas de pixel de 12 μm. Sa structure optique s'adapte aux modules de capteurs thermiques compacts courants du marché. L'empreinte optique s'aligne précisément avec la surface cible du détecteur, ce qui permet de jouer pleinement sur la résolution du détecteur et d'éviter le vignettage de l'image ou le gaspillage de résolution provoqué par une discordance.

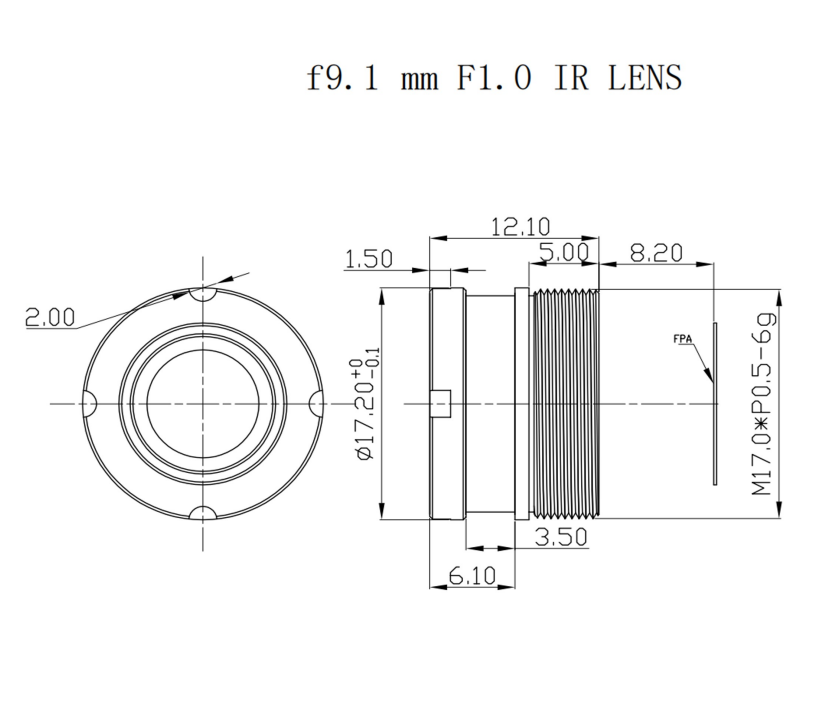

3. Paramètres mécaniques et environnementaux. L'objectif utilise une monture filetée M17 × 0,5 pour un assemblage mécanique facile. Sa plage de mise au point s'étend de 3 mètres à l'infini, satisfaisant les besoins de détection des cibles proches et lointaines. La température de fonctionnement s'étend de -40℃ à +80℃ pour faire face à diverses conditions climatiques extrêmes. L'élément optique avant atteint le niveau de protection IP67 pour bloquer l'intrusion de poussière et d'eau.

4. Mesures de qualité optique. La transmission optique de cette lentille thermique n'est pas inférieure à 90 pour cent. L'éclairage relatif reste supérieur à 84 pour cent et la valeur de distorsion reste inférieure à 10 pour cent négatifs. Les surfaces optiques exposées sont traitées avec un revêtement HD. La transmission élevée réduit la perte de signal infrarouge. Un bon éclairage relatif garantit une luminosité uniforme pour une image plein format. La distorsion contrôlée réduit la déformation de l'image provoquée par le champ de vision grand angle.

Avantages en termes de performances

1. Avantage de l’ouverture ultra grande F1.0. La grande ouverture F1.0 de cet objectif infrarouge à ondes longues capture plus d'énergie de rayonnement infrarouge. La sensibilité de l'imagerie et la distance de détection efficace bénéficient d'une amélioration notable dans des environnements à basse température et à faible rayonnement. La technologie optique BOSHI complète la simulation optique répétée de la structure d'ouverture afin d'équilibrer la capacité d'absorption de la lumière et le contrôle des aberrations.

2. Transmission élevée et avantage du revêtement HD. Le revêtement HD sur les surfaces exposées apporte une transmission optique de plus de 90 % pour cet objectif d'imagerie thermique non refroidi. Le revêtement supprime efficacement les reflets de surface, augmente le contraste de l'image et réduit les interférences des images fantômes. Moins d'énergie infrarouge est perdue pendant la transmission et un signal infrarouge plus valide pénètre dans le détecteur 640 × 512 12 μm.

3. Excellent avantage d’éclairage de bord. Un éclairage relatif supérieur à 84 % maintient une luminosité uniforme sur l'ensemble du cadre de l'image. De nombreux produits de verres thermiques grand angle présentent un effet évident de coins sombres sur les bords de la monture. Cet objectif résout ce défaut grâce à une optimisation de la disposition optique et garantit des détails clairs pour les zones d'observation marginales.

4. Avantage structurel étanche IP67. L'élément optique avant répond à la norme de protection IP67. La poussière et les projections d'eau ne peuvent pas endommager les pièces optiques internes. Les utilisateurs peuvent déployer cette lentille thermique pour des travaux extérieurs par tous temps sans boîtier de protection supplémentaire. Cette caractéristique structurelle réduit les coûts d'intégration du système pour les équipements de caméra thermique terminaux.

5. Large avantage d’adaptabilité à la température. Cette lentille thermique de longueur focale de 9,1 mm maintient des performances d'imagerie stables de -40 ℃ à +80 ℃. Il adopte un mécanisme efficace de suppression de défocalisation thermique. La défocalisation thermique reste à un niveau faible en cas de changements brusques de température ambiante, de sorte que les appareils équipés de cet objectif n'ont pas besoin d'opérations de refocalisation manuelle fréquentes.

6. Avantage de l'interface de montage compacte M17 × 0,5. Le support fileté M17 × 0,5 occupe un petit espace d'installation. Il apporte une grande commodité pour l’intégration de caméras thermiques miniatures, d’équipements d’objectifs de charge utile thermique d’UAV et de dispositifs thermiques portables. Le volume et le poids du produit terminal peuvent être bien réservés sans sacrifier les performances optiques.

Champ d'application

1. Scénarios de sécurité et de surveillance périmétrique. Ce non refroidilentille d'imagerie thermiques'adapte à la défense des frontières extérieures, à la surveillance du périmètre des usines et aux tâches d'alerte précoce sur les sites sans surveillance. Il détecte les cibles des intrus dans l’obscurité totale. S'appuyant sur la riche expérience de projet accumulée par BOSHI Optical Technology, cette lentille infrarouge à ondes longues agit comme composant optique de base pour de nombreux produits de caméra thermique d'alerte précoce périmétrique.

2. Scénarios de maintenance prédictive industrielle. Les caméras thermiques équipées de cette lentille thermique effectuent une inspection thermique des équipements électriques, une surveillance de la température des canalisations et un diagnostic des défauts de surchauffe mécanique. Les opérateurs identifient à l'avance les risques cachés des équipements grâce aux données capturées sur la répartition de la température afin de réaliser une maintenance prédictive et de réduire les pertes d'arrêt inattendues.

3. Scénarios de charge utile de véhicules aériens sans pilote. Cette lentille infrarouge à ondes longues prend en charge les missions d'enquête thermique aérienne, de prévention des incendies de forêt et de recherche et de sauvetage. La monture compacte M17 × 0,5 s'adapte à l'espace d'installation limité des dispositifs d'objectif à charge utile thermique d'UAV. La protection IP67 garantit un fonctionnement stable dans des conditions aériennes extérieures et un large champ de vision prend en charge le balayage au sol à grande portée.

4. Scénarios relatifs aux appareils d'imagerie thermique portables. Cette lentille thermique s'applique aux caméras thermiques portatives de lutte contre l'incendie, aux équipements de secours d'urgence et aux instruments de détection des pertes d'énergie des bâtiments. Les produits portables imposent des exigences strictes en matière de volume et de poids des composants. Cet objectif d'imagerie thermique compact non refroidi correspond à la conception des produits portables et fournit une sortie d'imagerie thermique fiable aux opérateurs sur le terrain.

5. Scénarios de vision thermique montés sur véhicule. Cette lentille infrarouge à ondes longues prend en charge la vision nocturne automobile et l'imagerie auxiliaire de conduite tout-terrain. Il fournit une sortie d'imagerie valide dans des conditions de conduite complètement sombres et aide les conducteurs à reconnaître les obstacles routiers et les dangers potentiels. Le niveau IP67 gère les conditions météorologiques complexes pendant la conduite du véhicule.

6. Scénarios d’observation de la faune et de surveillance environnementale. Cet objectif d'imagerie thermique prend en charge la surveillance de la population animale, l'alerte précoce contre les incendies de forêt et la recherche écologique en plein air. Il capture le signal de rayonnement thermique des cibles sauvages sans source de lumière supplémentaire. La protection IP67 et la large adaptabilité à la température permettent un fonctionnement stable dans des environnements sauvages ouverts.
