Lentille d'imagerie thermique à focale de 9,1 mm

Fiche produit

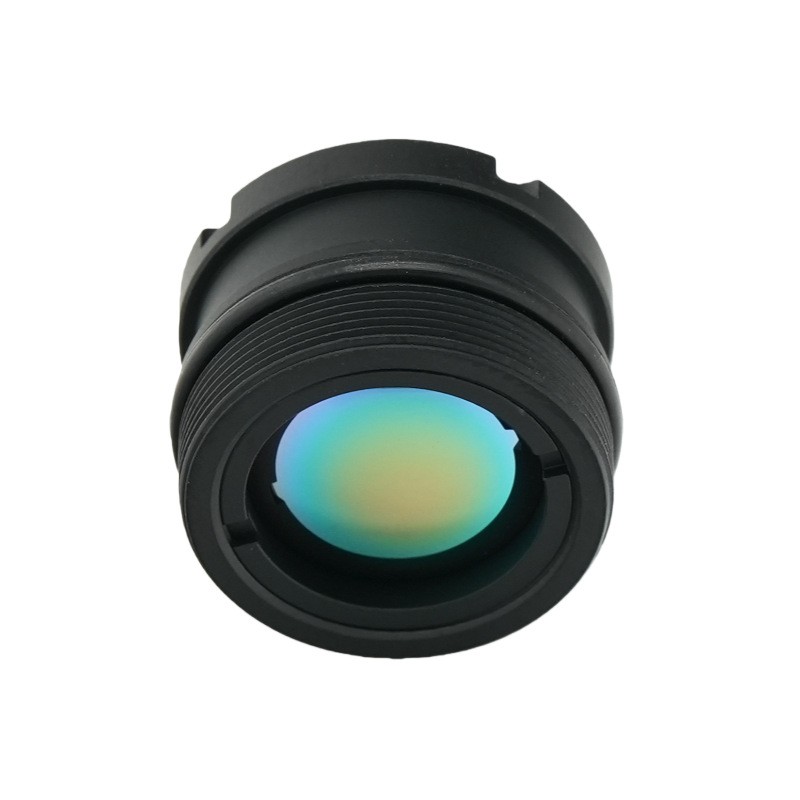

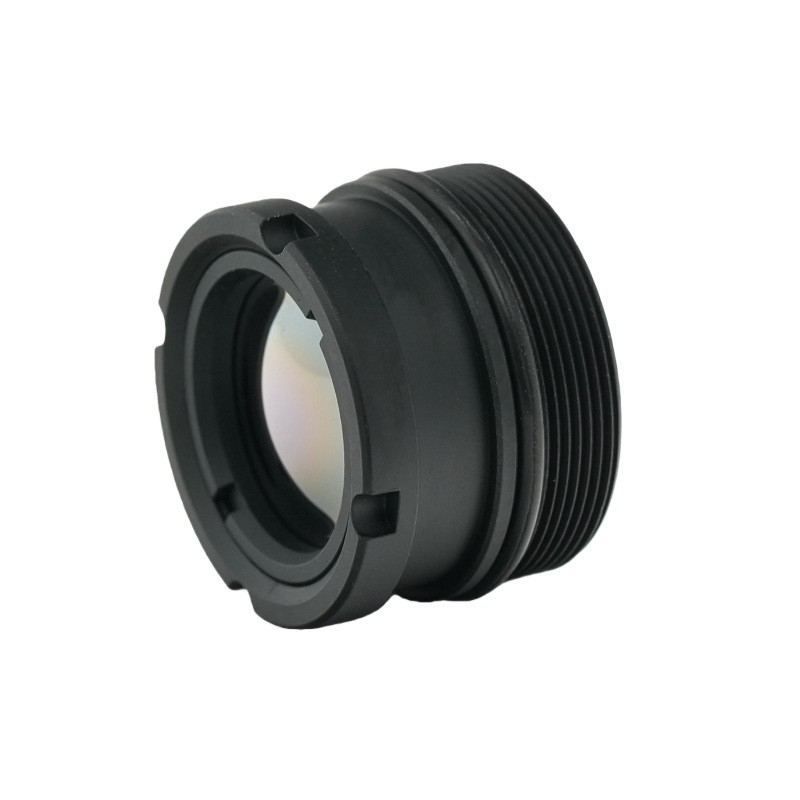

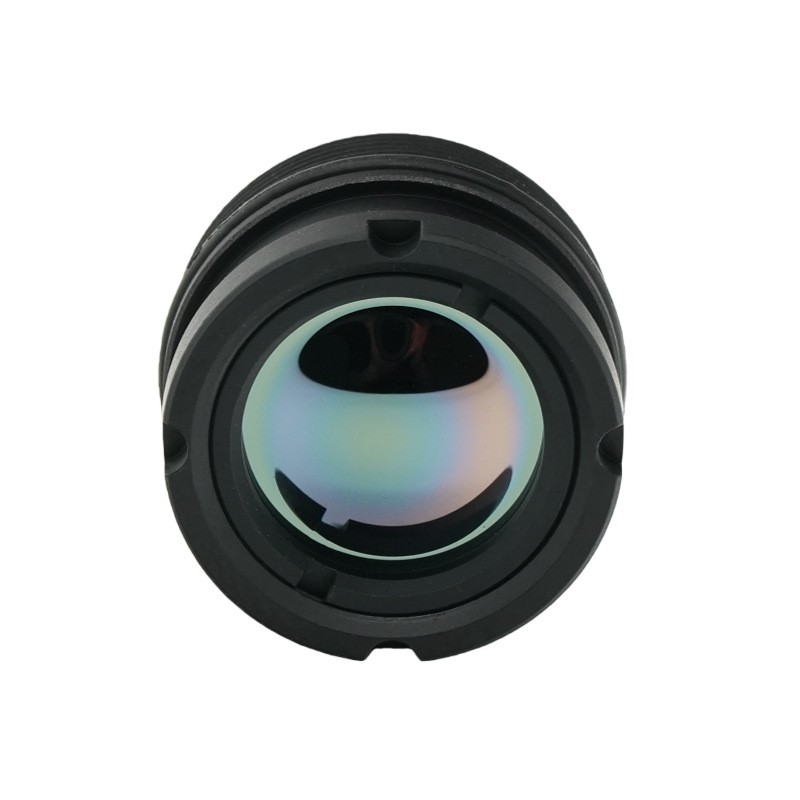

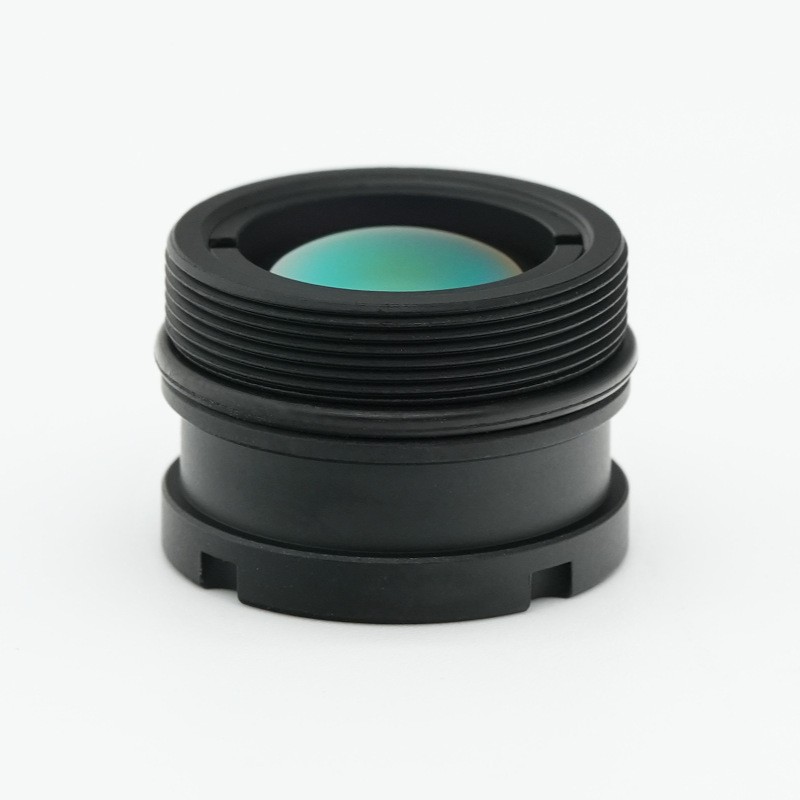

Fabriquée par BOSHI Optical Technology, cette lentille infrarouge à ondes longues haut de gamme offre des performances d'imagerie exceptionnelles en tant que solution de lentille thermique haut de gamme non refroidie. Celentille d'imagerie thermiquedispose d'une distance focale de 9,1 mm avec une ouverture ultra-large F1.0 et se marie bien avec un détecteur 640 × 512 avec un pas de pixel de 12 μm. Équipé d'un revêtement HD et d'une protection IP67 pour l'élément optique avant, il atteint une transmission élevée sur une bande d'ondes de travail de 8 à 12 μm. La monture compacte M17 × 0,5 prend en charge une plage de mise au point allant de 3 mètres à l'infini. Il maintient une sortie optique stable dans une plage de température de -40 ℃ à +80 ℃ et apporte un éclairage relatif élevé ainsi qu'une distorsion contrôlée. Il convient au déploiement sur le terrain par tous les temps et sert de noyau optique idéal pour les caméras thermiques portables compactes couvrant la surveillance industrielle ainsi que les scénarios d'inspection de sécurité.

Description détaillée du produit

Paramètre

1. Paramètres de performances optiques. Cet objectif infrarouge à ondes longues adopte une distance focale de 9,1 mm et un nombre F F1.0. Sa longueur d'onde de travail se situe dans la bande d'ondes infrarouge standard à ondes longues de 8 à 12 μm. Le champ de vision diagonal atteint 62,4 degrés, le champ de vision horizontal atteint 48,1 degrés et le champ de vision vertical atteint 38,5 degrés. Une telle configuration de champ de vision confère à cet objectif d'imagerie thermique une puissante capacité d'observation sur une large zone. La conception à grande ouverture permet de recueillir suffisamment de rayonnement infrarouge dans des conditions ambiantes complexes.

2. Paramètres correspondants du détecteur. La technologie optique BOSHI optimise cette lentille thermique non refroidie pour un détecteur 640 × 512 avec un pas de pixel de 12 μm. La structure optique correspond aux modules de capteurs thermiques compacts les plus courants du marché. L'empreinte optique s'aligne sur la surface cible du détecteur de manière à exploiter pleinement les performances de résolution du détecteur et à éviter le vignettage de l'image ou le gaspillage de résolution provoqué par une non-concordance.

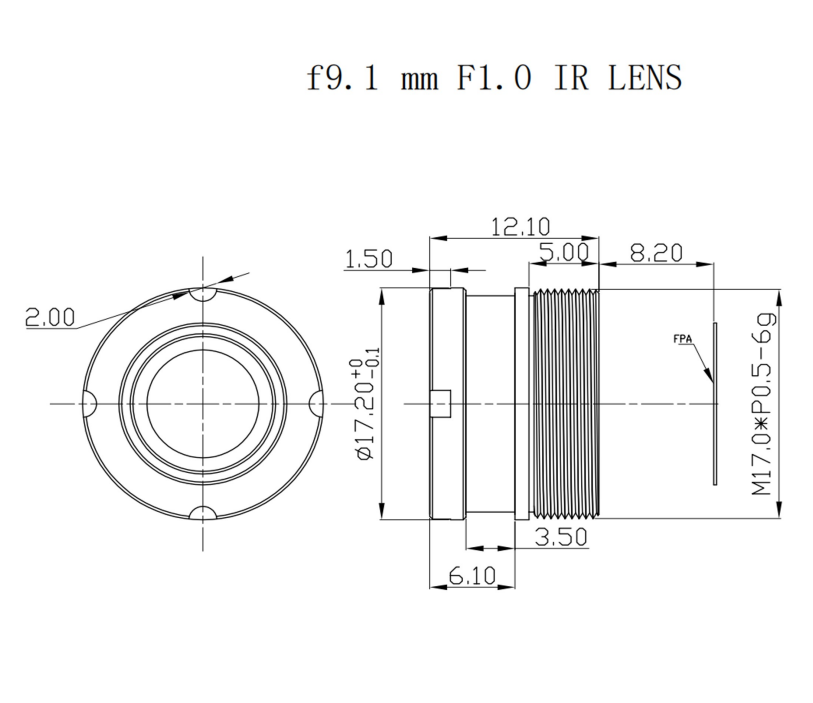

3. Paramètres mécaniques et environnementaux. Le produit applique un support fileté M17 × 0,5 pour réaliser un assemblage mécanique pratique. La plage de mise au point s'étend de 3 mètres à l'infini et répond aux exigences de détection des cibles proches et lointaines. La température de fonctionnement varie de -40℃ à +80℃ pour s'adapter à diverses conditions climatiques extrêmes. L'élément optique avant atteint le niveau de protection IP67 pour résister à l'intrusion de poussière et d'eau provenant de l'environnement extérieur.

4.Mesures de qualité optique. Transmission optique de celentille d'imagerie thermiqueatteint pas moins de 90 pour cent. L'éclairage relatif reste supérieur à 84 pour cent et la valeur de distorsion reste inférieure à 10 pour cent négatifs. Les surfaces optiques exposées sont traitées avec un revêtement HD. La transmission élevée réduit la perte du signal infrarouge. Un bon éclairage relatif garantit une répartition uniforme de la luminosité pour une image plein format. La distorsion contrôlée supprime la déformation de l'image du champ de vision grand angle.

Avantages en termes de performances

1. Avantage de l'ouverture ultra-large F1.0. La grande ouverture F1.0 de cet objectif infrarouge à ondes longues collecte plus d'énergie de rayonnement infrarouge. Dans des environnements de travail à basse température et à faible rayonnement, la sensibilité de l'image s'améliore considérablement et la distance de détection efficace est encore favorisée. BOSHI Optical Technology effectue des simulations optiques répétées pour la structure d'ouverture afin d'équilibrer la capacité d'absorption de la lumière et les performances de contrôle des aberrations.

2. Haute transmission et avantage du revêtement HD. Le revêtement HD appliqué sur les surfaces exposées apporte une transmission optique supérieure à 90 % pour cette lentille thermique non refroidie. La couche de revêtement limite efficacement l'effet de réflexion de surface. Le contraste de l'image est amélioré et les interférences des images fantômes sont réduites. Moins d’énergie infrarouge est perdue pendant le processus de transmission et le signal infrarouge valide entrant dans le détecteur est augmenté.

3.Excellent avantage d’éclairage de bord. Un éclairage relatif supérieur à 84 % permet d'obtenir des performances de luminosité uniformes sur l'ensemble du cadre de l'image. De nombreux produits d'objectifs d'imagerie thermique grand angle souffrent d'un phénomène évident de coins sombres sur les bords de la monture. Cet objectif d'imagerie thermique surmonte ce défaut grâce à l'optimisation de la disposition optique et garantit des détails clairs pour la zone d'observation marginale.

4. Avantage structurel étanche IP67. L'élément optique avant atteint la norme de protection IP67. Les projections de poussière et d'eau ne peuvent pas affecter les composants optiques internes. Les utilisateurs peuvent déployer cet objectif pour une utilisation en extérieur par tous les temps sans configurer de boîtiers de protection supplémentaires. La conception structurelle réduit les coûts d’intégration du système pour les équipements de caméra thermique terminaux.

5. Large avantage d'adaptabilité à la température. Cette lentille infrarouge à ondes longues maintient des performances d'imagerie stables de -40 ℃ à +80 ℃. Le produit introduit un mécanisme efficace de suppression de la défocalisation thermique. Lorsque la température ambiante change radicalement, l’étendue de la défocalisation thermique reste à un faible niveau. Une opération de refocalisation manuelle fréquente n'est plus nécessaire pour les appareils équipés de cette lentille thermique non refroidie.

6. Avantage de l'interface de montage compacte M17 × 0,5. Le support fileté M17 × 0,5 possède un petit espace de montage. Il apporte une grande commodité pour le travail d’intégration de caméras thermiques miniatures, d’équipements de charge utile de drones et de dispositifs thermiques portables. Le volume et le poids du produit final peuvent être bien contrôlés tandis que les performances optiques sont réservées.

Champ d'application

1. Scénarios de sécurité et de surveillance périmétrique. Cette lentille d'imagerie thermique convient aux travaux de défense des frontières extérieures, à la surveillance du périmètre des usines et aux tâches d'alerte précoce sur les sites sans surveillance. Il peut détecter les cibles des intrus dans des conditions d’obscurité totale.BOSHI OptiqueLa technologie accumule une riche expérience de projet pour le développement de lentilles axées sur la sécurité. Cette lentille infrarouge à ondes longues fait office de composant optique de base pour de nombreux produits de caméras thermiques d'alerte précoce périmétrique.

2. Scénarios de maintenance prédictive industrielle. Équipé de cette lentille thermique non refroidie, l'équipement de caméra thermique effectue des travaux d'inspection thermique pour les équipements électriques, des travaux de surveillance de la température des pipelines et des travaux de diagnostic des défauts de surchauffe mécanique. Le personnel peut détecter à l'avance les risques cachés liés aux équipements grâce aux données de répartition de la température capturées par cette lentille d'imagerie thermique afin de réaliser une maintenance prédictive et de réduire les pertes d'arrêt inattendues.

3. Scénarios de charge utile de véhicules aériens sans pilote. Cette lentille infrarouge à ondes longues sert aux missions de relevé thermique aérien, de prévention des incendies de forêt et de recherche et de sauvetage. La monture compacte M17 × 0,5 aide l'objectif à s'adapter à l'espace d'installation limité de la charge utile du drone. La protection IP67 permet un fonctionnement stable dans un environnement de travail aérien extérieur. La fonction de champ de vision large prend en charge le balayage de zones au sol à grande portée.

4. Scénarios relatifs aux appareils d'imagerie thermique portables. Cet objectif d'imagerie thermique s'applique aux caméras thermiques portatives de lutte contre les incendies, aux équipements de secours d'urgence et aux instruments de détection de perte d'énergie des bâtiments. Les appareils portables imposent des exigences strictes en matière de volume et de poids des composants. La lentille thermique non refroidie à structure compacte correspond à l'idée de conception de produits portables et offre une sortie d'imagerie thermique fiable aux opérateurs sur le terrain.

5. Scénarios de vision thermique montés sur véhicule. Cette lentille infrarouge à ondes longues prend en charge la fonction de vision nocturne automobile et l'imagerie auxiliaire de conduite tout-terrain. Il fournit une sortie d'imagerie valide dans des conditions de conduite complètement sombres et aide les conducteurs à identifier les obstacles routiers et les dangers potentiels lors de la conduite de nuit. Le niveau IP67 peut faire face à des conditions météorologiques complexes pendant le fonctionnement du véhicule.

6. Scénarios d’observation de la faune et de surveillance environnementale. Cet objectif d'imagerie thermique prend en charge la surveillance de la population animale, l'alerte précoce contre les incendies de forêt et les travaux de recherche écologique en extérieur. Il capture le signal de rayonnement thermique des cibles sauvages sans source de lumière supplémentaire. L'objectif fonctionne de manière stable dans un environnement sauvage ouvert avec une protection IP67 et une large adaptabilité à la température.
