Description détaillée du produit

1. Analyse des paramètres

Spécifications optiques :Objectif infrarouge de focale 19 mm avec ultra-grande ouverture F1.0. Le champ de vision horizontal atteint 22,85°, offrant une distance de détection et une couverture de scène équilibrées. La longueur d'onde de fonctionnement couvre la fenêtre atmosphérique infrarouge à ondes longues de 8 à 12 μm, le spectre central de l'imagerie thermique passive.

Compatibilité du détecteur :Optimisé pour une résolution de 640 × 512, détecteurs infrarouges à pas de pixel de 12 μm, parfaitement adaptés aux modules de capteurs thermiques non refroidis grand public.

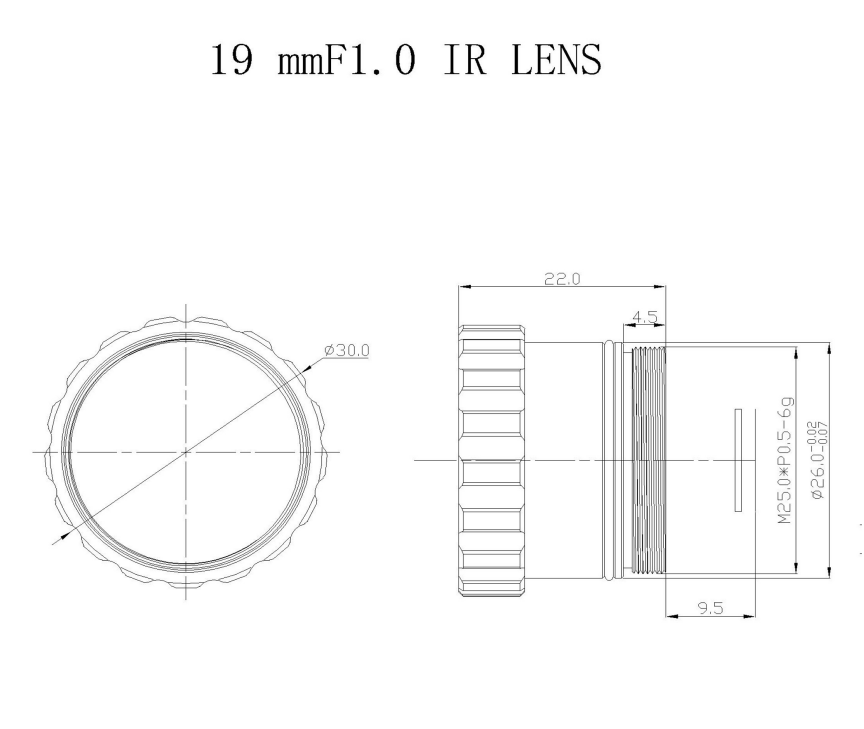

Paramètres mécaniques et environnementaux :Support fileté standard M25 × 0,5 pour un assemblage pratique. La plage de mise au point s'étend de 0,5 m à l'infini, prenant en charge l'observation à courte et longue distance. La température de fonctionnement s'étend de -40 ℃ à + 80 ℃, adaptée aux scénarios de travail extrêmement froids et à haute température. L'élément optique avant atteint l'indice de protection IP67.

Indices de qualité optique :Optiques exposées avec revêtement AR ; transmission globale ≥90 % ; éclairage relatif ≥86 % ; distorsion contrôlée en dessous de -10%.

2. Avantages en termes de performances

Collection de lumière supérieure : la très grande ouverture F1.0 améliore considérablement l'efficacité de réception des photons infrarouges, permettant aux caméras thermiques de capturer un contraste de température clair dans des conditions de faible chaleur rayonnante.

Efficacité optique élevée : une transmission ≥90 % ainsi que le revêtement AR minimisent la perte d'énergie infrarouge ; L'éclairage relatif ≥86 % garantit une luminosité uniforme de l'image du centre de l'image au bord, évitant ainsi les coins sombres.

Adaptabilité aux environnements difficiles : la structure étanche de la lentille avant IP67 empêche la poussière et les éclaboussures d'eau. Une large plage de températures de travail supprime efficacement la dérive thermique optique et maintient des performances d'imagerie stables en cas de fluctuations de température.

Réglage flexible de la mise au point : la plage de mise au point de 0,5 m à ∞ permet de basculer entre l'inspection de cibles à courte distance et la surveillance à longue distance. Distorsion contrôlable : une distorsion inférieure à -10 % réduit la déformation géométrique de l'image, améliorant ainsi la précision des mesures pour les applications de détection de température.

Interface standardisée : la monture M25 × 0,5 prend en charge une intégration rapide avec la plupart des assemblages de caméras thermiques à objectif IR non refroidis.

3. Champ d'application

Sécurité du périmètre et surveillance des frontières : l'optique de sécurité est un segment d'activité principal de Shanghai Silk Optical Technology Co., Ltd. Appliquée aux caméras de surveillance thermique extérieures, détectant les intrus jour et nuit sans lumière visible, idéale pour les clôtures d'usine, les limites des parcs et l'inspection des frontières.

Maintenance prédictive industrielle : monté sur des dispositifs d'inspection thermique pour vérifier les défauts de surchauffe des équipements électriques, des roulements mécaniques, des armoires électriques et des systèmes de canalisations.

Systèmes de prévention des incendies et d'alerte précoce : utilisés pour la surveillance des incendies de forêt, la détection des risques d'incendie dans les entrepôts et l'identification à l'avance des points de température anormalement élevés.

Systèmes de vision thermique montés sur véhicule : sert de vision auxiliaire de conduite nocturne pour les véhicules spéciaux, détectant les piétons, les obstacles et la faune dans l'obscurité totale ou dans un brouillard épais.

Détection des économies d'énergie des bâtiments : équipé d'imageurs thermiques portables pour inspecter les pertes de chaleur des murs du bâtiment, les fuites d'air et les défauts d'isolation.

Charges utiles du système sans pilote : intégrées aux drones pour les missions d'enquête thermique aérienne, de surveillance environnementale et de recherche et de sauvetage.
