Description détaillée du produit

1. Paramètre

Distance focale et ouverture :Focale fixe de 13 mm associée à une ouverture ultra-rapide F1.0. La grande ouverture maximise l'apport de photons infrarouges, améliorant considérablement le rapport signal/bruit pour les capteurs thermiques.

Spectre de travail :Infrarouge à ondes longues de 8 à 12 μm (LWIR), la principale fenêtre de transmission atmosphérique pour la détection thermique passive.

Compatibilité du détecteur :Correspond aux détecteurs de résolution 640 × 512 avec un pas de pixel de 12 μm, formant un champ de vision diagonal de 40,7° (horizontal : 32,6°, vertical : 26,3°) pour l'observation à moyenne portée.

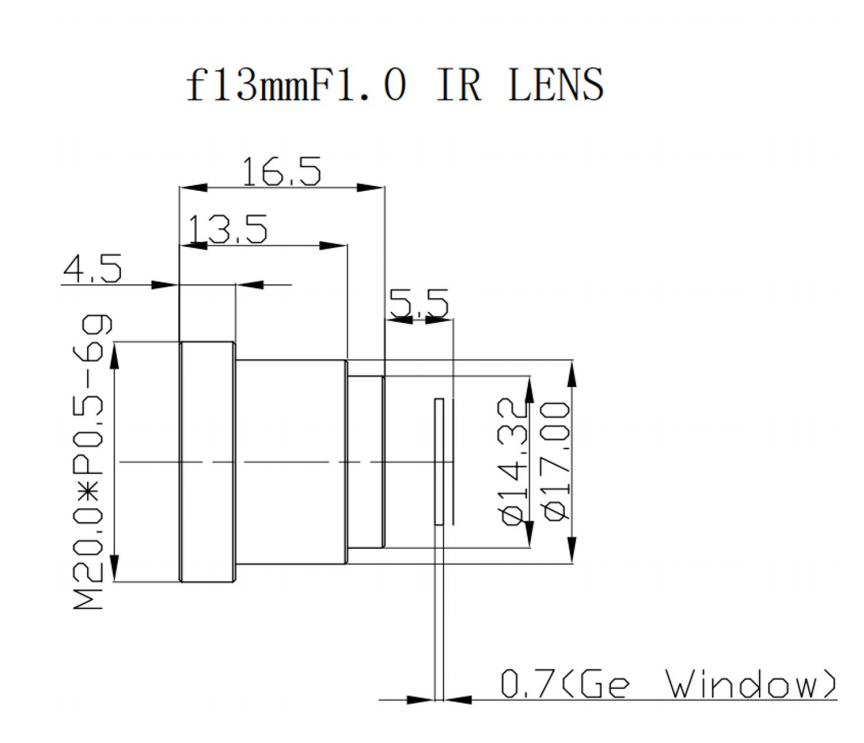

Spécifications mécaniques et environnementales :Support M20 × 0,5 pour un assemblage facile ; L'élément frontal atteint un indice de protection IP67. La température de fonctionnement s'étend de -40 ℃ à + 80 ℃, s'adaptant aux scénarios extérieurs extrêmement froids et chauds. La plage de mise au point s'étend de 1 m à l'infini, prenant en charge les cibles thermiques proches et lointaines.

Indice optique :Transmission globale ≥ 86 %, éclairage relatif ≥ 75 % ; distorsion contrôlée dans ≤-1,5%. Les optiques exposées adoptent un revêtement antireflet (AR) pour réduire la perte de réflexion en surface.

2. Avantages en termes de performances

Sensibilité thermique supérieure à faible luminosité :La grande ouverture F1.0 collecte beaucoup plus d'énergie infrarouge par rapport aux objectifs infrarouges à nombre F plus lents, améliorant ainsi la clarté de l'image sur de longues distances de détection.

Eeexcellent uniformité optique :Un éclairage relatif élevé garantit une luminosité constante sur l’ensemble du cadre de l’image, évitant ainsi les coins sombres. La faible distorsion conserve la véritable géométrie de la cible pour la mesure et la reconnaissance.

Haute efficacité spectrale :Le revêtement AR plus une transmission ≥86 % minimise la perte d'énergie infrarouge, libérant ainsi pleinement le potentiel des détecteurs thermiques non refroidis.

Adaptabilité environnementale robuste :La conception étanche et anti-poussière de la lentille avant IP67 élimine le besoin de fenêtres de protection externes supplémentaires pour de nombreuses installations. Une large plage de température empêche la défocalisation et le changement de performances sous des températures ambiantes extrêmes.

Intégration compacte et conviviale :La monture standard M20 × 0,5 permet une intégration transparente dans les caméras thermiques miniaturisées développées par les partenaires du système.

3.Champs d'application

Sécurité des frontières et surveillance du périmètre :Surveillance thermique extérieure pour la détection d'intrusion de jour comme de nuit.

Maintenance prédictive industrielle :Détecter les défauts de surchauffe des équipements électriques, des machines et des pipelines.

Vision thermique automobile :Systèmes d'aide à la conduite à vision nocturne infrarouge de rechange.

Systèmes sans pilote :Charges utiles thermiques pour petits drones, véhicules terrestres sans pilote pour la recherche et le sauvetage.

Prévention des incendies et surveillance des forêts :Identification précoce des sources d'incendie cachées.

Audit énergétique du bâtiment :Inspection thermique pour les pertes de chaleur, les fuites d’air et les défauts d’isolation.

Surveillance maritime :Détection de cibles maritimes jour-nuit dans des conditions de brouillard.

ShangHai SILK Optical Technology CO., LTD fournit à cette série de lentilles thermiques LWIR un contrôle de qualité standardisé et un service d'assistance personnalisable pour satisfaire les demandes de production de masse des fabricants d'imagerie thermique du monde entier.
