F1.0 vs IR : quel objectif à faible luminosité convient à votre projet ?

En tant qu'ingénieur optique chezShanghai Soie Optique, ma réalité quotidienne consiste à lutter contre les indices de réfraction, à gratter des fractions de pour cent sur les courbes MTF et à discuter des factures de matières premières. Je constate que beaucoup trop de gammes de produits échouent lors des tests sur le terrain parce qu'une équipe d'approvisionnement a avalé un argument de vente générique, une ligne et un plomb. "La F1.0 est l'avenir", vous disent-ils. Ou "l'IR est bon marché et indestructible".

N'adhérez pas au battage médiatique. La conception optique est un jeu inflexible de compromis physiques. Passons au-delà des PPT marketing et décomposons ce qui arrive réellement à votre pipeline d'imagerie lorsque vous choisissez l'un plutôt que l'autre.

1. F1.0 « Blacklight » en couleur : le monstre photonique (et sa taxe cachée)

Le principe même de la technologie active couleur en basse lumière repose sur leOuverture F1.0.

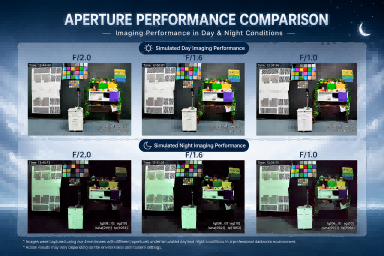

Si vous n'êtes pas un passionné d'optique, voici le calcul rapide : le nombre F est le rapport entre la distance focale de l'objectif et le diamètre de sa pupille d'entrée. Chaque fois que vous déposez un F-stop, vous doublez la lumière atteignant le capteur. Passer d'un objectif F2.0 standard à un F1.0 signifie que vous abandonnezquatre foisplus de lumière sur vos pixels CMOS.

Dans le cadre d'un déploiement réel (par exemple, une patrouille AMR naviguant dans une zone logistique faiblement éclairée), cela signifie que vous n'avez pas besoin d'un éblouissement intrusif et aveuglant de LED blanches pour capturer une vidéo en couleur et à contraste élevé. Pour les modèles d'IA qui dépendent de données chromatiques pour classer les objets (comme l'identification de la couleur de la veste d'un suspect ou d'un signe de danger), F1.0 est spectaculaire.

Mais voici le piège que les fournisseurs amateurs ne vous diront pas : les ouvertures grandes ouvertes introduisent un chaos absolu dans les aberrations optiques.

Lorsque vous ouvrez l'iris à F1.0, les rayons lumineux frappent les bords extérieurs des éléments de l'objectif selon des angles incroyablement raides. Cela déclenche deux problèmes majeurs :

• Profondeur de champ ultra-mince (DoF) :Votre marge d’erreur tombe à quelques millimètres. Si votre boîtier mécanique fléchit, ne serait-ce que légèrement, à cause de la chaleur solaire, votre cible devient complètement floue.

• Effondrement du MTF périphérique :L'aberration sphérique et le coma transformeront les coins de votre image en une soupe boueuse et inutilisable.

Pour contrecarrer cela, nous ne pouvons pas simplement utiliser du verre sphérique bon marché et disponible dans le commerce. Nous devons concevoir autourÉléments ASP (lentille asphérique)pour forcer ces rayons de bord voyous à se concentrer sur un seul point focal.

En fait, permettez-moi de reformuler cela : il ne s’agit pas seulement d’utiliser des formes asphériques ; il s'agit du choix du matériau. Si vous achetez un objectif F1.0 bon marché et entièrement en plastique, ilvolontééchouer au moment où la température ambiante atteint 40°C. Chez Silk Optical, nous stabilisons ces ouvertures massives à l'aide d'architectures hybrides verre-plastique (comme notre2G3P ou multi-verreformulations) couplées à des règles strictesCompensation de températureingénierie des structures. Si votre fournisseur ne parle pas de dérive thermique en citant un objectif F1.0, éloignez-vous.

2. Vision nocturne infrarouge (IR) : le cheval de bataille rentable (avec un piège à longueur d'onde)

De l’autre côté de la barrière, nous avons un éclairage IR traditionnel (généralement associé à des LED IR actives de 850 nm ou 940 nm). Objectifs de cette catégorie, comme nos objectifs à grand volumePL071 4MP-8MP 6G tout verreséries - sont incroyablement matures, très stables et exceptionnellement respectueuses de votre budget d'approvisionnement.

Le principal avantage d'un système IR estcontraste sans compromis. Dans des environnements sans lux absolu (tunnels souterrains, périmètres ruraux non éclairés), l'IR transforme le monde en noir et blanc très contrasté. Il élimine la confusion des couleurs, donnant aux algorithmes d’IA de pointe des profils et des limites extrêmement nets à tracer.

Cependant, il existe un tueur silencieux qui attend dans les configurations IR : Focus Shift.

Un scénario courant et frustrant : votre équipe R&D calibre un système de caméra dans le laboratoire pendant la journée. Cela a l’air incroyablement net. La nuit tombe, les éclairages infrarouges actifs s'allument et tout à coup, l'image ressemble à quelqu'un qui a étalé de la graisse sur l'objectif.

"En fait, oubliez ça, ne blâmez pas la réduction du bruit du capteur. C'est de la physique fondamentale."

La lumière visible (400 à 700 nm) et la lumière infrarouge (850 nm/940 nm) se propagent à des vitesses différentes à travers le même milieu de verre, car l'indice de réfraction change en fonction de la longueur d'onde. Si les éléments de votre objectif ne sont pas délibérément optimisés pourCo-focus IR, le plan focal pour la lumière visible et le plan focal pour la lumière IR atterriront sur deux profondeurs complètement différentes derrière l'objectif.

Pour contourner ce cauchemar, nous intégronsVerre ED (à très faible dispersion)éléments et utilisent des revêtements antireflet multicouches à large bande complexes. De plus, lors du montage chez nousParc technologique intelligent de Boshi, chaque unité passe par des machines d'alignement actif SMA (Small Medium Aperture) automatisées pour vérifier la réponse MTF multi-longueurs d'onde. Sans une véritable ingénierie de co-focus IR, votre système de vision nocturne n'est qu'un pari.

3. Le plan de sourcing : lequel correspond à votre matrice ?

Éliminons les superflus de l'entreprise et condensons-les en une matrice de décision concrète et déployable pour votre équipe d'ingénierie.

Appuyez sur la gâchette du F1.0 Blacklight Full Color si :

• La couleur n'est pas négociable :Votre logiciel nécessite des signatures chromatiques pour les analyses (par exemple, reconnaissance de plaque d'immatriculation, suivi des actifs multicolores, extraction des traits du visage).

• L'éclairage actif est interdit :Votre système fonctionne dans des zones où une lumière blanche brillante ou une lueur infrarouge visible provoque des perturbations publiques, attire les insectes ou compromet la furtivité.

• La précision de l’IA Edge haute densité est primordiale :Votre réseau neuronal nécessite un rapport signal/bruit (SNR) maximum par pixel sans recourir à de lourds filtres logiciels de réduction du bruit temporel qui introduisent des artefacts fantômes.

• Mandat d'approvisionnement :Insistez sur des constructions hybrides verre-plastique ou entièrement en verre avec des éléments ASP intégrés et des spécifications de tolérance de dérive thermique documentées allant de -20°C à +70°C.

Optez pour la vision nocturne infrarouge (IR) si :

• Le budget est strictement plafonné :Vous déployez des milliers de nœuds (comme la surveillance d'entrepôt standard ou les pare-chocs de robots aspirateurs de bas niveau) et ne pouvez pas absorber le coût élevé de plusieurs éléments en verre asphériques.

• Vous évoluez dans de véritables environnements Zero-Lux :Il n’y a aucune lumière ambiante ou lueur urbaine à récolter, ce qui rend un objectif passif F1.0 inutile sans assistance active à la lumière blanche.

• La géométrie compte plus que la couleur :Votre système repose uniquement sur les contours géométriques, la détection des contours ou la cartographie spatiale SLAM basée sur la vision.

• Mandat d'approvisionnement :Vérifiez que les spécifications de l'objectif garantissent explicitementCo-focalisation IRcapacités et fonctionnalités de suppression interne robuste des reflets (telles queVerre bleuou masquage spécialisé des éléments arrière) pour bloquer le rebond IR interne.

Une précision à l'échelle sans les peluches

ÀShanghai Soie Optique, nous ne croyons pas à la vente de solutions universelles. Opérant à partir de notre centre de fabrication de pointe, nous maintenons une capacité de production automatisée dépassant6 millions de lentilles par mois. Nous comblons le fossé entre la physique optique haut de gamme et la livraison ultra-stable de la chaîne d'approvisionnement mondiale, soutenus parISO9001:2015etIATF16949:2016certifications de qualité automobile.

Que vos ingénieurs R&D aient besoin d'un verre grand angle F1.0 sur mesure pour un drone de livraison autonome ou d'un objectif IR 5MP hautement optimisé en termes de coût pour une ligne de production industrielle, nous fournissons d'abord les données brutes.

Apportez-nous vos spécifications de capteur et vos exigences en matière d'angle de rayon en chef (CRA). Examinons les courbes MTF réelles et construisons quelque chose qui fonctionne dans la terre, pas seulement sur un tableau blanc.
