Tout d’abord, éliminons une idée fausse courante

De nombreux acheteurs pensent encore que l’imagerie par lumière noire concerne principalement le capteur.

Ce n’est pas le cas. Ou du moins, plus maintenant.

Les capteurs CMOS modernes, en particulier dans les classes 1/1,8", 1/2,7" et 1/2,8", ont considérablement amélioré leur efficacité quantique et leurs performances d'éclairage arrière. Franchement, la plupart des capteurs de surveillance décents d'aujourd'hui sont déjà capables d'une réponse respectable en basse lumière.

Le goulot d’étranglement s’est déplacé.

La vraie contrainte désormais est le débit optique.

Signification : l'efficacité avec laquelle la lentille transfère la lumière disponible sur le plan du capteur.

Et c’est exactement pourquoi la F1.0 est importante.

F1.0 n’est pas « légèrement meilleur » que F1.6

Cette partie est constamment sous-estimée.

Les gens voient :

• F1.6
• F1.4
• F1.2
• F1.0

… Et supposons que la différence est progressive.

En fait, oublions cela – regardons d’abord le côté physique.

Le nombre F est inversement proportionnel au diamètre de la pupille d'entrée. La transmission de la lumière évolue approximativement avec la relation carrée.

Ainsi, par rapport à un objectif F1.6, un système optique F1.0 peut théoriquement fournir plus de 2,5 fois plus de lumière au capteur.

Ce n’est pas une petite amélioration.

C'est la différence entre :

• imagerie couleur utilisable
• et échec monochrome.

Ou entre :

• Flou d'exposition 1/15s
• et capture de mouvement stable.

Ou entre :

• L'IA identifie correctement une silhouette humaine
• et classer en toute confiance un buisson comme véhicule.

Les ingénieurs travaillant sur des déploiements réels le savent déjà. En particulier dans les parcs logistiques, les rues des villes ou les zones industrielles à faible éclairage, où l'ajout de lumière blanche supplémentaire devient problématique sur le plan politique ou opérationnel.

Pourquoi la « couleur la nuit » est en fait un problème optique

Les équipes marketing adorent l’expression « vision nocturne en couleur ».

Ce qu’ils n’expliquent généralement pas, c’est à quel point c’est brutalement difficile sur le plan optique.

Pour conserver les informations de couleur dans des environnements presque sombres, le système doit préserver simultanément un rapport signal/bruit suffisant sur les canaux RVB.

Cela signifie que l'objectif doit :

• maximiser l'apport de photons
• minimiser les reflets
• supprimer les images fantômes
• maintenir un MTF élevé dans des conditions de faible contraste
• contrôler l'aberration chromatique
• préserver l'éclairage des bords
• maintenir la cohérence de la co-focus IR

Et malheureusement, la conception à grande ouverture rend tout cela plus difficile.

C’est la partie que de nombreux fournisseurs de verres à bas prix sautent facilement.

Construire un véritable objectif de surveillance F1.0 ne consiste pas simplement à « agrandir le trou ».

Une grande ouverture augmente considérablement la difficulté de gestion des aberrations :

• aberration sphérique
• coma sagittal
• courbure du champ
• astigmatisme
• décalage chromatique axial

Tous deviennent plus agressifs.

Surtout en bordure de terrain.

Et une fois que vous passerez à l’imagerie 5MP ou 8MP ? La fenêtre de tolérance devient vite moche.

Un objectif qui semblait « acceptable » à 2 MP s’effondre soudainement sous une densité de pixels plus élevée.

L'ennemi caché : performances de pointe

Voici quelque chose que les équipes d’approvisionnement découvrent souvent trop tard :

Un appareil photo à faible luminosité peut être fantastique au centre… et terrible sur les bords.

Pourquoi?

Parce que les systèmes optiques à grande ouverture ont naturellement du mal à obtenir des performances d’imagerie hors axe.

Cela devient particulièrement problématique dans :

• surveillance du stationnement
• surveillance du périmètre
• couverture de l'entrepôt
• Inspection nocturne par drone
• navigation robotique

Dans ces applications, les détails des bords comptent autant que les détails du centre.

Si les détails du visage s'étalent dans les coins ou si les plaques d'immatriculation s'effondrent dans des conditions de faible luminosité, le système ne fonctionnera pas correctement, même si l'image centrale semble lumineuse.

C'est pourquoi les systèmes d'objectifs F1.0 avancés s'appuient de plus en plus sur :

• architectures multi-asphériques
• verre à faible dispersion
• groupes hybrides verre-plastique
• contrôle plus strict de l'ARC
• alignement actif de précision

Chez Shanghai Silk Optical, nos systèmes de lentilles à lumière noire utilisent des structures optiques multi-éléments avancées, notamment des architectures à 7 éléments pour une imagerie à haute transmission dans des conditions de faible luminosité.

Et honnêtement ? Même avec des outils modernes, l’optimisation des grandes ouvertures reste l’un des problèmes d’équilibre les plus ennuyeux de l’ingénierie optique.

Vous améliorez la luminosité des coins et soudainement la distorsion augmente.
Vous supprimez le coma et les changements de MTF.
Vous resserrez les changements de compatibilité de l'ARC et des capteurs.

Il n’y a rien de gratuit en matière de conception d’objectifs.

Appariement de l’ARC : le problème que presque personne n’explique correctement

Parlons du chef Ray Angle (CRA).

Parce que cela détermine silencieusement si votre capteur coûteux fonctionne correctement ou non.

Les capteurs CMOS modernes, en particulier les capteurs rétroéclairés haute résolution, ont un comportement d'acceptation angulaire strict.

Si l'angle du rayon entrant dépasse la tolérance du capteur :

• l'ombrage des bords augmente
• un changement de couleur apparaît
• la sensibilité chute
• le bruit dans les coins augmente

Cela devient catastrophique dans les systèmes ultra-larges à faible luminosité.

Surtout en dessous de F1.4.

Un objectif F1.0 mal optimisé peut en réalité produire de moins bonnes performances dans le monde réel qu'un système F1.6 correctement conçu.

Oui, vraiment.

C'est pourquoi la conception à faible CRA devient essentielle dans l'optique moderne à lumière noire. Certains objectifs de surveillance avancés maintiennent désormais l'ARC en dessous de ~12° pour améliorer l'efficacité du couplage des capteurs.

Et pourtant, de nombreux acheteurs comparent encore les objectifs en utilisant uniquement :

• distance focale
• Numéro F
• prix

C’est une simplification excessive et dangereuse.

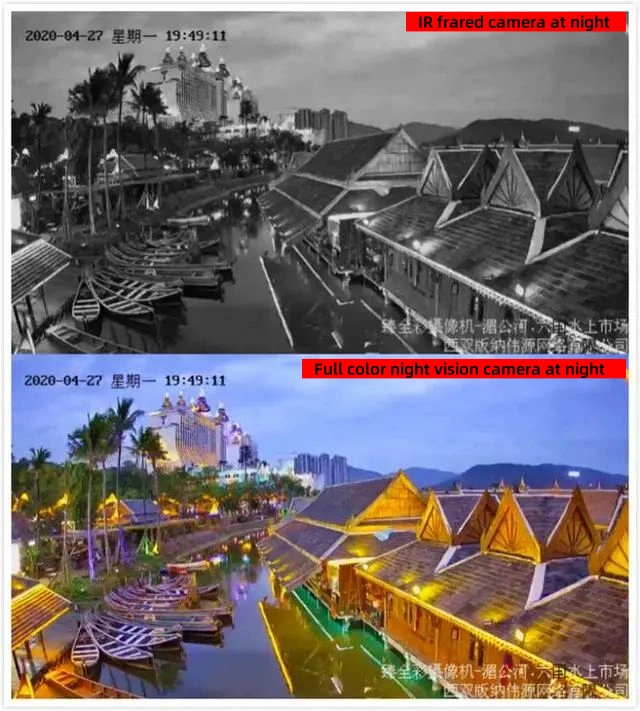

Les LED IR ne sont pas toujours la réponse

Il y a aussi un changement dans l’industrie ici.

La vision nocturne IR traditionnelle fonctionne toujours. Personne ne prétend le contraire.

Mais la surveillance assistée par infrarouge crée ses propres problèmes :

• points chauds réfléchissants
• distance d'identification limitée
• perte d'informations sur la couleur
• attraction des insectes
• objets surexposés au premier plan
• Incohérences de reconnaissance de l'IA

Dans le cadre des déploiements de villes intelligentes, les réglementations sur la pollution par la lumière visible deviennent également plus strictes dans certaines régions.

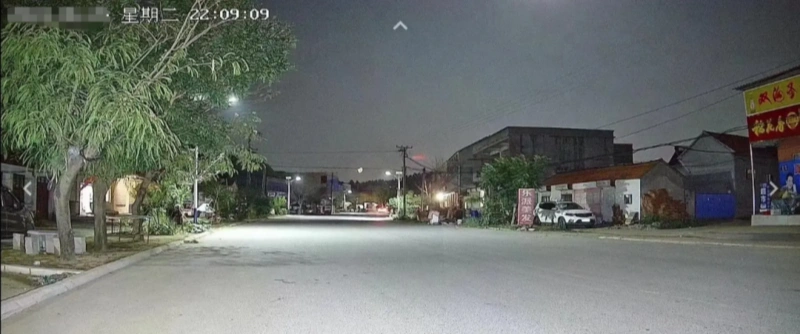

L’industrie s’est donc orientée vers des systèmes couleur à lumière noire qui s’appuient davantage sur l’éclairage ambiant :

• clair de lune
• lumière de déversement urbain
• éclairage de devanture de magasin
• éclairage de la chaussée

Et cette transition rend les optiques à très grande ouverture bien plus importantes qu’elles ne l’étaient il y a cinq ans.

Franchement, l’objectif est en train de devenir le principal amplificateur de faible luminosité de toute la chaîne d’imagerie.

Le compromis technique F1.0 dont personne n’aime discuter

Voici la partie que les brochures marketing évitent généralement.

Les objectifs F1.0 sont plus difficiles à fabriquer de manière cohérente.

Beaucoup plus dur.

La sensibilité de tolérance augmente considérablement :

• décentrage
• inclinaison
• incohérence du revêtement
• écart de moulage par injection
• contrainte d'assemblage
• dérive de température

Tout devient magnifié.

Un processus d’assemblage médiocre détruira les performances en basse lumière bien avant que la conception optique elle-même n’atteigne les limites théoriques.

C’est pourquoi la cohérence des volumes élevés est aussi importante que la prescription optique.

Le tri MTF automatisé, l'alignement actif, la conception de compensation de température et le contrôle de moulage de précision ne sont plus des « extras haut de gamme ». Ce sont des conditions de survie pour une production évolutive de lumière noire.

Et honnêtement, c’est là que de nombreuses optiques ultra bon marché échouent discrètement sur le terrain.

Pas au laboratoire.
Pas dans les démos marketing.
Mais six mois plus tard, dans de véritables environnements extérieurs.

La surveillance par lumière noire fait entrer la conception des lentilles dans une nouvelle ère

Le virage vers :

• 5MP+
• Analyse de l'IA
• imagerie nocturne en couleur
• traitement de l'IA de pointe
• systèmes de trafic intelligents
• robots de sécurité autonomes

…oblige l’ingénierie des lentilles à évoluer plus rapidement que prévu.

Car une fois que les capteurs franchissent un certain seuil de sensibilité, l’optique redevient le facteur limitant.

L'histoire se répète.

Et à l’heure actuelle, les systèmes à grande ouverture F1.0 sont au centre de cette transition.

Pas parce que « une plus grande ouverture semble premium ».

Mais parce que la surveillance moderne dépend de plus en plus de l’extraction d’une intelligence visuelle utilisable à partir de presque aucune lumière.

C’est d’abord un défi optique.

Tout le reste vient plus tard.
