Comment choisir un objectif FPV à faible luminosité : F1.0 vs IR

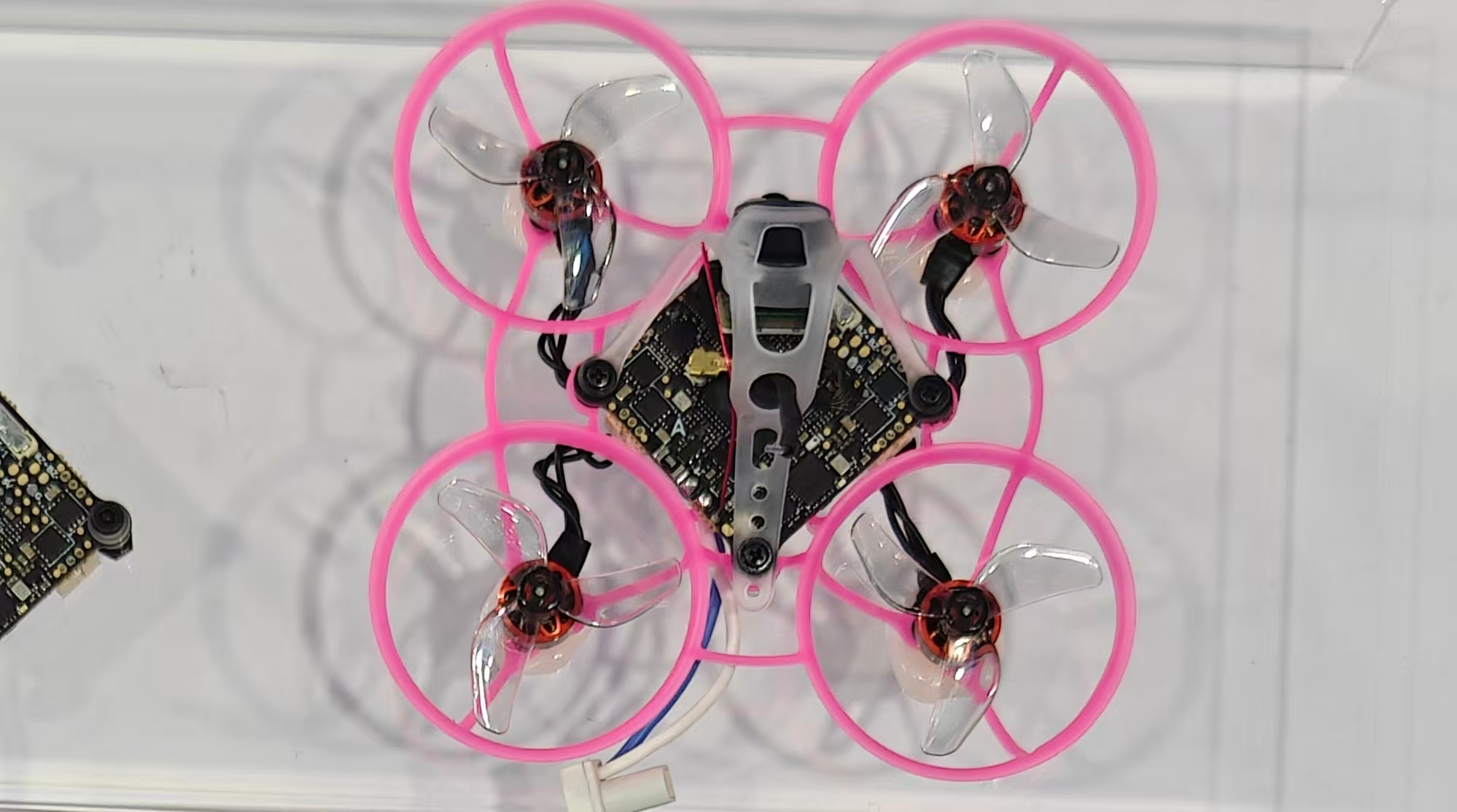

Au cours de la première phase de recherche de matériel pour les drones industriels de nouvelle génération, les drones de défense ou les systèmes FPV (First-Person View) à grande vitesse, je me pose la même question au moins trois fois par semaine :« Devrions-nous nous procurer un objectif à grande ouverture F1.0 pour un système couleur « Blacklight », ou nous en tenir à une configuration d'éclairage infrarouge (IR) traditionnelle ?

Pour être tout à fait direct, chaque fois que quelqu’un présente cela comme un choix simple et binaire, je ne peux m’empêcher de soupirer.

En tant qu'ingénieur optique chezShanghai Soie Optique, ma réalité quotidienne consiste à lutter contre les indices de réfraction, à gratter des fractions de pour cent sur les courbes MTF et à équilibrer les dures lois de la physique avec des budgets de production serrés.. Je vois beaucoup trop de gammes de produits échouer lors de tests sur le terrain à grande vitesse parce qu'une équipe d'approvisionnement a avalé un argument de vente générique, un crochet, une ligne et un plomb..

"La F1.0 est l'avenir", vous disent-ils.Ou "l'IR est bon marché et indestructible".

N'adhérez pas au battage médiatique. La conception optique est un jeu inflexible de compromis physiques. Passons au-delà des PPT marketing et décomposons ce qui arrive réellement à votre pipeline d'imagerie FPV lorsque vous choisissez l'un plutôt que l'autre.

1. F1.0 « Blacklight » en couleur : le monstre photonique (et sa taxe cachée)

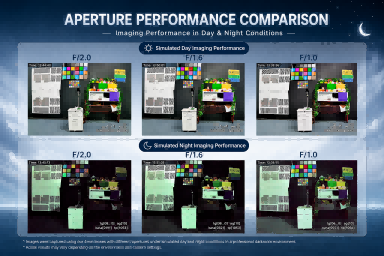

Le principe même de la technologie active en couleur à faible luminosité repose sur leOuverture F1.0. Si vous n'êtes pas un passionné d'optique, voici le calcul rapide : le nombre F est le rapport entre la distance focale de l'objectif et le diamètre de sa pupille d'entrée.. Chaque fois que vous relâchez un F-stop, vous doublez la lumière atteignant le capteur. Passer d'un objectif F2.0 standard à un F1.0 signifie que vous abandonnezquatre fois plus de lumièresur vos pixels CMOS.

Dans le cadre d'un déploiement FPV réel (par exemple, un drone d'inspection autonome naviguant dans un entrepôt faiblement éclairé ou un drone de recherche et de sauvetage nocturne), cela signifie que vous n'avez pas besoin d'un éblouissement LED blanc intrusif, gourmand en énergie et aveuglant pour capturer une vidéo à contraste élevé.. Pour les modèles d'IA embarqués qui dépendent de données chromatiques pour classer les objets (comme l'identification de la couleur d'une vanne de tuyau dangereuse ou des vêtements d'une cible), F1.0 est spectaculaire..

Mais voici le piège que les fournisseurs amateurs ne vous diront pas : les ouvertures grandes ouvertes introduisent un chaos absolu dans les aberrations optiques.. Lorsque vous ouvrez l'iris à F1.0, les rayons lumineux frappent les bords extérieurs des éléments de l'objectif à des angles incroyablement raides.. Cela déclenche deux problèmes majeurs pour FPV :

• Profondeur de champ ultra-mince (DoF) :Votre marge d’erreur tombe à quelques millimètres. Si le boîtier de votre objectif mécanique fléchit, même légèrement, en raison de la chaleur interne du moteur ou des changements de température ambiante, votre cible devient complètement floue..

• Effondrement du MTF périphérique :L'aberration sphérique et le coma transformeront les coins de votre image haute résolution en une soupe boueuse et inutilisable. Si votre objectif ne peut pas maintenir une MTF (fonction de transfert de modulation) élevée sur les bords, votre coûteux capteur 4MP ou 5MP se comporte effectivement comme un capteur 1,3MP..

Pour contrer cela, nous ne pouvons pas simplement utiliser du verre sphérique bon marché et disponible dans le commerce.. Nous devons concevoir autourÉléments ASP (lentille asphérique)pour forcer ces rayons de bord voyous à revenir en un seul point focal.

En fait, permettez-moi de reformuler cela : il ne s’agit pas seulement d’utiliser des formes asphériques ; c'est une question de choix des matériaux. Si vous achetez un objectif F1.0 entièrement en plastique bon marché pour un drone, ilvolontééchouer au moment où les températures ambiantes fluctuent ou que l'électronique de vol chauffe.

C'est exactement pourquoi nous avons construit notre produit phareObjectif lumière noire PL100. C'est un durF1.0, 4 mm, monstre optique prêt pour 4MP/5MPconstruit explicitement autour d'un système avancéStructure 7E(une architecture tout verre/hybride). En utilisant des éléments en verre de qualité supérieure logés dans des corps personnalisés résistants à la chaleur, le PL100 réalise une compensation thermique active.. Que votre plate-forme FPV lutte contre des vents glacials à haute altitude ou absorbe la chaleur des cartes de transmission à haute puissance (-20°C à +70°C), le plan de mise au point reste parfaitement verrouillé.

2. Vision nocturne infrarouge (IR) : le cheval de bataille rentable (avec un piège à longueur d'onde)

De l’autre côté de la barrière, nous avons un éclairage IR traditionnel (généralement associé à des LED IR actives de 850 nm ou 940 nm).. Objectifs de cette catégorie, comme nos objectifs à volume optimiséSérie PL071 6G tout verre-sont incroyablement matures, très stables et exceptionnellement respectueux de votre budget d'approvisionnement.

Le principal avantage d’un système IR est un contraste saisissant et sans compromis. Dans des environnements à zéro lux absolu, tels que des tunnels souterrains non éclairés ou des périmètres de forêts profondes où il n'y a aucune lumière ambiante, l'IR transforme le monde en une carte noir et blanc nette et à contraste élevé.. Il élimine la confusion des couleurs, donnant aux algorithmes d'IA de pointe et aux systèmes de navigation visuelle SLAM (Simultaneous Localization and Mapping) des limites nettes à tracer..

Cependant, il y a un tueur silencieux qui attend dans les configurations IR :Changement de concentration.

Voici un scénario courant et profondément frustrant pour les équipes R&D : vos ingénieurs calibrent le système de vision du drone en laboratoire pendant la journée.Ça a l'air incroyablement net. La nuit tombe, le drone décolle, les éclairages infrarouges actifs s'allument et tout à coup, le flux en direct ressemble à quelqu'un qui a étalé de la graisse sur l'objectif..

Ne blâmez pas les algorithmes de réduction du bruit du capteur. C’est de la physique fondamentale.La lumière visible (400 à 700 nm) et la lumière infrarouge (850 nm/940 nm) se propagent à des vitesses différentes à travers le même milieu de verre, car l'indice de réfraction change en fonction de la longueur d'onde.. Si les éléments de votre objectif ne sont pas délibérément optimisés pourCo-focus IR, le plan focal pour la lumière visible et le plan focal pour la lumière IR se poseront à deux profondeurs complètement différentes derrière l'objectif.

Pour contourner ce décalage cauchemardesque, nous intégronsÉléments en verre ED (extra-faible dispersion)et appliquez des revêtements spécialisés à large bande afin que les deux longueurs d'onde se concentrent exactement sur le même plan au niveau du micron sur le capteur.. De plus, si vous volez à grande vitesse vers une surface hautement réfléchissante (comme une enseigne métallique ou un bâtiment blanc), les configurations IR sont connues pour leur surexposition localisée (« white-out »).. Sans intégréVerre bleuou un filtrage spécialisé pour supprimer les images fantômes et les réflexions secondaires, votre IA de navigation connaîtra une latence sévère ou de pures hallucinations.

3. La matrice de décision d'approvisionnement FPV : laquelle convient à votre drone ?

Laissons de côté les futilités de l'entreprise et établissons une liste de contrôle d'ingénierie concrète pour votre prochain audit matériel.:

Vous avez acheté l'objectif Blacklight PL100 F1.0 si :

• Les données de couleur ne sont pas négociables :Votre drone doit identifier des couleurs de fils spécifiques, des marqueurs de danger, la rouille structurelle ou des tenues cibles de recherche et de sauvetage sous la lumière des étoiles.

• L'émission active est un passif :Vous construisez des plates-formes de surveillance furtives, des drones tactiques ou des drones de surveillance de la faune où les faisceaux infrarouges brillants ou les projecteurs blancs sont inacceptables.

• Traitement Edge AI à grande vitesse :Votre ordinateur embarqué ne peut pas se permettre de gaspiller des cycles GPU/NPU en exécutant des logiciels de netteté ou de suppression du bruit sur un flux boueux et à faible luminosité.. Vous avez besoin de photons « propres » de haute fidélité directement à partir d’une grande ouverture.

• Notre recommandation :LePL100 (F1.0, 4 mm, M12). Chaque unité est soumise à un processus automatisé rigoureuxAlignement actif (test AA)dans notre parc de production pour garantir que l'inclinaison et l'angle de rayon principal (CRA) s'alignent parfaitement avec les capteurs haut de gamme 4MP/5MP avant de quitter la chaîne d'usine.

Optez pour un objectif optimisé pour l'IR (comme le PL071) si :

• Opérations Absolute Zero-Lux :Votre drone FPV fonctionne dans des mines non éclairées, des bâtiments abandonnés ou des infrastructures souterraines profondes où il n'y a littéralement aucun photon ambiant à amplifier..

• Contraintes budgétaires d’approvisionnement strictes :Le projet consiste en un déploiement massif et rentable d'une flotte d'AGV d'entrepôt ou de drones périmétriques de base qui ne nécessitent qu'une détection de base des limites géométriques et un évitement des obstacles..

• SLAM/cartographie géométrique pur :Vos algorithmes de localisation ne se soucient que de la détection des contours à contraste élevé et des caractéristiques spatiales, rendant les informations de couleur non pertinentes..

Réflexions finales du laboratoire

En optique de précision, on n'obtient pas quelque chose pour rien.Si vous souhaitez bénéficier de la charge utile massive en faible luminosité d'un objectif F1.0, vous devez investir dans une compensation structurelle de la température et des profils de verre asphériques pour arrêter la dérive thermique et le flou des coins.. Si vous choisissez la voie la plus rentable de l'IR, vous devez vous assurer que votre fournisseur propose une véritable co-focalisation IR pour prévenir la cécité nocturne..

Chez Shanghai Silk Optical, nous fabriquons plus de 6 millions de lentilles par mois. Nous ne traitons pas d'argumentaires de vente génériques ; nous nous occupons des courbes MTF et de la fiabilité physique. Si vous en avez assez de deviner vos tolérances optiques et que vous souhaitez discuter des spécifications matérielles réelles de votre prochain drone, de votre prochain réseau de sécurité ou de vision médicale, contactez-nous. Bâtissons quelque chose qui fonctionne réellement lorsque les lumières s’éteignent.
