Objectif grand angle 2,6 mm

1. Brève description du produit

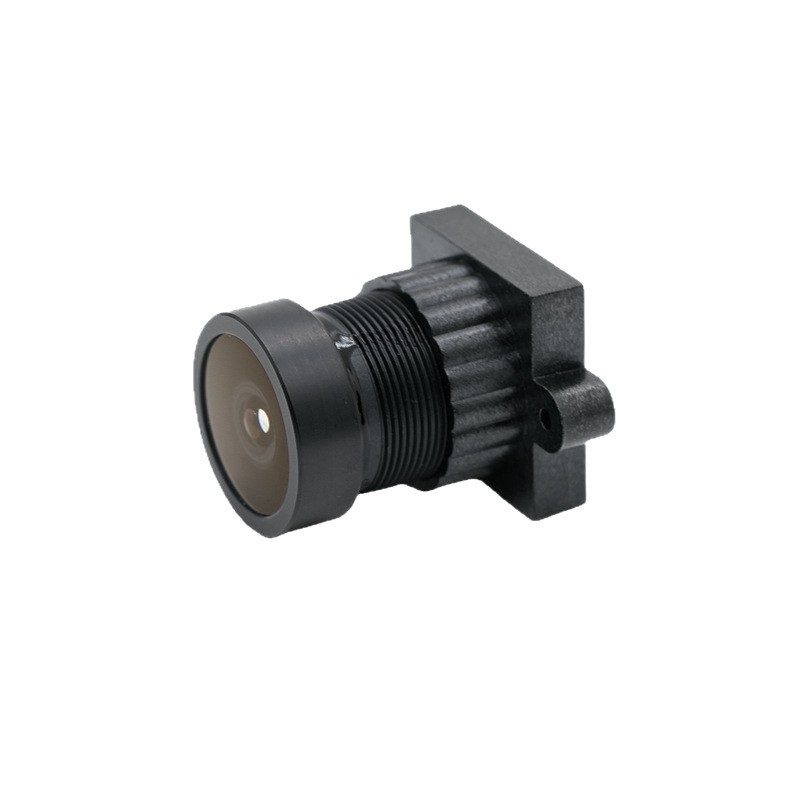

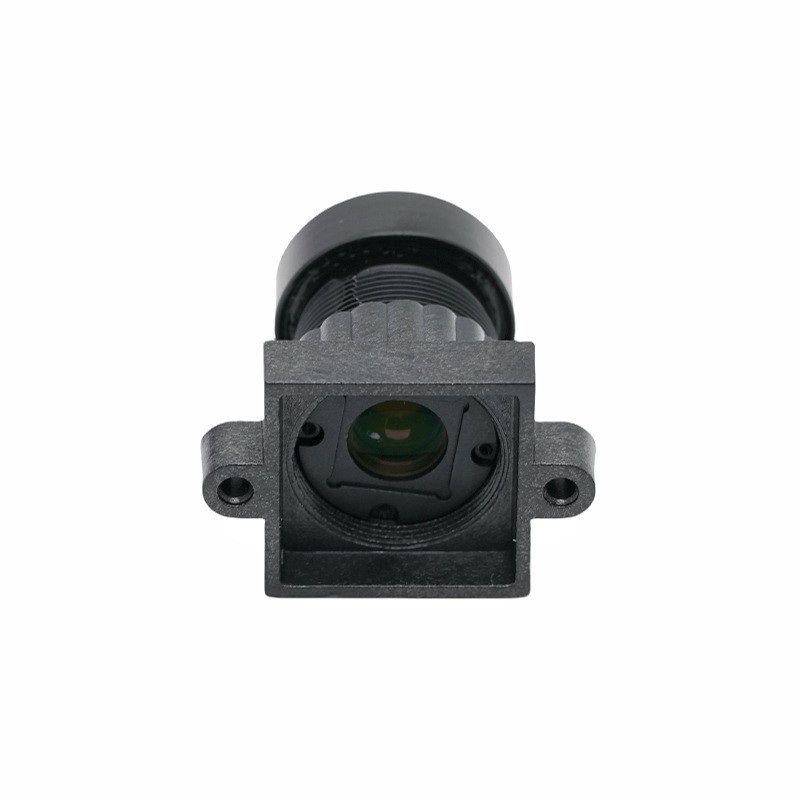

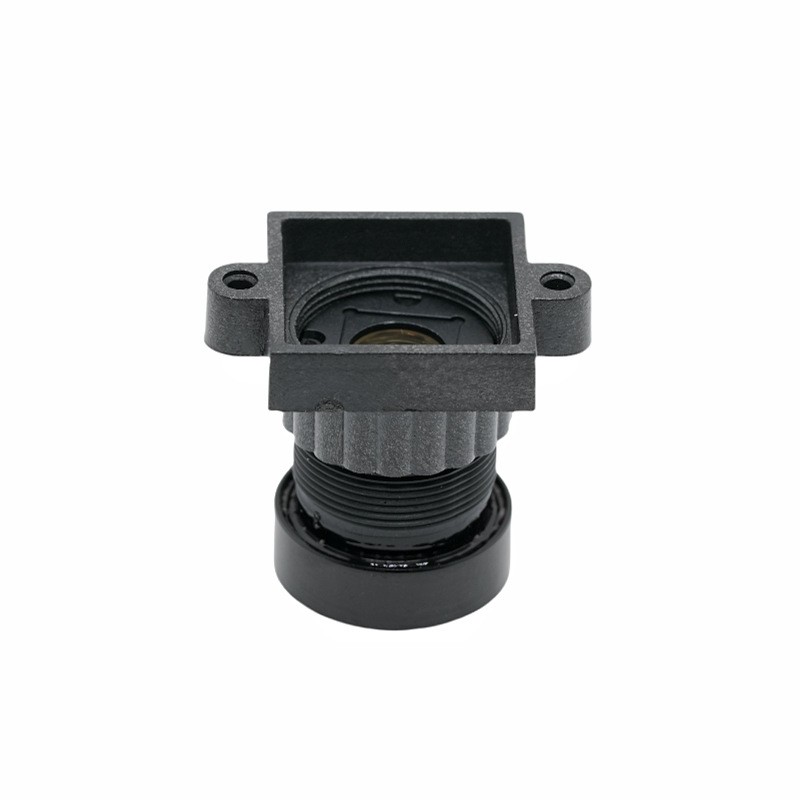

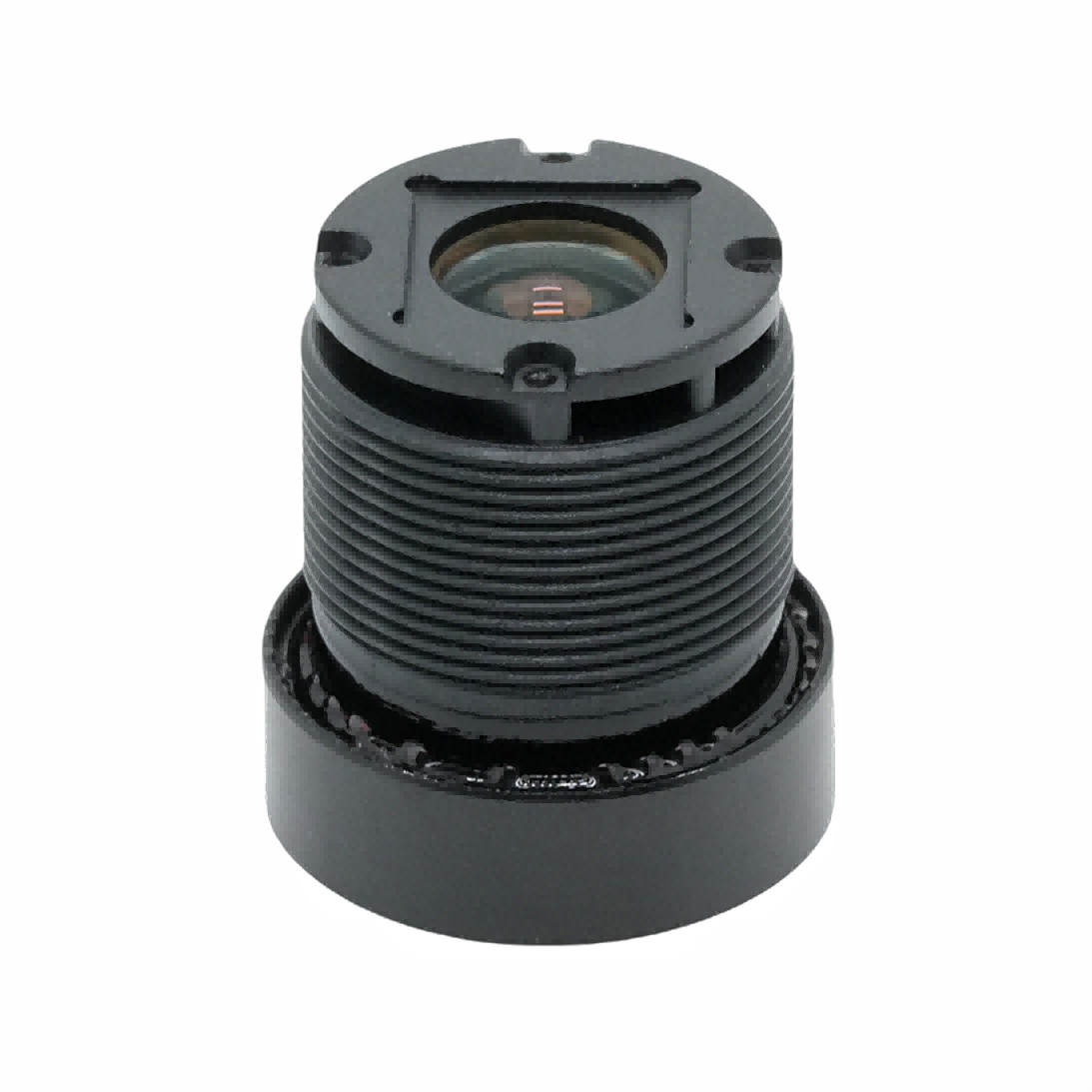

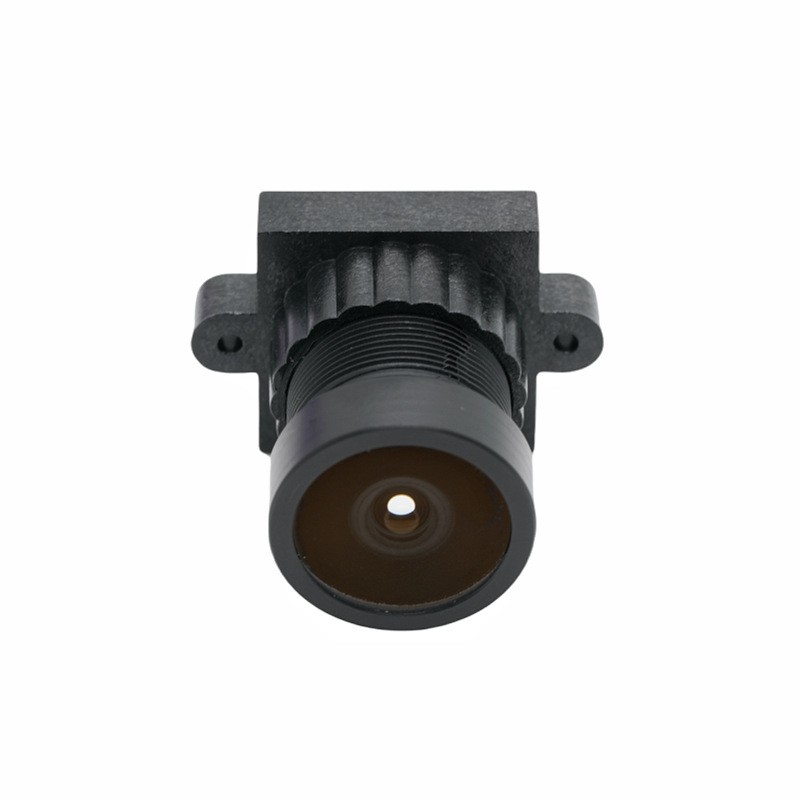

Cet objectif de carte M12 PL-WA2.6-14 est un objectif ultra grand angle haute performance conçu parShangHai SOIE Technologie Optique CO., LTDpour les systèmes compacts de surveillance et d’imagerie embarqués. Conçu comme une solution d'objectif panoramique économique, cet objectif fixe F2.0 offre un champ de vision diagonal massif de 170° pour éliminer les zones aveugles pour la sécurité de la maison et la surveillance des véhicules. Optimisé exclusivement pour les capteurs d'image 1/2,9", l'objectif optique CCTV maintient une luminosité de bord équilibrée avec un éclairage relatif de 68,0 % et un angle de rayon principal contrôlé inférieur à 21,5°, parfaitement adapté aux capteurs CMOS grand public. La conception compacte TTL de 20,0 mm permet une intégration facile dans les boîtiers de caméra miniatures. ShangHai SLIK Optical Technology CO., LTD contrôle strictement les tolérances de fabrication pour garantir une qualité optique constante de cet objectif ultra grand angle pour la production de masse. Il sert d'objectif fisheye idéal pour le grand public. caméras, sonnettes intelligentes, vision embarquée et mini équipement de surveillance panoramique.

2. Description détaillée du produit

2.1 Paramètre de base

Distance focale de 2,6 mm avec une tolérance de ± 5 %, associée à une grande ouverture F2.0, l'objectif de la carte M12 assure une excellente absorption de lumière pour les environnements de surveillance à faible luminosité.

Champ de vision de 170 ° en diagonale, 130 ° horizontal et 65 ° vertical ; Le cercle d'image maximum de Φ6,7 mm couvre entièrement le capteur 1/2,9" sans vignettage.

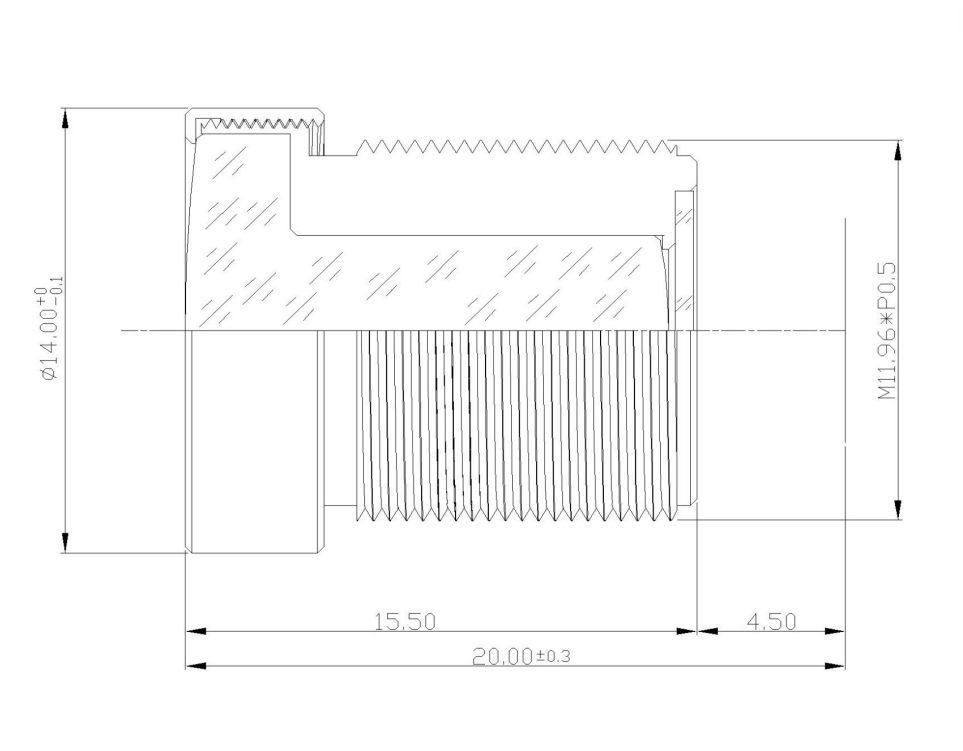

TTL 20,0 ± 0,2 mm et distance focale arrière mécanique 4,45 ± 0,2 mm, permettant un assemblage simple dans des modules de caméra compacts.

Une distorsion TV de -20,0 % est typique des objectifs ultra grand angle, facilitant la couverture panoramique tout en restant compatible avec les algorithmes courants de correction de distorsion.

Un éclairage relatif de 68,0 % et un CRA < 21,5° réduisent efficacement les coins sombres et les ombres de couleur sur les capteurs CMOS, un avantage clé de cet objectif optique CCTV.

Le support fileté M12 standard garantit l'interchangeabilité avec les modules de caméra grand public.

2.2 Avantages en termes de performances

1. Couverture panoramique extra-large :En tant qu'objectif fisheye haute performance, le FOV diagonal de 170° minimise les zones mortes, réduisant ainsi le nombre de caméras nécessaires à la surveillance de l'espace.

2. Forte adaptabilité à la faible luminosité :La grande ouverture F2.0 améliore la collecte de la lumière, offrant des images plus nettes dans des environnements sombres pour les applications d'objectifs de sécurité domestique.

3. Conception optique adaptée aux capteurs :L'angle du rayon principal strictement contrôlé et l'éclairage relatif élevé stabilisent la luminosité de l'image périphérique et l'uniformité des couleurs.

4. Aperçu mécanique compact :La longueur totale courte prend en charge les conceptions de caméras ultra fines largement requises par les objectifs de caméra de véhicule et les appareils domestiques intelligents.

5. Cohérence fiable de la production de masse :ShangHai SLIK Optical Technology CO., LTD effectue des tests optiques stricts sur chaque lot, garantissant des performances stables pour les commandes OEM à long terme.

2.3 Champ d'application

1. Surveillance de la sécurité à domicile :Cet objectif ultra grand angle est largement adopté pour les sonnettes intelligentes, les mini-caméras intérieures et les caméras de surveillance Wi-Fi, offrant une visualisation complète des entrées et des pièces.

2. Vision embarquée du véhicule :L'objectif de la carte M12 fonctionne avec les dashcams, les caméras de recul et les systèmes d'aide au stationnement panoramiques pour capturer les conditions routières environnantes.

3. Petite surveillance commerciale :Idéal pour les magasins de détail, les couloirs de bureaux et les mini-caméras d'ascenseur ; l'objectif panoramique réduit les coûts d'installation pour la surveillance de tout l'espace.

4. Vision industrielle embarquée :Convient à l'inspection d'équipements compacts, à la mini-capture panoramique et aux petits modules de vision industrielle basés sur des capteurs 1/2,9".

5. Caméras IoT grand public :Correspond aux modules de caméra IoT miniatures où la limitation de taille et la large plage de visualisation sont des exigences essentielles d'un objectif optique CCTV de haute qualité.
