Objectif grand angle 2,44 mm

1. Fiche produit

L'objectif ultra grand angle PL-WA2.44 est un objectif de carte M12 haut de gamme fabriqué parShanghai SILK Optical Technology CO., LTD.Cet objectif à focale fixe adopte une structure optique professionnelle 5G+IR, optimisée avec précision pour les capteurs d'image 1/2,9" afin d'offrir une capacité de capture panoramique exceptionnelle. En tant qu'objectif de surveillance haute performance, il présente une distance focale effective de 2,44 mm et une ouverture F2,5, permettant d'obtenir un champ de vision diagonal ultra large de 162° pour éliminer les zones aveugles de surveillance. Cet objectif de caméra miniature équilibre l'éclairage relatif et la distorsion TV pour garantir une imagerie claire et uniforme sur tout le cercle d'image. ShangHai SLIK Optical Technology CO., LTD contrôle strictement Tolérance optique et précision d'assemblage pour chaque objectif de vision intégré. Adapté aux scénarios d'éclairage supplémentaire diurne et infrarouge, cet objectif de caméra fiable de 1/2,9" est largement déployé dans les projets de sécurité domestique, d'équipement intelligent et de vision industrielle. Les clients peuvent se procurer des solutions d’objectifs ultra grand angle stables et rentables directement depuis notre usine.

2. Description détaillée du produit

 Analyse des paramètres

- Distance focale et ouverture :EFL 2,44 mm (tolérance ±5 %) avec ouverture fixe F2,5. L'ouverture modérée équilibre l'apport de lumière et la résolution optique pour une surveillance quotidienne.

- Structure optique :Conception 5G+IR, prenant en charge la commutation jour-nuit avec filtre anti-IR, compatible avec la lumière visible et l'imagerie infrarouge.

- Correspondance des capteurs :Conçu pour un capteur 1/2,9", cercle d'image maximum Φ6,3 mm pour couvrir entièrement la zone du capteur sans vignettage.

- Champ de vision :FOV ultra large de 162° en diagonale, 118° horizontal, 89° vertical, réduit considérablement la quantité de caméras nécessaire pour la surveillance de la scène complète.

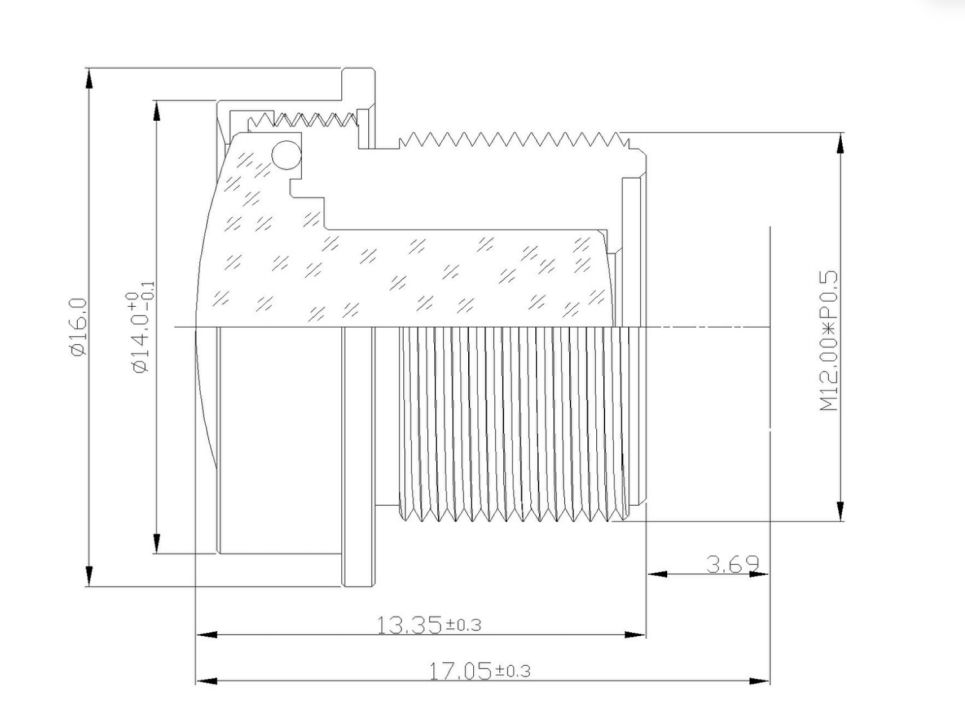

- Dimension mécanique :TTL total 17,05 ± 0,2 mm, focale arrière mécanique 3,69 ± 0,2 mm, monture standard M12 pour un assemblage rapide sur les caméras embarquées.

- Indicateurs optiques :Distorsion TV -26,6 %, éclairage relatif 55,0 %, CRA inférieur à 18,15°, correspondant aux exigences d'angle de réception du capteur CMOS grand public.

 Avantages en termes de performances

- Couverture panoramique extra-large :En tant qu'objectif ultra grand angle, le FOV diagonal de 162° permet une surveillance de grandes zones, réduisant ainsi efficacement le coût global du système.

-Double utilisation jour-nuit :La structure optique 5G+IR de cet objectif de carte M12 corrige l'aberration chromatique dans les bandes visibles et infrarouges, conservant des images nettes sous éclairage IR.

-Conception industrielle compacte :La structure TTL courte s'adapte aux caméras embarquées miniatures ; L'interface standard M12 garantit l'interchangeabilité de cet objectif à focale fixe.

-Adaptation optimisée des capteurs :Le CRA contrôlé évite les coins sombres et garantit une qualité d'image stable pour l'objectif de la caméra 1/2,9" en fonctionnement continu de longue durée.

- Contrôle de fabrication strict :ShangHai SLIK Optical Technology CO., LTD effectue une inspection complète de chaque lentille de surveillance pour garantir des performances optiques constantes pour les commandes groupées.

 Champ d'application

- Surveillance résidentielle et commerciale :L'objectif ultra grand angle est utilisé dans les caméras de sécurité panoramiques intérieures, les babyphones et les appareils de surveillance des magasins de détail.

- Vision intelligente embarquée :Cet objectif de vision intégré s'adapte aux caméras domestiques intelligentes, aux modules visuels robotiques et aux équipements de reconnaissance de bord IA.

- Surveillance miniature industrielle :Convient aux caméras de vision industrielle compactes nécessitant une large couverture de champ, des équipements d'inspection et des appareils d'enregistrement portables.

- Vision auxiliaire du véhicule :L'objectif de caméra miniature peut être utilisé dans la surveillance intérieure des cabines et dans les systèmes d'observation auxiliaires panoramiques à courte portée.

- Appareils intelligents grand public :Largement adopté dans diverses caméras intelligentes de petite taille nécessitant une large plage de vision sans réglage mécanique compliqué.
