Objectif grand angle 2,18 mm

1. Fiche produit

Cet objectif fisheye M12 haute performance est conçu parShangHai SOIE Technologie Optique CO., LTDpour offrir une surveillance panoramique transparente avec un champ de vision ultra grand angle. Conçu pour les capteurs d'image 1/2,7", cet objectif ultra grand angle adopte une structure optique 2G3P+IR mature, équilibrant taille compacte et capacité d'imagerie toute la journée. Il présente une distance focale effective de 2,18 mm, une ouverture fixe F2,4 et un champ de vision diagonal de 185°, permettant une couverture étendue avec une seule caméra sans assembler plusieurs caméras. En tant qu'objectif fiable à correction IR, il maintient une qualité d'image constante sous la lumière visible et infrarouge pour les scénarios de surveillance de jour comme de nuit. La piste totale la longueur est contrôlée à 14,5 ± 0,2 mm, prenant en charge l'intégration d'un module de caméra miniaturisé. Un étalonnage optique strict offre un éclairage relatif de 46,0 % et un CRA contrôlé sous 20,43°, réduisant considérablement le vignettage et correspondant aux capteurs CMOS grand public. ShangHai SLIK Optical Technology CO., LTD fournit une production de masse stable et des solutions optiques personnalisables pour les clients mondiaux utilisant cette plate-forme d'objectif panoramique mature.

2. Description détaillée du produit

Paramètre

1. Spécifications optiques :EFL 2,18 ± 5 %, F2,4 ± 5 ​​%, focale arrière mécanique 2,7 ± 0,2 mm. Le cercle d'image maximum de Φ6,3 mm correspond précisément aux capteurs de 1/2,7" pour éviter une imagerie périphérique inefficace.

2. Structure optique :La conception 2G3P+IR intègre des éléments en verre et en plastique avec un revêtement de correction infrarouge, équilibrant le coût, le poids et les performances optiques de cet objectif fisheye M12.

3. Champ de vision :Couverture ultra large de 185° en diagonale, 152° horizontale, 83,6° verticale. Il permet d'obtenir une vue environnante presque complète et de réduire le nombre de caméras pour une surveillance sur une zone étendue.

4. Indicateurs d'imagerie :Distorsion TV -32,0%, éclairage relatif 46,0%, CRA <20,43°. L'angle de rayon principal optimisé s'adapte à la plupart des capteurs CMOS, réduisant ainsi les risques de coins sombres pour l'objectif ultra grand angle.

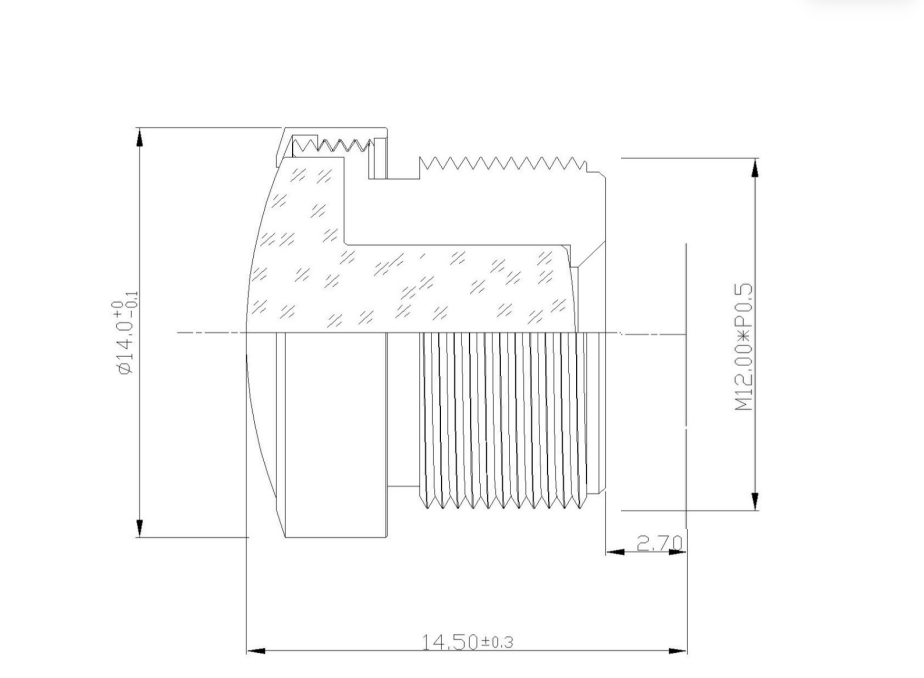

5. Conception mécanique :Support M12 standard et TTL compact de 14,5 mm, assemblage facile à l'intérieur de caméras miniatures.

Avantages en termes de performances

1. Capacité de couverture panoramique :La vue ultra-large à 185° élimine les zones mortes, un des principaux atouts de cet objectif panoramique pour la surveillance spatiale.

2. Compatibilité IR jour-nuit :En tant qu'objectif corrigé IR, il évite le décalage focal entre la lumière visible et IR, fournissant des images nettes de jour comme de nuit infrarouge.

3. Luminosité uniforme des bords :L'éclairage relatif de 46,0 % améliore la luminosité périphérique de l'image par rapport aux objectifs fisheye ordinaires, réduisant ainsi les coins sombres évidents.

4. Conception modulaire compacte :L'interface TTL courte et M12 standard prend en charge les boîtiers de caméra minces, idéaux pour les petits équipements de vision embarqués.

5. Production de masse stable :Fabriqué par ShangHai SLIK Optical Technology CO., LTD, l'objectif est soumis à des tests optiques stricts pour garantir des performances constantes d'un lot à l'autre.

Champ d'application

1. Sécurité domestique et commerciale :Caméras de surveillance panoramiques intérieures, caméras de sonnette, surveillance antivol au détail à l'aide de cet objectif fisheye M12.

2. Vision auxiliaire du véhicule :Systèmes de vision panoramique pour voiture, surveillance grand angle montée sur véhicule où l'objectif ultra grand angle couvre les zones aveugles autour des automobiles.

3. Vision industrielle embarquée :Mini caméras d'inspection industrielle, modules de vision industrielle nécessitant une large couverture de champ.

4. Appareils IoT intelligents :Caméras domestiques intelligentes, équipement de vidéoconférence panoramique reposant sur un objectif corrigé IR pour une capture continue 24 heures sur 24.

5. Surveillance publique :Petites caméras de sécurité panoramiques pour ascenseurs, couloirs et petits espaces publics, aidant les clients à réduire les coûts de déploiement du matériel.
