Pourquoi la compatibilité du système est plus importante que les spécifications individuelles

Un projet d’appareil photo peut paraître parfait sur papier.

Le capteur a la résolution requise. L'objectif a la distance focale spécifiée. Le filetage de montage s'adapte. Le budget est approuvé.

Pourtant, le premier échantillon produit des images décevantes.

Les coins sont flous. L'image est plus sombre que prévu. La mise au point change lorsque la température de l'appareil photo augmente. Ou bien l’objectif capture une zone de la scène différente de celle prévue par l’équipe d’ingénierie.

Ces problèmes ne signifient pas nécessairement que l'objectif est défectueux. Parfois, le problème est que l’objectif a été sélectionné en tant que composant individuel plutôt que évalué dans le cadre d’un système d’imagerie complet.

Pour les fabricants d’appareils photo et les développeurs de produits, cette distinction est importante. Une bonne spécification d’objectif n’est pas la même chose qu’un système de caméra bien adapté.

1. Pourquoi correspondre à la note en mégapixels ne suffit pas

Une approche courante en matière de sélection d'objectif consiste à faire correspondre la valeur en mégapixels annoncée de l'objectif au capteur de l'appareil photo.

C'est un filtre initial utile, mais il ne garantit pas la qualité d'image attendue.

Le résultat réel dépend de plusieurs facteurs, notamment la taille des pixels, la résolution optique, le contraste, la position du champ d'image, les caractéristiques du capteur et le traitement de l'image.

Considérons une caméra utilisant un capteur haute résolution. Le centre de l’image peut paraître net, tandis que les détails fins près des coins semblent plus doux. Une seule étiquette mégapixel ne peut pas décrire entièrement cette différence.

C'est pourquoi les ingénieurs évaluent souvent la fonction de transfert de modulation (MTF), qui décrit dans quelle mesure un système d'imagerie reproduit le contraste à différentes fréquences spatiales.

La question pratique n’est pas simplement de savoir si un objectif prend en charge un nombre de mégapixels particulier. C'est la question de savoir si l'objectif peut fournir les détails requis sur la zone de l'image qui compte pour l'application.

Pour une caméra de sécurité, les performances dans les coins peuvent affecter la capacité à reconnaître les détails sur une vaste scène. Pour une caméra d'inspection, la qualité de l'image dans une région de mesure spécifique peut être plus importante.

Les critères d'évaluation corrects dépendent de ce que la caméra doit réellement faire.

2. Le champ de vision dépend de plus que la distance focale

Un objectif de 2,8 mm est souvent associé à l'imagerie grand angle, tandis qu'une distance focale plus longue capture généralement un champ de vision plus étroit dans des conditions comparables.

Cependant, la distance focale ne détermine pas à elle seule le champ de vision final.

Les dimensions des capteurs comptent également. Il en va de même pour la disposition physique de la caméra par rapport à la cible.

Imaginez deux modules de caméra utilisant des objectifs de même distance focale. Si leurs capteurs ont des dimensions actives différentes, ils ne captureront pas nécessairement la même zone de scène horizontale ou verticale.

La distance de travail introduit une autre considération pratique. Un objectif qui couvre la zone souhaitée à une certaine distance peut capturer trop ou pas assez lorsque la caméra est installée ailleurs.

Avant de finaliser un objectif, vérifiez trois choses :

Dimensions d'imagerie active du capteur

Le champ de vision horizontal et vertical requis

La distance de travail entre la caméra et la cible

Si possible, fournissez un croquis de l'installation prévue ou une photographie montrant la position de la caméra.

Ces détails aident l'équipe optique à évaluer si la distance focale proposée est appropriée au lieu de se fier uniquement à une spécification nominale.

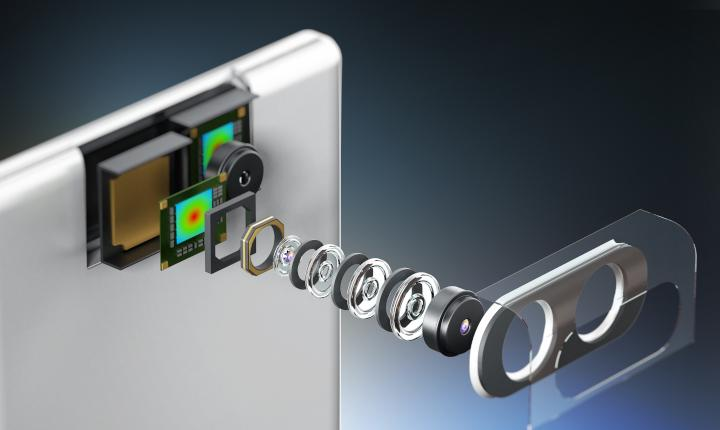

3. L'ajustement mécanique peut affecter les performances optiques

Un objectif peut avoir le bon filetage et ne pas convenir à un module de caméra particulier.

La compatibilité mécanique ne se limite pas à savoir si les pièces peuvent être vissées ensemble.

L'espace disponible, la distance entre l'objectif et le capteur, les tolérances de montage, la conception du boîtier et la méthode de réglage de la mise au point peuvent tous affecter l'assemblage final.

Par exemple, un produit compact peut imposer une limite stricte sur la longueur totale de la piste (TTL). Un objectif qui répond aux exigences optiques mais dépasse l'espace disponible n'est pas une solution pratique.

De même, une modification apportée à un boîtier ou à une structure de montage peut modifier la position de l'objectif par rapport au capteur.

Pour un projet personnalisé, il vaut la peine de partager le dessin mécanique avant que la conception optique ne soit finalisée.

Les détails importants incluent le type de monture, les dimensions maximales de l'objectif, la position du capteur, la plage de réglage disponible et toutes les restrictions imposées par le boîtier.

Cela est particulièrement pertinent pour les caméras de sécurité compactes, les modules d'imagerie automobile, les dispositifs de vision intégrés et les systèmes d'endoscopes médicaux.

Plus les exigences optiques et mécaniques sont considérées ensemble tôt, plus le risque de découvrir un problème d'intégration après la fabrication des échantillons est faible.

4. Les conditions d'éclairage peuvent modifier le bon choix d'objectif

Un objectif destiné à un environnement intérieur bien éclairé n’est peut-être pas le meilleur choix pour une caméra fonctionnant à l’extérieur la nuit.

Les conditions d’éclairage influencent les exigences optiques, mais la solution n’est pas toujours de choisir l’objectif ayant la plus grande ouverture.

Une ouverture plus large peut permettre à plus de lumière d’atteindre le capteur, ce qui est utile dans les applications à faible luminosité. Cependant, la qualité de l'image dépend également de facteurs tels que la profondeur de champ, le contrôle des aberrations, la sensibilité du capteur, les paramètres d'exposition et la distance de travail prévue.

L'imagerie infrarouge introduit des considérations supplémentaires.

Par exemple, une caméra utilisant un éclairage infrarouge de 850 nm ou 940 nm peut nécessiter une configuration d'objectif et de filtre appropriée pour cette plage de longueurs d'onde. Un système conçu principalement pour la lumière visible ne doit pas automatiquement être supposé offrir des performances équivalentes dans des conditions proche infrarouge.

Pour les caméras de sécurité jour et nuit, l'objectif, la disposition des filtres, le capteur et la stratégie d'éclairage doivent être évalués ensemble.

L’objectif n’est pas de maximiser une spécification isolément. Il s’agit d’obtenir l’image requise dans les conditions réelles de fonctionnement.

5. La stabilité de la température est une exigence au niveau du système

La température peut affecter les composants optiques et mécaniques.

Les changements dans les dimensions du matériau et les propriétés réfractives peuvent déplacer la position focale ou altérer la qualité de l'image à mesure que l'environnement change. L'ampleur de ces effets dépend de la conception optique, des matériaux, de la construction mécanique et de la plage de températures de fonctionnement.

Un objectif qui fonctionne bien lors d'un court test en laboratoire à température ambiante peut donc nécessiter une évaluation supplémentaire avant d'être utilisé dans un produit extérieur ou automobile.

Pour les projets ayant des exigences environnementales exigeantes, spécifiez dès le début la plage de température de fonctionnement prévue.

L'équipe d'ingénierie peut alors déterminer si des changements d'orientation liés à la température, la sélection des matériaux, une compensation mécanique ou une validation supplémentaire doivent être envisagés.

Il est important de ne pas supposer que chaque objectif nécessite une conception athermique. La solution appropriée dépend de l'application, de la variation de performances acceptable et de la configuration globale requise du système.

6. Quand devriez-vous choisir un objectif personnalisé ?

Tous les projets de caméra ne nécessitent pas une nouvelle conception optique.

Un objectif standard peut constituer le choix le plus économique et le plus pratique lorsqu’il répond déjà aux exigences en matière de capteur, de champ de vision, mécaniques et environnementales.

Le développement sur mesure devient intéressant à envisager lorsque les produits existants ne peuvent répondre à une ou plusieurs contraintes importantes.

Les raisons typiques incluent :

Un diamètre de lentille ou une longueur totale de piste non standard

Un champ de vision spécifique au sein d’une enveloppe mécanique restreinte

Exigences particulières en matière de longueur d'onde ou de filtrage

Exigences exigeantes en matière de qualité d’image dans tout le champ de l’image

Conditions environnementales spécifiques à l'application

Exigences d'intégration auxquelles les objectifs standards ne peuvent pas répondre

Il y a aussi une considération commerciale.

Une conception personnalisée peut impliquer des travaux supplémentaires d’ingénierie, d’outillage, de test et de qualification. Son adéquation dépend donc du volume de production attendu, du coût cible, du calendrier de développement et de l’intérêt de répondre aux exigences spécifiques.

Le meilleur point de départ est de définir le résultat requis et de comparer les options réalisables, sans pour autant supposer que la coutume est toujours meilleure que la norme.

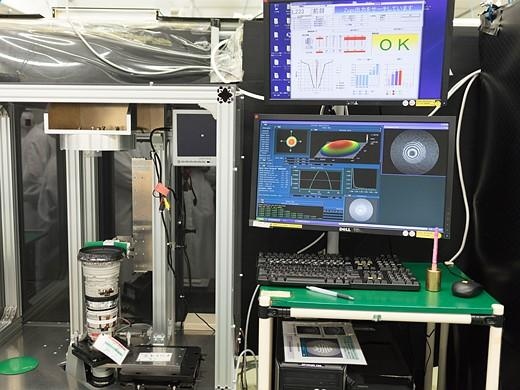

7. Évaluer l’objectif dans le cadre du système d’imagerie complet

Avant d'approuver un objectif pour la production de masse, réfléchissez à ses performances dans la configuration de caméra prévue.

Un processus d’évaluation utile comprend :

Tout d’abord, confirmez la compatibilité.

Vérifiez le capteur, le champ de vision, le support, les dimensions mécaniques et les exigences spectrales.

Deuxièmement, testez des échantillons représentatifs.

Évaluez les images à la distance de travail, à l’ouverture, à l’éclairage et aux positions de champ pertinentes prévues.

Troisièmement, vérifiez les critères de performance importants.

Ceux-ci peuvent inclure les détails de l'image, la distorsion, la luminosité des coins, la stabilité de la mise au point ou d'autres exigences spécifiques à l'application.

Enfin, établissez les critères d’acceptation de la production.

Une fois l’échantillon approuvé, documentez les spécifications et les conditions de test pertinentes afin que les futurs lots de production puissent être évalués de manière cohérente.

Le processus exact varie selon l'application. Un objectif de surveillance compact et un objectif spécialisé pour l’imagerie médicale ne nécessitent pas nécessairement la même procédure de qualification.

Ce qui compte, c'est que les critères d'acceptation reflètent la manière dont la caméra sera réellement utilisée.

Construire une meilleure caméra commence par une meilleure intégration optique

Chez Boshi Optics, qui fait partie de Shanghai Silk Optical Technology Co., Ltd., nous travaillons dans la conception, le développement et la fabrication de lentilles optiques pour des applications telles que la sécurité, l'imagerie automobile, les drones, les endoscopes médicaux et d'autres systèmes d'imagerie.

Pour les projets ayant des exigences spécifiques, les discussions les plus productives commencent par l'application complète : le capteur, le champ de vision cible, la distance de travail, l'espace mécanique disponible, les conditions d'éclairage, l'environnement d'exploitation et le volume de production attendu.

Ces détails aident à déterminer si un objectif existant est adapté ou si une solution personnalisée mérite une évaluation plus approfondie.

Si vous développez une nouvelle caméra ou rencontrez des problèmes de qualité d'image avec un module existant, partagez les détails de votre application avec Boshi Optics.

Notre équipe peut examiner les exigences disponibles et discuter des options de lentilles potentielles, des possibilités de personnalisation et des prochaines étapes vers l'évaluation des échantillons.

Un projet d’objectif réussi ne commence pas par la plus longue fiche technique. Cela commence par comprendre ce que la caméra doit accomplir.
