Introduction : la fiche technique de l'objectif n'est pas seulement un tableau de chiffres

Lorsque les ingénieurs sélectionnent un objectif d’appareil photo, la première étape est généralement simple :

Ouvrez la fiche technique.

Vient ensuite la partie difficile.

Une fiche technique typique d'un objectif peut inclure :

• EFL
• Numéro F
• Champ de vision
• FTM
• Distorsion
• ARC
• Durée de vie
• Format du capteur
• Éclairage relatif

Pour les ingénieurs optiques expérimentés, ces chiffres racontent une histoire.

Pour les débutants, ils peuvent ressembler à une langue étrangère.

Le défi n’est pas de trouver un objectif doté des « meilleures » spécifications.

Le défi est de comprendre :

Quels paramètres optiques sont réellement importants pour votre application ?

Une caméra de surveillance, un robot autonome, un drone, un dispositif médical et un système de vision industrielle utilisent tous des objectifs, mais nécessitent des caractéristiques optiques complètement différentes.

Ce guide explique les spécifications essentielles des objectifs d'appareil photo que les ingénieurs doivent comprendre avant de faire une sélection.

1. Distance focale (EFL) : le fondement de la perspective de l'objectif

Qu’est-ce que la distance focale ?

La distance focale effective (EFL) est l'une des spécifications les plus importantes d'un objectif d'appareil photo.

Il détermine :

• Grossissement
• Angle de vision
• Relation de perspective entre les objets

Simplement:

Focale courte = vue plus large
Longue focale = vue plus étroite

Exemples courants

Objectif grand angle

Distances focales typiques :

• 1,8 mm
• 2,8 mm
• 3,6 mm

Applications :

• Caméras de sécurité
• Appareils domestiques intelligents
• Robotique
• Surveillance du stationnement

Avantages :

• Grande zone de couverture
• Une meilleure conscience environnementale

Limites:

• Distorsion plus élevée
• Taille réduite des objets à distance

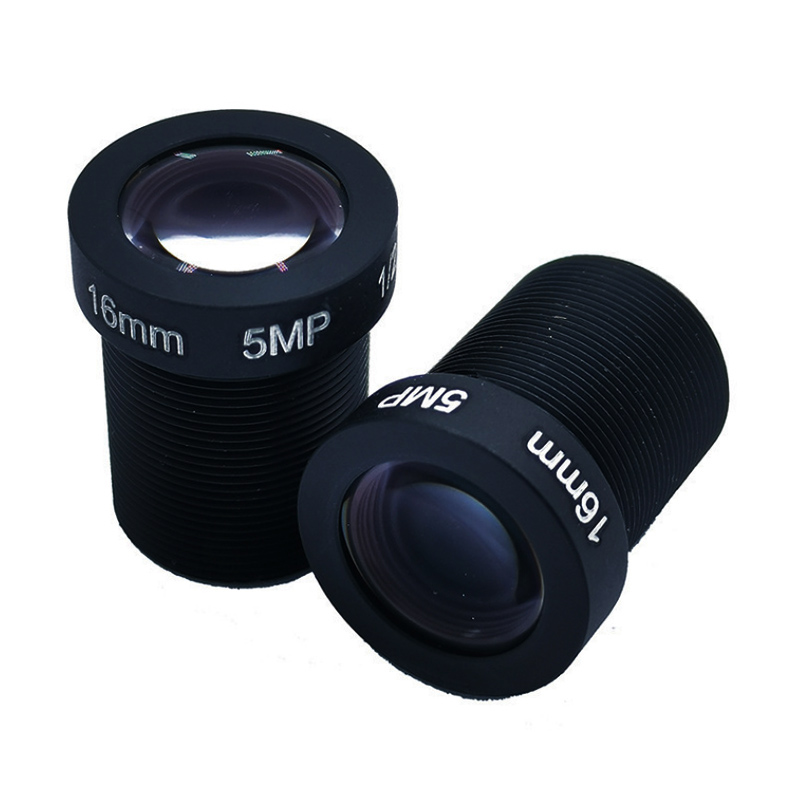

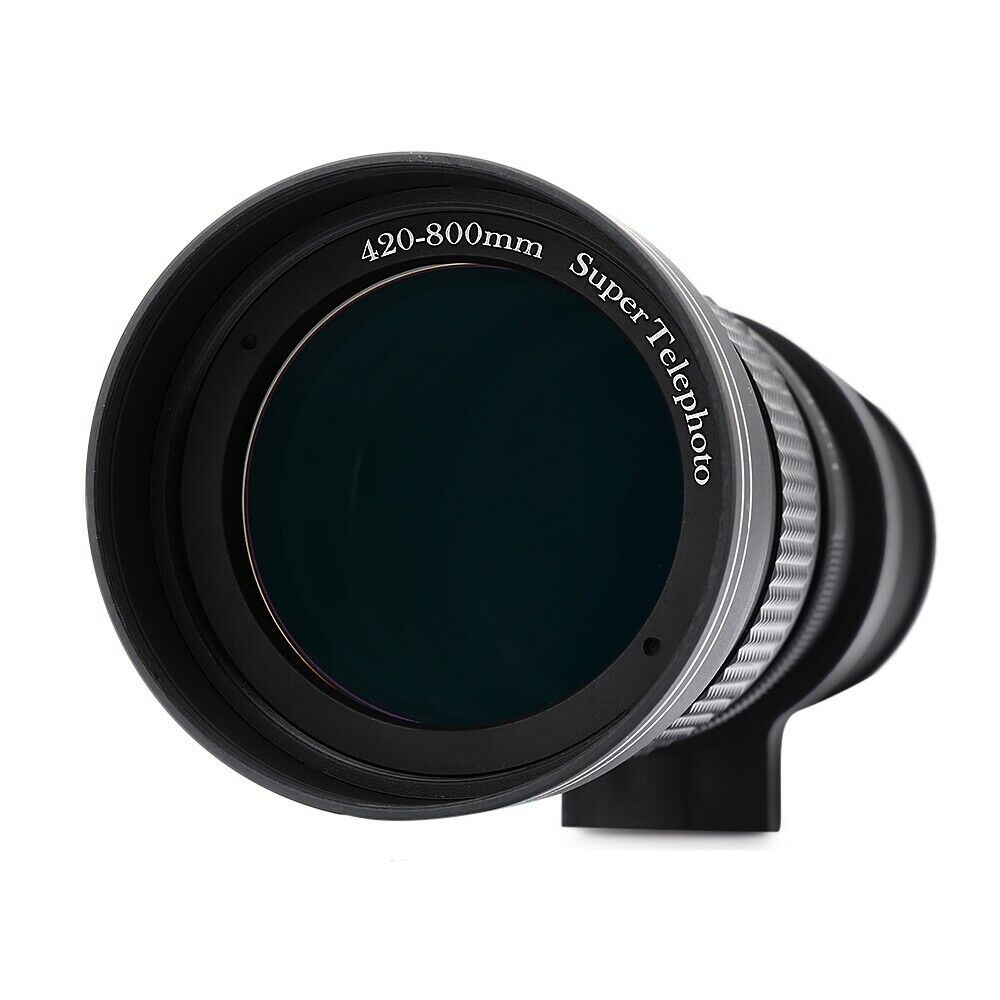

Téléobjectif

Distances focales typiques :

• 12mm
• 25mm
• 50mm+

Applications :

• Surveillance du trafic
• Inspection longue distance
• Mesure industrielle

Avantages :

• Capture les détails éloignés

Limites:

• Champ de vision étroit

2. Champ de vision (FOV) : dans quelle mesure la caméra peut-elle voir ?

Le champ de vision décrit la zone visible capturée par un objectif.

On l'exprime généralement ainsi :

• Champ de vision horizontal
• Champ de vision vertical
• Champ de vision diagonal

Pourquoi le champ de vision est important

Choisir le mauvais champ de vision crée des problèmes coûteux.

Trop étroit :

• Plus d'angles morts
• Plus de caméras nécessaires
• Coût d'installation plus élevé

Trop large :

• Distorsion excessive
• Précision de reconnaissance réduite

Un processus professionnel de sélection de verres prend toujours en compte :

• Distance cible
• Zone de détection
• Taille de l'objet
• Exigences de reconnaissance

3. Ouverture (nombre F) : la capacité de l’objectif à capturer la lumière

L’ouverture est l’une des spécifications les plus mal comprises.

Le nombre F représente le rapport entre :

• Distance focale de l'objectif
• Diamètre de la pupille d'entrée

Plus le nombre F est petit :

→ Plus l'ouverture est grande
→ Plus la lumière pénètre dans l'objectif

Valeurs d'ouverture communes

Pourquoi l'ouverture est importante

Les environnements faiblement éclairés créent des défis :

• Augmentation du bruit du capteur
• Temps d'exposition plus long
• Flou de mouvement

Une plus grande ouverture aide en fournissant plus d’informations optiques avant l’amplification électronique.

C'est pourquoi les applications hautes performances se concentrent de plus en plus sur les objectifs à grande ouverture.

4. Compatibilité des capteurs : l'objectif et le capteur doivent fonctionner ensemble

Une erreur courante des ingénieurs est de sélectionner un objectif uniquement en fonction de la distance focale.

Un objectif doit également correspondre au format du capteur.

Les tailles de capteurs courantes incluent :

• 1/4"
• 1/3"
• 1/2,7"
• 1/2"
• 1/1,8"
• 1/1,2"

Que se passe-t-il lorsqu’ils ne correspondent pas ?

Cercle d'image de l'objectif trop petit

Résultat:

• Coins sombres
• Vignettage
• Pixels perdus

Objectif conçu pour un capteur plus petit utilisé sur un capteur plus grand

Résultat:

• Qualité d'image réduite
• Mauvaises performances de bord

L'appariement optique professionnel nécessite de prendre en compte :

• Diagonale du capteur
• Taille des pixels
• Angle du rayon principal
• Cercle d'images

5. Distorsion : la différence entre large et utilisable

La distorsion décrit le degré de courbure des lignes droites dans une image.

Le type le plus courant :

Distorsion en barillet

Typique dans :

• Objectifs grand angle
• Objectifs fish-eye



La distorsion n'est pas toujours mauvaise.

Par exemple:

Les objectifs des drones FPV utilisent souvent intentionnellement une forte distorsion grand angle pour créer une vision immersive.

Cependant:

Des applications telles que :

• Systèmes de mesure
• Reconnaissance de plaque d'immatriculation
• Vision industrielle

nécessitent un meilleur contrôle de la distorsion.

La clé n’est pas d’éliminer complètement la distorsion.

La clé est de contrôler la distorsion en fonction des besoins de l’application.

6. MTF : mesurer les performances optiques réelles

MTF (Modulation Transfer Function) est l’une des méthodes d’évaluation optique les plus importantes.

Il décrit dans quelle mesure un objectif transfère le contraste d'un objet à une image.

Simplement:

MTF plus élevé = Meilleure capacité à reproduire les détails.

Pourquoi MTF est important

Deux objectifs peuvent avoir :

• Même distance focale
• Même ouverture
• Même note de résolution

Mais une qualité d’image complètement différente.

Pourquoi?

Parce que les performances optiques dépendent de :

• Qualité du verre
• Structure de la lentille
• Technologie de revêtement
• Précision de fabrication

MTF révèle la véritable capacité optique.

7. CRA (Chief Ray Angle) : critique pour les capteurs modernes

CRA décrit l'angle des rayons lumineux entrants atteignant le capteur.

Les capteurs CMOS modernes sont très sensibles au CRA.

Un appariement incorrect de l'ARC peut entraîner :

• Nuance de couleur
• Luminosité réduite
• Dégradation des images

Ce paramètre est particulièrement important pour :

• Caméras automobiles
• Vision industrielle
• Capteurs haute résolution

8. Paramètres de conception TTL et mécaniques

Les performances optiques ne sont pas la seule considération.

Les ingénieurs doivent également tenir compte de la compatibilité mécanique.

Les paramètres importants incluent :

TTL (longueur totale de la piste)

La distance optique entre la surface de la première lentille et le plan image.

Important pour :

• Conception du module de caméra
• Applications limitées en espace

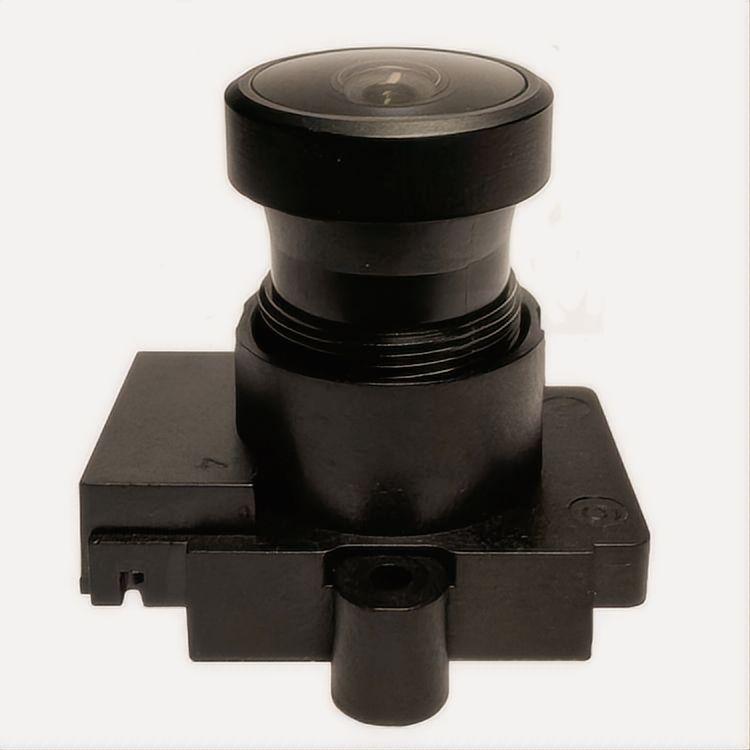

Type de montage

Interfaces communes :

• Support M12
• Monture CS
• Monture C
• Monture F
• Supports personnalisés

La monture détermine l'intégration mécanique.

9. Éclairage relatif : qualité d’image sur tout le cadre

L'éclairage relatif décrit la cohérence de la luminosité du centre vers le bord.

Un mauvais éclairage relatif provoque :

• Coins sombres
• Luminosité inégale de l'image

Ceci est particulièrement important pour :

• Objectifs grand angle
• Caméras de surveillance
• Systèmes de vision IA

Un bon objectif doit maintenir un éclairage constant sur toute l’image.

10. L'erreur la plus courante : choisir des spécifications plutôt que des solutions

L’une des plus grandes erreurs commises par les ingénieurs est de comparer les objectifs uniquement par des chiffres.

Par exemple:

"L'objectif A a une résolution plus élevée, il doit donc être meilleur."

Pas nécessairement.

Une sélection de lentilles réussie prend en compte l’ensemble du système :

• Capteur
• Environnement lumineux
• Distance de travail
• Exigences en matière d'IA
• Capacité de traitement d'images

Le meilleur objectif n’est pas celui doté des spécifications les plus élevées.

C'est celui optimisé pour l'application.

Comment les ingénieurs devraient évaluer un objectif de caméra

Avant de sélectionner un objectif, demandez :

Questions de candidature

• Quels objets faut-il détecter ?
• Quelle est la distance de travail ?
• Quelles conditions d’éclairage existent ?
• Les informations sur la couleur sont-elles importantes ?
• L’analyse de l’IA est-elle impliquée ?

Questions optiques

• Le FOV est-il suffisant ?
• L'ouverture est-elle suffisamment grande ?
• Le capteur correspond-il ?
• La distorsion est-elle acceptable ?
• Les performances de pointe sont-elles importantes ?

Questions système

• La taille est-elle limitée ?
• La stabilité de la température est-elle requise ?
• La fiabilité à long terme est-elle importante ?

Conclusion : Comprendre les spécifications des objectifs permet de créer de meilleurs systèmes d'imagerie

Les spécifications des objectifs d’appareil photo ne sont pas que des chiffres techniques.

Ils représentent des décisions optiques qui affectent directement les performances du système.

Un objectif bien sélectionné peut améliorer :

• Qualité des images
• Précision de l'IA
• Fiabilité du système
• Compétitivité des produits

Un objectif mal sélectionné peut limiter même l’appareil photo et l’algorithme les plus avancés.

Dans les systèmes d’imagerie modernes, les ingénieurs ne choisissent pas simplement un morceau de verre.

Ils choisissent les fondements de l’intelligence visuelle.

Aperçu final

Un capteur capture les pixels.

Un algorithme traite les informations.

Mais l’objectif détermine en premier lieu quelles informations existent.

Une meilleure compréhension optique conduit à de meilleures décisions techniques.
