Une lecture incontournable pour l'approvisionnement : 5 pièges cachés dans les fiches techniques des lentilles optiques

La réalité de l'approvisionnement en composants optiques

Soyons honnêtes : comparer les fiches techniques des verres optiques peut donner l’impression de lire une langue étrangère. La plupart des responsables des achats et des acheteurs étrangers se concentrent naturellement sur les trois grands :Résolution (mégapixels), distance focale et prix.Vous trouvez un fournisseur proposant un « objectif 5MP 4 mm F2.0 » pour vingt centimes de moins que votre fournisseur actuel. Vous passez une commande d’essai massive. Un mois plus tard, votre ingénieur en chef entre dans votre bureau avec un module de caméra et vous dit : « Les coins sont complètement flous et l'objectif heurte le verre du capteur. »

Qu'est-ce qui n'a pas fonctionné ? Vous êtes tombé dans les pièges cachés des paramètres optiques.

Pour vous procurer des lentilles comme un véritable initié de l’optique, vous devez regarder au-delà des gros titres. Voici les 5 spécifications critiques, souvent ignorées, qui séparent une production réussie d'un cauchemar RMA coûteux.

1. CRA (Chief Ray Angle) : le tueur silencieux des mégapixels

Vous avez acheté un objectif 5MP et un capteur 5MP, mais votre image ressemble à un appareil photo 2MP. Pourquoi? Parce que l'ARC ne correspondait pas.

L'angle principal des rayons est l'angle auquel les rayons lumineux frappent les bords du capteur d'image. Les capteurs haute résolution modernes ont des pixels minuscules et profonds. Si l'objectif courbe la lumière selon un angle trop prononcé (par exemple, un CRA de 25° sur un capteur qui nécessite 15°), la lumière se répand dans les mauvais puits de pixels.

• Le résultat :Franges de couleurs sévères (halos violets) et bords complètement flous.

• Le correctif d'approvisionnement :Demandez toujours à vos ingénieurs la tolérance CRA maximale du capteur et faites-la correspondre strictement à la fiche technique de l'objectif.

2. Distorsion « optique » ou « TV » : l'astuce marketing

Si vous achetez des lentilles pour la vision industrielle, les robots AGV ou la reconnaissance faciale, la distorsion est votre ennemie. Mais les fournisseurs adorent jouer à des jeux avec ce numéro.

Vous verrez peut-être une fiche technique indiquant « Distorsion : < 2 % ». Ça a l’air génial, non ? Mais vous devez demander :S'agit-il d'une distorsion optique ou d'une distorsion TV ?

• Distorsion optique :Une valeur mathématique qui paraît toujours inférieure sur le papier.

• Distorsion TV :Comment la distorsion apparaît réellement sur un moniteur ou sur un algorithme d'IA. Il s'agit généralement d'un nombre beaucoup plus élevé.

• Le correctif d'approvisionnement :Si votre logiciel d'IA a besoin de lignes droites, exigez strictement leDistorsion TVvaleur. Ne vous laissez pas berner par le nombre « optique » artificiellement bas.

3. Structure de l'objectif (par exemple, 1G3P) : le problème du « flou d'été »

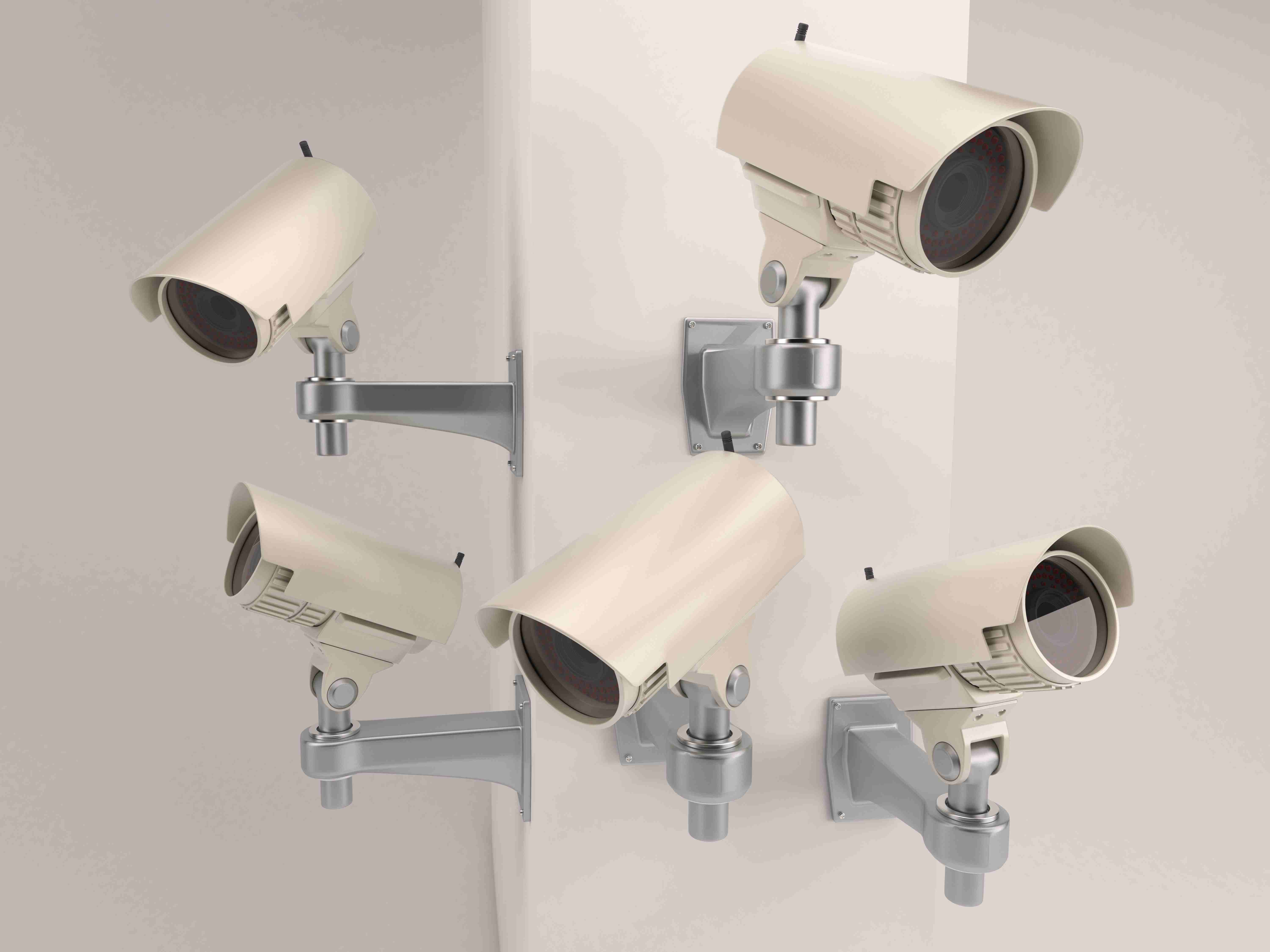

Vous testez un objectif tout plastique (4P) bon marché dans un laboratoire climatisé, et il semble fantastique. Vous déployez 10 000 caméras de sécurité au Texas ou à Dubaï. Lorsque l’été arrive, le plastique se dilate, le point focal se déplace et chaque caméra devient floue.

• Le correctif d'approvisionnement :Regardez la composition structurelle sur la fiche technique. Pour les environnements présentant des variations de température, vous avez besoin de verre. UN1G3P (1 verre, 3 plastique)ou2G2Pla structure hybride utilise des éléments en verre de précision pour stabiliser les optiques contre la chaleur. Payer un peu plus pour une structure hybride vous permet d'économiser des coûts de remplacement massifs plus tard.

4. TTL (Longueur Totale de la Piste) & BFL : Le « Crunch » mécanique

Les performances optiques ne signifient rien si l'objectif ne rentre pas physiquement dans le boîtier de votre appareil photo.

• TTL (longueur totale de la piste) :La distance entre le haut de l’objectif et le capteur d’image. Si le boîtier de votre appareil photo est super compact, un objectif avec un long TTL ne rentrera tout simplement pas derrière le dôme de verre.

• BFL (longueur focale arrière) :La distance entre le bas du barillet d’objectif et le point focal. Si le BFL est trop court, le fait de visser l'objectif M12 dans la monture le fera s'écraser physiquement (et casser) votre coûteux filtre IR-CUT.

5. Nombre F par rapport à la transmission réelle (revêtements)

Une ouverture F1.6 provenant d'une usine bon marché et une ouverture F1.6 d'un fabricant haut de gammepaslaisser entrer la même quantité de lumière.

Pourquoi? Parce que le verre nu reflète la lumière. Les fabricants de verres haut de gamme utilisent des revêtements antireflet multicouches à large bande (AR Coatings) sur chaque morceau de verre pour garantir une transmission lumineuse de plus de 98 %. Les fabricants bon marché évitent les revêtements pour économiser de l'argent, ce qui entraîne une image sombre et bruyante malgré le bon « numéro F ».

• Le correctif d'approvisionnement :Renseignez-vous auprès du fournisseur sur ses processus de revêtement. Si l'objectif est incroyablement bon marché, ils ont probablement fait des compromis sur les revêtements AR.

L’essentiel pour l’approvisionnement

Arrêtez d'acheter des objectifs uniquement basés sur les mégapixels et le prix. La prochaine fois qu'un fournisseur vous remettra un devis, vérifiez son CRA, confirmez la distorsion du téléviseur, vérifiez le TTL par rapport à vos dessins mécaniques et renseignez-vous sur le rapport verre/plastique.

Chez Shanghai Silk Optical Technology Co., Ltd., nous ne vous envoyons pas seulement une liste de prix ; nous fournissons des données d’ingénierie optique complètes et transparentes. Nous aidons les équipes d'approvisionnement à adapter de manière transparente les optiques de précision à leurs exigences exactes en matière de capteurs et d'environnement, garantissant ainsi que votre chaîne d'assemblage fonctionne sans une seule surprise « cachée ».
