Les tests MTF expliqués : comment les ingénieurs évaluent les performances des objectifs

Lors de la sélection d'un objectif d'appareil photo, de nombreux acheteurs examinent des spécifications telles que la distance focale, l'ouverture, la taille du capteur et la prise en charge des mégapixels.

Cependant, une question est souvent négligée :

Comment les ingénieurs peuvent-ils savoir si un objectif est réellement bon ?

La réponse est le test optique.

Parmi toutes les méthodes d'évaluation des verres, le test MTF est l'un des outils les plus importants utilisés par les ingénieurs optiques pour mesurer les performances réelles des verres.

MTF aide à répondre à une question simple mais cruciale :

Quelle quantité de détails et de contraste un objectif peut-il réellement fournir au capteur d'image ?

C'est pourquoi les fabricants d'appareils photo professionnels, les ingénieurs optiques et les fournisseurs d'objectifs accordent une attention particulière aux données MTF.

Parce qu'un objectif ne se juge pas d'après ce qui est écrit sur une fiche technique.

On le juge à la qualité de l'image qu'il produit.

Qu’est-ce que le MTF ?

MTF signifie Fonction de transfert de modulation.

Le nom semble compliqué, mais le concept est relativement simple.

Un objectif ne capture pas parfaitement une image. Au cours du processus d’imagerie, certains détails et contrastes sont inévitablement perdus.

MTF mesure l'efficacité avec laquelle un objectif transfère le contraste du monde réel au capteur de l'appareil photo.

En termes simples :

Un MTF plus élevé signifie que l’objectif peut reproduire des détails plus fins avec un meilleur contraste.

Par exemple:

Imaginez photographier un bâtiment avec de nombreuses petites fenêtres.

Une lentille aux performances optiques médiocres peut capturer la forme générale du bâtiment mais perdre les détails des fenêtres individuelles.

Un objectif doté de fortes performances MTF peut préserver plus clairement ces fines structures.

Cette capacité à reproduire les détails est ce que les ingénieurs appellent la résolution optique.

Pourquoi les mégapixels ne suffisent pas

Un malentendu courant dans l’industrie de la caméra est le suivant :

"Plus de mégapixels signifie toujours une meilleure qualité d'image."

Cependant, le capteur ne constitue qu’une partie du système d’imagerie.

Un capteur 8MP ne produit pas automatiquement une image de qualité 8MP.

L'objectif doit être capable de résoudre suffisamment de détails pour que le capteur puisse utiliser ces pixels efficacement.

Si les performances de l'objectif sont insuffisantes, le capteur peut simplement capturer une version plus grande d'une image douce.

C'est pourquoi les ingénieurs disent souvent :

Le capteur enregistre les informations, mais l'objectif détermine la quantité d'informations qui parvient au capteur.

Les tests MTF permettent d'évaluer si l'objectif peut réellement prendre en charge la capacité de résolution du système de caméra.

Comment les ingénieurs effectuent les tests MTF

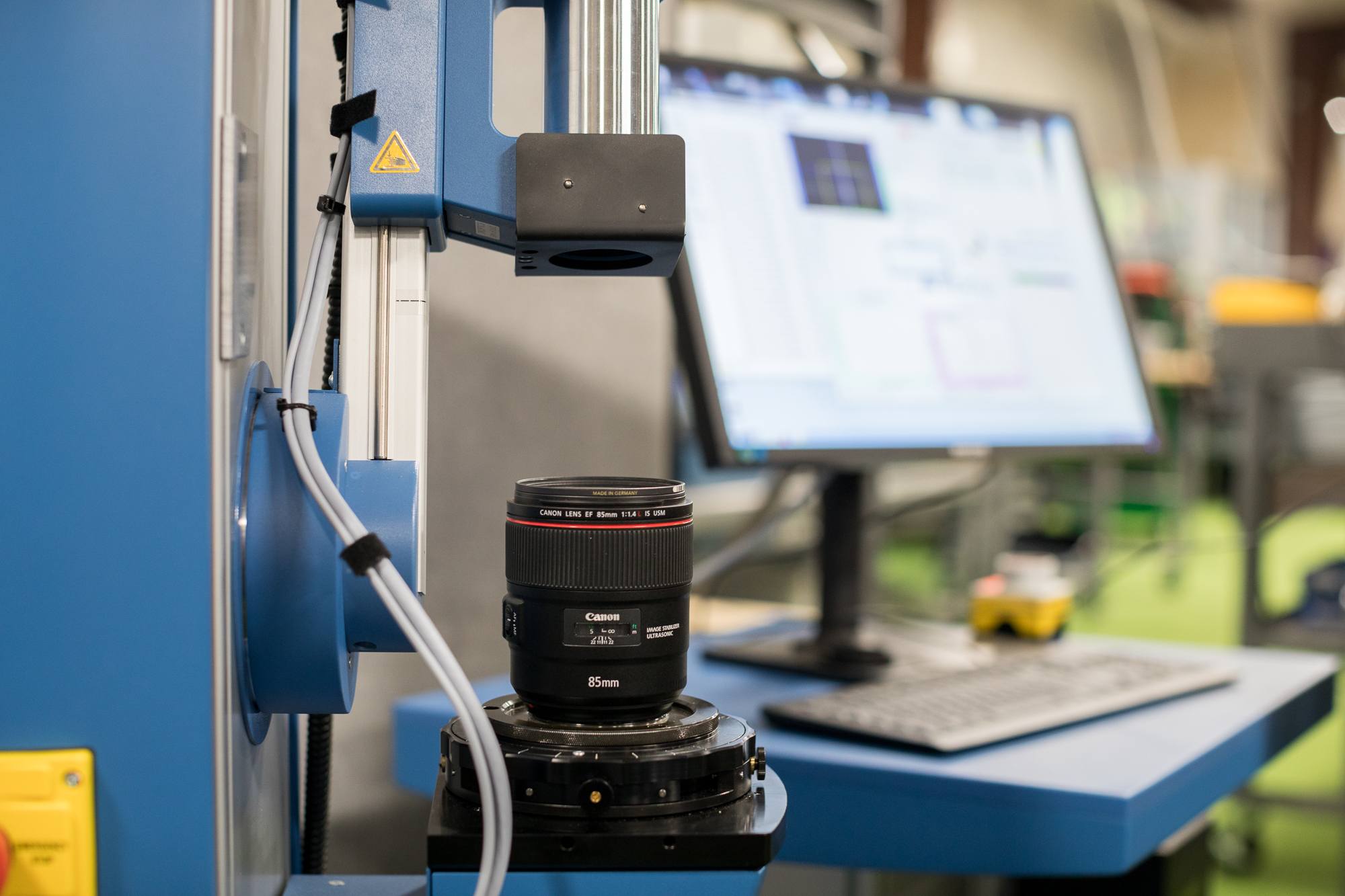

Lors des tests MTF, les ingénieurs utilisent généralement un environnement de test contrôlé.

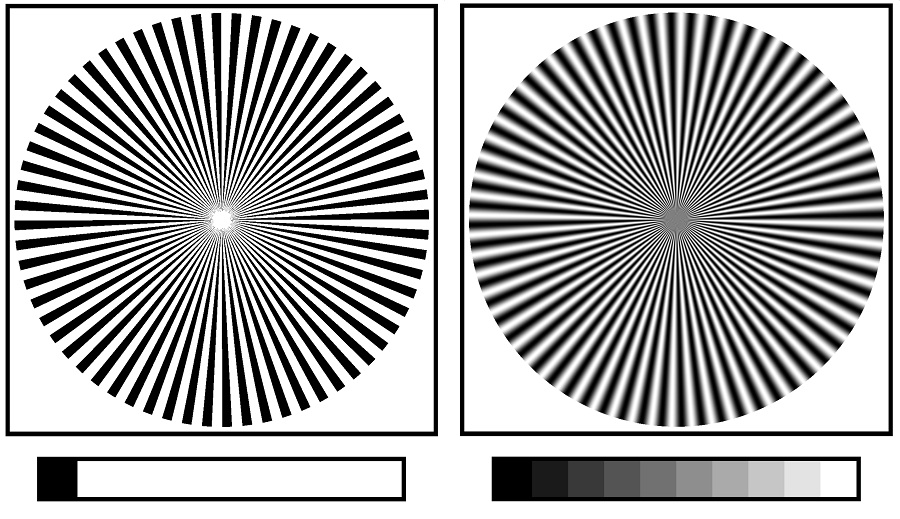

Un objectif est monté avec un capteur d'appareil photo spécifique ou un système de mesure optique et testé à l'aide de modèles spécialement conçus.

Le système analyse dans quelle mesure l'objectif reproduit différents niveaux de détail.

Plusieurs facteurs sont évalués :

1. Capacité de résolution

La lentille est testée pour déterminer dans quelle mesure elle peut reproduire des structures fines.

Ceci est particulièrement important pour :

Caméras de sécurité

Systèmes d'inspection industrielle

Vision industrielle

Imagerie médicale

Caméras IA

Un objectif peut sembler net à un niveau de base, mais échouer lors de la capture de petits objets ou de détails éloignés.

2. Performances de contraste

La résolution ne consiste pas seulement à voir les lignes.

Un bon objectif doit également maintenir le contraste.

Par exemple, deux objets peuvent avoir des limites claires dans la réalité, mais un objectif de mauvaise qualité peut les faire paraître fusionnés car la différence de contraste est réduite.

MTF évalue dans quelle mesure l'objectif maintient le contraste à différents niveaux de détail.

3. Performances centrales et périphériques

Une erreur courante lors de l’évaluation des lentilles consiste à vérifier uniquement la zone centrale.

Cependant, les applications réelles nécessitent des performances sur l’ensemble de l’image.

Pour les caméras de sécurité grand angle ou les caméras de drones, les performances de pointe sont particulièrement importantes.

Un objectif peut offrir une excellente netteté centrale mais présenter une clarté réduite près des coins.

Les tests MTF permettent aux ingénieurs d'évaluer :

Résolution centrale

Performances de milieu de terrain

Netteté des bords

Un objectif bien conçu doit maintenir des performances équilibrées sur l’ensemble de l’image.

Comprendre les courbes MTF

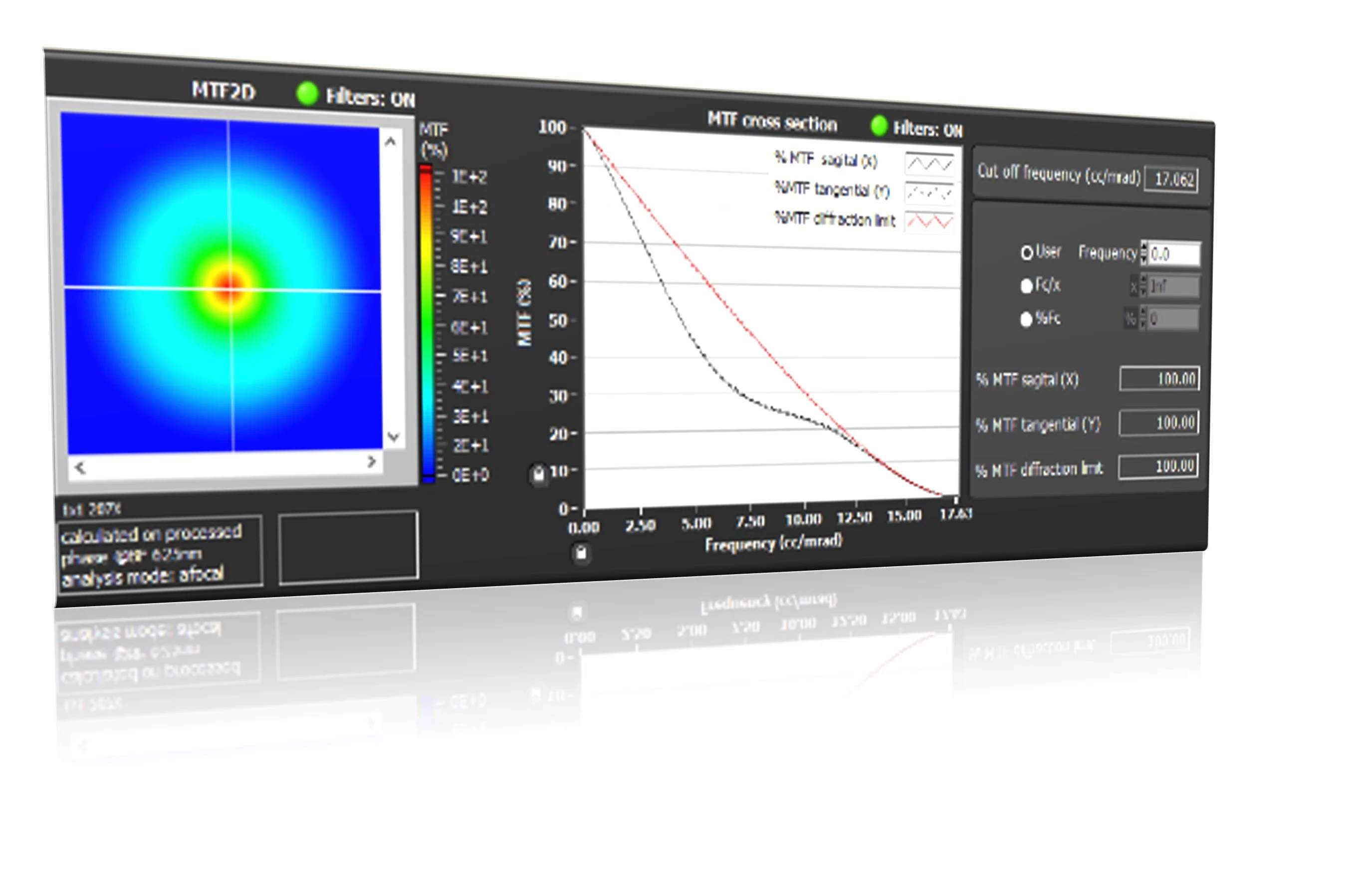

Les résultats MTF sont généralement affichés sous forme de graphique.

Bien que les graphiques MTF puissent paraître techniques, l’idée de base est simple.

L'axe horizontal représente généralement la fréquence spatiale.

Cela signifie à quel point les détails sont fins.

L'axe vertical représente la transmission du contraste.

Une valeur plus élevée signifie que l’objectif conserve plus de contraste.

En général:

Un MTF élevé aux basses fréquences signifie une bonne reproduction du contraste

Un MTF élevé à hautes fréquences signifie une meilleure résolution des détails fins

Un objectif doté de performances élevées maintient des valeurs MTF plus élevées à mesure que les détails deviennent plus fins.

Pourquoi MTF est important dans différentes applications

Différentes applications de caméra ont des exigences optiques différentes.

Surveillance de sécurité

Les caméras de sécurité fonctionnent souvent dans des conditions difficiles :

Faible luminosité

Longues distances

Scènes larges

Déplacer des objets

Un objectif avec de bonnes performances MTF peut aider à maintenir :

Détails du visage

Informations sur le véhicule

Précision de la reconnaissance des objets

En particulier dans les systèmes de surveillance basés sur l’IA, la qualité de l’image affecte directement les performances de détection.

Vision industrielle

Les systèmes de vision industrielle inspectent souvent les petites différences.

Les exemples incluent :

Défauts du produit

Erreurs de fabrication

Positionnement des composants

Une petite perte de détails peut affecter la précision de l’inspection.

Les objectifs à MTF élevé fournissent des données d'image plus claires et plus fiables.

Robotique et vision IA

Les robots s'appuient sur des caméras pour comprendre leur environnement.

Ils doivent reconnaître :

Objets

Obstacles

Personnes

Mouvement

Une mauvaise résolution optique crée une incertitude pour les algorithmes d’IA.

De meilleures performances de l'objectif fournissent une entrée visuelle plus propre.

Imagerie médicale

Les dispositifs médicaux nécessitent souvent des systèmes optiques compacts mais performants.

Dans ces applications, la clarté de l’image peut influencer directement le diagnostic et l’analyse.

MTF aide les ingénieurs à garantir que les systèmes optiques répondent aux exigences strictes en matière d'imagerie.

MTF n'est pas la seule norme d'évaluation des objectifs

Bien que le FMT soit extrêmement important, les ingénieurs n’évaluent pas les verres en utilisant un seul paramètre.

Une évaluation optique complète peut également inclure :

Distorsion

Aberration chromatique

Éclairage relatif

Ghosting

Flare

Stabilité de la mise au point

Performance en température

Tolérance mécanique

Un objectif doté d'un excellent MTF mais d'une faible fiabilité peut ne pas convenir aux produits du monde réel.

L’ingénierie optique est toujours une question d’équilibre.

Le meilleur objectif n’est pas simplement celui qui porte le chiffre le plus élevé.

C'est celui qui fonctionne de manière fiable dans l'application prévue.

Comment les fabricants de verres professionnels utilisent les données MTF

Pour les fabricants d’optiques, les tests MTF ne sont pas seulement un outil de développement.

C'est également une méthode de contrôle qualité importante.

Lors du développement des lentilles, les ingénieurs utilisent les résultats MTF pour :

Optimiser la conception optique

Ajuster les structures de lentilles

Comparer différents matériaux

Améliorer la précision de l'assemblage

Lors de la production de masse, les tests MTF permettent de garantir la cohérence entre les différents lots.

Ceci est particulièrement important car produire un excellent prototype est beaucoup plus facile que de produire des milliers d’objectifs identiques.

Un fabricant de lentilles fiable doit contrôler à la fois la conception optique et les processus de fabrication.

Boshi Optics : se concentrer sur les performances optiques réelles

Chez Boshi Optics, nous comprenons que les clients n'achètent pas d'objectifs uniquement en fonction des spécifications.

Ils achètent des performances d’imagerie fiables.

Pour les applications telles que la surveillance de sécurité, la vision IA, les drones, les caméras automobiles, l'imagerie médicale et les systèmes industriels, la qualité optique affecte directement l'expérience du produit final.

Grâce à la conception optique, à la fabrication de précision et à l'évaluation des performances, Boshi Optics se concentre sur la création de solutions de lentilles qui offrent une qualité d'image stable dans les applications du monde réel.

Parce que dans les systèmes de caméras modernes :

Plus de pixels ne signifie pas automatiquement plus d'informations.

Une meilleure optique crée de meilleures images.

Et de meilleures images créent de meilleures décisions.

Conclusion

Les tests MTF sont l’un des outils les plus précieux utilisés par les ingénieurs pour comprendre les performances des objectifs.

Il révèle ce que les nombres de mégapixels ne peuvent pas afficher :

Avec quelle clarté un objectif reproduit les détails

Dans quelle mesure il maintient le contraste

Si la netteté est cohérente sur toute l'image

Si le système optique peut réellement prendre en charge le capteur

Lors du choix d’un objectif d’appareil photo, il est essentiel d’aller au-delà des spécifications et de comprendre les performances optiques.

Un objectif de haute qualité n’est pas simplement un morceau de verre.

C’est la base qui permet à l’ensemble du système d’imagerie de fonctionner.
