À l’intérieur d’une usine de lentilles optiques : de la conception à la production de masse

Lorsque les gens regardent l’objectif d’un appareil photo, ils voient généralement un petit composant optique composé de verre et de plastique.

Mais derrière cette petite lentille se cache un processus beaucoup plus compliqué.

Une lentille optique professionnelle est le résultat de centaines de décisions techniques :

Comment la structure optique doit-elle être conçue ?

Quels matériaux de verre doivent être sélectionnés ?

Comment contrôler la distorsion ?

Comment l'objectif peut-il maintenir la netteté de l'image ?

Comment des milliers, voire des millions d'unités, peuvent-elles fonctionner de manière cohérente ?

Un objectif qui fonctionne bien en laboratoire n’est qu’un début.

Le véritable défi consiste à transformer une conception optique en un produit fiable pouvant être fabriqué à grande échelle.

C’est ce qui se passe dans une usine moderne de lentilles optiques.

Étape 1 : Comprendre l'application avant de concevoir l'objectif

Un malentendu courant est que le développement des lentilles commence par le choix d’une distance focale.

En réalité, les ingénieurs optiques expérimentés commencent par l’application.

Une caméra de surveillance, une caméra de drone, un appareil d'imagerie médicale, une caméra automobile et un système de vision industrielle ont tous des exigences différentes.

Avant de concevoir un objectif, les ingénieurs doivent comprendre :

Quel capteur sera utilisé ?

Quel champ de vision est requis ?

Dans quel environnement la caméra fonctionnera-t-elle ?

Les performances en faible luminosité sont-elles importantes ?

La distorsion est-elle acceptable ?

Quelle est la résolution nécessaire ?

Quelles sont les limitations mécaniques ?

Un objectif de 4 mm pour une caméra de sécurité et un objectif de 4 mm pour un drone sont des défis optiques complètement différents.

Les chiffres peuvent sembler similaires.

Les exigences techniques ne le sont pas.

Étape 2 : Conception optique et simulation

Une fois les exigences claires, les ingénieurs optiques commencent à concevoir le système de lentilles.

La conception optique moderne implique bien plus que la disposition de plusieurs éléments en verre.

Les ingénieurs doivent optimiser plusieurs facteurs simultanément :

Résolution

Contraste

Distorsion

Aberration chromatique

Transmission de la lumière

Éclairage relatif

Cercle d'image

Faisabilité de fabrication

Les outils de simulation informatique permettent aux ingénieurs d’évaluer différentes structures optiques avant la production d’échantillons physiques.

Cette étape permet de répondre à des questions importantes :

L'objectif peut-il atteindre la résolution requise ?

Les coins resteront-ils coupants ?

L'objectif peut-il fonctionner avec le capteur sélectionné ?

Comment les performances changeront-elles dans différentes conditions ?

Une bonne conception optique est toujours un équilibre.

Un objectif avec un angle extrêmement grand, une très petite taille, une grande ouverture et une haute résolution semble idéal.

Mais la physique crée toujours des compromis.

Les ingénieurs optiques expérimentés comprennent comment trouver le bon équilibre pour l’application.

Étape 3 : Développement et tests du prototype

Une fois la conception optique terminée, des prototypes sont produits.

Cette étape est celle où la théorie rencontre la réalité.

Un objectif simulé peut paraître parfait sur un écran d’ordinateur.

Le monde physique introduit de nouveaux défis :

Tolérance de fabrication

Variation matérielle

Précision de l'assemblage

Structure mécanique

Compatibilité des capteurs

Les tests de prototypes comprennent généralement :

Tests de performances optiques

Les ingénieurs évaluent :

Résolution

Performances MTF

Distorsion

Uniformité de la luminosité

Performance des couleurs

Essais mécaniques

Le verre doit également répondre à des exigences physiques :

Compatibilité de montage

Restrictions de taille

Précision de l'assemblage

Fiabilité structurelle

Tests environnementaux

Selon l'application, les lentilles peuvent devoir résister à :

Changements de température

Vibrations

Humidité

Opération à long terme

L’objectif du développement de prototypes n’est pas simplement de créer un bon échantillon.

L’objectif est de créer une conception qui puisse éventuellement devenir un produit de production stable.

Étape 4 : Fabrication optique de précision

Après approbation, l’objectif entre en production de masse.

C’est là qu’un fabricant d’optique professionnel montre ses réelles capacités.

La fabrication optique implique plusieurs processus :

Traitement des composants optiques

Les éléments en verre nécessitent un traitement précis pour obtenir les performances optiques requises.

Petites différences dans :

Précision des surfaces

Épaisseur

Courbure

peut affecter la qualité de l’image finale.

Fabrication et injection de moules

Pour de nombreux objectifs d’appareils photo compacts, les composants optiques et les pièces structurelles en plastique sont largement utilisés.

Les moules de précision sont essentiels car de petites différences dimensionnelles peuvent influencer :

Précision de la mise au point

Cohérence de l'assemblage

Alignement optique

Revêtement des lentilles

Les revêtements optiques améliorent :

Transmission de la lumière

Contrôle de la réflexion

Contraste de l'image

Un processus de revêtement de haute qualité permet de réduire les problèmes optiques indésirables tels que les reflets et les images fantômes.

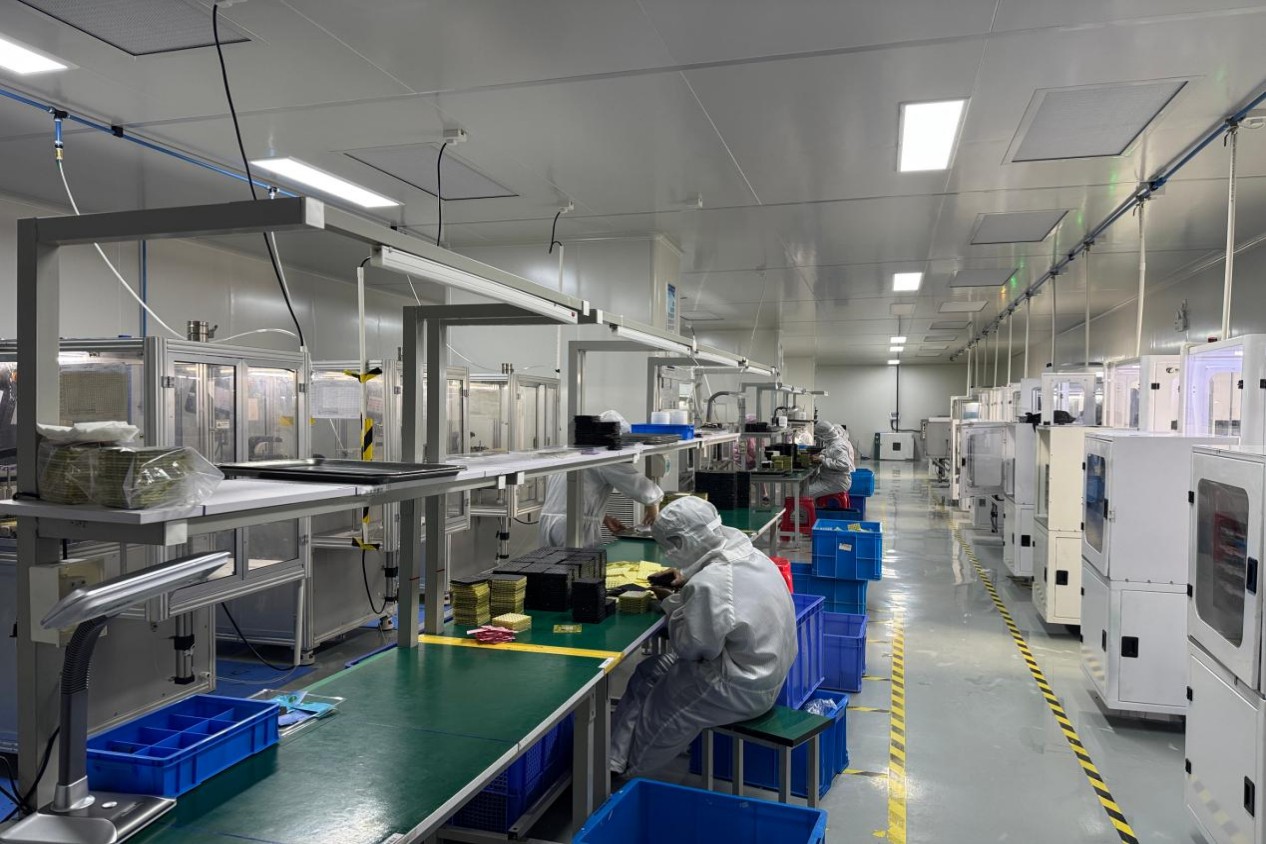

Étape 5 : Assemblage de l'objectif

L’assemblage de l’objectif peut paraître simple de l’extérieur.

Cependant, l'alignement optique est extrêmement sensible.

Lors du montage, les ingénieurs doivent contrôler :

Positionnement des éléments

Espacement des lentilles

Alignement de l'axe optique

Position de mise au point

Même de minuscules erreurs de montage peuvent influencer :

Netteté

Cohérence de l'image

Performances MTF

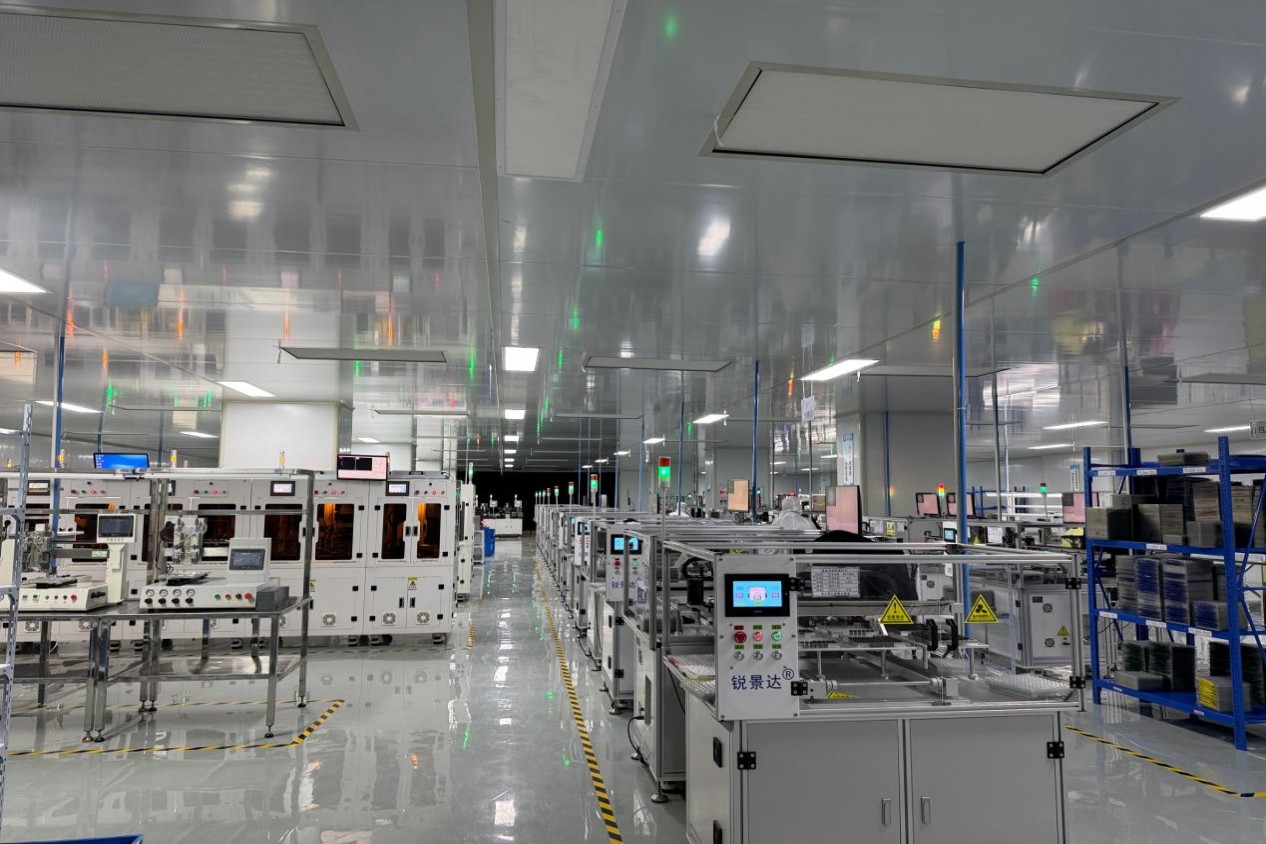

C’est pourquoi les équipements automatisés d’assemblage et d’inspection de précision sont devenus de plus en plus importants dans les usines d’optique modernes.

Étape 6 : Contrôle qualité et tests optiques

Produire un excellent objectif n’est pas la partie la plus difficile.

Produire des milliers de lentilles identiques l’est.

La production de masse nécessite un contrôle qualité strict.

Les fabricants d'optique professionnels utilisent des systèmes de test pour garantir la cohérence entre les différents lots de production.

Les méthodes d'inspection courantes comprennent :

Test MTF

Mesure optique

Test d'excentricité

Contrôle dimensionnel

Tests environnementaux

Le but est simple :

Le 10 000ème objectif devrait fonctionner comme le premier échantillon approuvé.

Étape 7 : De la production en usine à l’application client

Un objectif n’existe pas seul.

Il fait partie d’un système d’imagerie complet.

Un fabricant de lentilles professionnel doit comprendre les performances de la lentille après intégration.

Par exemple:

Un fabricant de caméras de sécurité se soucie de :

Imagerie nocturne

Reconnaissance IA

Surveillance à grande échelle

Une entreprise de drones se soucie de :

Poids

Champ de vision

Performance en faible luminosité

Un fabricant de robots se soucie de :

Précision

Fiabilité

Perception en temps réel

Les meilleurs fournisseurs d’optique ne se contentent pas de fabriquer des lentilles.

Ils aident les clients à résoudre les problèmes d’imagerie.

Inside Boshi Optics : combiner la conception optique et la capacité de fabrication

ÀOptique Boshi, nous pensons que le succès des produits optiques nécessite à la fois des connaissances en ingénierie et une expérience en fabrication.

Notre processus de fabrication optique couvre plusieurs étapes, notamment le traitement des composants optiques, la fabrication de moules de précision, le moulage par injection, l'assemblage des lentilles et l'inspection qualité.

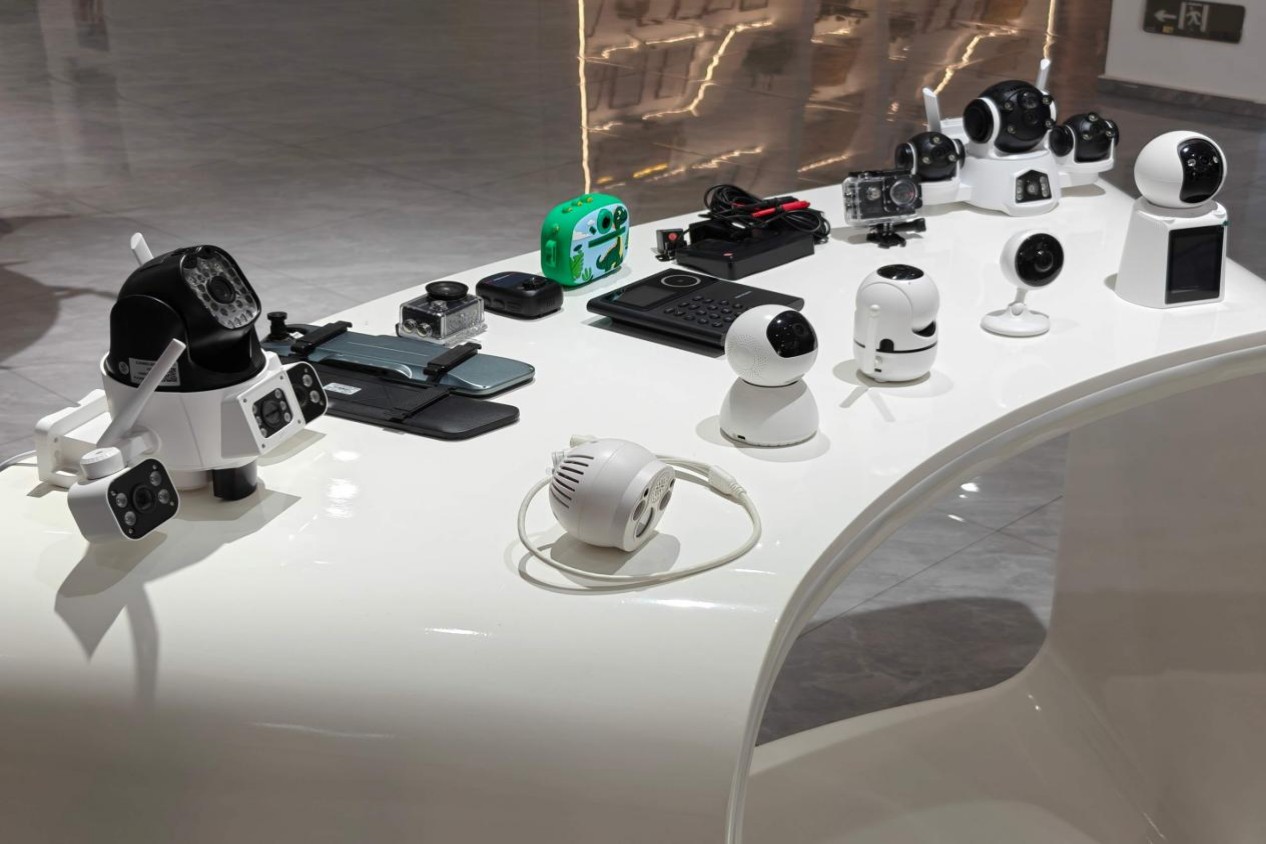

Avec des capacités couvrant le développement optique, la production, l'assemblage automatisé et les tests optiques, Boshi Optics soutient ses clients dans des applications telles que les caméras de sécurité, les systèmes de vision IA, les drones, l'imagerie automobile, les dispositifs médicaux et les caméras industrielles.

Parce que dans la fabrication optique, la capacité de conception et la capacité de fabrication ne peuvent être séparées.

Une conception optique parfaite qui ne peut être produite de manière cohérente n’est pas un produit réussi.

Réflexion finale : l'objectif derrière chaque appareil photo a une histoire

L’objectif d’un appareil photo peut paraître petit.

Mais créer un objectif fiable nécessite :

Ingénierie optique

Fabrication de précision

Expérience de test

Gestion de la production

Amélioration continue

Le voyage depuis le concept de conception jusqu'à la production de masse est le lieu où se construit une véritable expertise optique.

Et c’est ce qui différencie un fournisseur de verres d’un véritable partenaire de fabrication d’optiques.
