Comment choisir un fabricant de lentilles optiques fiable en Chine

La Chine possède l’une des chaînes d’approvisionnement de fabrication d’optique les plus complètes au monde. Les acheteurs peuvent trouver des milliers de fournisseurs proposant des objectifs de vidéosurveillance, des objectifs de caméra automobile, des objectifs de drones, des objectifs d'endoscope, des objectifs de vision industrielle et des composants optiques personnalisés.

La difficulté n'est pas de trouver un fournisseur. La difficulté est de trouver un fabricant capable de fournir de manière constante la qualité d'image promise lors de la phase d'échantillonnage.

Les objectifs des appareils photo peuvent paraître simples de l'extérieur, mais les performances optiques dépendent de la conception, des matériaux, de la précision du moulage, du revêtement, de l'assemblage, de la mise au point et de l'inspection. Deux objectifs ayant la même distance focale, la même ouverture et la même monture peuvent produire des résultats complètement différents.

Un fabricant de lentilles optiques fiable ne doit donc pas être évalué uniquement en fonction du prix, du délai de livraison ou du nombre de produits présentés dans un catalogue.

1. Confirmez si le fournisseur est un véritable fabricant

La première étape consiste à comprendre ce que le fournisseur produit réellement en interne.

Certaines entreprises se concentrent principalement sur le commerce et achètent des lentilles terminées auprès d’autres usines. Cela peut être acceptable pour des produits standards, mais cela peut devenir un problème lorsqu'un projet nécessite une modification technique, une analyse des défaillances ou une production de masse stable.

Un fabricant de lentilles optiques compétent doit contrôler ou gérer étroitement les processus clés tels que :

Conception optique

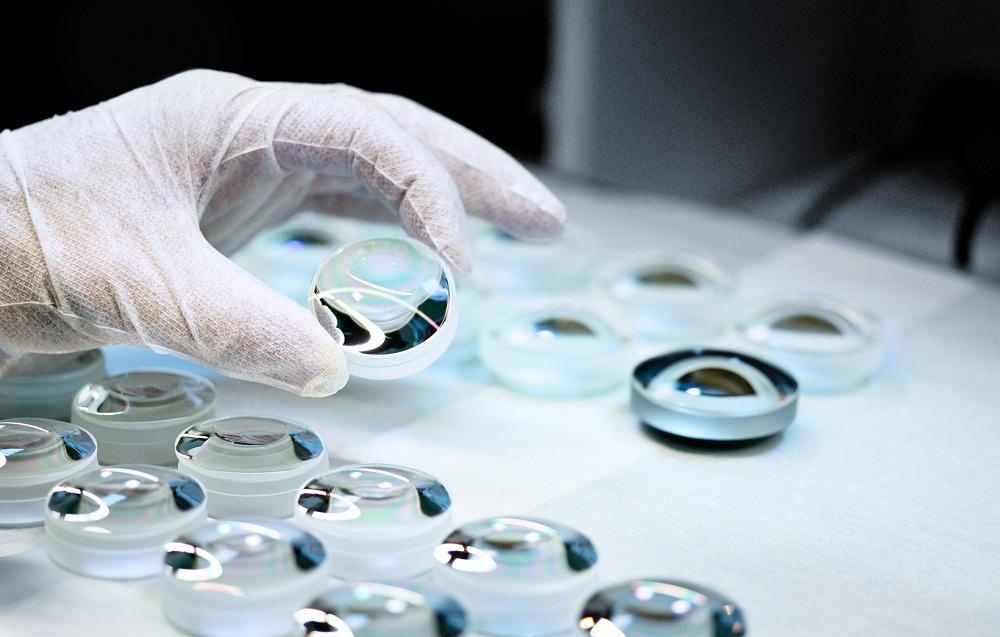

Traitement des lentilles en verre

Moulage par injection de lentilles en plastique

Fabrication de moules de précision

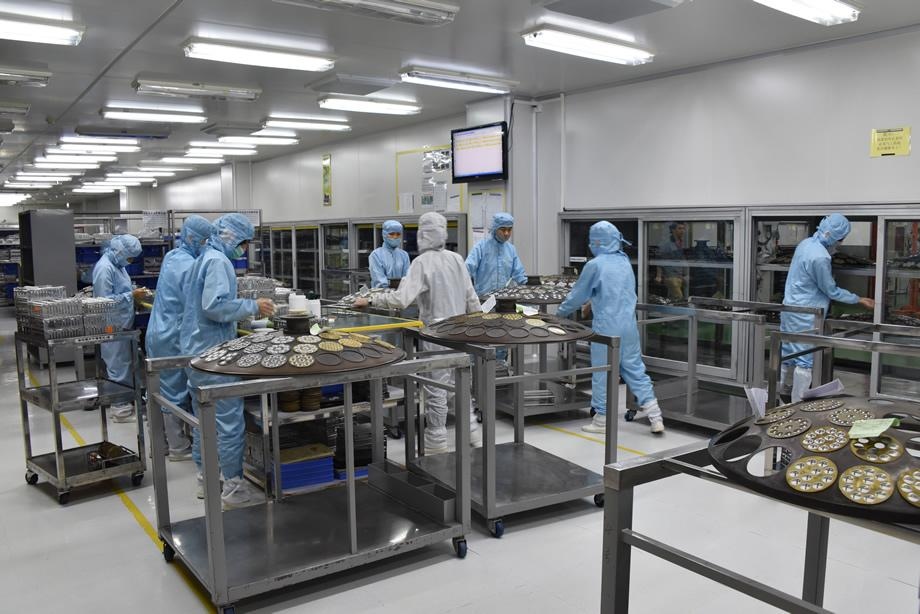

Revêtement optique

Production de barillets d'objectif

Assemblage de lentilles

Mise au point et durcissement de l'adhésif

Test MTF

Contrôle final

L’avantage d’un fabricant intégré n’est pas simplement un coût moindre. Le plus grand avantage est une résolution plus rapide des problèmes.

Lorsqu'une image présente des coins flous, des nuances de couleur, une variation de mise au point ou un mauvais contraste en basse lumière, la cause peut provenir de la conception optique, du centrage de l'élément, de la tolérance du barillet, de l'épaisseur du filtre, de la pression de l'assemblage ou de la correspondance du capteur.

Un fabricant disposant d’un contrôle d’ingénierie et de production peut en rechercher la cause. Un revendeur ne peut généralement que transmettre la plainte.

2. Évaluez la capacité d’ingénierie, et non la taille du catalogue

Un large catalogue de produits ne signifie pas automatiquement une ingénierie optique solide.

Un test plus utile consiste à fournir au fournisseur les exigences réelles de votre projet et à observer les questions qu'il pose.

Un fabricant professionnel de lentilles optiques doit confirmer des informations telles que :

Modèle de capteur et format de capteur

Taille des pixels et résolution cible

Champ de vision requis

Distance de travail

Espace d'installation disponible

Environnement d'éclairage

Exigences en matière d'imagerie de jour et de nuit

Limites de distorsion

Exigences de l'ARC

Température de fonctionnement

Exigences d'étanchéité ou environnementales

Soyez prudent si un fournisseur recommande un objectif après avoir entendu uniquement la distance focale.

Un objectif de 2,8 mm ou 4 mm ne convient pas à tous les appareils photo utilisant la même taille de capteur. La résolution du capteur, le cercle d'image, le CRA, le verre de protection, le filtre anti-IR, la structure du module et la distance d'application peuvent tous affecter le résultat final.

Les meilleurs fournisseurs ne se contentent pas de vendre des modèles d’objectifs existants. Ils aident les clients à traduire les exigences des applications en spécifications optiques.

3. Demandez comment les performances des objectifs sont testées

Des termes tels que « haute résolution », « faible distorsion » et « bonne vision nocturne » sont faciles à imprimer sur une page produit.

Les données de test sont plus significatives.

En fonction de l'application, un fabricant de lentilles fiable doit être en mesure d'effectuer ou de fournir :

Test MTF

Test de résolution

Mesure du champ de vision

Mesure de distorsion

Test d'éclairage relatif

Évaluation de l'ARC

Contrôle de l'excentricité

Mesure dimensionnelle

Cycle de température

Test d'étanchéité

Tests de concentration jour et nuit

Le MTF est particulièrement important car les étiquettes mégapixels ne racontent pas toute l’histoire.

Deux objectifs peuvent tous deux être décrits comme adaptés aux appareils photo 5MP, mais l'un peut maintenir un bon contraste sur l'image tandis que l'autre devient sensiblement doux près des bords.

Les acheteurs doivent également se demander si les tests optiques sont effectués uniquement sur des échantillons de développement ou lors de la production de masse.

Produire un excellent échantillon est relativement facile. Produire des milliers de verres aux performances constantes constitue le véritable défi.

4. Faites attention à la cohérence de l'échantillon à la production

De nombreux projets de caméras rencontrent le même problème :

Les échantillons semblent bons, mais les unités de production en série présentent une mise au point ou une netteté des bords incohérente.

Les performances des objectifs peuvent changer en raison de très petites variations dans :

Espacement des lentilles

Centrage des éléments

Dimensions du canon

Volume adhésif

Force d'assemblage

Position de mise au point

Installation du filtre

Alignement du capteur

Un fabricant fiable doit disposer de contrôles de processus clairs pour ces variables.

Les questions utiles incluent :

La mise au point est-elle effectuée manuellement ou automatiquement ?

Le tri MTF est-il utilisé ?

Comment les échantillons dorés sont-ils gérés ?

Les lots de production peuvent-ils être tracés ?

Comment les unités défectueuses sont-elles analysées ?

Comment les modifications techniques sont-elles enregistrées ?

Le prix unitaire le moins cher peut rapidement devenir élevé lorsque des lentilles incohérentes entraînent des retouches, des retards d'expédition, des plaintes de clients ou des retours sur le terrain.

En optique, la cohérence fait partie du produit.

5. Choisissez un fabricant avec une expérience d'application pertinente

Différentes applications d'imagerie nécessitent différentes priorités optiques.

L'objectif d'une caméra de sécurité peut se concentrer sur :

Sensibilité à faible luminosité

Large couverture de scène

Stabilité de la mise au point jour et nuit

Longue durée de vie

Reconnaissance humaine et véhicule

Un objectif de caméra de tableau de bord peut nécessiter :

Imagerie dynamique large

Résistance à la température

Structure compacte

Performance stable sous vibration

Un objectif de drone peut prioriser :

Construction légère

Large champ de vision

Clarté des mouvements

TTL compact

Une lentille d'endoscope médical peut nécessiter :

Dimensions extrêmement petites

Courte distance de travail

Profondeur de champ contrôlée

Précision des couleurs

Performances imperméables

Les fabricants ayant une expérience dans plusieurs secteurs sont souvent mieux à même de comprendre les compromis au niveau du système.

Optique Boshidéveloppe des solutions optiques pour la surveillance de sécurité, l'imagerie automobile, les appareils intelligents, les drones, l'imagerie médicale, la robotique et d'autres systèmes visuels. Cette vaste expérience aide l'entreprise à évaluer un objectif en fonction de l'application finale plutôt que de traiter chaque demande comme une simple sélection de distance focale.

6. Ne jugez pas les objectifs à faible luminosité uniquement par le nombre F

Les performances en basse lumière sont devenues de plus en plus importantes dans les caméras de sécurité, les transports intelligents, la robotique et les systèmes de vision IA.

Un nombre F plus petit signifie généralement une plus grande ouverture et plus de lumière entrant dans l’objectif. Cependant, l’ouverture à elle seule ne garantit pas une bonne qualité d’image.

Les systèmes optiques à grande ouverture doivent également contrôler :

Aberration sphérique

Coma

Aberration chromatique

Netteté des bords

Éclairage relatif

Ghosting

Cohérence de la concentration

Un objectif F1.0 peut paraître impressionnant sur une fiche technique, mais le véritable défi consiste à maintenir une résolution utilisable et des performances de production stables à une si grande ouverture.

C'est pourquoi les acheteurs développant des caméras de vision nocturne couleur devraient demander des résultats d'imagerie réels, des données MTF et des comparaisons en faible luminosité plutôt que de se fier uniquement à la valeur d'ouverture.

7. Comprendre la différence entre l'imagerie infrarouge et l'imagerie à lumière noire

Les caméras de sécurité infrarouges traditionnelles utilisent des LED IR pour éclairer une scène sombre. Cette solution reste utile dans les environnements peu ou pas lumineux, mais l'image nocturne est généralement monochrome.

Les objectifs des caméras de sécurité à lumière noire suivent une approche différente.

Un objectif de lumière noire à grande ouverture collecte davantage de lumière visible disponible, aidant ainsi l'appareil photo à préserver les informations de couleur dans les environnements sombres. Cela peut être précieux pour :

Identification des vêtements

Reconnaissance des couleurs du véhicule

Surveillance du parking

Surveillance résidentielle

Sécurité des rues

Classification des objets IA

Optique Boshipropose une solution compacte d'objectif de sécurité M12 avec une distance focale de 4 mm, une ouverture F1.0, une compatibilité avec les capteurs 1/2,7 pouces et une prise en charge des systèmes d'imagerie 2 à 5 MP.

L'objectif est conçu pour les applications de surveillance couleur à faible luminosité où la lumière disponible doit être utilisée plus efficacement.

Cependant, un fabricant fiable doit également expliquer clairement les limites : un objectif passif ne peut pas produire des images en vraies couleurs dans l'obscurité absolue sans source de lumière externe.

Pour les environnements complètement sombres, un éclairage infrarouge ou blanc supplémentaire peut toujours être nécessaire.

Une communication technique honnête est l’un des signes les plus clairs d’un fournisseur digne de confiance.

8. Vérifiez la capacité de personnalisation

Les produits standards sont utiles pour les tests initiaux, mais de nombreux projets de caméras nécessitent éventuellement des ajustements.

Les exigences de personnalisation courantes incluent :

Modification de la distance focale

Optimisation du champ de vision

Ajustement de la distorsion

Changements d'ouverture

Différents filtres anti-IR

Optimisation jour et nuit à 850 nm ou 940 nm

Modification du baril ou du filetage

Conception frontale étanche

Intégration du verre de protection

Appariement ARC

Compensation de température

Avant de choisir un fabricant de lentilles optiques en Chine, les acheteurs doivent confirmer si les discussions techniques peuvent impliquer directement les ingénieurs optiques.

Un fournisseur professionnel ne peut pas immédiatement promettre que toutes les exigences sont réalisables. Parfois, la bonne réponse est que l’objectif doit d’abord être testé avec le capteur et le module caméra du client.

Cette réponse peut sembler moins pratique, mais elle évite souvent des erreurs coûteuses.

9. Examiner les systèmes qualité et les équipements de production

Les certifications ne garantissent pas des produits parfaits, mais elles indiquent si un fabricant a mis en place des processus structurés.

Selon le projet, les acheteurs peuvent examiner :

ISO 9001

ISO 14001

ISO 45001

IATF 16949

Inspection des matériaux entrants

Inspection des processus

Normes d'inspection finale

Traçabilité des lots

Procédures d'action corrective

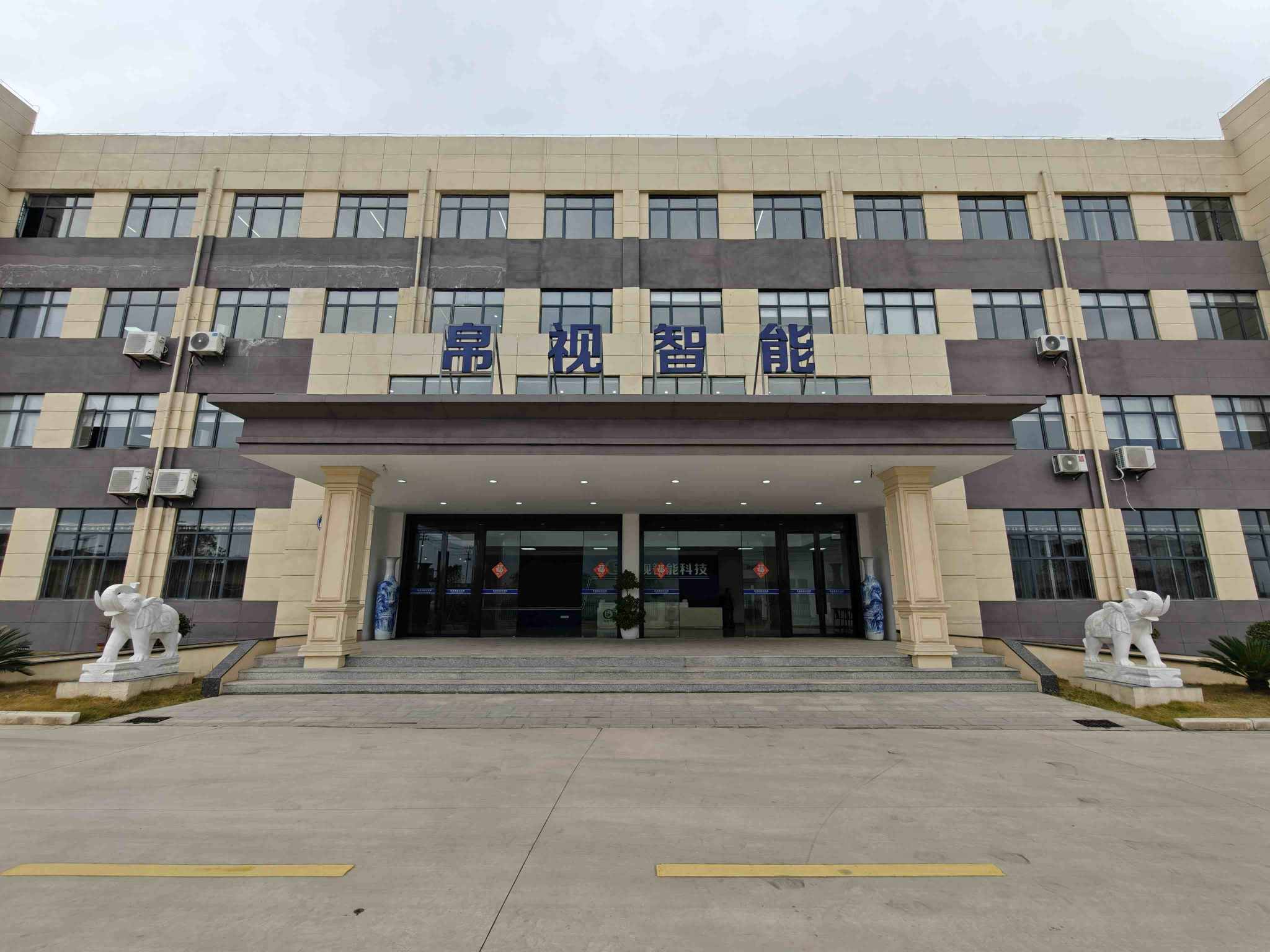

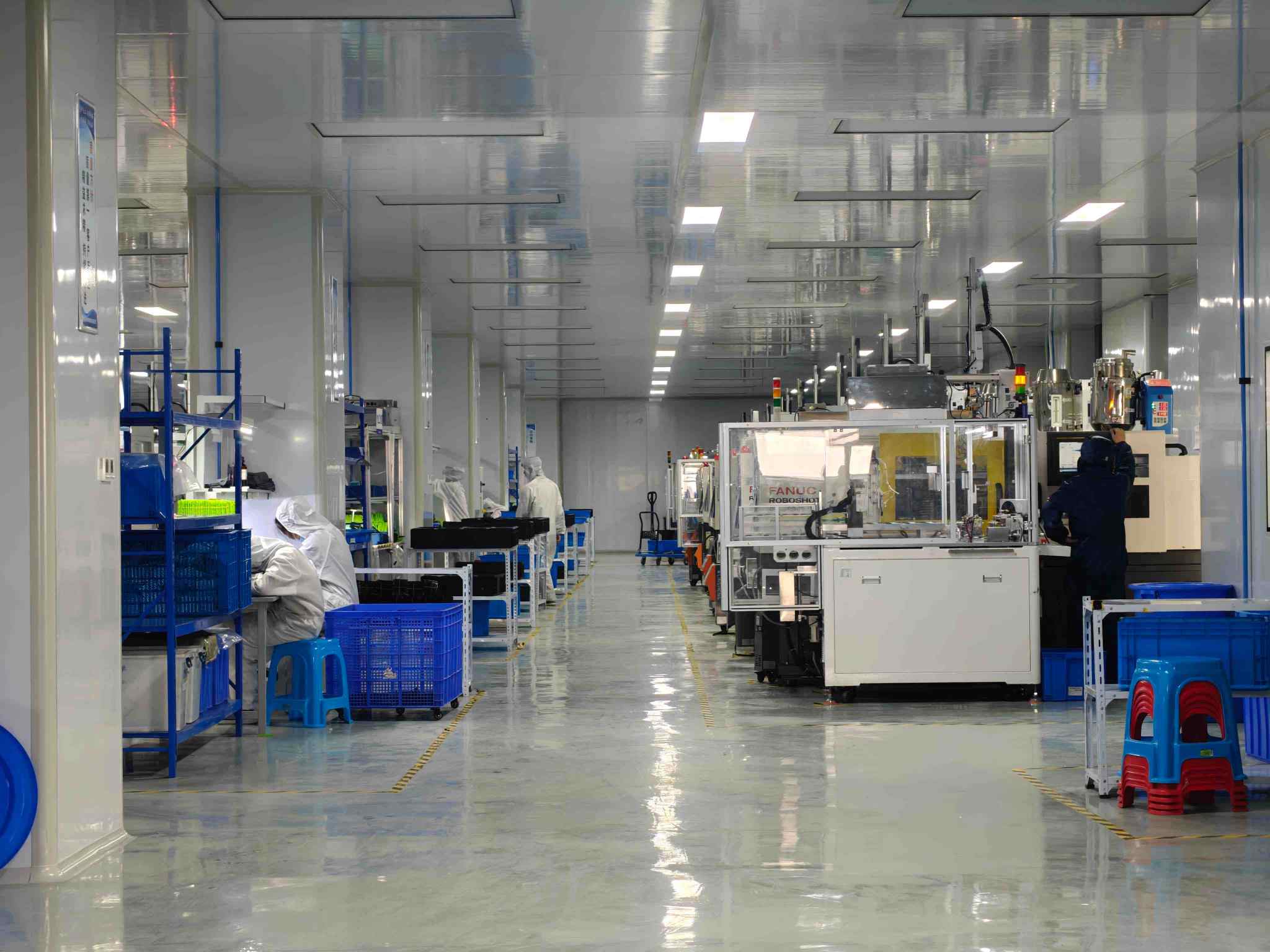

Optique Boshi exploite une chaîne de fabrication intégrée couvrant le traitement optique, le moulage de précision, le moulage par injection, le revêtement, l'assemblage de lentilles et l'inspection qualité.

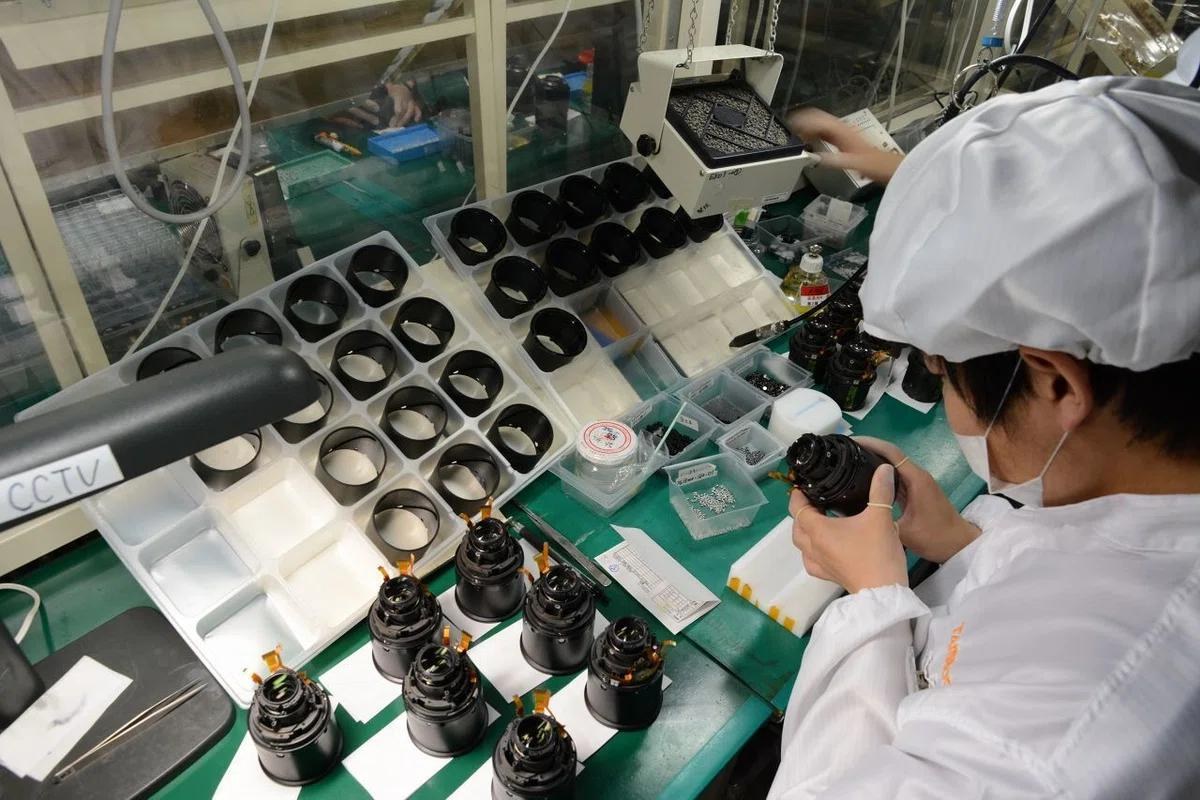

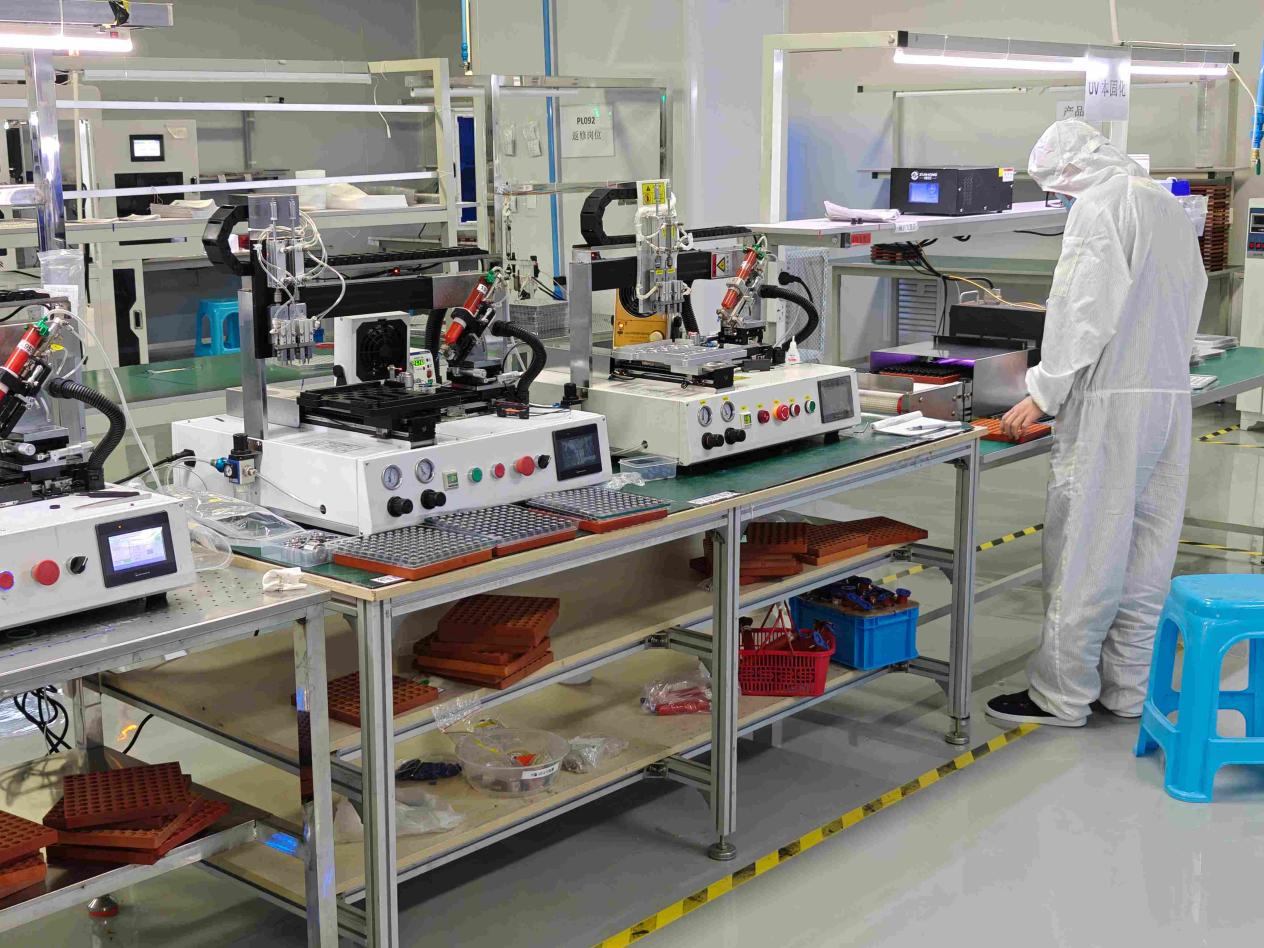

L'entreprise utilise également des équipements pour l'assemblage automatisé, le tri MTF, la mesure dimensionnelle, l'inspection d'excentricité et les tests de fiabilité environnementale.

La valeur de cet équipement n’est pas l’apparence de l’usine. Son objectif est de réduire les variations entre les échantillons et la production de masse.

10. Comparez le coût total du projet, pas seulement le prix unitaire

Le prix est important, en particulier dans les projets de caméras à grand volume.

Mais le devis le plus bas n’est pas toujours la solution la moins coûteuse.

Le coût total d'une lentille comprend :

Prix unitaire

Temps de développement

Temps de réglage de la caméra

Rendement de l'assemblage

Retravailler

Stabilité de la livraison

Analyse des pannes

Retours clients

Réputation du produit

Économiser une petite quantité sur chaque objectif peut ne pas valoir la peine si l'appareil photo nécessite une mise au point répétée ou produit des images de nuit instables.

Le meilleur fabricant de lentilles optiques n’est généralement pas le fournisseur le moins cher.

C'est le fournisseur qui réduit les incertitudes techniques et de production.

Pourquoi les acheteurs travaillent avec Optique Boshi

Optique Boshi combine des capacités d'ingénierie optique, de fabrication, d'assemblage, de test et de personnalisation pour une large gamme d'applications de caméras.

L'entreprise accompagne ses clients avec :

Objectifs de caméra standard et personnalisés

Correspondance du capteur et de l'objectif

Optimisation optique et mécanique

Échantillon d'évaluation

Solutions d'imagerie par faible luminosité

Contrôle qualité de la production de masse

Services OEM et ODM

Pour les projets de caméras de sécurité, Boshi Optics peut fournir des objectifs de surveillance conventionnels, des objectifs grand angle, des objectifs starlight, des solutions infrarouges et des objectifs lumière noire à grande ouverture pour une imagerie nocturne en couleur.

L’objectif n’est pas de promouvoir un objectif pour chaque application.

L'objectif est de sélectionner ou de développer la solution optique la mieux adaptée au capteur, aux conditions d'éclairage, à la structure d'installation et aux exigences d'image.

Conclusion

Choisir un fabricant de lentilles optiques fiable en Chine nécessite bien plus que comparer les prix et les listes de produits.

Les acheteurs doivent évaluer :

Capacité de fabrication réelle

Support d'ingénierie optique

Méthodes de test

Cohérence de la production

Expérience d'application

Capacité de personnalisation

Systèmes qualité

Honnêteté technique

Un fabricant d'objectifs fiable doit comprendre non seulement comment produire un objectif, mais également comment cet objectif affecte l'ensemble du système de caméra.

Optique Boshi accompagne ses clients depuis la sélection optique initiale jusqu'aux tests d'échantillons et à la production de masse, en fournissant des solutions d'objectifs de caméra pour les applications de sécurité, automobiles, médicales, de drones, de robotique et autres applications d'imagerie.

Le bon fournisseur fait plus que livrer des composants optiques.

Un fournisseur fiable aide à contrôler l’image finale.
