Le boom des robots de vision (AGV/AMR) : pourquoi les objectifs standards échouent et ce que signifie réellement « optique personnalisée » Introduction de l'article

1. Le problème des tremblements de terre : antivibration et intégrité structurelle

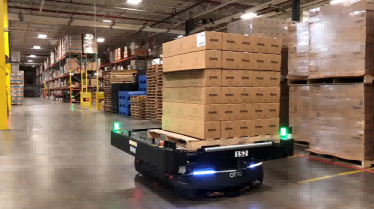

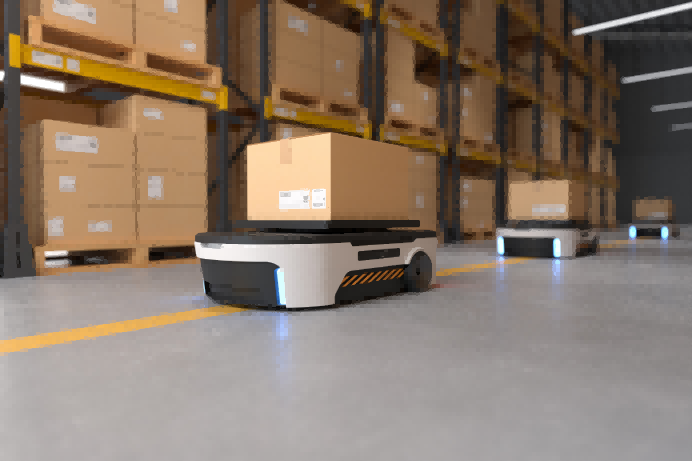

Une caméra de sécurité reste silencieuse au plafond pendant cinq ans. Un AMR, en revanche, vit une vie de traumatisme constant. Il roule sur des joints de dilatation en béton, s'arrête brusquement, tourne à 360 degrés et transporte des charges utiles vibrantes.

Si vous installez un objectif grand public M12 standard sur un robot, les micro-vibrations dévissent littéralement l'objectif au fil du temps ou déplacent les éléments internes. Soudain, votre robot devient myope.

L'exigence personnalisée :Les objectifs robotiques exigent des structures mécaniques hautement personnalisées. Il ne s’agit pas seulement de verre optique ; c'est une question de matériel. Les fabricants doivent utiliser des conceptions spécialisées de blocage de filetage, des corps en aluminium de qualité aéronautique au lieu de plastiques bon marché et des techniques de distribution de colle de précision lors de l'assemblage pour verrouiller définitivement le plan focal en place. L’objectif doit survivre à des milliers d’heures de vibrations à haute fréquence sans un seul micromètre de dérive focale.

2. Le problème de la géométrie : distorsion TV ultra-faible

Lorsqu’un humain regarde à travers une lentille fish-eye, notre cerveau sait que le cadre de porte incurvé est en réalité droit. Un algorithme de vision industrielle n’a pas ce luxe.

Si un robot utilise un objectif avec une distorsion en barillet typique (où les bords de l'image s'inclinent vers l'extérieur), son algorithme V-SLAM calcule que l'allée droite de l'entrepôt est en réalité courbée. Le robot tentera continuellement de corriger sa trajectoire, ce qui entraînera des zigzags inefficaces ou, pire encore, des collisions.

L'exigence personnalisée :Alors qu'une caméra de sécurité peut tolérer une distorsion TV de -15 % ou -20 %, les objectifs AGV et AMR nécessitent souvent une distorsion ultra-faible, poussant parfois jusqu'à < 1 % pour une cartographie de haute précision. Pour y parvenir, il faut des conceptions optiques complexes à plusieurs éléments (utilisant souvent des éléments en verre asphériques moulés avec précision) pour aplatir optiquement l’image avant même que le logiciel n’ait à la toucher.

3. Le dilemme des « angles morts » : champ de vision et résolution de bord

Un AMR doit voir le code QR sur le sol juste devant lui, tout en surveillant simultanément un humain marchant sur son chemin par la gauche. Cela nécessite un champ de vision (FOV) très spécifique, souvent ultra-large.

Cependant, dans les objectifs grand angle standard, le centre de l'image est net, mais les bords deviennent flous et tachés (en raison de l'angle de rayon principal élevé et des aberrations optiques). Si un obstacle se trouve dans ce bord flou, l’IA du robot pourrait confondre une jambe humaine avec une ombre.

L'exigence personnalisée :La cohérence optique bord à bord est obligatoire. Les objectifs robotiques personnalisés sont conçus pour garantir que la MTF (Modulation Transfer Function, une mesure de netteté) reste incroyablement élevée, même aux coins extrêmes du cercle de l'image. Chaque pixel compte lorsque les algorithmes de sécurité calculent la distance et la profondeur.

4. Charge utile et limites de puissance : le facteur de poids

La durée de vie de la batterie est l’élément vital d’un AMR. Plus le robot est lourd, plus la batterie se décharge rapidement. De plus, les moteurs contrôlant le cardan ou le réseau de caméras stéréo du robot sont très sensibles au poids. Une lentille industrielle massive et lourde entièrement en verre peut perturber le centre de gravité et mettre à rude épreuve les moteurs.

L'exigence personnalisée :C’est là que brillent les structures hybrides avancées. Les ingénieurs optiques sont de plus en plus invités à personnaliser1G3P (1 verre, 3 plastique) ou 2G2Plentilles hybrides. En combinant stratégiquement des éléments en verre stables en température avec des polymères plastiques ultra-légers et de haute précision, les fabricants peuvent offrir la clarté optique stricte requise pour la vision industrielle tout en éliminant des grammes cruciaux de la charge utile du robot.

L’essentiel : aller au-delà du « prêt à l’emploi »

L’époque où l’on installait un objectif de vidéosurveillance générique sur un robot de haute technologie est révolue. Pour qu'un AGV ou un AMR puisse véritablement cartographier son environnement, éviter les obstacles dynamiques et fonctionner en toute sécurité 24h/24 et 7j/7, ses « yeux » doivent être spécialement conçus pour cette tâche.

Chez Shanghai Silk Optical Technology Co., Ltd., nous comprenons que l'industrie de la robotique ne fonctionne pas avec des pièces standard. Du calcul du CRA exact adapté à vos capteurs de vision stéréographique, à la conception de boîtiers résistants aux vibrations et de profils de verre à faible distorsion, nous fournissons l'ingénierie optique OEM/ODM dont vos algorithmes de vision industrielle ont désespérément besoin.

(Construire la prochaine génération d'AMR intelligents ? Ne laissez pas un objectif générique gêner votre logiciel.Contactez notre équipe d’ingénierie dès aujourd’hui pour discuter de vos besoins optiques personnalisés non standard.)
