Lentilles endoscopiques : « l’œil magique » du médecin

Depuis les endoscopes rigides éclairés aux chandelles à la fin du XVIIIe siècle jusqu’aux endoscopes électroniques 4K ultra-HD d’aujourd’hui, cette technologie a connu une évolution révolutionnaire, devenant la pierre angulaire de la médecine mini-invasive. Cet article vous guidera à travers le monde fascinant des lentilles endoscopiques – des développements historiques aux applications modernes, des lunettes rigides aux lunettes flexibles, et enfin aux tendances futures assistées par l'IA – révélant comment cette technologie permet aux médecins de diagnostiquer et de traiter des maladies avec précision sans ouvrir le corps humain.

1. Évolution des lentilles endoscopiques : de la lumière des bougies aux signaux électroniques

L'histoire de l'endoscopie remonte à la fin du XVIIIe siècle, lorsque le médecin allemand Philip Bozzini (1804) a inventé un cystoscope primitif équipé d'un éclairage à la lueur d'une bougie, pour tenter d'observer les structures humaines internes. Cependant, limités par la technologie des sources lumineuses et la science des matériaux de l’époque, ces premiers endoscopes rigides présentaient de nombreux problèmes : champ de vision étroit, éclairage insuffisant, risques de lésions tissulaires et même de brûlures. Ce n’est qu’en 1879 que le docteur allemand Nitze a remplacé la lumière des bougies par l’ampoule électrique d’Edison, résolvant ainsi certains problèmes d’éclairage.

En 1930, le médecin allemand Lamm a découvert que la lumière pouvait toujours être transmise à travers des brins de fibres groupées d'un diamètre micrométrique, même lorsqu'elles étaient pliées - une avancée qui a jeté les bases des endoscopes à fibre optique. En 1957, Hirschowitz et son équipe ont présenté le premier endoscope à fibre optique pour examiner l'estomac et le duodénum, ​​marquant ainsi la naissance des endoscopes flexibles.Le plus grand avantage des endoscopes à fibre optique réside dans leur douceur et leur flexibilité, qui réduisent considérablement l'inconfort du patient tout en permettant une détection précoce de minuscules lésions comme le cancer et les ulcères.. Cependant, la fragilité des fibres optiques et les problèmes de transmission des images comme les points noirs limitaient leur durée de vie.

Le véritable bond en avant dans la technologie endoscopique s'est produit en 1983 lorsque Welch Allyn (États-Unis) et des sociétés japonaises ont développé des endoscopes électroniques, la troisième génération d'endoscopes.. Ceux-ci ont remplacé les fibres optiques par des capteurs CCD, convertissant les images optiques en signaux TV affichés sur les écrans. Cette révolution a rendu possible le stockage, la reproduction, la consultation à distance et la gestion informatique des images. La clarté et la résolution de l'image se sont considérablement améliorées, passant des 10 000 pixels initiaux (fiberscopes) à 40 000 à 100 000 pixels (les premiers oscilloscopes électroniques) et maintenant jusqu'à 8 millions de pixels (objectifs 4K).Cela revient à passer de photos floues en noir et blanc à des téléviseurs 4K ultra-HD, permettant aux médecins de voir des détails sans précédent à l'intérieur du corps humain..

2. Types et paramètres clés des lentilles endoscopiques : comment choisir la bonne lentille

Les lentilles endoscopiques varient selon le type et le scénario d'application.Elles sont principalement divisées en quatre catégories : les lentilles endoscopiques rigides, les lentilles endoscopiques flexibles, les lentilles à fibre optique et les lentilles électroniques., chacun avec des avantages et des cas d'utilisation uniques.

Les lentilles endoscopiques rigides se composent généralement de plusieurs groupes de lentilles optiques qui transmettent des images via des principes de réfraction et de réflexion optiques. Leur diamètre varie de 5 à 12 mm, avec des angles de champ fixes (par exemple 30°, 70°), une faible profondeur de champ et une haute résolution. Les oscilloscopes rigides excellent dans l'imagerie nette et peuvent être équipés de plusieurs canaux de travail, idéaux pour les chirurgies précises mini-invasives. Par exemple, les chirurgies laparoscopiques utilisent souvent des lentilles à angle de champ de 30° car elles présentent clairement les structures des couches d'organes, aidant ainsi les médecins à évaluer l'espacement des tissus.

Les lentilles endoscopiques flexibles utilisent des fibres optiques ou des capteurs électroniques, la caractéristique clé étant la pointe courbée contrôlable par l'opérateur qui étend les applications. Leur diamètre est plus fin (par exemple ~ 12,6 mm pour les gastroscopes), avec de grands angles de courbure (contrôle à deux axes), une grande profondeur de champ et des angles de champ flexibles (par exemple 0°, 30°, 70°).Les lunettes flexibles ressemblent à des robots agiles ressemblant à des serpents, naviguant librement dans des cavités internes complexes, parfaites pour une observation approfondie des voies digestives et respiratoires.. Par exemple, les coloscopies nécessitent de longues focales et une grande profondeur de champ pour maintenir la clarté sur de longues distances, tandis que les bronchoscopies nécessitent des lentilles de 30° ou 70° pour visualiser les branches bronchiques.

Les lentilles à fibre optique transmettent des images via des fibres optiques, offrant des angles de champ larges (10 000 pixels) et une sensibilité aux points noirs, avec des durées de vie plus courtes.Les objectifs électroniques utilisent cependant des capteurs CCD ou CMOS pour numériser les images, atteignant des résolutions allant jusqu'à 1920 × 1080 ou plus, avec une qualité d'image supérieure.. À mesure que la technologie progressait, les capteurs CMOS ont progressivement remplacé les CCD en raison de leur faible consommation d'énergie, de leurs circuits anti-interférences plus puissants et de leur intégration élevée, devenant ainsi le choix courant.

Lors de la sélection des lentilles, les médecins prennent en compte plusieurs paramètres :

3. Matériaux de lentilles et innovations en matière de fabrication : améliorer la qualité de l’imagerie médicale

Les matériaux des lentilles et les processus de fabrication ont un impact crucial sur la qualité de l’image.Des premiers verres ordinaires au saphir moderne et aux alliages spéciaux, la science des matériaux a considérablement amélioré la durabilité des lentilles et les performances optiques..

Les verres en saphir, une innovation récente, sont composés d'oxyde d'aluminium, juste derrière les diamants en termes de dureté, avec une excellente résistance à l'usure et à la corrosion.Les verres en saphir sont aussi durs que les diamants mais plus transparents que le verre ordinaire, résistant aux rayures et aux impacts pour une utilisation à long terme. Par exemple, la lentille endoscopique ultra-fine de 0,35 mm de SINGLON Medical utilise un matériau saphir, permettant l'accès aux conduits microscopiques tels que les glandes lacrymales et les canaux radiculaires, une innovation nationale.

La métallisation du verre constitue une autre avancée. Grâce à l'ablation assistée par plasma induite par laser (LIPAA), les chercheurs recouvrent les surfaces en verre de films métalliques, améliorant ainsi la résistance à l'oxydation et à la corrosion.Cette couche métallique agit comme une « armure invisible », protégeant les lentilles des désinfectants et des fluides corporels pour prolonger leur durée de vie.. Par exemple, les verres saphir de DING Hongrun, après métallisation, ont amélioré la résistance à l’oxydation et la dureté de surface pour des conditions plus difficiles.

Les progrès du revêtement ont également amélioré les performances optiques. Verre saphir avec revêtements antireflet incolores augmentant la transmission de 86,5 % à 96,7 %,agissant comme un « amplificateur optique » pour fournir des images plus claires et plus vraies aux médecins. Les revêtements double face offrent une transmission 6 % plus élevée que les revêtements simple face, avec une meilleure stabilité thermique, une meilleure résistance au vieillissement UV et une meilleure résistance à l'usure, garantissant des performances stables dans des conditions extrêmes.

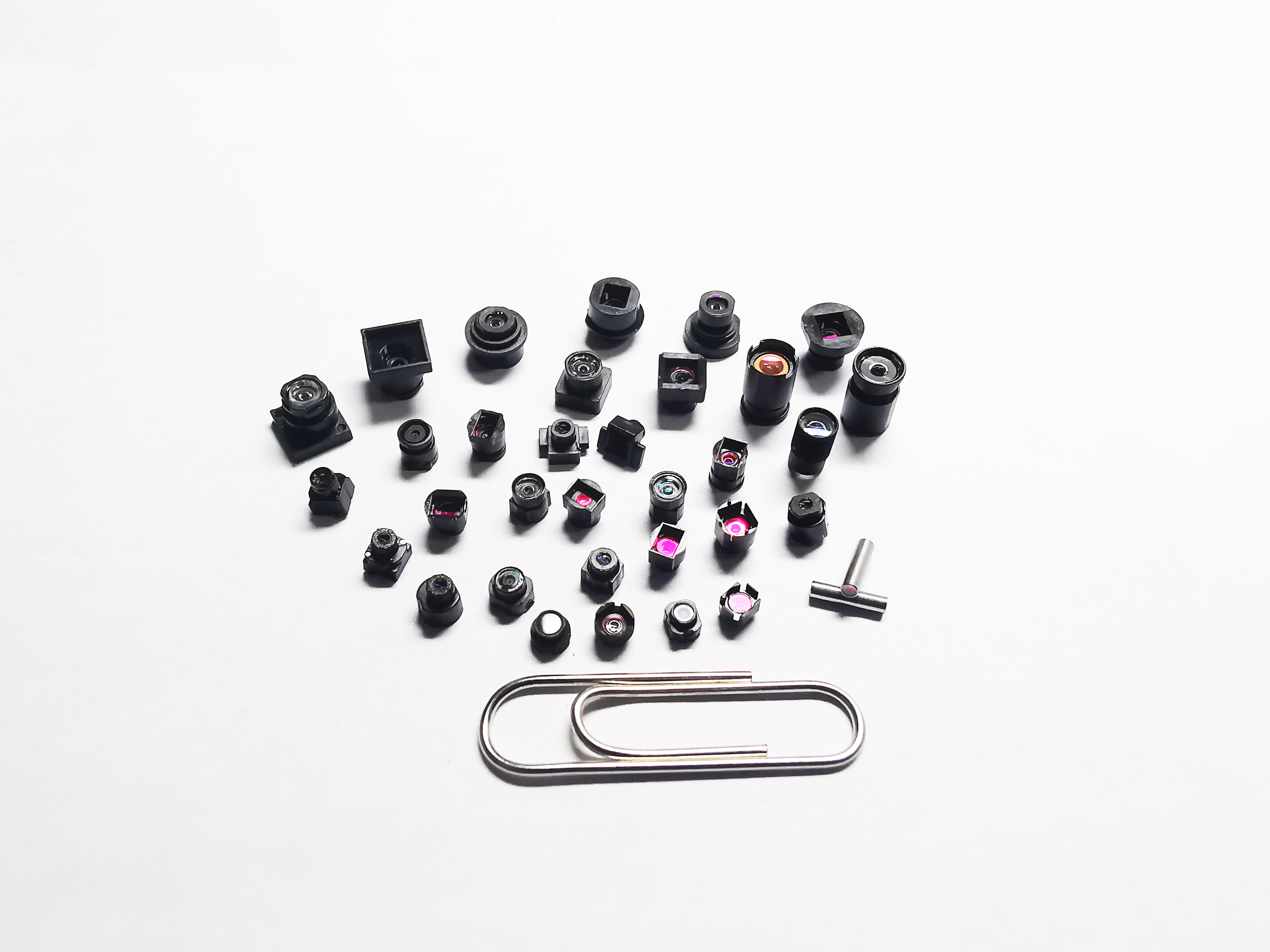

Les innovations en matière de fabrication ont également favorisé la miniaturisation. Les entreprises japonaises ont développé des lentilles ultra fines à gradient d'indice (GI) aussi petites que 0,1 mm de diamètre, réduisant ainsi la taille des tiges d'endoscope à moins de 1 mm, soit la moitié des produits grand public actuels. Cette percée permet aux endoscopes d’accéder à des régions anatomiques étroites telles que les canaux lacrymaux, les canaux mammaires et les canaux radiculaires, ouvrant ainsi de nouvelles possibilités diagnostiques et thérapeutiques.

4. Assistance IA et super-miniaturisation : tendances futures des lentilles endoscopiques

La technologie des lentilles endoscopiques connaît une double révolution avec l’assistance de l’IA et la super-miniaturisation, élargissant les applications et améliorant la précision diagnostique et thérapeutique.

Les systèmes d’endoscopie assistés par IA analysent les données d’image en temps réel pour identifier les lésions potentielles. Par exemple, les algorithmes d’IA de Morning Medical optimisent le bruit de l’image, améliorant ainsi la clarté dans les environnements faiblement éclairés. Le système de navigation intelligent d'Olympus Medical prend en charge la modélisation 3D préopératoire et l'évitement automatique des vaisseaux peropératoires, faisant ainsi passer la planification chirurgicale de « axée sur l'expérience » à « axée sur les données ».L'IA agit comme un « assistant d'imagerie » expérimenté, analysant silencieusement les images et marquant les zones suspectes pour réduire les diagnostics manqués pendant que les chirurgiens se concentrent sur les opérations..

La super-miniaturisation est une autre tendance clé. La lentille ultra-mince de 0,35 mm de SINGLON Medical est déjà utilisée dans les traitements canalaires dentaires, avec un potentiel futur pour les vaisseaux cérébraux et les terminaisons nerveuses.Ces lentilles ultrafines agissent comme des « espions médicaux », infiltrant les cavités les plus étroites du corps pour capturer des photos HD au niveau cellulaire, offrant ainsi des vues microscopiques sans précédent.. Par exemple, son objectif de 0,35 mm atteint une profondeur de champ de 0,5 à 120 mm, plus large que les objectifs traditionnels, capturant simultanément les détails micro et macro.

Les endoscopes jetables constituent une autre tendance croissante. Grâce à la localisation des puces CMOS et à des chaînes d'approvisionnement matures, les coûts des endoscopes à usage unique ont chuté à environ 1 000 dollars, favorisant ainsi leur adoption dans les hôpitaux de base.Les lentilles jetables éliminent les risques d'infection croisée et simplifient les processus de nettoyage, à l'instar du « smartphone à utiliser et à jeter » – sûres et pratiques. En Chine, les enregistrements d’endoscopes à usage unique approuvés sont passés de 69 en 2022 à 366 en 2025, la proportion de produits urologiques dépassant 50 %, soulignant la dynamique de cette tendance.

La navigation par fluorescence est un autre point fort. L'injection d'agents de contraste comme le vert d'indocyanine (ICG) fait briller les tumeurs et les tissus lymphatiques, permettant aux endoscopes à fluorescence de marquer avec précision les marges du cancer du foie pour une résection millimétrique.Les endoscopes à fluorescence agissent comme des « lunettes de vision nocturne », éclairant les limites de la tumeur dans l'obscurité pour guider un retrait précis.. Hisun Medical, qui fabrique 70 % des laparoscopes à fluorescence de Stryker dans le monde, réalise un marquage millimétrique des marges du cancer du foie.

5. Applications cliniques des lentilles endoscopiques : un soutien complet du diagnostic au traitement

Les lentilles endoscopiques ne sont pas uniquement destinées au diagnostic, mais sont également largement utilisées dans les traitements mini-invasifs.De la simple observation aux interventions chirurgicales complexes, les lentilles endoscopiques sont devenues des « boîtes à outils » multifonctionnelles entre les mains des médecins..

Lors du contrôle des maladies gastro-intestinales, les lentilles endoscopiques observent directement des lésions telles que des ulcères, des inflammations, des polypes et des tumeurs dans l'œsophage, l'estomac, le duodénum, ​​l'intestin grêle et le côlon. Par exemple, la gastroscopie utilise des capteurs CCD à l'extrémité de l'endoscope pour capturer les signaux optiques de la cavité, permettant ainsi aux médecins de visualiser les détails de la muqueuse gastrique et de détecter les cancers précoces.Les lentilles de gastroscopie agissent comme des « micro-détectives », révélant des lésions invisibles pour fournir des conseils de traitement en temps opportun.

Lors des contrôles des maladies respiratoires, les bronchoscopes et les laryngoscopes fouillent les poumons et la gorge, observant les lésions des bronches et des cordes vocales.Ces lentilles sont comme des « explorateurs respiratoires », guidant les médecins à travers le mystérieux monde interne du corps.. Par exemple, les bronchoscopes à 30° ou 70° visualisent les branches bronchiques pour découvrir des lésions cachées.

Lors des contrôles urologiques, les cystoscopes et les urétéroscopes inspectent directement les structures du système urinaire.Les endoscopes urologiques agissent comme des « ingénieurs de pipelines », inspectant les organes tubulaires comme les uretères et les vessies à la recherche de lésions.. Les endoscopes à fluorescence en urologie aident à identifier les marges tumorales, améliorant ainsi la précision chirurgicale.

Dans les chirurgies laparoscopiques, les lentilles endoscopiques servent à la fois d'outils d'observation et de plates-formes chirurgicales. Les médecins effectuent des biopsies, des hémostases et des traitements au laser via des laparoscopes, intégrant diagnostic et traitement.Les lentilles laparoscopiques sont des « commandants chirurgicaux », fournissant des informations visuelles et des canaux opérationnels pour réaliser des chirurgies complexes mini-invasives..

6. Conclusion : l'avenir des lentilles endoscopiques

Depuis les lunettes rigides éclairées aux chandelles de la fin du XVIIIe siècle jusqu'aux objectifs 4K ultra-HD assistés par l'IA d'aujourd'hui, la technologie endoscopique a évolué de manière révolutionnaire, passant de la « vision » à la « pénétration ».. À l'avenir, grâce à l'IA, aux nouveaux matériaux et à l'optique profondément intégrés, cet « œil microscopique » continuera à repousser les limites cognitives humaines, bénéficiant ainsi à davantage de patients grâce à des diagnostics et des traitements mini-invasifs précis et sûrs..

L’assistance de l’IA transformera les lentilles endoscopiques d’« observateurs passifs » en « assistants actifs », permettant la reconnaissance des lésions en temps réel, des suggestions de traitement et même une prise de décision chirurgicale.La super-miniaturisation explorera le « dernier centimètre » du corps humain, permettant aux endoscopes de pénétrer dans des cavités plus étroites et plus complexes pour des solutions peu invasives.La technologie jetable favorisera des soins de santé inclusifs, vulgariser les endoscopes à usage unique dans les hôpitaux de base et améliorer l'accessibilité des ressources médicales.

Les lentilles endoscopiques ne sont pas de simples produits de technologie médicale : ce sont des outils permettant d'explorer les mystères humains.. Leur développement reflète la quête incessante de l’humanité pour la santé et met en valeur l’immense potentiel de l’intégration de la technologie et de la médecine.Grâce aux progrès technologiques continus, les lentilles endoscopiques continueront d'élargir nos horizons, aidant les médecins à traiter les maladies avec plus de précision et de sécurité, offrant ainsi de meilleures expériences médicales aux patients..

La prochaine fois que vous subirez un examen endoscopique, imaginez comment cette lentille magique deviendra « l’œil magique » du médecin, le guidant pour explorer les secrets de votre corps et protéger votre santé.Même si les petites lentilles endoscopiques portent l’avenir de la médecine et l’espoir de la vie.
