Le système optique VR, en tant que composant essentiel des appareils de réalité virtuelle, a un impact direct sur l’immersion et le confort de l’utilisateur. Les technologies actuelles de lentilles VR ont évolué des premières lentilles asphériques aux lentilles de Fresnel et aux solutions optiques Pancake à focale courte.Les tendances futures se concentreront sur l'innovation synergique de la fusion de capteurs, de la photographie informatique et des puces de traitement dédiées., visant à équilibrer les indicateurs de performances clés tels que le large champ de vision (FOV), la haute résolution et le contrôle de la distorsion. Cet article fournit une analyse approfondie des principes techniques, des scénarios d'application et des orientations futures des objectifs VR afin de servir de référence professionnelle pour les praticiens de l'industrie.

I. Technologies de base et solutions optiques pour les objectifs VR

Le principal défi technique des objectifs VR réside dans l’obtention d’une haute résolution, d’un champ de vision large et d’une faible distorsion sur un chemin optique limité. Actuellement, les solutions optiques VR grand public incluent les lentilles Fresnel, les optiques Pancake à focale courte et les optiques de forme libre.

Les lentilles Fresnel sont le choix dominant dans les casques VR grand public. Ils compriment la surface d'une lentille convexe conventionnelle en anneaux concentriques, préservant la courbure tout en réduisant considérablement l'épaisseur. Des produits comme Meta Quest 2/3 et HTC Vive utilisent cette approche.Les avantages des lentilles de Fresnel incluent un faible coût, des processus de fabrication matures et la capacité d'atteindre un champ de vision d'environ 100°.. Cependant, ils souffrent d'une diffraction annulaire provoquant une lumière parasite, des images fantômes, un contraste réduit, une mauvaise qualité d'image des bords et une boîte à yeux limitée.

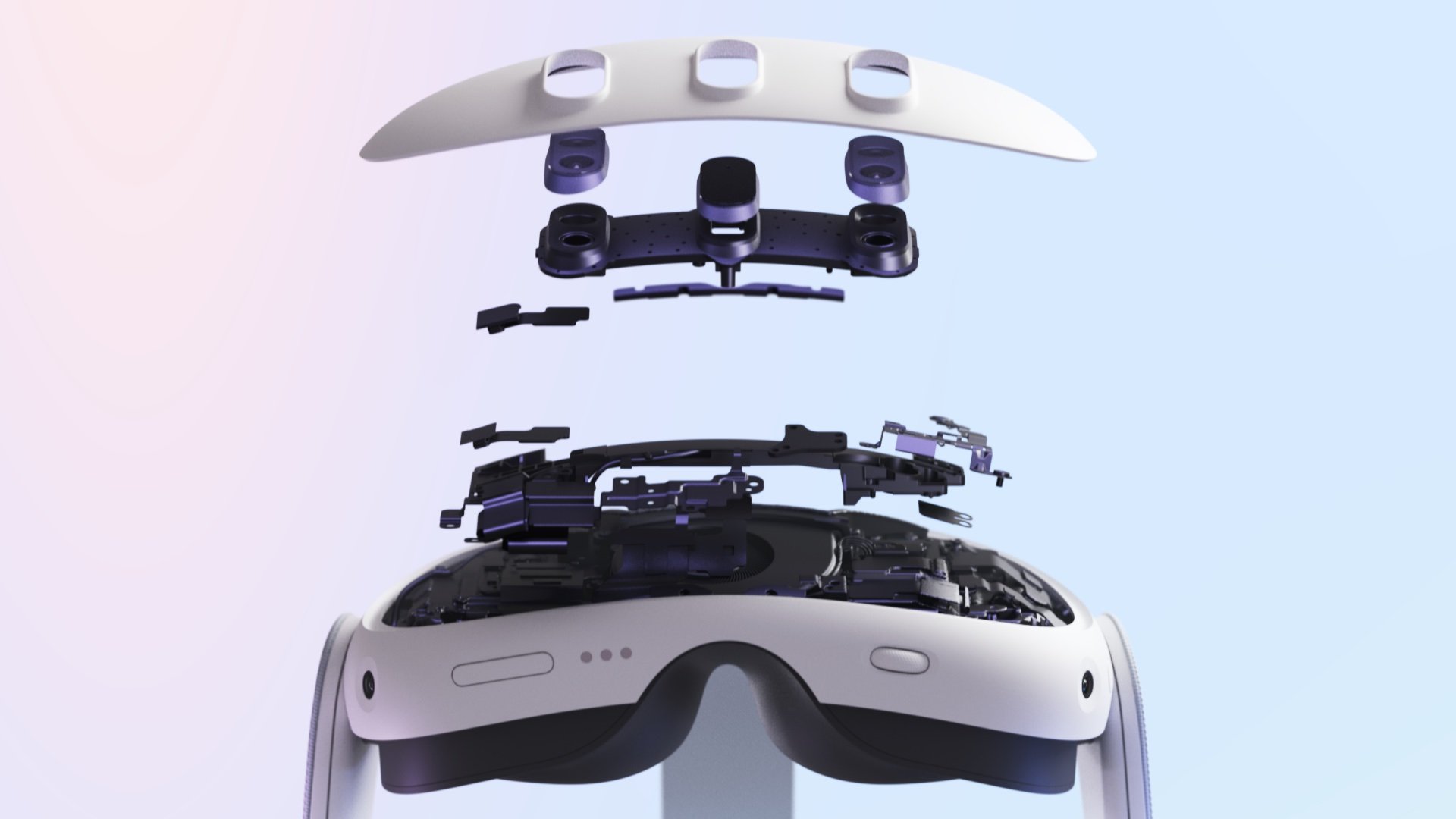

Les optiques Pancake à focale courte représentent une voie technique en évolution rapide. En utilisant des polariseurs et des films semi-réfléchissants/semi-transmissifs, la lumière est réfléchie plusieurs fois dans la lentille, pliant le chemin optique et réduisant considérablement l'épaisseur du module. Les appareils haut de gamme tels que Meta Quest Pro, Apple Vision Pro et PICO 4 adoptent cette solution.Les optiques Pancake peuvent réduire l'épaisseur d'un tiers à la moitié de celle des conceptions traditionnelles et fournir un dégagement oculaire plus grand (jusqu'à 20 mm ou plus), prend en charge le réglage dioptrique et réduit la lumière parasite. Cependant, ils présentent une efficacité optique inférieure (transmission globale ~ 30 à 50 %), une forte dépendance aux écrans polarisés, des exigences de précision de fabrication élevées et des coûts plus élevés.

Les optiques de forme libre brisent les contraintes de la conception optique symétrique traditionnelle en employant des surfaces hautement personnalisées et non symétriques en rotation.Les optiques de forme libre peuvent optimiser simultanément le champ de vision, le contour des yeux et les aberrations, ce qui les rend adaptées aux conceptions compactes.. Cependant, ils impliquent des processus de conception complexes nécessitant un logiciel de simulation optique avancé et posent d’importants défis de fabrication, limitant leur utilisation actuelle principalement aux équipements haut de gamme ou de niveau entreprise.

L'objectif double fisheye RF5.2mm F2.8 L DUAL FISHEYE de Canon représente une innovation dans la capture de contenu VR. Chaque objectif fisheye couvre environ 190° FOV et, avec une ligne de base inter-pupillaire de 60 mm, il simule la disparité binoculaire humaine pour générer directement du contenu VR 3D à 180°.Comparé aux appareils traditionnels à double caméra, le double objectif fisheye de Canon simplifie le flux de travail de prise de vue en éliminant les assemblages de post-production, réduisant ainsi considérablement les obstacles à la production.. Sa structure optique utilise une conception rétrofocus (groupe avant négatif, groupe arrière positif) combinée à des éléments asphériques pour corriger les aberrations, atteignant des performances MTF proches de la limite de diffraction. Associé à des appareils photo professionnels comme l'EOS R5 C, il prend en charge la capture en résolution 8K, offrant un diamètre de pixel circulaire effectif de 3 684 pixels par œil.

II. Scénarios d'application des objectifs VR dans tous les secteurs

La technologie des objectifs VR a été largement adoptée dans la production cinématographique et télévisuelle, la visualisation immobilière, la promotion du tourisme, la formation médicale et d'autres domaines, chacun imposant des exigences de performance distinctes.

Dans la production cinématographique et télévisuelle, le système EOS VR de Canon est devenu un outil essentiel pour la création professionnelle de contenu 3D VR.L'objectif fisheye double RF5,2 mm prend en charge un champ de vision de 180° et une ouverture F2,8, permettant une capture VR de haute qualité même dans des conditions de faible luminosité.. Par exemple, l'astrophotographe Dai Jianfeng a utilisé cet objectif pour suivre la station spatiale chinoise, en tirant parti de son ultra grand angle et de ses excellentes performances ISO élevées. Le photographe de mariage Sheng Xiyang a atteint l'efficacité de ses opérations en solo avec le système EOS VR, générant rapidement du contenu VR 3D grâce aux capacités de prévisualisation et de conversion en temps réel du logiciel de post-production. La production VR professionnelle exige des objectifs offrant une haute résolution (≥4K), une faible distorsion (<5 % de distorsion en barillet), un champ de vision large (≥180°), une mise au point automatique rapide et une adaptabilité aux scènes dynamiques.

Dans la visualisation immobilière, les objectifs VR doivent permettre une modélisation 3D haute fidélité et une reproduction détaillée des textures.Les objectifs doivent prendre en charge un champ de vision large (≥120°) et une haute résolution (≥8K) pour capturer avec précision la disposition des pièces, l'emplacement des meubles et les textures des matériaux.. Alors que la reconstruction 3D repose sur un logiciel (par exemple Unity3D), l'objectif lui-même doit faciliter une acquisition rapide des données. Une fidélité des couleurs élevée et une faible distorsion sont essentielles pour garantir que les environnements virtuels correspondent à la réalité, renforçant ainsi la confiance des clients. Une conception légère est également essentielle pour faciliter les mouvements lors des tournages en intérieur.

Pour la promotion du tourisme, la portabilité et l’adaptabilité environnementale sont primordiales.La capture VR axée sur le tourisme nécessite des objectifs avec un champ de vision large (≥180°), une plage dynamique élevée (HDR) et une robustesse contre les interférences (par exemple, les foules ou les changements météorologiques).. Les casques VR grand public comme Meta Quest Pro, dotés d'optiques Pancake pour leur profil mince, sont préférés pour les tournages VR touristiques. Ces applications exigent des performances constantes sous différents éclairages, ainsi que la prise en charge de transitions de scène rapides et d'un rendu en temps réel des interactions multi-utilisateurs.

La formation médicale impose les exigences les plus strictes :haute résolution (≥10K), distorsion ultra-faible (<2 %) et contrôle précis du FOV. La réalité virtuelle a déjà montré un impact significatif dans l’enseignement médical : par exemple, l’équipe du professeur Li Chunhai du Sun Yat-sen Memorial Hospital a développé un « système d’enseignement médical basé sur la réalité virtuelle » qui construit des modèles anatomiques 3D immersifs pour un apprentissage intuitif. Les applications médicales VR nécessitent un grossissement 1:1 et une reproduction exacte des couleurs pour garantir la précision du diagnostic et l’efficacité pédagogique.

III. Indicateurs de performance clés pour l'évaluation des objectifs VR

Les performances de l'objectif VR sont évaluées en fonction du champ de vision, de la résolution, du contrôle de la distorsion, de l'efficacité optique et de la boîte à yeux.

Le FOV est une mesure critique pour l’immersion.Les objectifs de capture VR professionnels (par exemple, le double fisheye de Canon) nécessitent généralement un champ de vision ≥ 180°, alors que les casques VR grand public offrent généralement 90 à 120° (par exemple Meta Quest Pro). L’œil humain a un champ de vision horizontal moyen d’environ 122°, avec une couverture verticale d’environ 42° vers le haut et d’environ 52° vers le bas. Ainsi, les objectifs VR idéaux devraient se rapprocher de cette plage naturelle. Bien qu’un champ de vision plus grand améliore l’immersion, il exacerbe la dégradation des bords de l’image et la complexité de la conception optique.

La résolution doit être considérée en synergie avec le panneau d'affichage.Les objectifs de capture VR professionnels (par exemple, le double fisheye de Canon) prennent en charge la résolution 8K/4K, tandis que les casques grand public adoptent de plus en plus de panneaux Micro-OLED 4K+.. La résolution affecte directement la clarté et les détails, mais implique des compromis avec le champ de vision : pour un champ de vision fixe, une résolution spatiale plus élevée donne une meilleure résolution angulaire. La résolution angulaire doit s'aligner sur les spécifications d'affichage à proximité de l'œil (NED) (par exemple, en DPX/°) pour garantir la cohérence visuelle.

Le contrôle de la distorsion reste un défi de conception majeur.Les objectifs VR présentent généralement une distorsion en barillet en raison d'un grossissement incohérent entre les régions centrales et marginales.. Ce problème est atténué grâce à la conception optique (par exemple, les éléments asphériques) et à la correction logicielle (par exemple, la conversion ERP dans EOS VR Utility). La fonction de transfert de modulation (MTF) est un indicateur clé de performance optique : des valeurs plus proches de 1 indiquent un contraste et une résolution supérieurs.Des courbes MTF plus plates impliquent des écarts de performances plus petits entre le centre et le bord ; un alignement plus étroit entre les lignes sagittales et méridionales indique un meilleur rendu hors axe.

L'efficacité optique et l'uniformité de la luminosité affectent directement la consommation d'énergie et l'expérience utilisateur.Les optiques Pancake souffrent d'un faible rendement (10 %) en raison de polarisations répétées et de pertes de réflexion partielle (50 % par rebond)., nécessitant des écrans plus lumineux et des systèmes d’affichage optique co-optimisés. En revanche, les conceptions à forme libre et à double fisheye peuvent atteindre une efficacité de 30 à 50 % grâce à des trajets lumineux optimisés.

La zone des yeux, la région où les utilisateurs voient une image complète tout en bougeant les yeux, est cruciale pour le confort.Les appareils haut de gamme (par exemple, Apple Vision Pro) offrent des boîtes à yeux plus grandes (diamètre de 8 à 15 mm, dégagement oculaire de 15 à 25 mm) avec réglage dioptrique, permettant une utilisation sans lunettes pour les utilisateurs myopes. Les appareils grand public, limités par le coût et la technologie, offrent généralement des yeux plus petits.

IV. Tendances émergentes et orientations de l’innovation

La technologie des objectifs VR évolue vers plus d’intelligence, d’efficacité et de prix abordable, grâce à trois innovations clés : la fusion de capteurs, la photographie informatique et les puces de traitement dédiées.

La fusion des capteurs améliore la perception de l’environnement.La fusion frontale d'une caméra LiDAR (par exemple, Huawei Limera) permet la détection d'obstacles en cabine et une cartographie spatiale précise. En réalité virtuelle, le LiDAR offre une précision de positionnement inférieure au centimètre, tandis que les caméras capturent les couleurs et les textures, améliorant ainsi la qualité de la reconstruction 3D. Par exemple, le système de mise au point LiDAR de DJI s'intègre aux caméras, permettant une distance de montage réglable (0 à 300 mm) et une distance focale de bride pour correspondre à la distance focale de l'objectif.

La photographie computationnelle gagne du terrain en VR, notamment grâce à la synthèse multi-images et au débruitage par l’IA.Les champs de radiance neuronale (NeRF) génèrent des scènes dynamiques à partir d'images multi-vues, réduisant ainsi le recours aux configurations multi-objectifs. En 2025, les méthodes de reconstruction dynamique (par exemple D-NeRF, NSFF) utilisent des variables temporelles et le flux de la scène pour gérer les objets en mouvement, mais nécessitent des poses de caméra de haute précision, exigeant une plus grande stabilité de l'objectif. Des techniques telles que Nerfies optimisent les champs de déformation dynamique, permettant aux réseaux de neurones d'apprendre des images adjacentes et de réduire la dépendance multi-vues.

Des puces de traitement dédiées accélèrent la gestion des données optiques.L'IP NPU de VeriSilicon a été intégrée dans des puces personnalisées pour les principaux clients VR/AR mondiaux, fournissant un calcul spécialisé pour la reconstruction 3D. En 2025, des entreprises comme Skyworth Digital développent des plates-formes basées sur Chiplet pour la mobilité intelligente, en co-optimisant les modules optiques VR avec les NPU. Ces puces améliorent la vitesse de traitement, réduisent la latence et améliorent l'expérience utilisateur.

V. Directives de sélection des verres et perspectives futures

La sélection des objectifs doit correspondre aux besoins spécifiques de l'application :

· Tout-en-un grand public (économique): Les lentilles de Fresnel offrent des chaînes d'approvisionnement matures et à faible coût (par exemple, Meta Quest 2/3).

· Grand public haut de gamme/Bureau léger (par exemple, Vision Pro): L'optique Pancake + Micro-OLED permet des facteurs de forme minces, un PPI élevé et des boîtes à yeux confortables.

· Formation/Simulation en entreprise: Les optiques Pancake de forme libre ou à champ de vision large donnent la priorité à la qualité de l'image et à l'immersion (par exemple, formation médicale).

· Production cinématographique: Le système Canon EOS VR rationalise les flux de travail 3D VR ; l'objectif double fisheye RF5,2 mm excelle avec un champ de vision de 180° et une ouverture F2,8.

· VR nouvelle génération (horizon 5 ans): Varifocal Pancake + eye tracking résoudra le conflit vergence-accommodation (VAC). Les métasurfaces et les éléments optiques holographiques (HOE) peuvent permettre des systèmes ultra-minces, à champ de vision large et sans aberration.

Le développement futur des objectifs VR se concentrera sur trois directions:

1. Conceptions optiques hybrides (par exemple, « Pancake + freeform », « Pancake multicouche ») pour étendre le champ de vision et améliorer la qualité des bords ;

2. Optique dynamique basée sur le suivi oculaire combinant un rendu fovéal avec une optimisation optique localisée ;

3. Conception optique assistée par l'IA en utilisant des modèles de lentilles neuronales pour la correction automatique de la distorsion, réduisant ainsi le recours à l'étalonnage traditionnel.

À mesure que la technologie progresse, les objectifs VR surmonteront les goulots d'étranglement actuels en équilibrant un champ de vision large et une haute résolution, en gérant des scènes dynamiques et en contrôlant les coûts.D’ici 2 à 3 ans, les appareils grand public bénéficieront de capacités de base de reconstruction 3D, tandis que les systèmes professionnels offriront une plus grande précision, un champ de vision plus large et une qualité d’image supérieure..

VI. Conclusion et recommandations

La technologie des objectifs VR évolue rapidement, chaque solution optique offrant des compromis distincts. La sélection doit tenir compte du contexte de l’application, des besoins en performances et du coût.

· Pour la production cinématographique, le système EOS VR de Canon établit une nouvelle norme.Les créateurs devraient donner la priorité à la co-conception objectif-capteur et à l’optimisation du logiciel de post-traitement.

· Pour l'immobilier et le tourisme, Les systèmes basés sur Pancake offrent la portabilité, maisles utilisateurs doivent sélectionner des appareils dotés d'écrans à haute luminosité et d'une efficacité optique optimisée.

· Pour la formation médicale, investissez dans des objectifs de forme libre ou haute résolution de qualité professionnelle pourassurer l’exactitude clinique et l’efficacité pédagogique.

· Pour une compétitivité future, les entreprises devraient surveiller les tendances en matière de fusion de capteurs, de photographie informatique et de puces dédiées – etinvestir stratégiquement dans la R&D et la préparation de la chaîne d’approvisionnement.

En résumé, l'optique VR passe des composants physiques classiques àsystèmes optiques intelligents profondément intégrés à des capteurs, des algorithmes et des puces. Cette transformation révolutionnera la création de contenu VR et l’expérience utilisateur, accélérant ainsi son adoption dans tous les secteurs.
