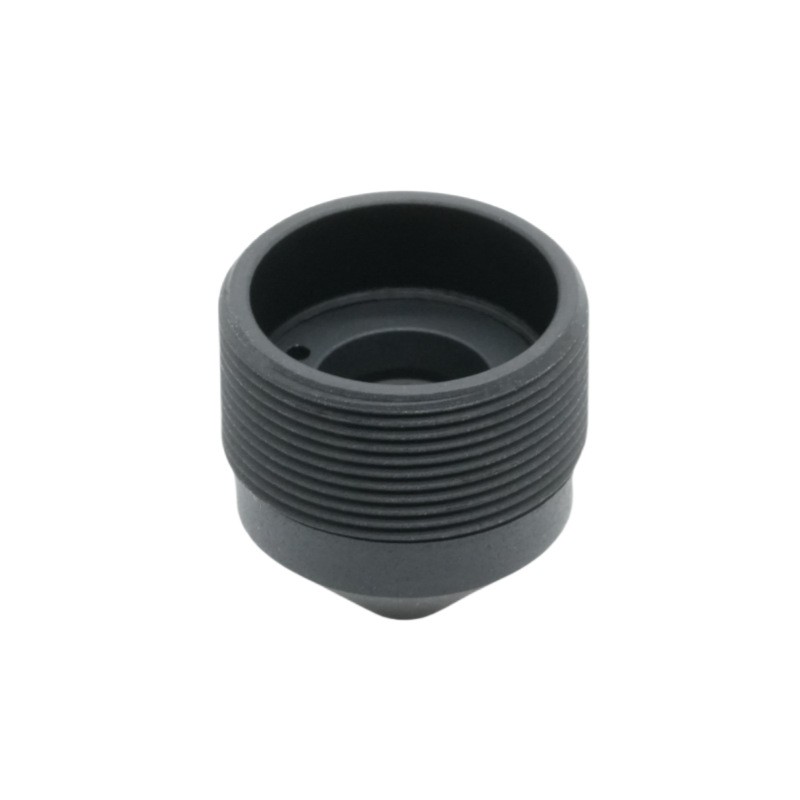

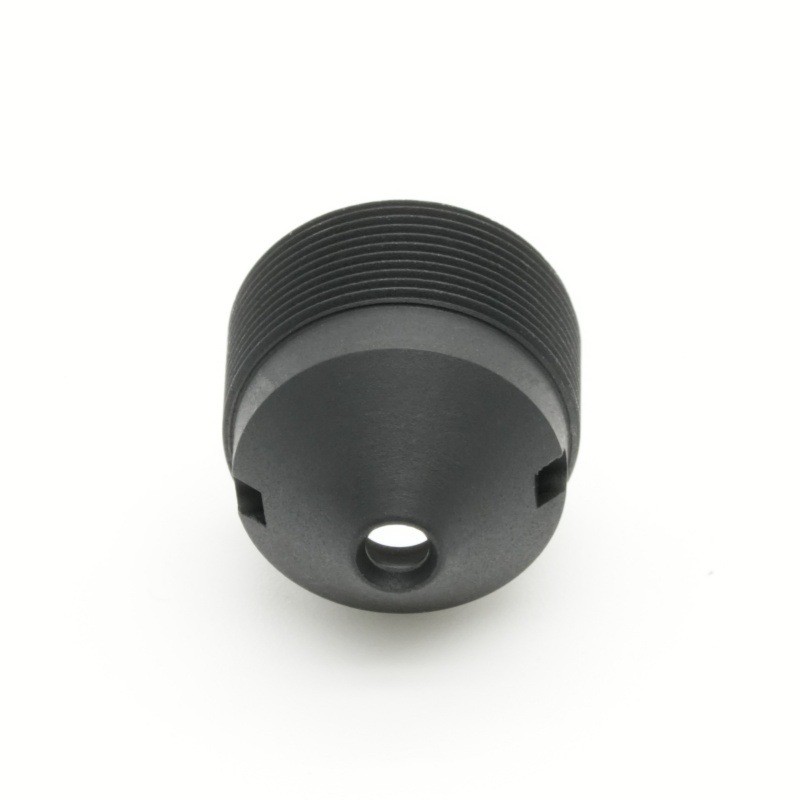

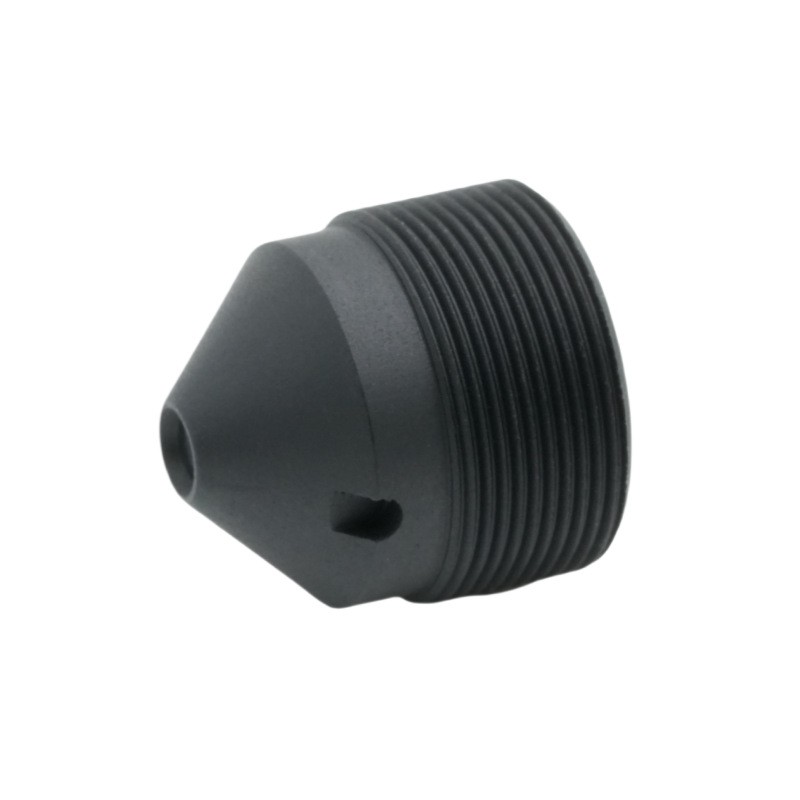

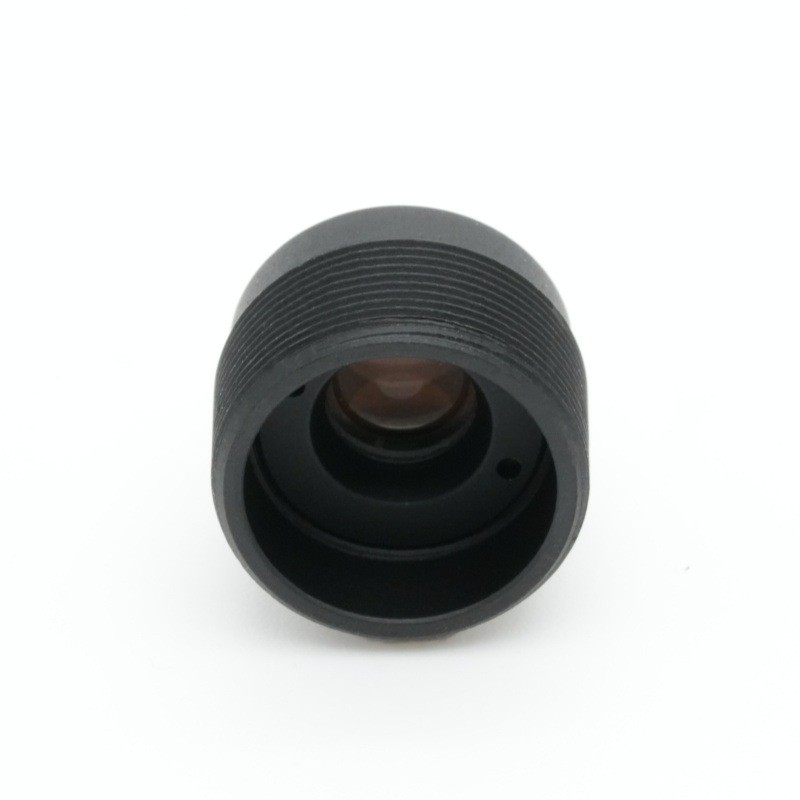

Objectif conique M7 6,2 mm

Fiche produit

Fabriqué parTechnologie optique BOSHI, cet objectif fiable à focale fixe de 6,2 mm est conçu pour les projets de sécurité OEM à grande échelle et optimisé pour la norme de capteur 1/2,7 pouces. Dotée d'une ouverture fixe F2.6, cette optique miniature compacte équilibre la capacité de collecte de lumière et la profondeur de champ utilisable pour les déploiements d'optiques de surveillance de moyenne portée. Cet objectif de carte M7 professionnel adopte une conception d'objectif à faible angle de rayon principal maintenu à moins de 15 degrés et offre des performances d'objectif d'éclairage relatif élevées pour améliorer les défauts courants tels que le vignettage des coins et le changement de couleur fréquemment observés dans les composants de mini caméra IP ordinaires. Il offre un champ de vision diagonal de 74 degrés pour prendre en charge la reconnaissance d'objets et l'identification du corps humain, et sa large tolérance de cercle d'image compense les écarts d'assemblage lors de la fabrication de modules à grande vitesse. BOSHI Optical Technology effectue une vérification optique et mécanique par lots complets pour chaque lentille de carte de sécurité OEM, afin d'obtenir une imagerie stable 24 heures sur 24 pour le matériel de surveillance intérieur commercial et résidentiel. Optimisé pour les chaînes d'assemblage automatisées, ce composant optique s'adapte aux caméras Wi-Fi, aux modules IP compacts et à plusieurs appareils de surveillance à usage général.

Description détaillée du produit

Analyse des paramètres

1. Objectif focal fixe de 6,2 mm avec EFL 6,2 ± 5 pour cent.Cette focale fixe moyenne est spécialement calibrée pour les optiques de surveillance de milieu de gamme. Il ne créera pas de distorsion importante des bords comme le font les optiques ultra-larges, ni ne sacrifiera la couverture de la scène comme le font les téléobjectifs compacts. À une hauteur d'installation de surveillance murale conventionnelle, cette distance focale permet une identification claire de la silhouette humaine et des marchandises dans une distance d'observation de 3 à 8 mètres. Il fonctionne bien pour les entrées, les bureaux et les espaces de vente au détail et évite les compromis de performances apportés par les objectifs ultra-larges ou téléobjectifs compacts.

2. Ouverture fixe F2.6 avec F/NO 2,6 ± 5 pour cent.Cette spécification à iris fixe s'adapte aux scénarios d'utilisation quotidienne de la surveillance. Cette ouverture fixe F2.6 assure une réception stable de la lumière sous un éclairage ambiant intérieur régulier tout en conservant une profondeur de champ satisfaisante. Plusieurs cibles situées à différentes distances dans le cadre peuvent maintenir la netteté simultanément. Il évite les risques de flou provoqués par une ouverture trop grande des optiques miniatures compactes.

3. Optimisation de l'objectif au format 1/2,7 pouces.Le système optique complet bénéficie d'une simulation et d'un réglage ciblant un capteur de 1/2,7 pouces. Son cercle d'image maximum de Ø7,0 mm crée une marge de sécurité suffisante au-delà de la zone de travail active du capteur. Lors de l'intégration de cet objectif de carte M7 dans les modules de caméra, le décalage de position mineur généré par l'équipement SMT automatisé ne peut pas provoquer de vignettage mécanique et augmente efficacement le rendement de production de masse pour les clients OEM de caméras.

4. Spécification du champ de vision avec une diagonale de 74 degrés, une horizontale de 62 degrés et une verticale de 33,5 degrés.Ce paramètre d'angle est calibré pour une application de sécurité réelle. La vue horizontale à 62 degrés répond à la plupart des exigences de surveillance murale pour les bureaux et les magasins de détail. Son angle vertical adapte la hauteur d'installation standard et évite le gaspillage de ressources en pixels sur une zone d'image redondante au plafond ou au sol.

5. Lentille à faible angle de rayon principal avec CRA < 15 degrés.Cela représente l’un des principaux avantages concurrentiels de ce composant de mini caméra IP. De nombreux objectifs compacts à faible coût présentent une valeur CRA élevée. Lorsqu'il est associé aux capteurs CMOS grand public, un CRA élevé produira une dominante de couleur dans les coins, une baisse de sensibilité et une luminosité inégale. Contrôlée en dessous de 15 degrés, cette conception de lentille réduit considérablement ces défauts optiques.

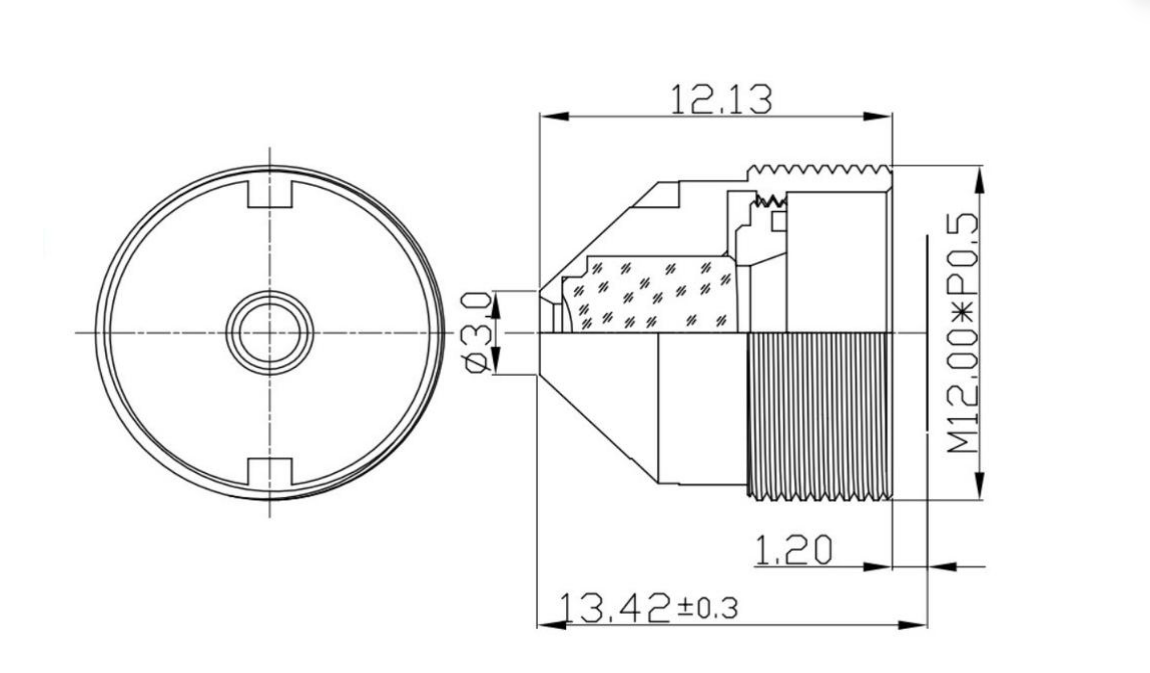

6. Spécifications mécaniques de l'objectif de la carte M7.Le TTL atteint 13,42 ± 0,3 mm et le BFL atteint 6,5 ± 0,2 mm. La longueur totale de la piste et la distance focale arrière suivent une gestion stricte des tolérances. La dimension globale compacte permet une conception de modules miniatures hautement intégrée. Des tolérances mécaniques précises offrent des performances optiques constantes après un assemblage par vissage automatisé pour les commandes massives de lentilles de carte de sécurité OEM.

7. Indice de distorsion et d'éclairage.La distorsion TV se situe à 12,00 pour cent et l'éclairage relatif atteint 58,0 pour cent. Le niveau de distorsion est ajusté pour l'enregistrement de vidéosurveillance et empêche l'étirement artificiel de la scène. Les performances de l'objectif d'éclairage relatif élevées de 58,0 % maintiennent une luminosité appropriée dans les coins de l'image et réduisent la charge de travail de l'algorithme ISP pour la correction des bords sombres.

Avantages de performance de base grâce à la technologie optique BOSHI

1. La conception assortie d'un objectif focal fixe mature de 6,2 mm et d'une ouverture fixe F2,6 apporte des performances optiques équilibrées pour les optiques de surveillance de milieu de gamme. L'objectif maintient une sortie stable dans des conditions diurnes lumineuses et dans un environnement intérieur sombre. Il peut débloquer entièrement la capacité d'imagerie d'un objectif au format 1/2,7 pouces sans dépendre fortement de la correction du logiciel ISP.

2. En tant qu'optique miniature compacte équipée d'un cercle d'image agrandi de 7,0 mm, cet objectif de carte M7 offre une tolérance aux erreurs d'assemblage. Un léger écart de position lors de l'assemblage du module de masse ne formera pas de coins d'image sombres et réduira le taux de produits défectueux pour les fabricants OEM de caméras.

3. La caractéristique native de la lentille à faible angle de rayon principal coopère avec des indices de lentille d'éclairage relatif élevés. Le produit offre une luminosité et une cohérence des couleurs favorables, du centre de l'image vers les coins. Il résout efficacement les problèmes d'ombrage des coins et de changement de couleur qui gênent de nombreux composants de mini caméra IP concurrents.

4. La structure mécanique est optimisée pour les procédures automatisées de production de masse. BOSHI Optical Technology met en œuvre une inspection par échantillonnage couvrant les index optiques et les dimensions mécaniques pour chaque lot de lentilles de carte de sécurité OEM. Des performances stables du produit peuvent être garanties pour les projets de surveillance OEM et ODM à grand volume.

5. Le niveau modéré de distorsion TV et les performances d'éclairage des bords réduisent les demandes d'algorithmes de correction d'image complexes. Les caméras assemblées avec cet objectif peuvent produire des séquences vidéo de surveillance naturelles et économiser les ressources informatiques de la puce pour d'autres modules fonctionnels.

Scénarios d'application cibles

1. Équipement de surveillance intérieure commerciale.Cela couvre les caméras antivol pour les commerces de détail, les modules de surveillance des bureaux et les caméras IP compactes pour les couloirs des halls. En tant qu'optique de surveillance de milieu de gamme, cet objectif de carte de sécurité OEM correspond parfaitement à l'objectif au format 1/2,7 pouces. En tant que composant de mini caméra IP qualifié, il capture des détails clairs sur les objets et le corps humain pour les zones publiques de taille moyenne.

2. Appareils de sécurité intelligents pour la maison.La gamme d'applications comprend des caméras de surveillance Wi-Fi domestiques et des modules de caméras auxiliaires d'entrée de bâtiment. Bénéficiant d'un cadre optique miniature compact et d'un objectif à faible angle de rayon principal, cet objectif sur carte M7 peut adapter le matériel de caméra domestique avec un espace d'installation interne limité.

3. Mini systèmes de vision embarqués.Il prend en charge les caméras auxiliaires de contrôle d'accès et les modules de collecte d'images de petite taille adoptant l'interface M7. L'objectif à focale fixe de 6,2 mm offre un grossissement approprié pour les travaux d'observation d'objets à courte et moyenne distance.

4. Projets de caméras de surveillance OEM à grand volume.Elle s’applique aux caméras de sécurité analogiques et IP produites en série. BOSHI Optical Technology fournit une solution optique rentable. Cet objectif à ouverture fixe F2.6 peut être intégré au matériel de caméra fini pour les marques mondiales de produits de sécurité.
