Objectif conique conique de 6,2 mm

Brève description du produit

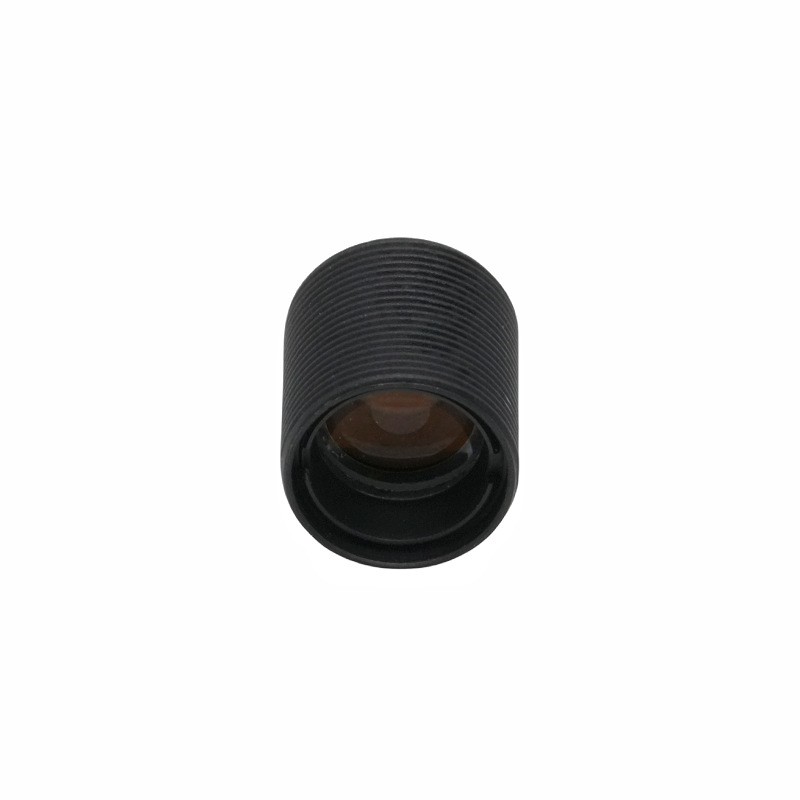

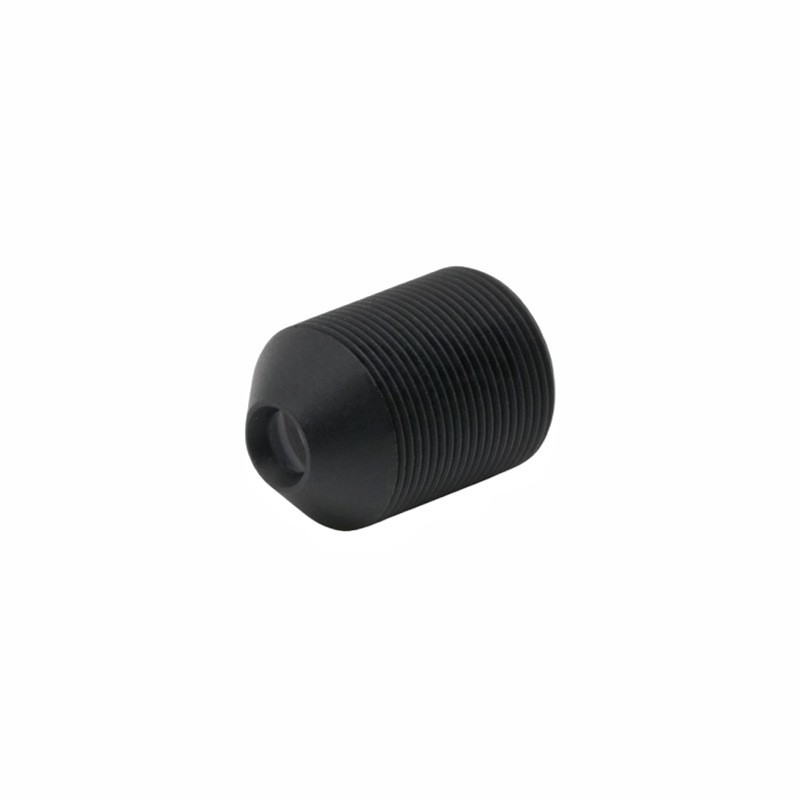

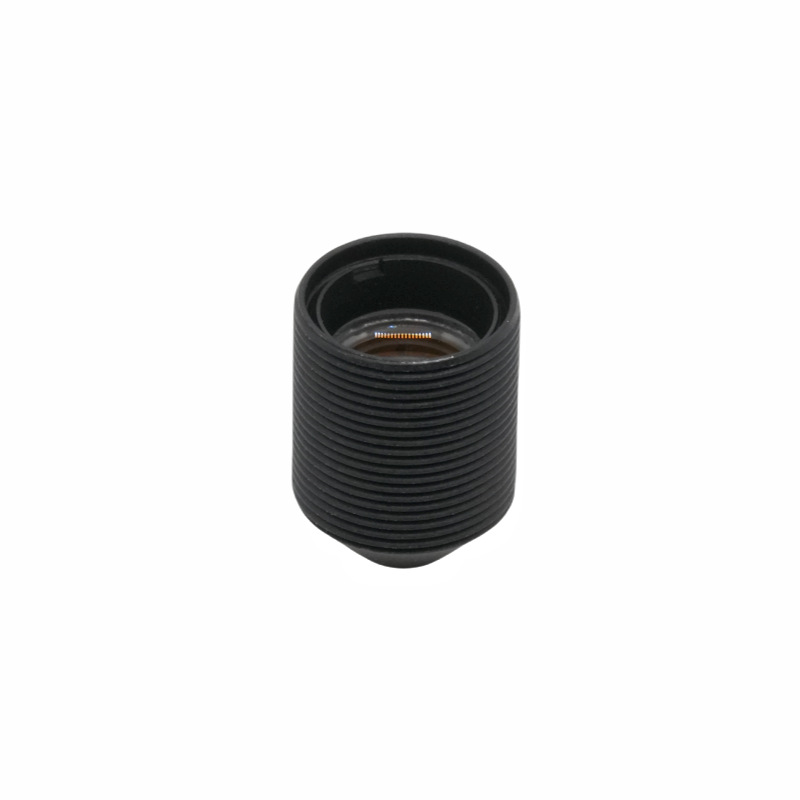

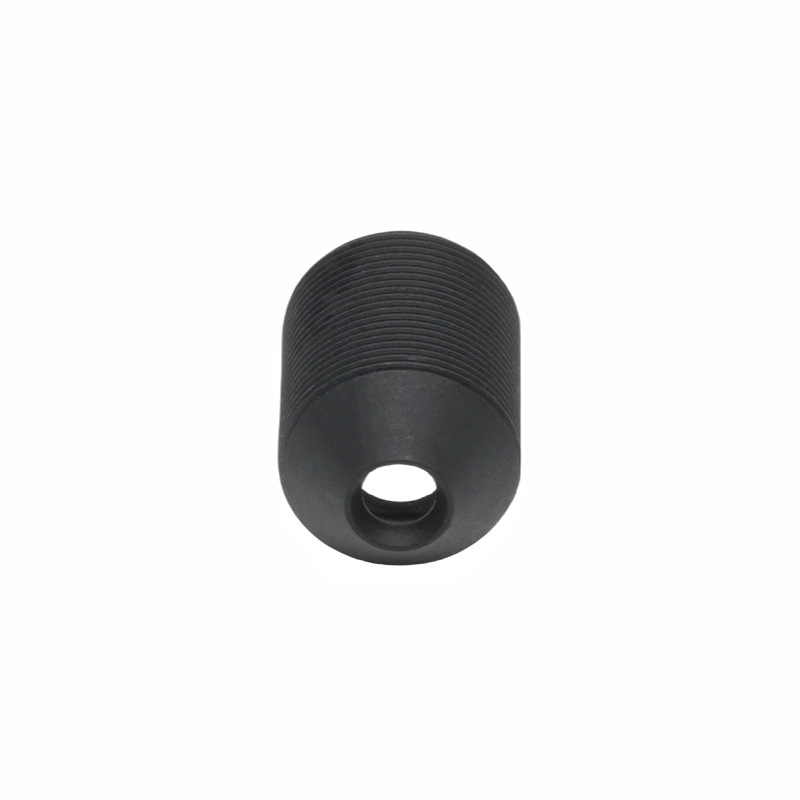

ShangHai SILK Optical Technology CO., LTD propose l'objectif M7, un objectif optique compact conçu pour l'intégration d'objectifs d'appareils photo de petit format avec des capteurs d'image 1/2,7". Cet objectif à focale fixe de 6,2 mm adopte une conception d'assemblage d'objectifs à 4 groupes, offrant des performances d'imagerie équilibrées pour le matériel de caméra miniature. Bénéficiant d'un cercle d'image maximal de Ø7,0 mm, cet objectif miniature grand angle prend en charge un champ de vision diagonal de 74° pour capturer une couverture de scène suffisante. En tant qu'objectif à faible CRA avec un angle de rayon principal en dessous 15°, il correspond parfaitement aux capteurs CMOS courants et réduit le risque de vignettage, associé à un éclairage relatif élevé de 58,0 % pour maintenir une luminosité uniforme sur l'ensemble du cadre. Construit avec une monture compacte M7, cet objectif optique de surveillance présente une longueur de piste totale courte de 13,42 ± 0,3 mm, bien adapté aux boîtiers d'appareils à espace limité. appareils de vision.

Description détaillée du produit

1. Analyse des paramètres

- Performance focale : cet objectif à focale fixe de 6,2 mm offre une distance focale effective de 6,2 ± 5 % mm, avec une ouverture F/NO de 2,6 ± 5 %, équilibrant l'apport de lumière et la profondeur de champ pour les scénarios d'imagerie quotidiens intérieurs et extérieurs.

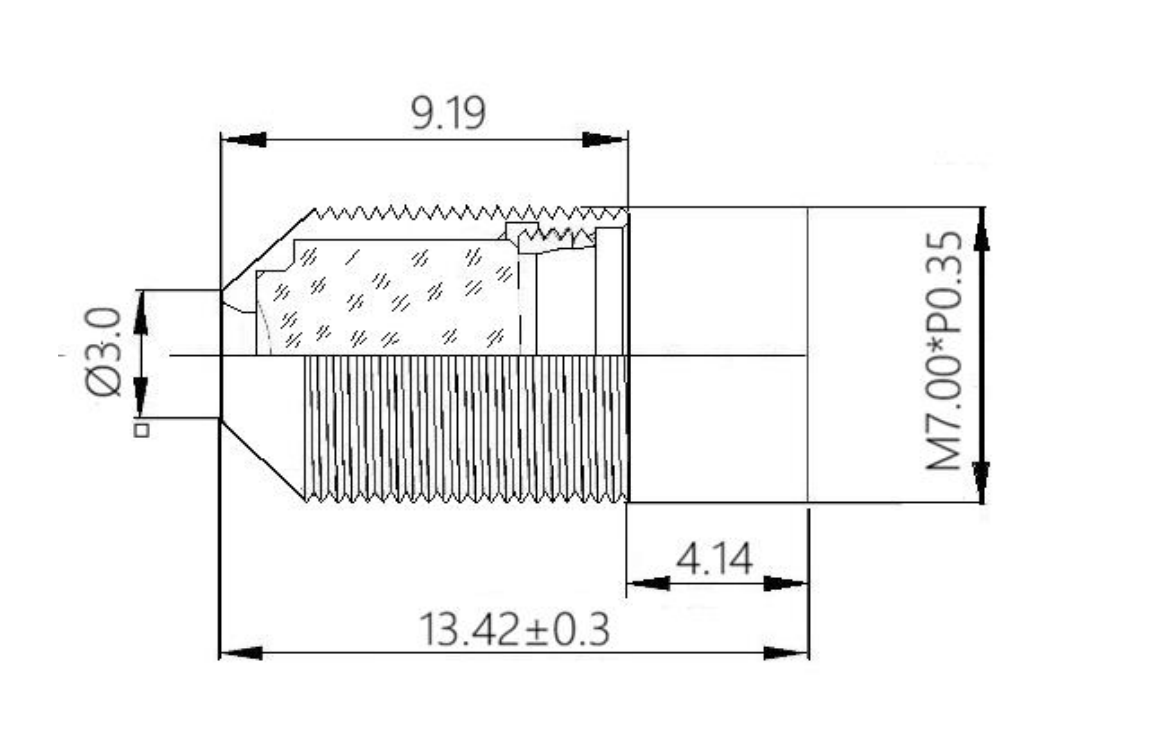

- Dimension mécanique : le TTL total atteint 13,42 ± 0,3 mm, le BFL est de 6,5 ± 0,2 mm ; Le support M7 garantit un assemblage facile pour les modules de caméra de petite taille.

- Structure optique : l'ensemble d'objectifs à 4 groupes réalise une disposition optique compacte, un cercle d'image maximum de Ø7,0 mm, parfaitement adapté à la taille cible du capteur 1/2,7".

- Champ de vision : l'objectif miniature grand angle offre un champ de vision de 74° en diagonale, 62° horizontal et 33,5° vertical. La distorsion TV est de -12,00 %, adaptée à la surveillance générale sans exigences de distorsion ultra-faible.

- Indices optiques : 58,0% d'éclairement relatif ; en tant qu'objectif à faible CRA, CRA < 15°, ce qui réduit considérablement le problème des coins sombres pour les capteurs CMOS.

ShangHai SILK Optical Technology CO., LTD contrôle strictement la tolérance pour chaque paramètre clé afin de maintenir la cohérence des lots de cet objectif M7.

2. Avantages en termes de performances

- Facteur de forme compact : en tant qu'objectif optique compact, sa longueur totale ultra-courte s'adapte aux structures de modules de caméra hautement miniaturisées, économisant ainsi l'espace interne de l'appareil.

- Compatibilité du capteur : optimisé pour la solution d'objectif d'appareil photo petit format 1/2,7" ; la faible caractéristique de l'objectif CRA évite la chute de sensibilité du capteur sur les bords de l'image.

- Luminosité uniforme de l'écran : un éclairage relatif élevé maintient une luminosité utilisable sur tout le format, réduisant ainsi la charge de travail de post-traitement pour les systèmes de vision intégrés.

- Couverture grand angle pratique : cet objectif miniature grand angle offre un champ de vision décent pour capturer plus d'informations sur la scène avec une quantité de caméra limitée.

- Assemblage fiable : le support standard M7 apporte un positionnement mécanique stable ; ShangHai SILK Optical Technology CO., LTD effectue une inspection optique complète avant la livraison de cette lentille optique de surveillance.

3. Champs de candidature

- Caméras de surveillance miniatures : Cet objectif optique de surveillance s'adapte aux petites caméras de sécurité domestiques et aux modules de caméras IP compacts pour la surveillance intérieure.

- Équipement de vision intégré : l'objectif optique compact fonctionne pour les caméras auxiliaires industrielles de petite taille intégrées à des appareils domestiques intelligents.

- Terminaux visuels IoT : l'objectif focal fixe de 6,2 mm s'intègre aux caméras de porte intelligentes, aux dispositifs de contrôle d'accès visuel adoptant des capteurs 1/2,7".

- Imagerie miniature grand public : cet objectif de caméra petit format s'applique au matériel de collecte visuelle compact nécessitant une vue grand angle modérée.

- Modules optiques miniatures personnalisés : la structure d'assemblage de lentilles à 4 groupes prend en charge une correspondance secondaire personnalisée pour les projets spéciaux de vision miniature de ShangHai SILK Optical Technology CO., LTD.
