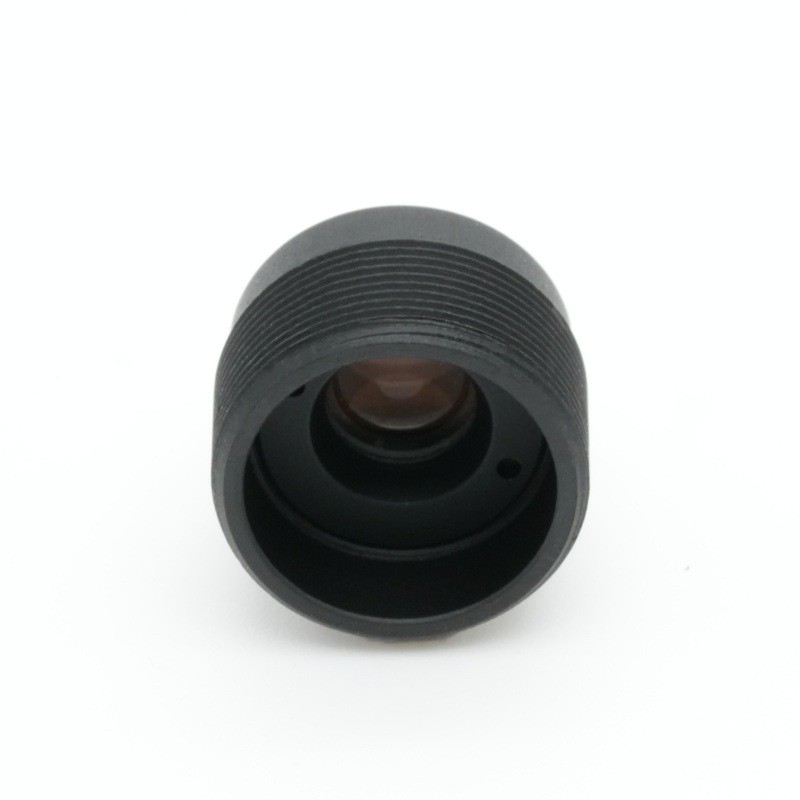

Objectif conique de 6,2 mm

Fiche produit

Fabriqué par BOSHI Optical Technology, cet objectif à focale fixe de 6,2 mm haute fiabilité est spécialement conçu pour les projets de sécurité OEM à grand volume, optimisé autour de la norme d'objectif au format 1/2,7 pouce. Équipée d'une ouverture fixe F2.6, cette optique miniature compacte offre un équilibre subtil entre performances de collecte de lumière et profondeur de champ pratique pour les déploiements d'optiques de surveillance de milieu de gamme. En tant qu'objectif de carte M7 professionnel, il adopte une conception d'objectif à faible angle de rayon principal inférieur à 15°, associé à des performances d'objectif d'éclairage relatif élevées pour atténuer le vignettage des coins et le changement de couleur, un point de défaillance courant pour les composants de mini-caméra IP à faible coût. Il offre un champ de vision diagonal de 74 degrés pour une identification reconnaissable des objets et du corps humain, avec une généreuse tolérance de cercle d'image pour absorber les écarts d'assemblage lors de la production de modules à grande vitesse. BOSHI Optical Technology effectue une validation optique et mécanique par lots complets pour chaque lentille de carte de sécurité OEM, garantissant une imagerie cohérente 24 heures sur 24 dans le matériel de surveillance intérieur commercial et résidentiel. D'un coût optimisé pour les chaînes d'assemblage automatisées, il sert de composant optique éprouvé pour les caméras Wi-Fi, les modules IP compacts et les dispositifs de surveillance à usage général.

Description détaillée du produit

Analyse des paramètres

- Objectif focal fixe 6,2 mm (EFL 6,2 ± 5%) :Cette focale fixe moyenne est calibrée spécifiquement pour les optiques de surveillance de milieu de gamme. Ni trop large pour déclencher une forte distorsion des bords, ni trop étroit pour limiter la couverture de la scène. Pour une hauteur de surveillance murale typique, cette distance focale permet une reconnaissance claire des figures humaines et des biens dans un rayon d'observation de 3 à 8 m, idéale pour les entrées, les bureaux et les salles de vente au détail, évitant les compromis de performances des objectifs ultra-larges ou téléobjectifs compacts.

- Ouverture fixe F2.6 (F/NO 2,6±5%) :Spécification pratique à iris fixe pour les scénarios de surveillance quotidiens. Cette ouverture fixe F2.6 offre un apport de lumière stable sous un éclairage ambiant intérieur normal, tout en conservant une profondeur de champ satisfaisante. Plusieurs objets situés à différentes distances à l'intérieur du cadre peuvent rester nets simultanément, éliminant ainsi le risque de flou causé par une ouverture trop grande dans les optiques miniatures compactes.

- Optimisation des objectifs au format 1/2,7 pouces :L'ensemble du système optique est simulé et réglé pour un capteur 1/2,7 pouces. Le cercle d'image maximum de Ø7,0 mm offre une marge de sécurité suffisante au-delà de la zone active du capteur. Lors de l'assemblage de cet objectif de carte M7 sur des modules de caméra, un décalage de position mineur par rapport à l'équipement SMT automatisé ne générera pas de vignettage mécanique, augmentant directement le rendement de production de masse pour les clients OEM de caméras.

- Spécification du champ de vision :74° diagonale/62° horizontale/33,5° verticale. Étalonnage d'angle axé sur la sécurité dans le monde réel. L'angle horizontal de 62° couvre la plupart des besoins de surveillance murale des bureaux et des magasins, l'angle vertical s'adapte à la hauteur d'installation standard sans gaspiller de ressources en pixels sur un plafond ou une zone au sol inutiles.

- lentille à faible angle de rayon principal (CRA <15°) :Une fonctionnalité compétitive de base pour le composant de mini caméra IP. De nombreux objectifs compacts économiques sont dotés d'une valeur CRA élevée, ce qui entraîne une dominante de couleur dans les coins, une baisse de sensibilité et une luminosité inégale lorsqu'ils correspondent aux capteurs CMOS grand public. Contrôlée en dessous de 15°, cette conception supprime considérablement ces défauts optiques.

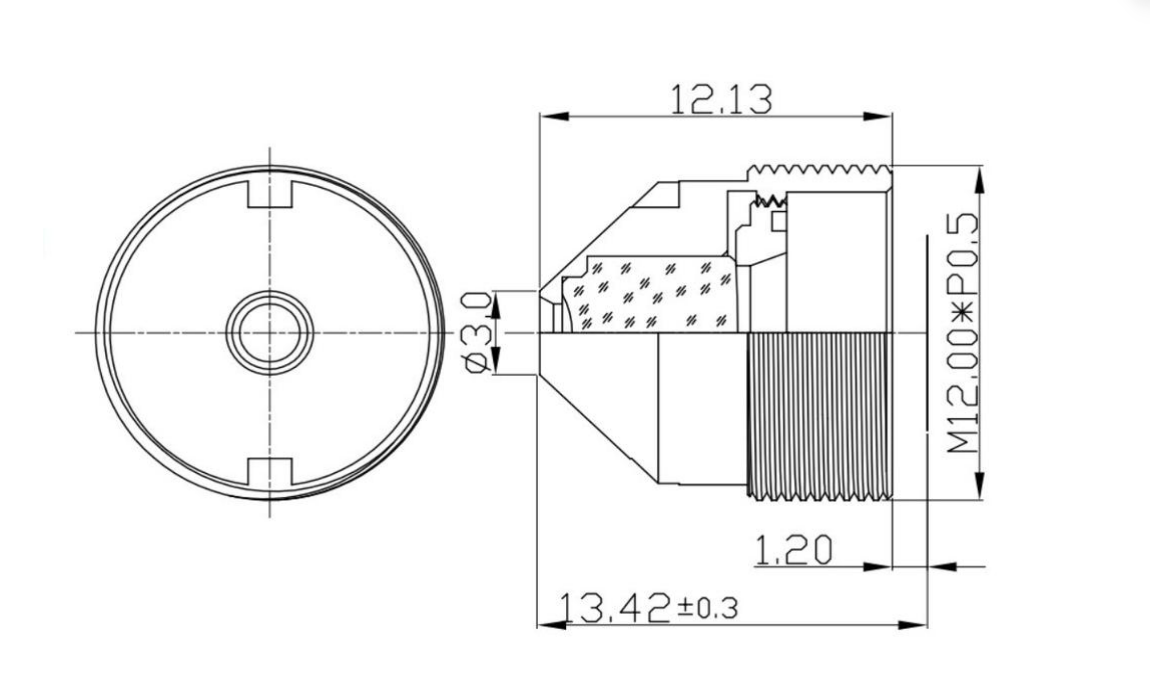

- Spécifications mécaniques de l'objectif de la carte M7 :TTL : 13,42 ± 0,3 mm ; BFL : 6,5 ± 0,2 mm. Contrôle strict des tolérances sur la longueur totale de la piste et la distance focale arrière. La dimension compacte prend en charge la conception de modules miniatures hautement intégrés ; des tolérances mécaniques strictes garantissent une sortie optique reproductible après un assemblage par vissage automatisé pour les commandes massives de lentilles de carte de sécurité OEM.

- Indice de distorsion et d'éclairage :Distorsion TV‑12,00 %, éclairage relatif 58,0 %. Distorsion adaptée à l'application pour l'enregistrement de vidéosurveillance, sans étirement de scène non naturel. Les performances de l'objectif à éclairage relatif élevé de 58,0 % préservent une luminosité acceptable dans les coins de l'image, réduisant ainsi la charge de l'algorithme ISP pour la correction des bords sombres.

Avantages de performance de base grâce à la technologie optique BOSHI

1. La combinaison d'un objectif focal fixe mature de 6,2 mm et d'une ouverture fixe F2.6 permet d'obtenir une capacité optique équilibrée pour les optiques de surveillance de milieu de gamme. Il fonctionne de manière constante dans des environnements intérieurs lumineux et sombres, libérant pleinement le potentiel d'imagerie de l'objectif au format 1/2,7 pouces sans trop dépendre de la correction logicielle du FAI.

2. En tant qu'optique miniature compacte avec un cercle d'image surdimensionné de 7,0 mm, cet objectif de carte M7 réserve une tolérance aux défauts d'assemblage. Un écart de positionnement mineur lors de l’assemblage du module de masse ne produira pas de coins sombres, réduisant ainsi le taux de défauts pour les fabricants OEM de caméras.

3. La propriété intégrée de la lentille à faible angle de rayon principal fonctionne avec des mesures de lentille à éclairage relatif élevé. La luminosité du centre aux coins et la cohérence des couleurs sont bien maintenues ; il résout efficacement les problèmes d'ombrage des coins et de dérive des couleurs qui gênent de nombreux composants de mini-caméra IP concurrents.

4. Dimension mécanique optimisée pour un flux de production de masse automatisé. BOSHI Optical Technology met en œuvre une inspection par échantillonnage des index optiques et des dimensions mécaniques pour chaque lot de lentilles de carte de sécurité OEM. Des performances constantes des produits sont garanties pour les projets de surveillance OEM et ODM à grand volume.

5. La distorsion TV équilibrée et l'éclairage des bords réduisent le besoin d'un algorithme de correction d'image lourd. Les caméras intégrées à cet objectif peuvent produire des images de surveillance naturelles, économisant ainsi les ressources informatiques de la puce pour d'autres fonctions.

Scénarios d'application cibles

1. Équipement de surveillance intérieure commerciale : caméras antivol de vente au détail, modules de surveillance de bureau, caméras IP compactes pour halls et couloirs. Cet objectif de carte de sécurité OEM, construit comme optique de surveillance de milieu de gamme, correspond parfaitement à l'objectif au format 1/2,7 pouces. En tant que composant de mini caméra IP qualifié, il fournit des détails clairs sur les objets et le corps humain pour les zones publiques de taille moyenne.

2. Appareils de sécurité domestique intelligents : caméras de surveillance Wi-Fi domestiques, modules de caméras auxiliaires d'entrée de bâtiment. Grâce à sa structure optique miniature compacte et à ses caractéristiques d'objectif à faible angle de rayon principal, l'objectif de la carte M7 s'adapte au matériel de caméra domestique limité en espace.

3. Mini systèmes de vision intégrés : caméras auxiliaires de contrôle d'accès, modules de collecte d'images de petite taille adoptant l'interface M7. L'objectif à focale fixe de 6,2 mm offre un grossissement approprié pour l'observation d'objets à courte et moyenne distance.

4. Projets de caméras de surveillance OEM à grand volume : caméras de sécurité analogiques et IP produites en série. La technologie optique BOSHI offre une solution optique rentable, cet objectif à ouverture fixe F2.6 peut être intégré au matériel de caméra fini pour les marques mondiales de produits de sécurité.
