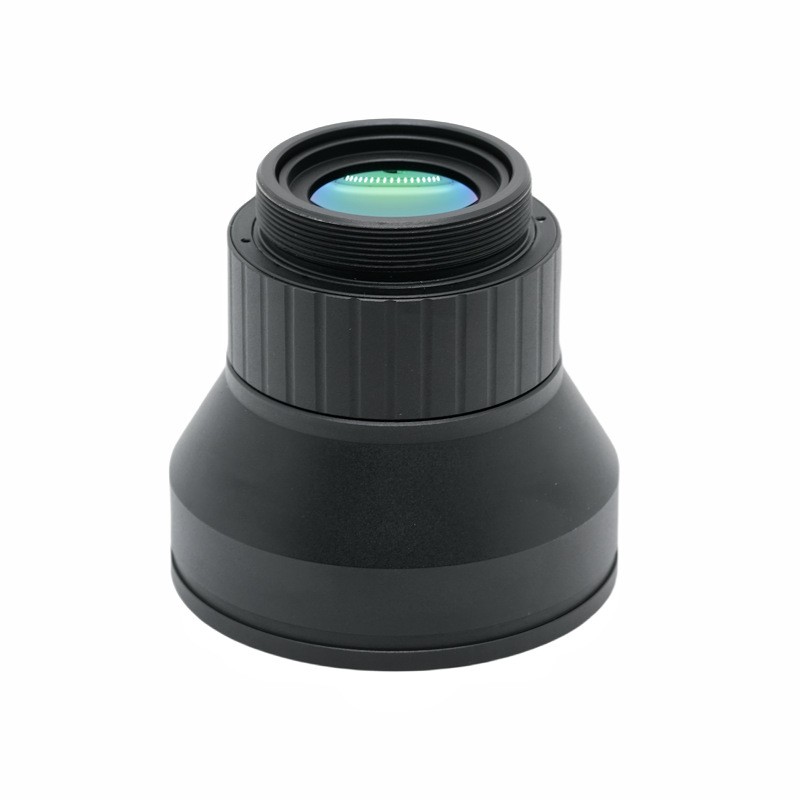

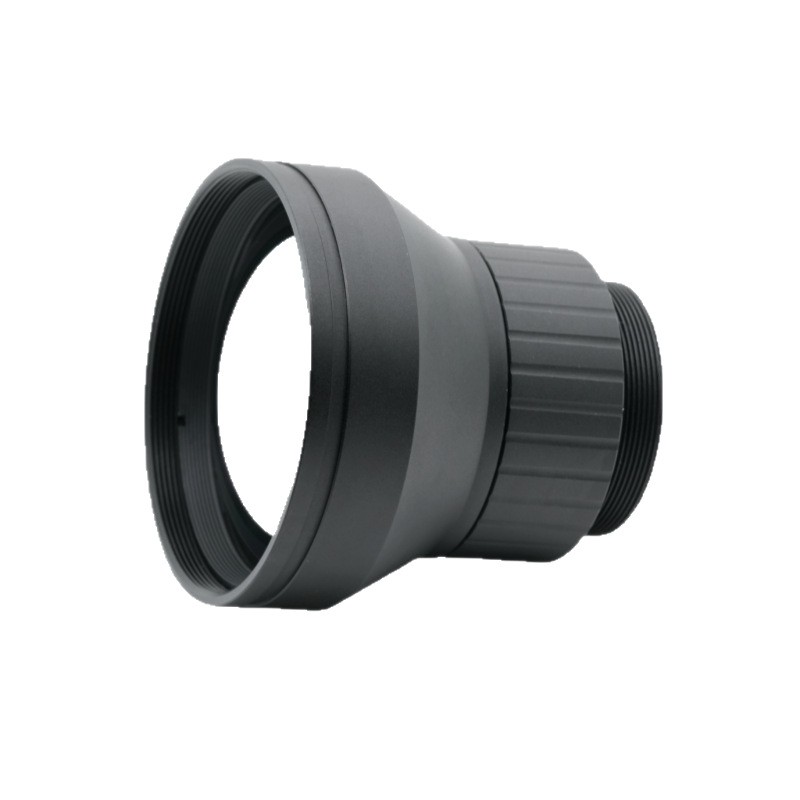

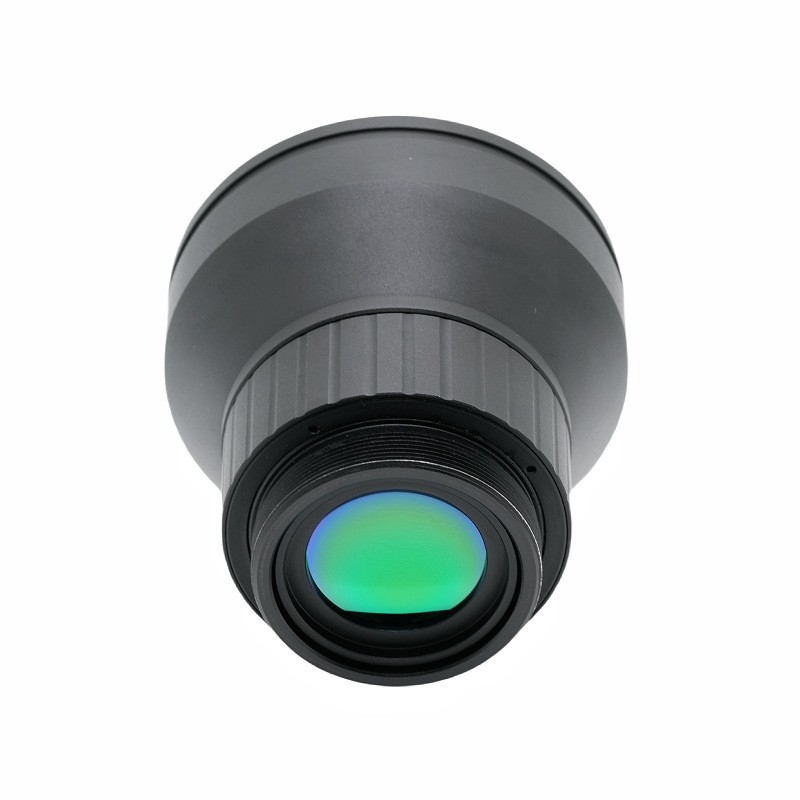

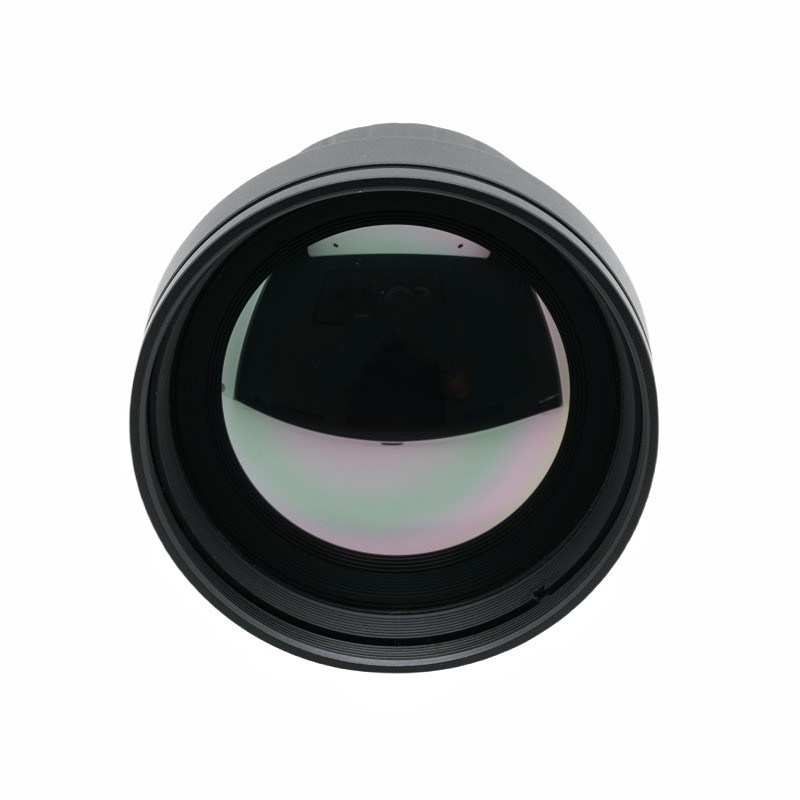

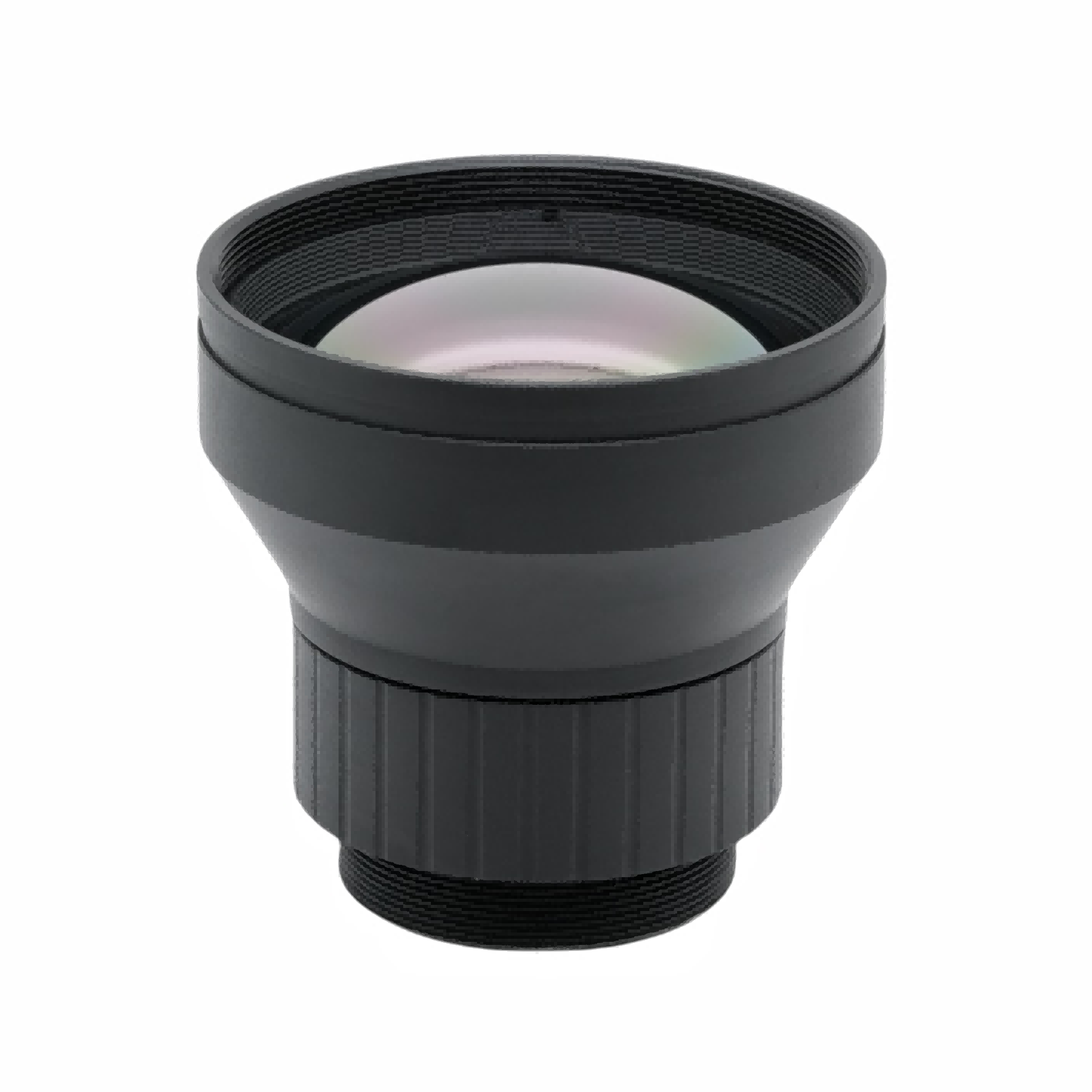

Lentille d'imagerie thermique de 50 mm

Brève description du produit

Cet objectif d'imagerie thermique haute performance est développé et fabriqué par ShangHai SILK Optical Technology CO., LTD, adapté aux appareils d'imagerie thermique infrarouge à ondes longues non refroidis. Doté d'une distance focale de 50 mm et d'une grande ouverture lumineuse F1.0, cet objectif infrarouge offre une capacité de collecte de lumière exceptionnelle pour les scénarios de détection thermique en faible luminosité. Il correspond aux détecteurs infrarouges de 640 × 512,12 μm, fonctionnant dans la bande spectrale infrarouge classique à ondes longues de 8 à 12 μm.

Avec un indice d'étanchéité IP67 pour l'élément avant, une adaptabilité robuste à la température de fonctionnement de 40 ℃ ~ + 80 ℃, cet objectif d'imagerie thermique prend en charge un réglage de la mise au point à l'infini de 2 m. Une transmission élevée supérieure à 90 % et un éclairage relatif ≥94 % garantissent une sortie d'image thermique uniforme et nette. Largement adoptée pour la surveillance extérieure, la sécurité périmétrique et l'observation thermique, cette lentille infrarouge offre des performances optiques stables et fiables pour divers systèmes d'imagerie infrarouge dans des environnements difficiles.

Description détaillée du produit

Paramètre

 Spécifications optiques :Focale de 50 mm avec grande ouverture F1.0 ; longueur d'onde de travail infrarouge à ondes longues de 8 à 12 μm, parfaitement conçue pour un détecteur compatible 640 × 512,12 μm. Le champ de vision atteint 11,27°(D)×8,8°(H)×7,0°(V), offrant une couverture de champ modérée pour l'observation thermique à longue distance.

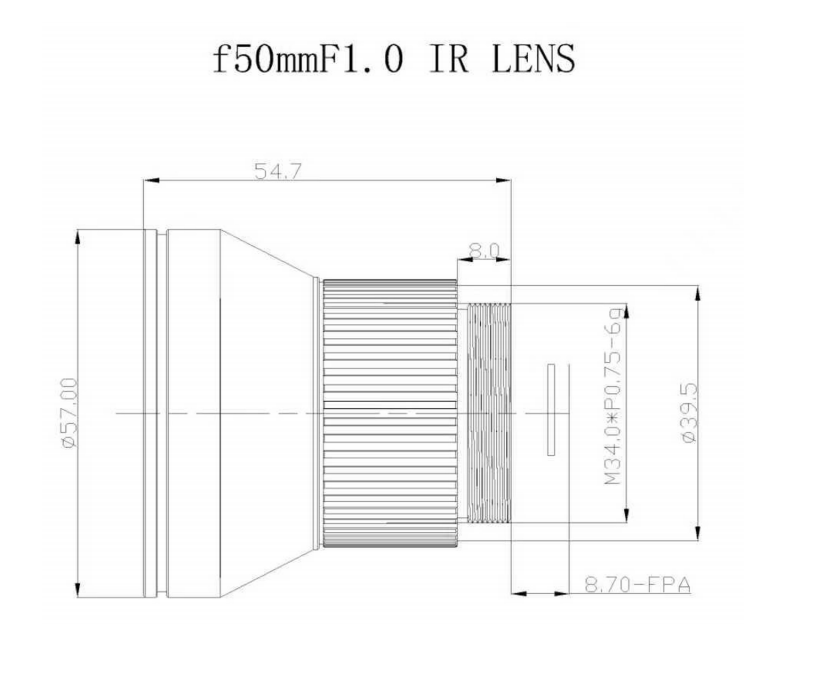

 Spécifications mécaniques et environnementales :Support M34 × 0,75 pour un assemblage facile ; plage de mise au point de 2 mètres à l'infini. L'élément avant atteint l'indice de protection IP67. La température de fonctionnement varie de 40 ℃ à +80 ℃, s'adaptant aux conditions de terrain extrêmement froides et chaudes. Les optiques exposées adoptent un revêtement antireflet AR.

 Spécifications de qualité d'image :Transmittance ≥90 %, éclairage relatif ≥94 %, distorsion ≤‑1,0 %. ShangHai SILK Optical Technology CO., LTD contrôle strictement ces indices pour garantir des performances d'image constantes de cet objectif d'imagerie thermique.

Avantages en termes de performances

 Collecte de lumière supérieure :La grande ouverture F1.0 de cette lentille infrarouge améliore considérablement l'absorption des photons infrarouges, améliorant ainsi le rapport signal/bruit de l'image thermique dans des conditions de faible rayonnement thermique.

 Excellente uniformité d’imagerie :L'éclairage relatif ≥94 % garantit un vignettage minimal, une image lumineuse et uniforme sur toute la surface du capteur ; La transmission ≥ 90 % apportée par le revêtement AR de haute qualité maximise l'utilisation de l'énergie infrarouge.

 Durabilité dans les environnements difficiles :L'indice d'étanchéité IP67 de l'élément avant et la température de fonctionnement à large plage permettent à cet objectif d'imagerie thermique de résister à la poussière, à l'humidité et aux fluctuations drastiques de température pour un fonctionnement extérieur 24h/24 et 7j/7.

 Conception optique à faible distorsion :Distorsion ≤‑1,0 %, réduit la distorsion géométrique pour une mesure et une observation précises de la cible thermique.

 Mise au point flexible :La plage de mise au point de 2 m‑∞ prend en charge à la fois l'inspection à courte portée et la surveillance à longue portée pour le système d'imagerie infrarouge non refroidi.

Champs d'application

 Sécurité du périmètre et surveillance des frontières :Cet objectif d'imagerie thermique est largement intégré aux caméras thermiques extérieures pour la détection d'intrusion jour-nuit et l'alerte périmétrique tous temps.

 Inspection thermique industrielle :Utilisé pour la surveillance de la température des équipements, le diagnostic des défauts de surchauffe dans les usines, les centrales électriques et l'inspection des pipelines.

 Observation extérieure et recherche de sauvetage :Appliqué dans les dispositifs d'observation infrarouge pour la prévention des incendies de forêt, la recherche et le sauvetage sur le terrain dans l'obscurité totale ou un épais brouillard.

 Système infrarouge monté sur véhicule :S'adapte aux modules thermiques embarqués sur véhicule, offre des performances optiques infrarouges fiables dans un environnement extérieur complexe.

 Ensemble caméra infrarouge non refroidi :ShangHai SILK Optical Technology CO., LTD fournit cette lentille infrarouge comme composant optique de base pour les fabricants de caméras thermiques OEM et ODM.
