Objectif d'imagerie thermique à focale de 4,1 mm

Fiche produit

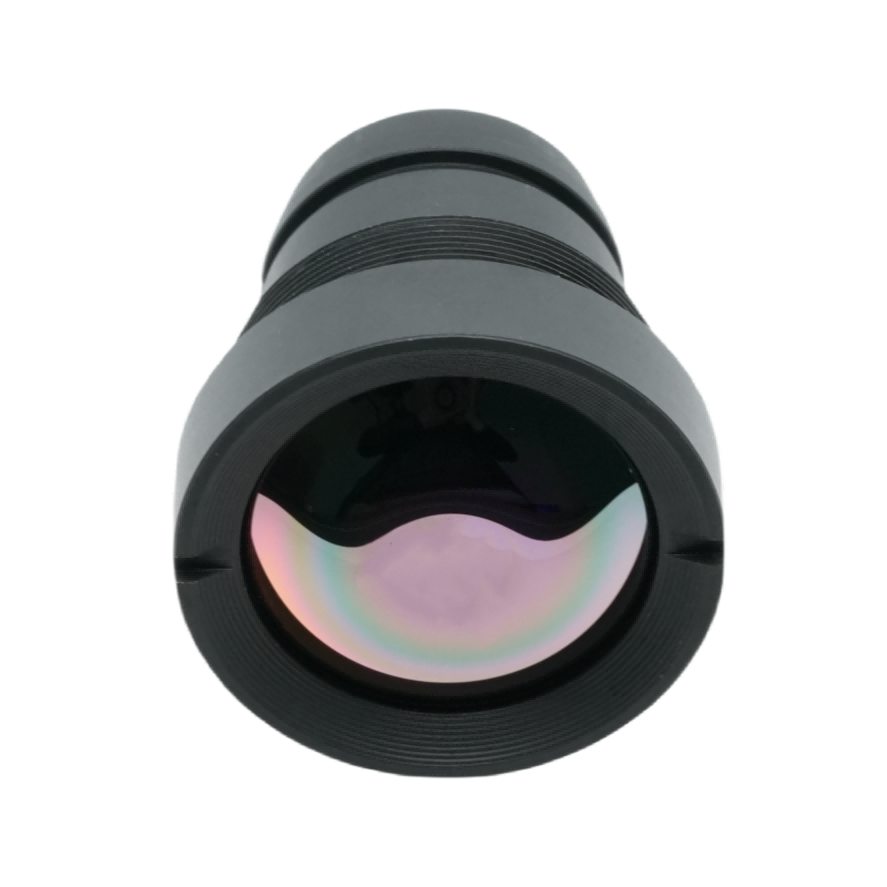

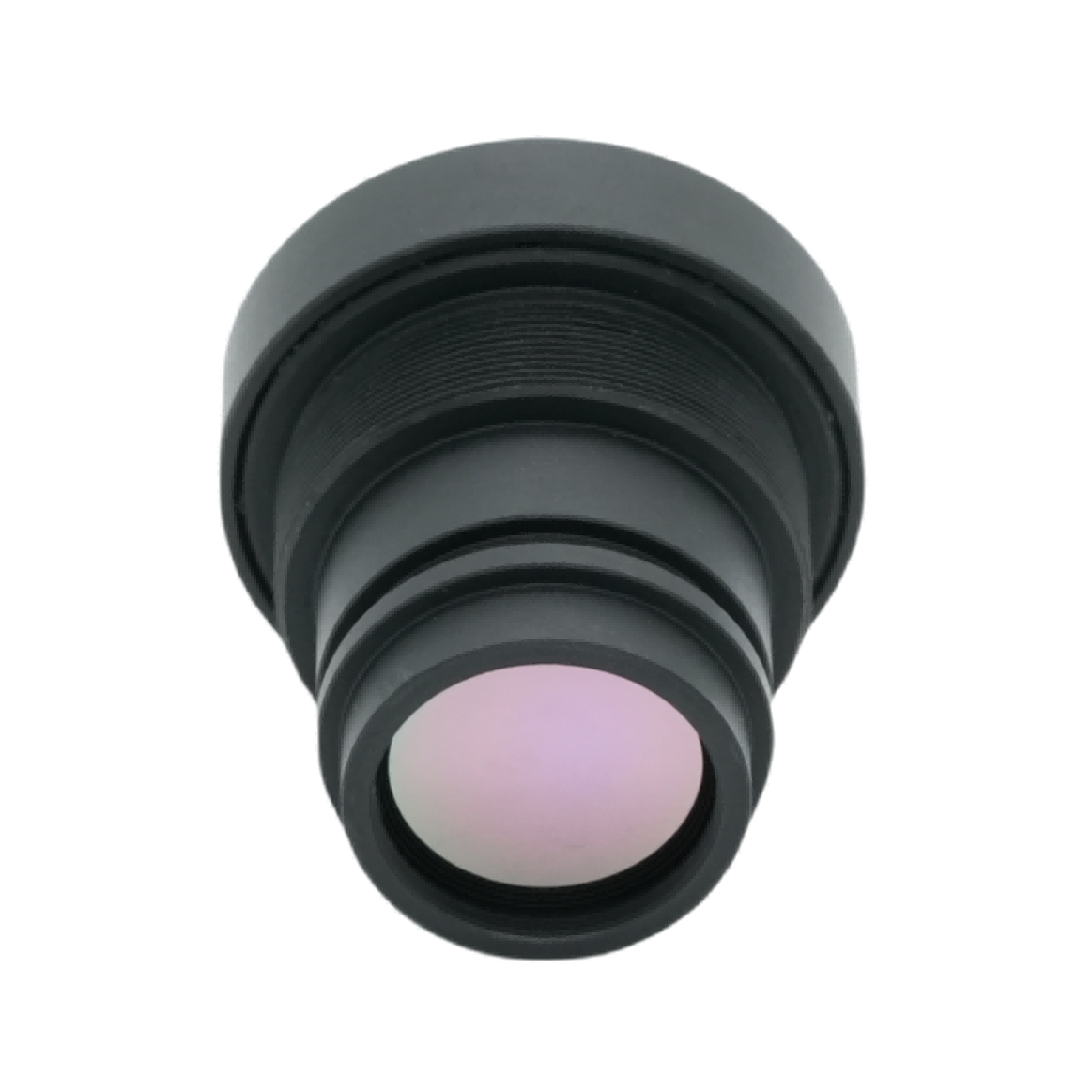

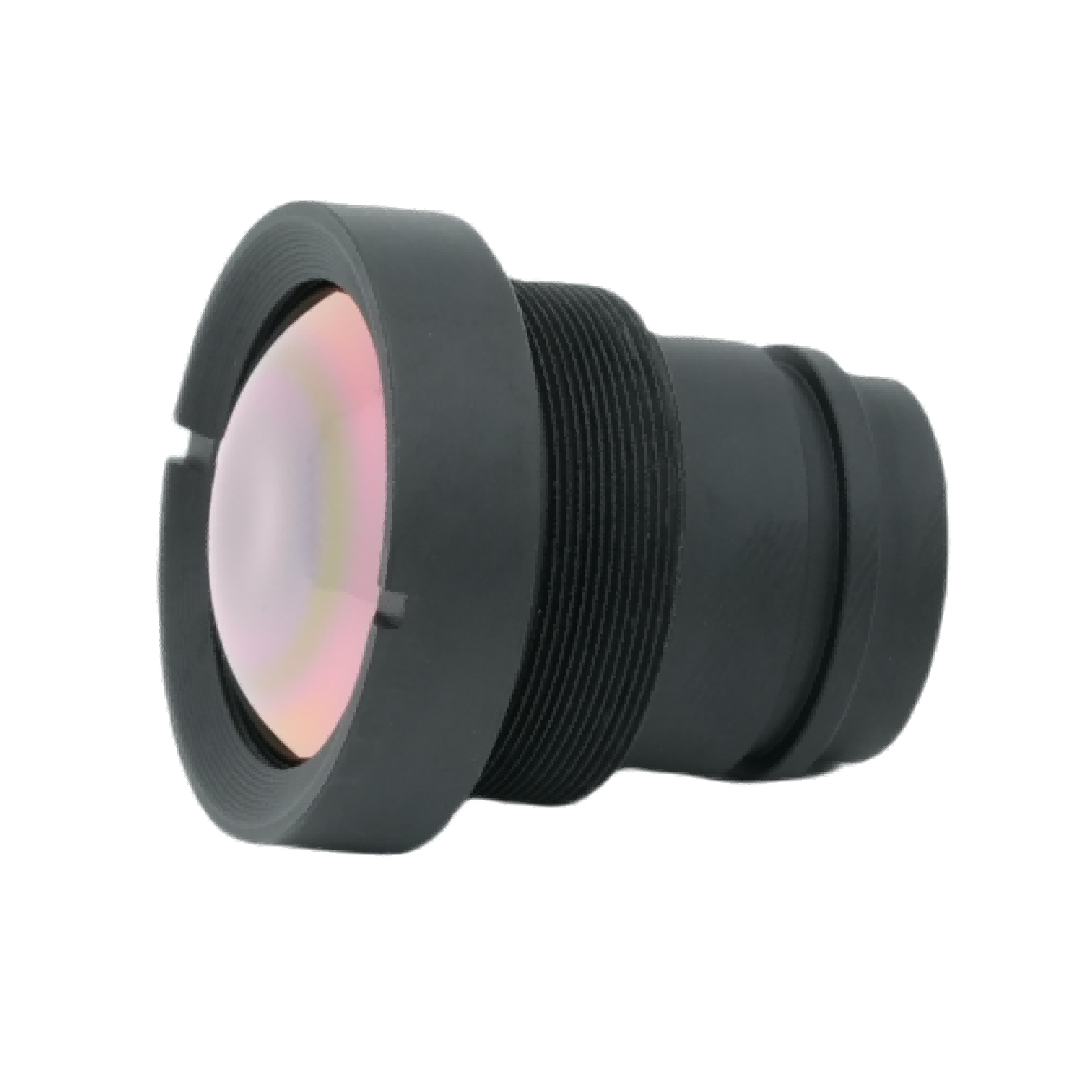

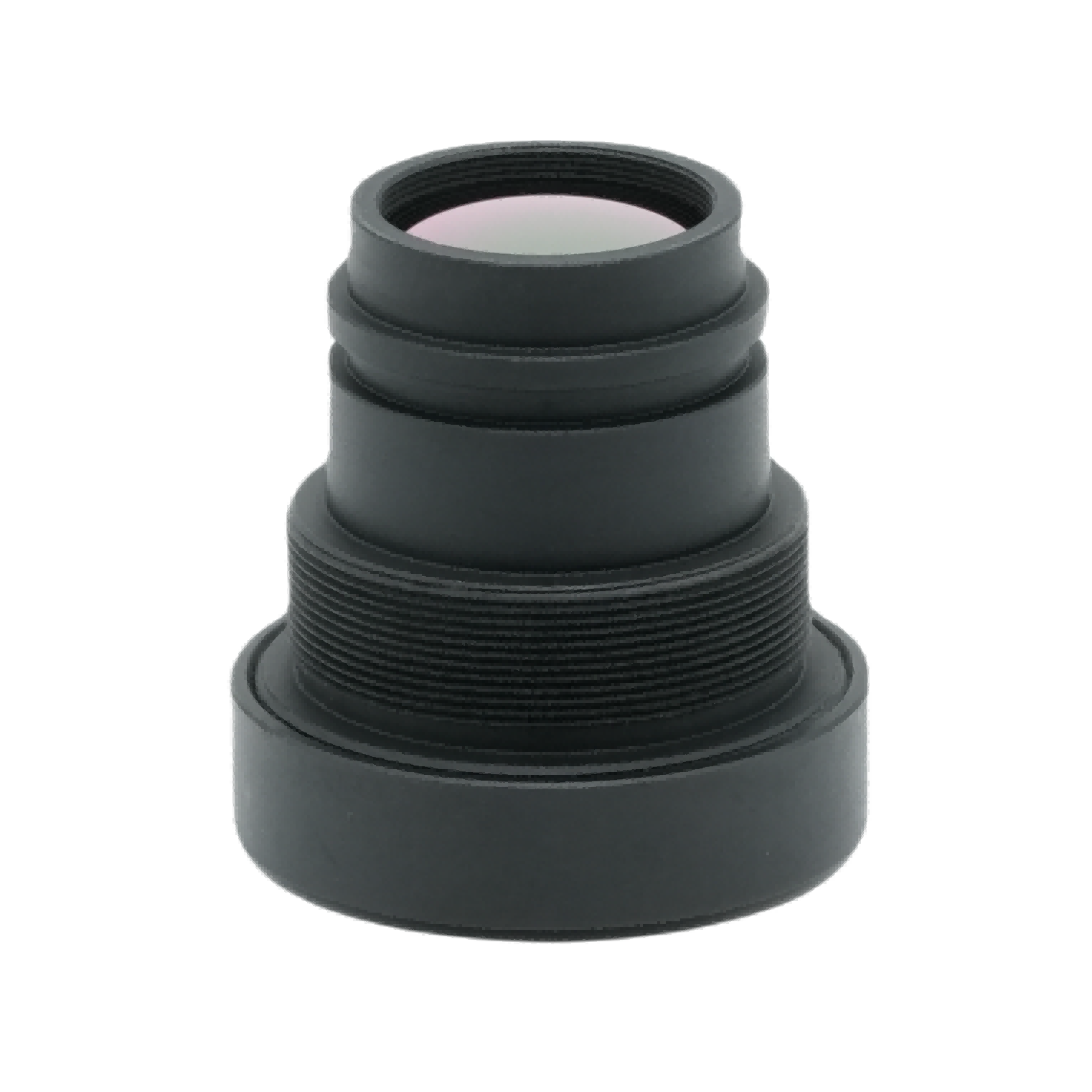

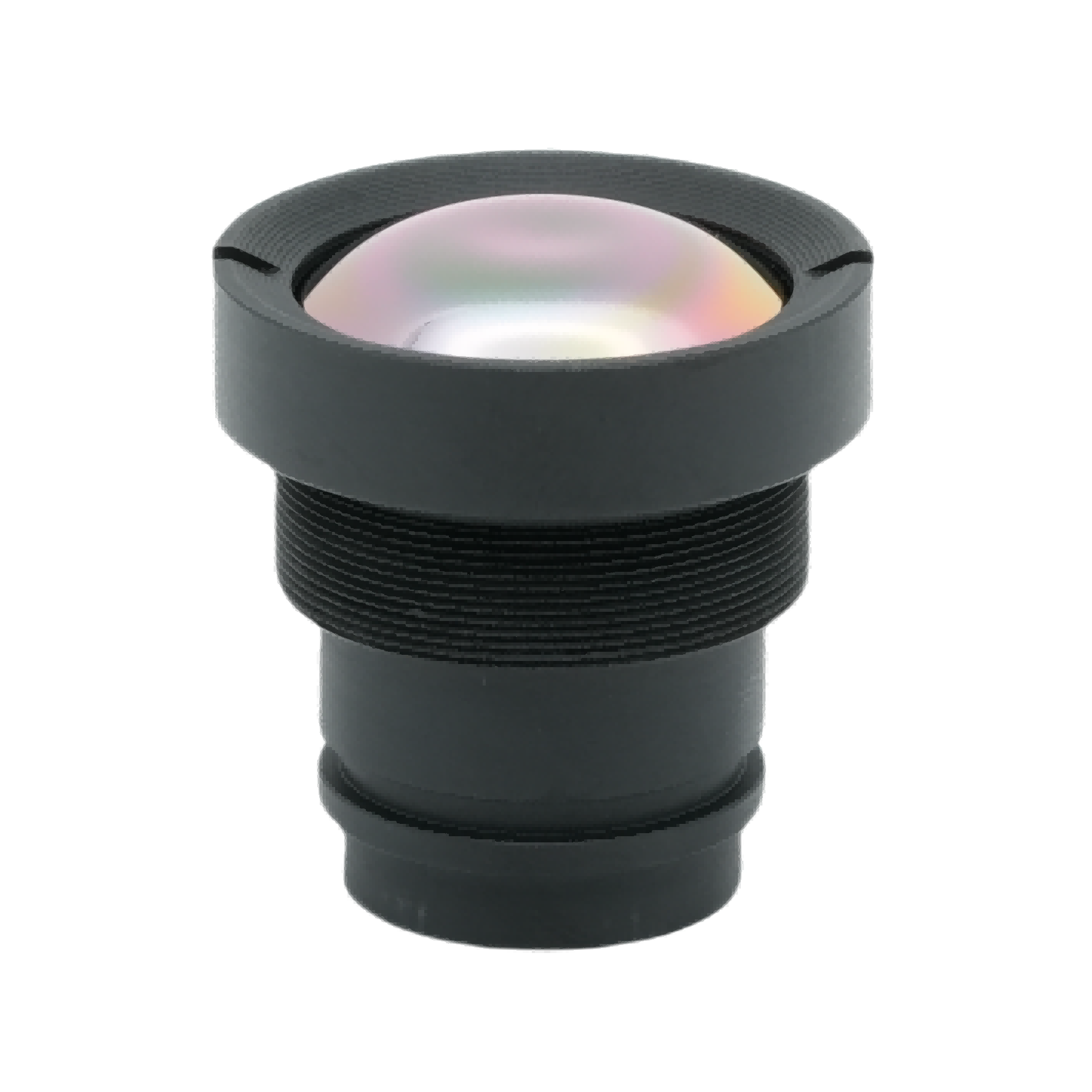

Fabriqué et fourni parBOSHI OptiqueLa technologie, çaObjectif d'imagerie thermique F1.0 à focale de 4,1 mmsert d'objectif infrarouge ultra grand angle conçu pour une résolution de 640 × 512 et des réseaux de plans focaux infrarouges non refroidis de 12 μm de pixels. Cette lentille infrarouge thermique adopte un revêtement antireflet AR exposé avancé pour offrir une transmission infrarouge supérieure à 88 %. En tant que lentille optique infrarouge professionnelle de BOSHI Optical Technology, cette unité est dotée d'une protection de lentille avant IP67, d'une structure légère d'environ 25 g et d'une stabilité optique fiable à large température. Il prend en charge une intégration transparente dans les systèmes de caméras thermiques compacts non refroidis, et sa conception à large champ de vision offre une large couverture de scènes pour divers scénarios de déploiement d'imagerie thermique.

Description détaillée du produit

Paramètre

Spécifications optiques. Cet objectif optique infrarouge présente une distance focale de 4,1 mm et une ultra grande ouverture F1.0. La grande valeur d'ouverture apporte une capacité d'absorption de lumière infrarouge élevée. Ces performances optiques constituent la garantie essentielle d'une sortie de lentille infrarouge thermique claire dans des conditions de travail à basse température et à faible rayonnement.

Correspondance des détecteurs. L'objectif est spécialement conçu pour les détecteurs infrarouges d'une résolution de 640 × 512 et de pixels de 12 μm. Il atteint un degré élevé de correspondance avec les formats de capteurs thermiques non refroidis courants et évite les écarts d'imagerie causés par une inadéquation entre l'objectif et le capteur.

Champ de vision. Il réalise un champ de vision large de 130° en diagonale, 102° horizontal et 83° vertical. Les utilisateurs peuvent obtenir une couverture de scène à large portée sans composants de balayage mécanique, ce qui simplifie le schéma mécanique global de l'équipement thermique.

Performances de concentration. Sa plage de mise au point continue s'étend de 0,5 m à l'infini. La capacité de mise au point prend en compte les travaux d'inspection à courte distance et les tâches de surveillance à longue distance, et élargit la limite de distance utilisable pour cet objectif de distance focale de 4,1 mm.

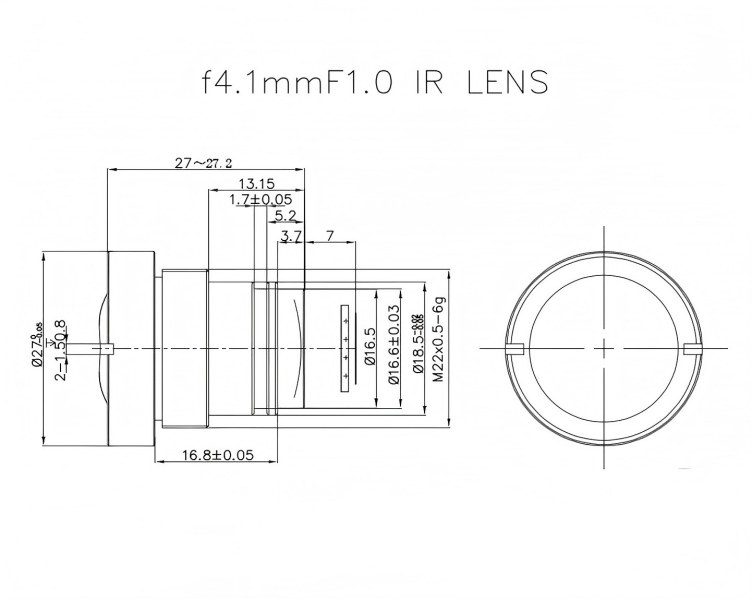

Indice environnemental et mécanique. La plage de température de fonctionnement atteint -40 ℃ ~ +80 ℃. La lentille avant atteint le niveau d'étanchéité et de poussière IP67. Il applique une interface filetée standard de montage M22 × 0,5 pour une opération d'assemblage pratique. Le poids net reste d'environ 25 g, ce qui crée des conditions favorables au développement d'équipements légers.

Indicateurs de qualité d'imagerie. Équipé d'un revêtement antireflet AR, la transmission optique dépasse 88 %. L'éclairage relatif reste supérieur à 80 %. La valeur de distorsion est contrôlée en dessous de 45 %. L'ensemble d'indicateurs équilibre la fonction d'imagerie grand angle et les performances réelles de qualité d'image.

Avantages en termes de performances

Sensibilité thermique supérieure à faible luminosité. L'ouverture maximale F1.0 renforce l'efficacité de la collecte de l'énergie rayonnante. Face à des environnements sombres et à faible rayonnement, cette lentille infrarouge thermique peut évidemment augmenter le contraste de l'image thermique. Il réduit le risque de flou d’image lorsque le signal infrarouge cible est faible.

Couverture ultra-large. Le champ de vision large en diagonale de 130° peut couvrir une plus grande zone de surveillance pour un seul appareil. Le côté projet peut réduire en conséquence la quantité de caméras thermiques déployées pour la surveillance de toute la zone. Cela entraîne une réduction directe du coût global de construction du système.

Uniformité d'imagerie stable. Plus de 80 % d’éclairage relatif supprime efficacement le phénomène de vignettage. La luminosité reste constante sur tout le cadre de l’image. Plus de 88 % de transmission réduit la perte d'énergie infrarouge dans le chemin de transmission optique. BOSHI Optical Technology effectue un étalonnage répété sur cette lentille optique infrarouge pour garantir une sortie uniforme dans un état de fonctionnement continu de longue durée.

Forte durabilité environnementale. La protection IP67 de la lentille frontale et une large plage de température permettent un fonctionnement stable dans des conditions de pluie, de poussière, de froid extrême et de chaleur élevée. L'objectif ne nécessite pas de maintenance manuelle fréquente et s'adapte aux environnements de déploiement industriel extérieurs et difficiles.

Intégration compacte et facile. La structure légère de 25 g et la monture standard M22 × 0,5 réduisent la difficulté de conception mécanique des dispositifs d'imagerie thermique miniaturisés. Les développeurs d'équipements peuvent économiser le travail de modification structurelle lors de l'intégration du produit.

Capacité de mise au point flexible. La distance de mise au point minimale de 0,5 m prend en charge la détection de cibles rapprochées. Comparé aux objectifs à focale fixe longue distance, ce produit à focale de 4,1 mm repousse les limites des applications et répond aux exigences d'observation à distances mixtes.

Champs d'application

Surveillance de sécurité du périmètre. Cette lentille infrarouge thermique à champ de vision large offre une capacité de surveillance thermique grand angle pour les usines, les parcs, les zones frontalières et les zones résidentielles. Il effectue le travail de détection d'intrusion jour et nuit sans apport de lumière visible. La surveillance de sécurité du périmètre est l'une des principales directions d'application des produits de BOSHI Optical Technology.

Inspection thermique industrielle. La lentille optique infrarouge prend en charge le contrôle de la température des équipements, la détection des défauts des armoires électriques, l'inspection des fuites thermiques des pipelines et la patrouille de sécurité en usine. Le personnel sur le terrain peut détecter les sources de chaleur anormales à temps pour prévenir les accidents de sécurité industrielle.

Vision intelligente des transports et des véhicules. Il peut être déployé pour la vision nocturne thermique automobile, la surveillance du trafic routier. Dans des conditions de brouillard, de nuit et de faible visibilité, les performances de correspondance de résolution 640 × 512 aident à terminer le travail d'identification des piétons et des obstacles.

Charge utile des systèmes sans pilote. Bénéficiant de sa légèreté de 25 g, l’objectif agit comme une charge thermique légère pour les drones, les robots et les véhicules terrestres sans pilote. Il entreprend des missions de recherche et de sauvetage, de surveillance des incendies de forêt et de patrouille de terrain.

Sécurité publique et sauvetage d'urgence. Dans les missions de positionnement thermique et de recherche et sauvetage de lutte contre les incendies, il fonctionne bien dans les environnements sombres, enfumés ou visuellement obscurcis. Les signaux thermiques peuvent pénétrer les interférences partielles de la fumée pour verrouiller la position cible.

Surveillance de l'agriculture et de l'environnement. Les opérateurs effectuent des analyses de la température de la végétation, des observations de la faune et un suivi de la répartition de la chaleur dans l'environnement grâce à cette lentille infrarouge thermique. Il fournit un support de données efficace pour la recherche agricole et la recherche sur l'environnement écologique.
