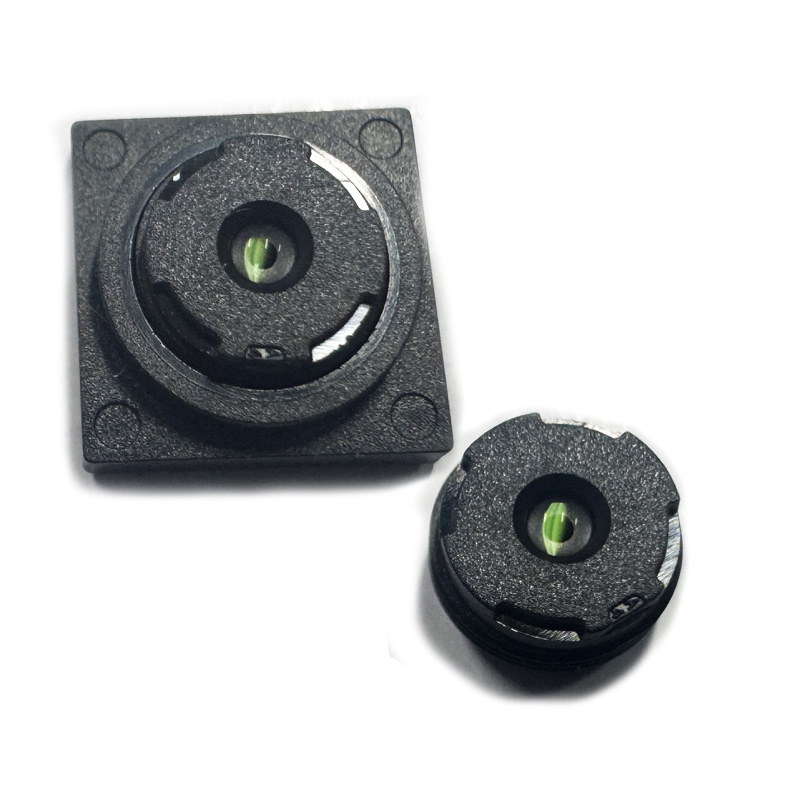

Lentille conique de 3,05 mm

Fiche produit

Cet objectif de vision industrielle compact est fabriqué par ShangHai SILK Optical Technology CO., LTD, optimisé pour un capteur 1/4" avec une résolution de 2592 x 1944. Construit avec une disposition optique fiable, cet objectif mini-carte offre des performances d'imagerie stables avec3,05 mmfocale et ouverture F5.0. Il prend en charge un cercle d'image de 4,8 mm et un champ de vision diagonal de 72 degrés, répondant ainsi aux exigences de vision large des modules d'imagerie compacts. La conception de l'objectif à faible distorsion maintient la distorsion du téléviseur en dessous de 1,5 %, ainsi qu'une longueur d'onde IRCF de 650 nm pour filtrer les interférences infrarouges indésirables. Le TTL ultra court de 3,6 mm le rend adapté à l'intégration d'appareils à espace limité. ShangHai SILK Optical Technology CO., LTD effectue une inspection optique stricte pour chaque unité, garantissant une qualité constante des lots pour les projets de production de masse. Ce composant optique à monture M5.5 économique est idéal pour les systèmes de caméras embarquées de petite taille dans plusieurs scénarios grand public et industriels.

Description détaillée du produit

Paramètreètreeter

Paramètreètreètres optiques de base : l'objectif adopte3,05 mmdistance focale avec une tolérance de ± 5 %, associée à une ouverture F5.0 de ± 5 % de tolérance, équilibrant la profondeur de champ et la luminosité de l'image. Le TTL atteint 3,6 ± 0,1 mm pour un assemblage ultra-compact. La longueur d'onde IRCF de 650 nm bloque efficacement la lumière parasite infrarouge pour une sortie diurne en couleurs vraies.

Format d'imagerie et champ de vision : le cercle d'image maximum est de Φ4,8 mm, correspondant parfaitement au capteur COMS 1/4" (2592*1944). Le champ de vision diagonal atteint 72°, le champ de vision horizontal 61°, le champ de vision vertical 47°, offrant une large couverture pour les petites caméras.

Distorsion, éclairage et CRA : distorsion TV < 1,5 % pour une reproduction en ligne droite ; l'éclairage relatif 42,8 % ± 5 % garantit une luminosité uniforme du centre au coin ; CRA < 32,7° correspond à l'angle du rayon principal du pixel du capteur 1/4", évitant le vignettage et le décalage des couleurs.

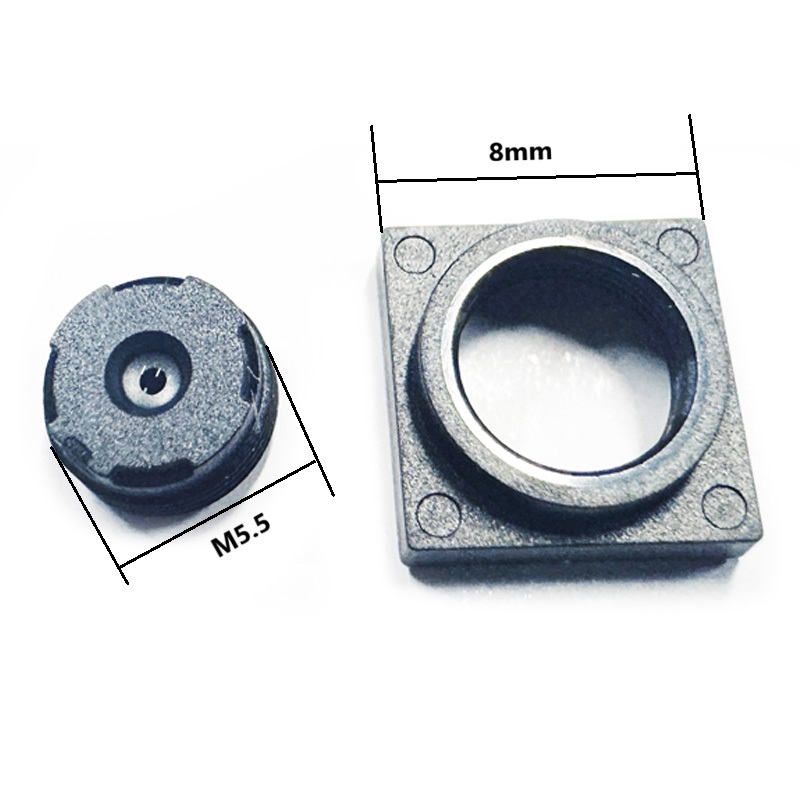

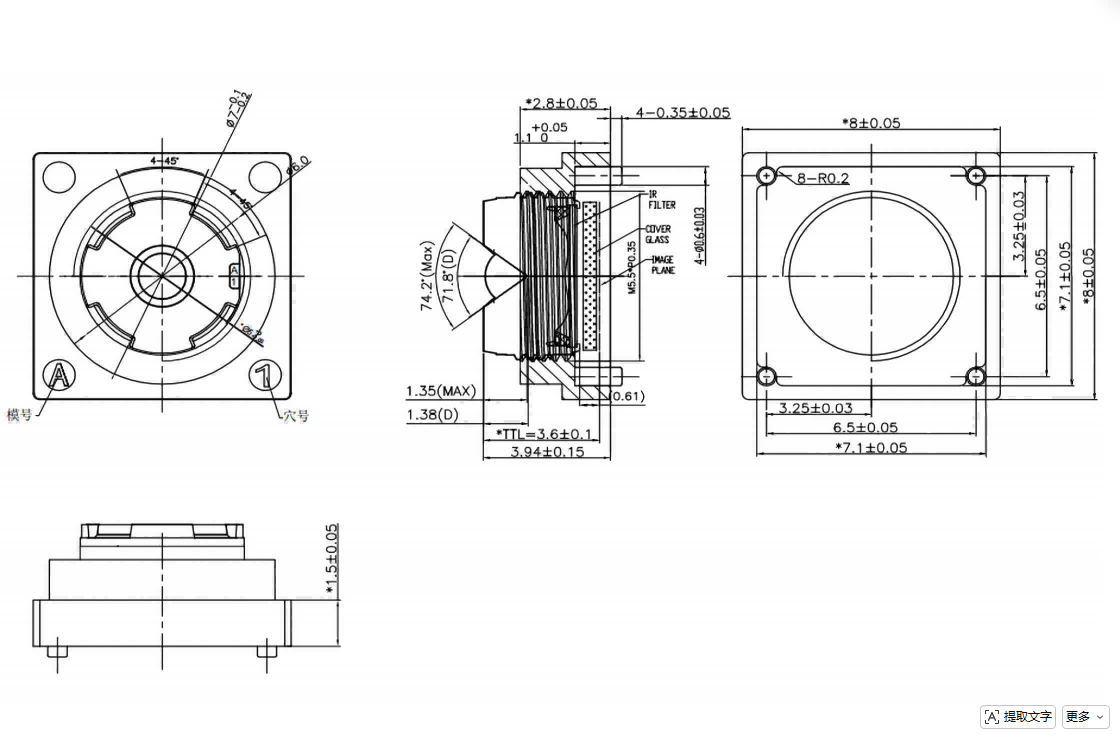

Interface mécanique : support standard M5.5, facile à aligner et à assembler pour les modules de micro-caméra.

Avantage des performancesge

Performances optiques à faible distorsion : en tant qu'objectif à faible distorsion, une distorsion TV inférieure à 1,5 % réduit la déformation de l'image, essentielle pour les tâches de reconnaissance et de numérisation.

Dimension mécanique compacte : cette mini lentille de carte présente une longueur totale de piste de seulement 3,6 mm, bien adaptée au matériel embarqué mince où l'espace interne est extrêmement limité.

Compatibilité de capteur bien adaptée : conçu exclusivement pour l'application d'objectifs à capteur 1/4", le cercle d'image de 4,8 mm et le CRA <32,7° empêchent les coins sombres et les changements de couleur, donnant ainsi libre cours à la capacité des pixels du capteur.

Filtrage infrarouge stable : la coupe IR 650 nm élimine le bruit infrarouge, améliorant ainsi la fidélité des couleurs pour la capture de la lumière visible.

Qualité de production de masse constante : produite par ShangHai SILK Optical Technology CO., LTD, chaque lentille est soumise à des tests optiques stricts, garantissant la cohérence des paramètres pour les commandes de gros volumes.

Applicationn Champ

Caméras miniatures pour maison intelligente : utilisez cet objectif à monture M5.5 pour les caméras de surveillance intérieure de petite taille, les caméras de sonnette, pour capturer une vue en direct claire et grand angle dans un espace de boîtier limité.

Appareils de numérisation portables : l'objectif à faible distorsion prend en charge la numérisation des codes-barres et des codes QR, fournissant une image non déformée pour un décodage rapide des codes.

Équipement d'imagerie portable : l'objectif mini-carte avec une distance focale de 3,05 mm s'adapte aux petites caméras portables et aux enregistreurs portés sur le corps, satisfaisant ainsi la demande de configuration compacte.

Modules auxiliaires de vision industrielle : en tant qu'objectif de vision industrielle compact, il fonctionne pour une détection simple d'objets, un comptage visuel et une détection auxiliaire avec un matériel de lentille de capteur 1/4 pouces.

Kits de caméras éducatives et expérimentales : composant optique rentable pour le développement de projets liés à la vision des étudiants.2. Fiche produit

Cet objectif de vision industrielle compact est fabriqué par ShangHai SILK Optical Technology CO., LTD, optimisé pour un capteur 1/4" avec une résolution de 2592 x 1944. Construit avec une disposition optique fiable, cet objectif mini-carte offre des performances d'imagerie stables avec une distance focale de 3,05 mm et une ouverture F5.0. Il prend en charge un cercle d'image de 4,8 mm et un champ de vision diagonal de 72 degrés, répondant aux exigences de vision large des modules d'imagerie compacts. La conception de l'objectif à faible distorsion maintient la distorsion du téléviseur en dessous 1,5 %, ainsi qu'une longueur d'onde IRCF de 650 nm pour filtrer les interférences infrarouges indésirables. Le TTL ultra-court à 3,6 mm le rend adapté à l'intégration de dispositifs limités en espace. ShangHai SILK Optical Technology CO., LTD effectue une inspection optique stricte pour chaque unité, garantissant une qualité de lot constante pour les projets de production de masse. Ce composant optique à monture M5.5 rentable est idéal pour les systèmes de caméras embarqués de petite taille dans plusieurs scénarios grand public et industriels.

Description détaillée du produit

Paramètreètreeter

Paramètreètreètres optiques de base : l'objectif adopte une distance focale de 3,05 mm avec une tolérance de ± 5 %, associée à une ouverture F5.0 de ± 5 % de tolérance, équilibrant la profondeur de champ et la luminosité de l'image. Le TTL atteint 3,6 ± 0,1 mm pour un assemblage ultra-compact. La longueur d'onde IRCF de 650 nm bloque efficacement la lumière parasite infrarouge pour une sortie diurne en couleurs vraies.

Format d'imagerie et champ de vision : le cercle d'image maximum est de Φ4,8 mm, correspondant parfaitement au capteur COMS 1/4" (2592*1944). Le champ de vision diagonal atteint 72°, le champ de vision horizontal 61°, le champ de vision vertical 47°, offrant une large couverture pour les petites caméras.

Distorsion, éclairage et CRA : distorsion TV < 1,5 % pour une reproduction en ligne droite ; l'éclairage relatif 42,8 % ± 5 % garantit une luminosité uniforme du centre au coin ; CRA < 32,7° correspond à l'angle du rayon principal du pixel du capteur 1/4", évitant le vignettage et le décalage des couleurs.

Interface mécanique : support standard M5.5, facile à aligner et à assembler pour les modules de micro-caméra.

Avantages en termes de performances

Performances optiques à faible distorsion : en tant qu'objectif à faible distorsion, une distorsion TV inférieure à 1,5 % réduit la déformation de l'image, essentielle pour les tâches de reconnaissance et de numérisation.

Dimension mécanique compacte : cette mini lentille de carte présente une longueur totale de piste de seulement 3,6 mm, bien adaptée au matériel embarqué mince où l'espace interne est extrêmement limité.

Compatibilité de capteur bien adaptée : conçu exclusivement pour l'application d'objectifs à capteur 1/4", le cercle d'image de 4,8 mm et le CRA <32,7° empêchent les coins sombres et les changements de couleur, donnant ainsi libre cours à la capacité des pixels du capteur.

Filtrage infrarouge stable : la coupe IR 650 nm élimine le bruit infrarouge, améliorant ainsi la fidélité des couleurs pour la capture de la lumière visible.

Qualité de production de masse constante : produite par ShangHai SILK Optical Technology CO., LTD, chaque lentille est soumise à des tests optiques stricts, garantissant la cohérence des paramètres pour les commandes de gros volumes.

 Champ d'application

Caméras miniatures pour maison intelligente : utilisez cet objectif à monture M5.5 pour les caméras de surveillance intérieure de petite taille, les caméras de sonnette, pour capturer une vue en direct claire et grand angle dans un espace de boîtier limité.

Appareils de numérisation portables : l'objectif à faible distorsion prend en charge la numérisation des codes-barres et des codes QR, fournissant une image non déformée pour un décodage rapide des codes.

Équipement d'imagerie portable : l'objectif mini-carte avec une distance focale de 3,05 mm s'adapte aux petites caméras portables et aux enregistreurs portés sur le corps, satisfaisant ainsi la demande de configuration compacte.

Modules auxiliaires de vision industrielle : en tant qu'objectif de vision industrielle compact, il fonctionne pour une détection simple d'objets, un comptage visuel et une détection auxiliaire avec un matériel de lentille de capteur 1/4 pouces.

Kits de caméras éducatives et expérimentales : composant optique rentable pour le développement de projets liés à la vision des étudiants.
