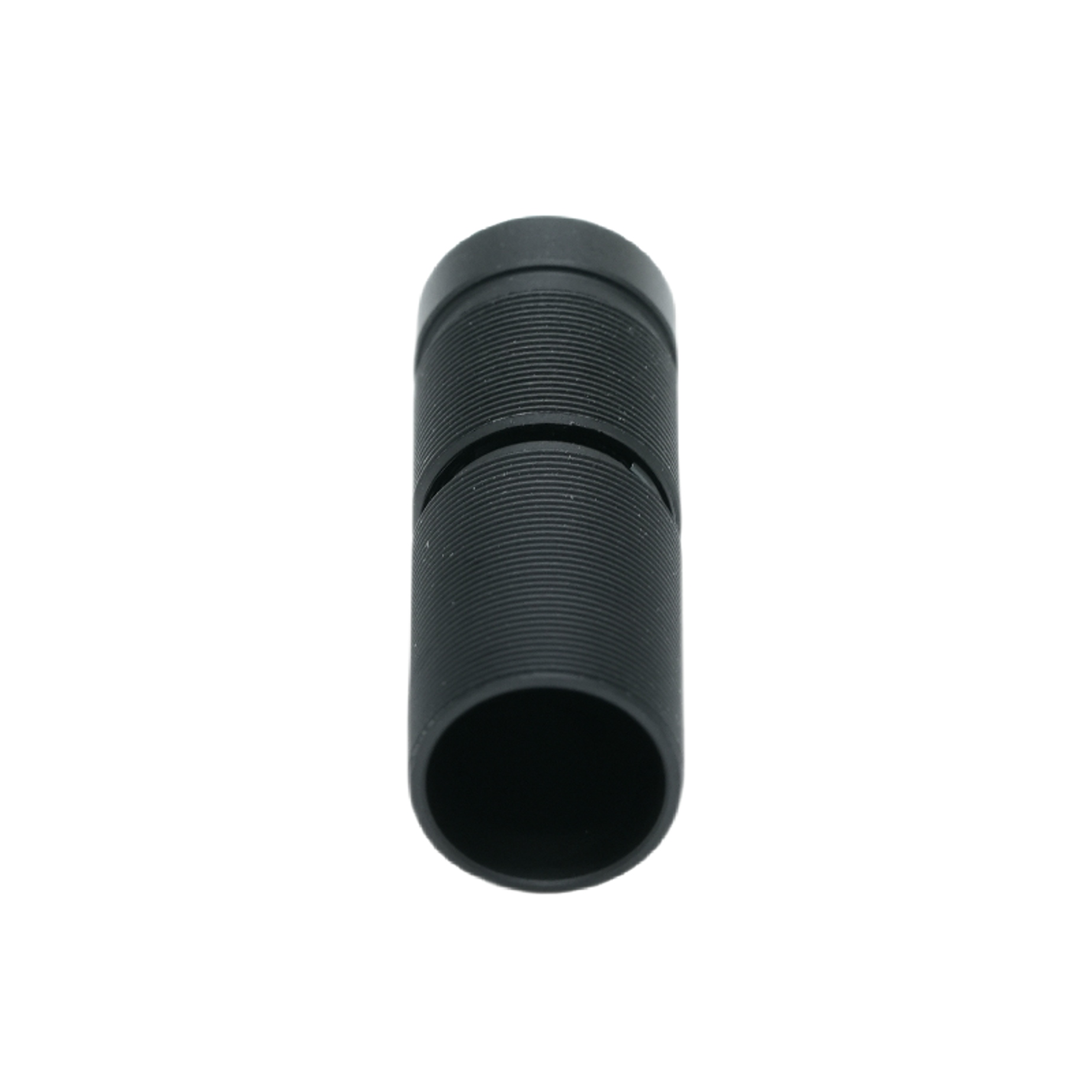

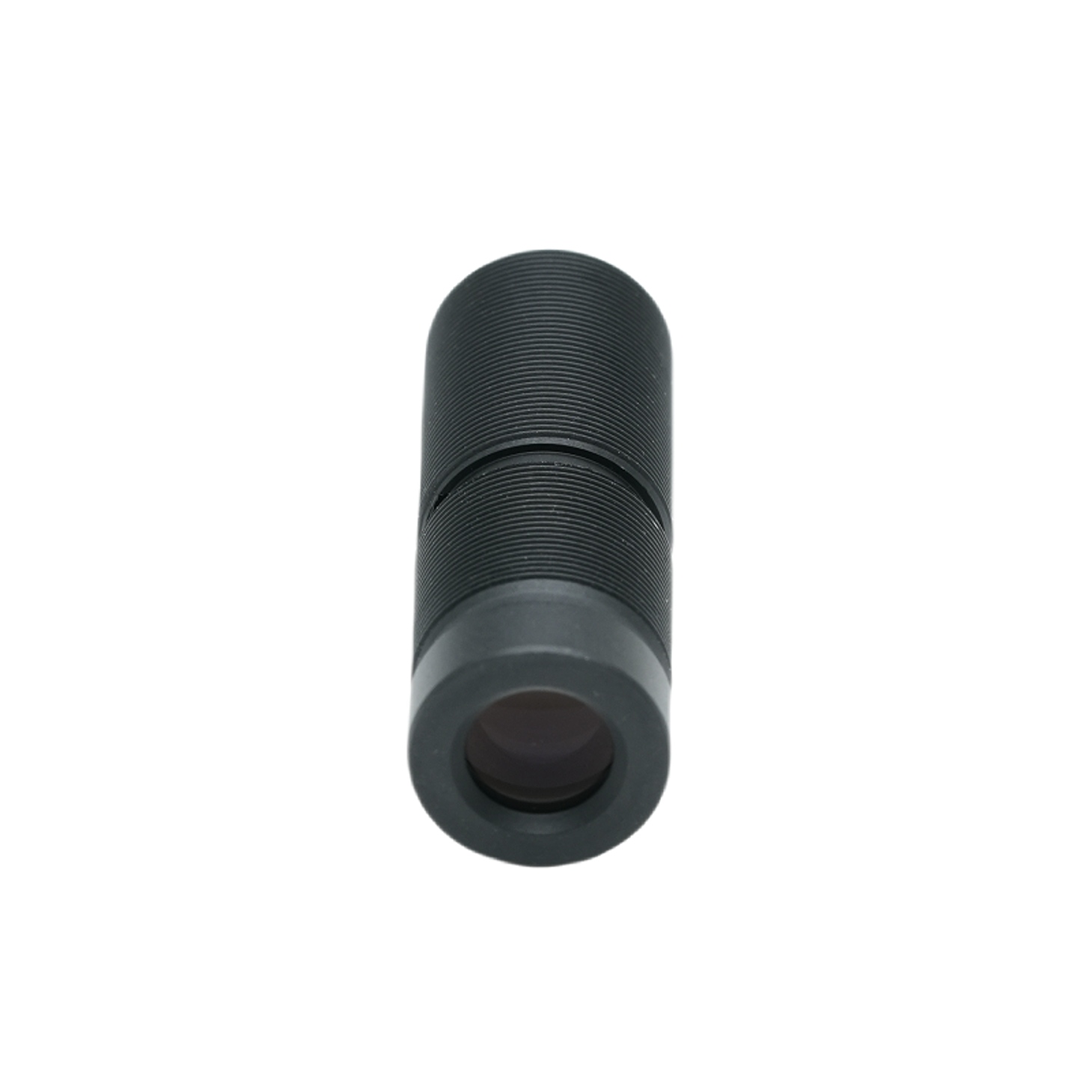

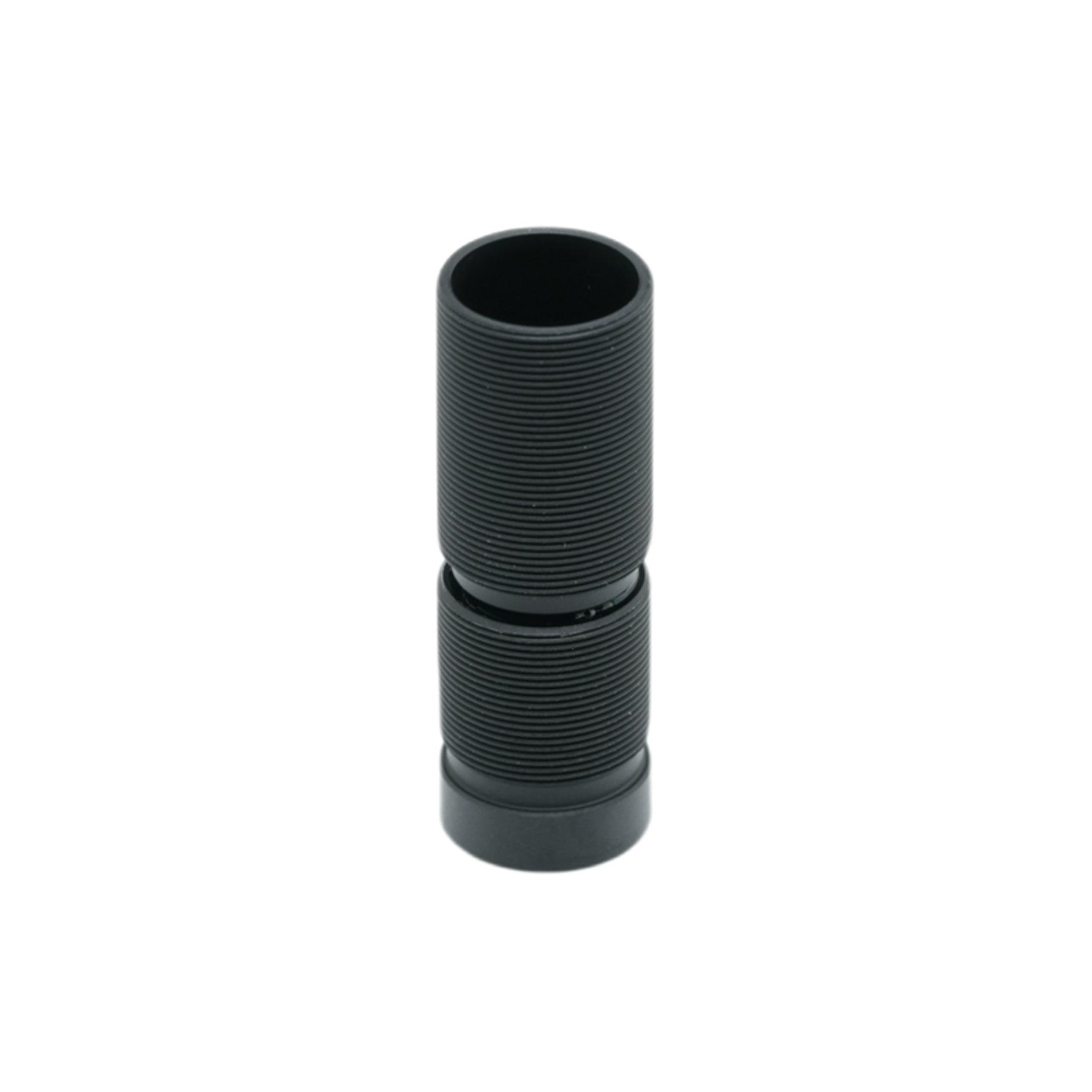

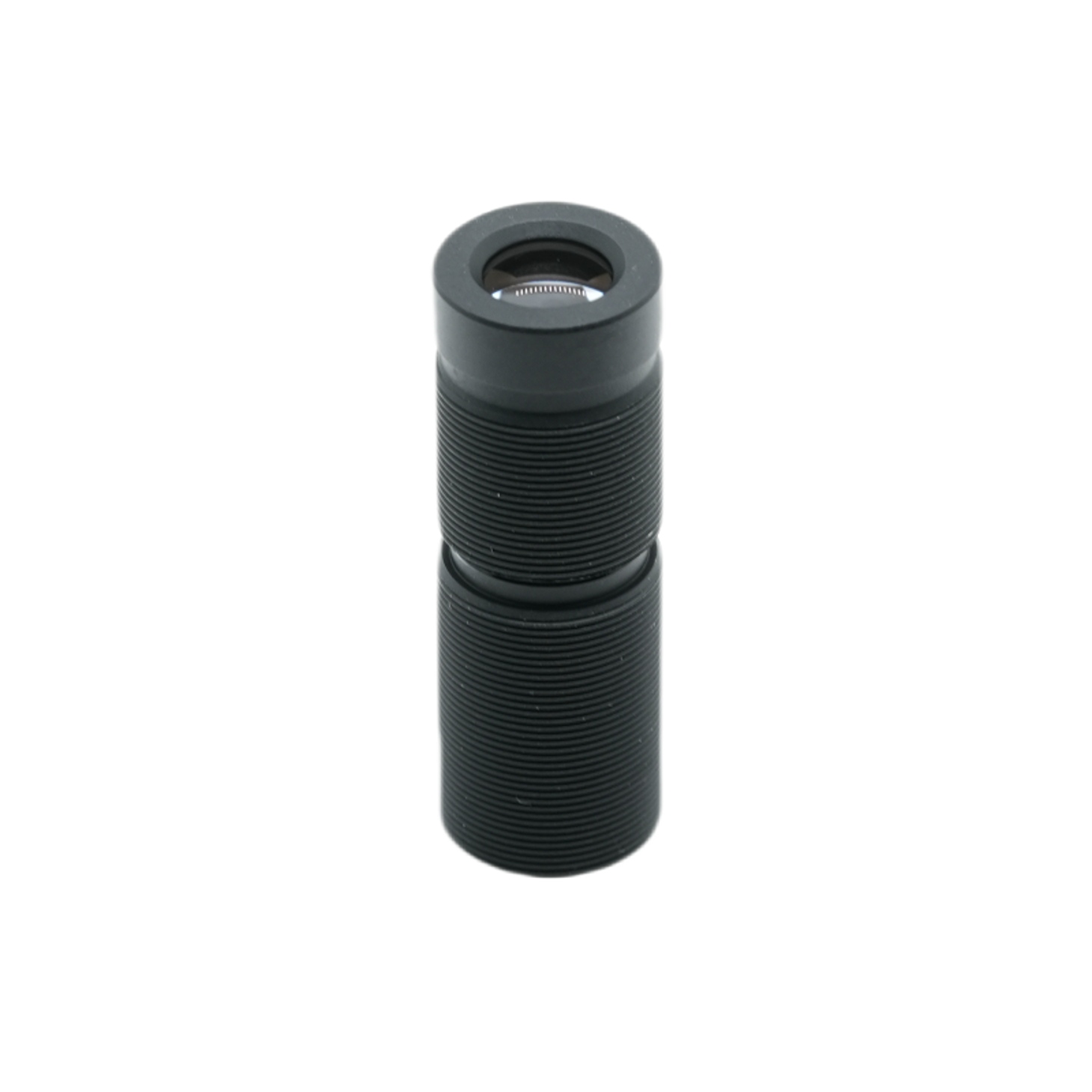

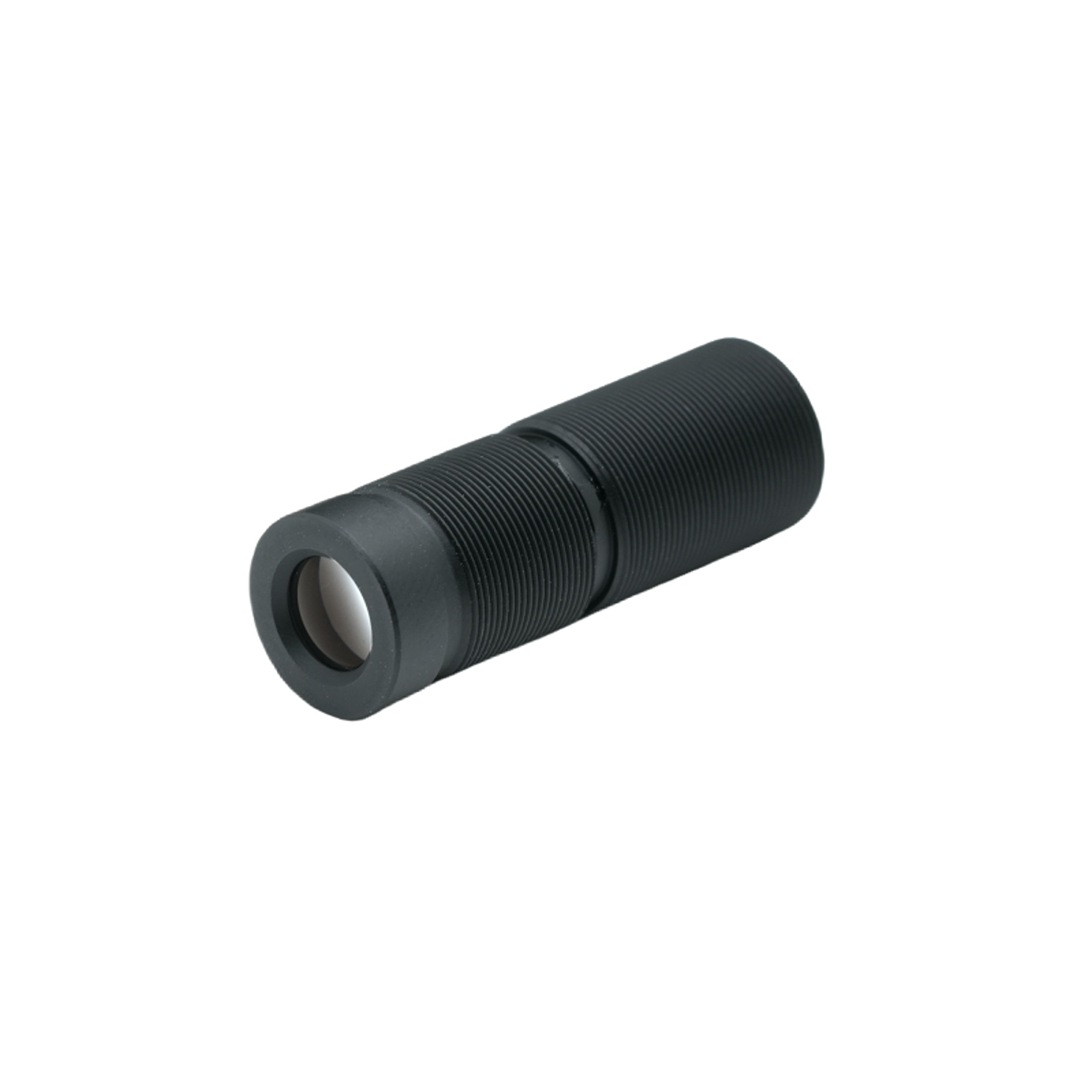

Objectif conique conique de 24 mm

Fiche produit

Le PL-2445D-M9 est un objectif compact à focale fixe conçu par BOSHI Optical Technology pour l'imagerie industrielle haute résolution. Avec une distance focale de 24 mm et une ouverture F/4,5, cet objectif offre une clarté exceptionnelle et une luminosité constante sur un capteur 1/2,5", couvrant un cercle d'image maximum de Ø7,4 mm. Sa construction entièrement en verre (3 éléments) garantit une stabilité thermique et une transmission supérieure, tandis que la monture filetée M9 (P0,35) offre une intégration mécanique fiable dans les systèmes restreints en espace. L'objectif offre un champ de vision étroit (diagonale de 16,7°), idéal pour l'inspection longue distance, avec un téléviseur. distorsion de seulement -0,05 % et éclairage relatif de 97,0 % – des valeurs qui garantissent une reproduction géométrique fidèle et un vignettage minimal. L'angle du rayon principal (CRA) reste inférieur à 6,6°, garantissant une excellente compatibilité avec les réseaux de micro-lentilles de capteurs modernes. Qu'il soit déployé dans l'inspection optique automatisée, la métrologie de précision ou la surveillance, cet objectif à focale de 24 mm de BOSHI Optical Technology maintient la netteté du centre au bord. les intégrateurs qui exigent une qualité d’imagerie reproductible sans compromettre la taille ou le coût.

Description détaillée du produit

BOSHI Optical Technology présente le PL‑2445D‑M9, une lentille optique de précision conçue pour les plates-formes de capteurs 1/2,5". Vous trouverez ci-dessous une description complète de ses spécifications, de ses avantages en termes de performances et de ses scénarios d'application.

1. Paramètres optiques clés

Distance focale : 24 mm ± 5 % – offre une perspective téléobjectif modérée, permettant un grossissement des sujets éloignés tout en maintenant des distances de travail gérables.

Ouverture (F/NO.) : F/4,5 ±5 % – équilibre le débit lumineux avec la profondeur de champ, adapté aux usines bien éclairées et aux environnements extérieurs.

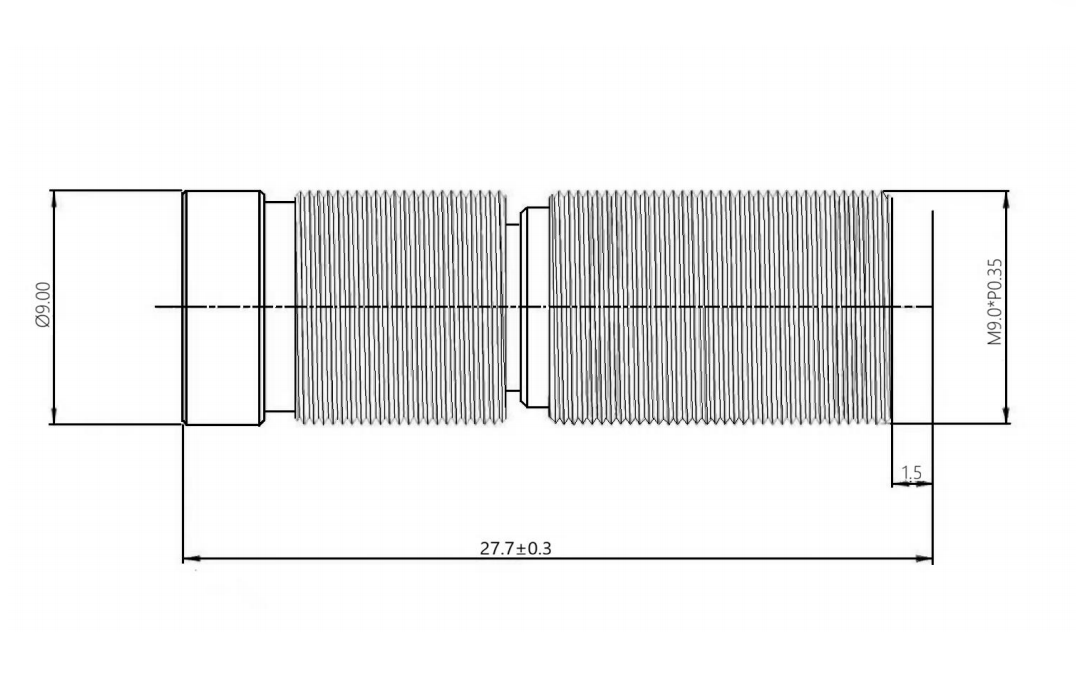

Longueur totale de la piste (TTL) : 27,7 ± 0,3 mm – empreinte ultra compacte pour les modules de caméra miniaturisés.

Distance focale arrière (BFL) : 17,65 mm – offre un espace suffisant pour l'installation d'un filtre ou d'un verre de protection.

Cercle d'image maximum : Ø7,4 mm – couvre entièrement la zone active d'un capteur 1/2,5" sans recadrage.

Champ de vision : diagonale 16,7°, horizontale 13,4°, verticale 10,7° – géométrie à angle étroit idéale pour l'inspection détaillée de petites cibles à distance.

Monture : M9 × P0,35 – un filetage standard pour les objectifs miniatures, garantissant une interchangeabilité facile avec les boîtiers M9 existants.

2. Avantages en termes de performances

Distorsion exceptionnellement faible : la distorsion TV est spécifiée à -0,05 %, éliminant presque les effets en barillet ou en coussinet. Cela garantit une mesure dimensionnelle précise et la préservation de la ligne droite, essentielles pour les tâches de métrologie et d'alignement.

Éclairage relatif élevé : à 97,0 %, l'objectif maintient une luminosité uniforme sur l'ensemble du capteur, réduisant ainsi le besoin de correction d'ombrage post-traitement et améliorant le rapport signal/bruit en périphérie.

Angle de rayon principal optimisé : le CRA de <6,6° correspond à l'inclinaison de la microlentille de la plupart des capteurs 1/2,5", minimisant les décalages de couleur et la perte de sensibilité sur les bords. Cette compatibilité améliore l'efficacité quantique globale du système.

Conception entièrement en verre (3 éléments) : la construction en verre à 3 éléments offre une stabilité thermique, une résistance aux rayures et une résistance aux UV supérieures par rapport aux alternatives en plastique. Il garantit une mise au point reproductible sur une large plage de températures (-20°C à +70°C).

Filetage M9 de précision : la monture M9 à pas fin permet un réglage précis de la mise au point et un verrouillage sécurisé, empêchant un décentrage accidentel en cas de vibration ou de choc.

3. Domaines d'application

Vision industrielle et inspection automatisée : avec sa distance focale de 24 mm et sa faible distorsion, cet objectif excelle dans l'inspection des PCB, la détection des défauts de surface et l'alignement des composants miniatures. Le champ de vision étroit se marie bien avec les capteurs haute résolution 1/2,5" pour résoudre les détails les plus fins (par exemple, les caractéristiques de 5 à 10 µm).

Métrologie industrielle : la distorsion proche de zéro et l'éclairage relatif élevé le rendent idéal pour les systèmes de mesure de jauge, de numérisation 3D et d'étalonnage où la précision absolue est primordiale.

Sécurité et surveillance : pour la surveillance à longue portée dans les couloirs, les tunnels ou les clôtures périmétriques, la caractéristique téléobjectif combinée à l'ouverture F/4,5 offre une profondeur de champ suffisante pour garder les sujets nets sur une large plage de distance.

Systèmes de vision intégrés : la taille compacte (TTL <28 mm) et le filetage M9 permettent l'intégration dans les drones, la robotique et les dispositifs d'inspection portables où le poids et l'espace sont critiques.

Imagerie scientifique et de laboratoire : ses performances optiques stables prennent en charge l'imagerie auxiliaire de microscopie, le profilage de faisceau et la documentation à contraste élevé d'échantillons plats.

BOSHI Optical Technology a conçu le PL‑2445D‑M9 pour répondre aux exigences rigoureuses de l'optique industrielle moderne. Chaque unité est soumise à des tests individuels de collimation et de résolution pour garantir que la distance focale de 24 mm et l'ouverture F/4,5 offrent une qualité constante. Le faible CRA et la distorsion minimale de l’objectif réduisent encore davantage la complexité algorithmique dans les pipelines de traitement d’image, accélérant ainsi les cycles de déploiement pour les intégrateurs de systèmes. Qu'il soit utilisé dans des lignes de production à grande vitesse ou dans des stations de mesure stationnaires, cet objectif offre une solution fiable et rentable qui tire parti des décennies d'expertise en fabrication de BOSHI Optical Technology. Pour les adaptations de monture personnalisées ou les variantes de revêtement AR, l'usine fournit un support OEM flexible, garantissant que le PL‑2445D‑M9 s'intègre parfaitement dans votre architecture optique existante.
