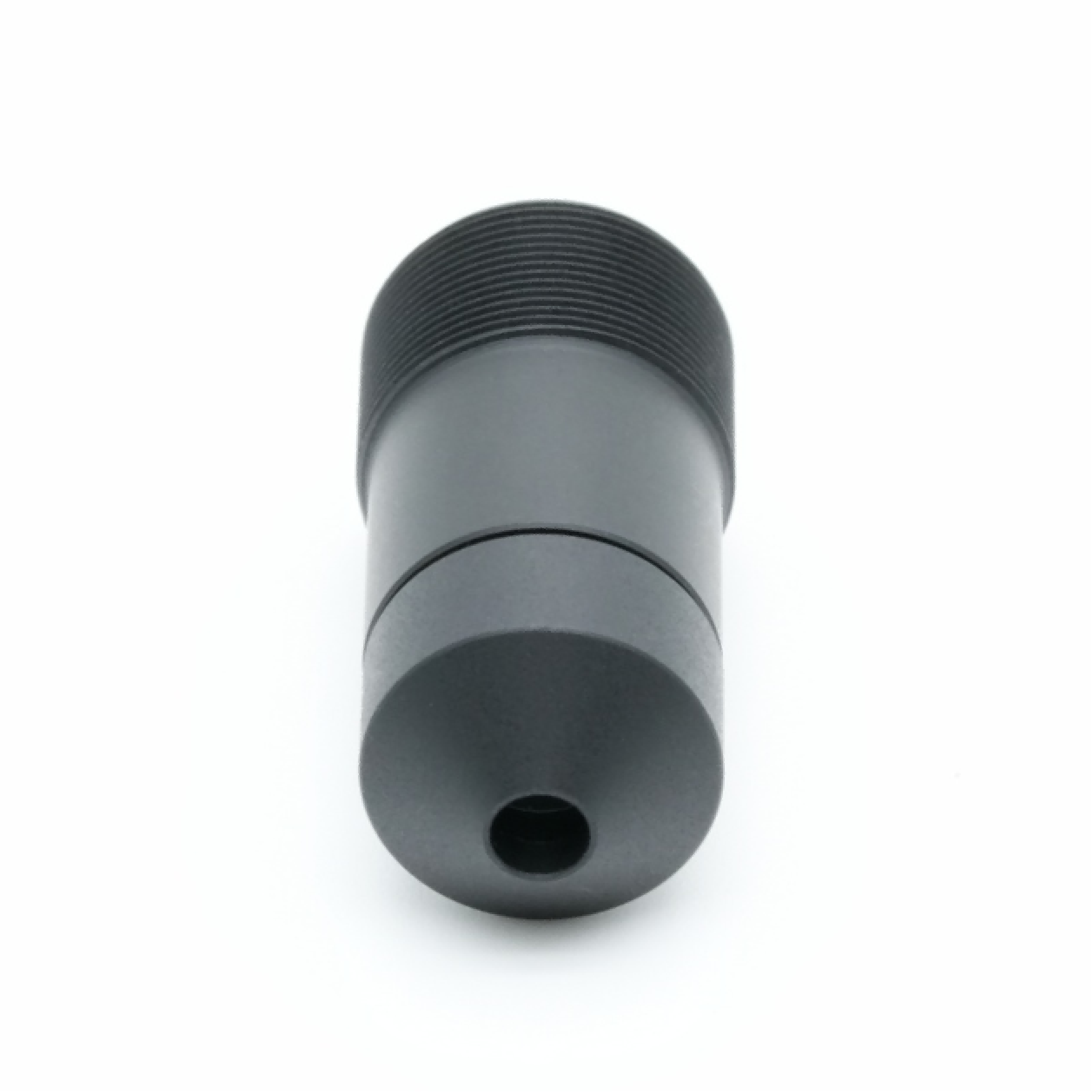

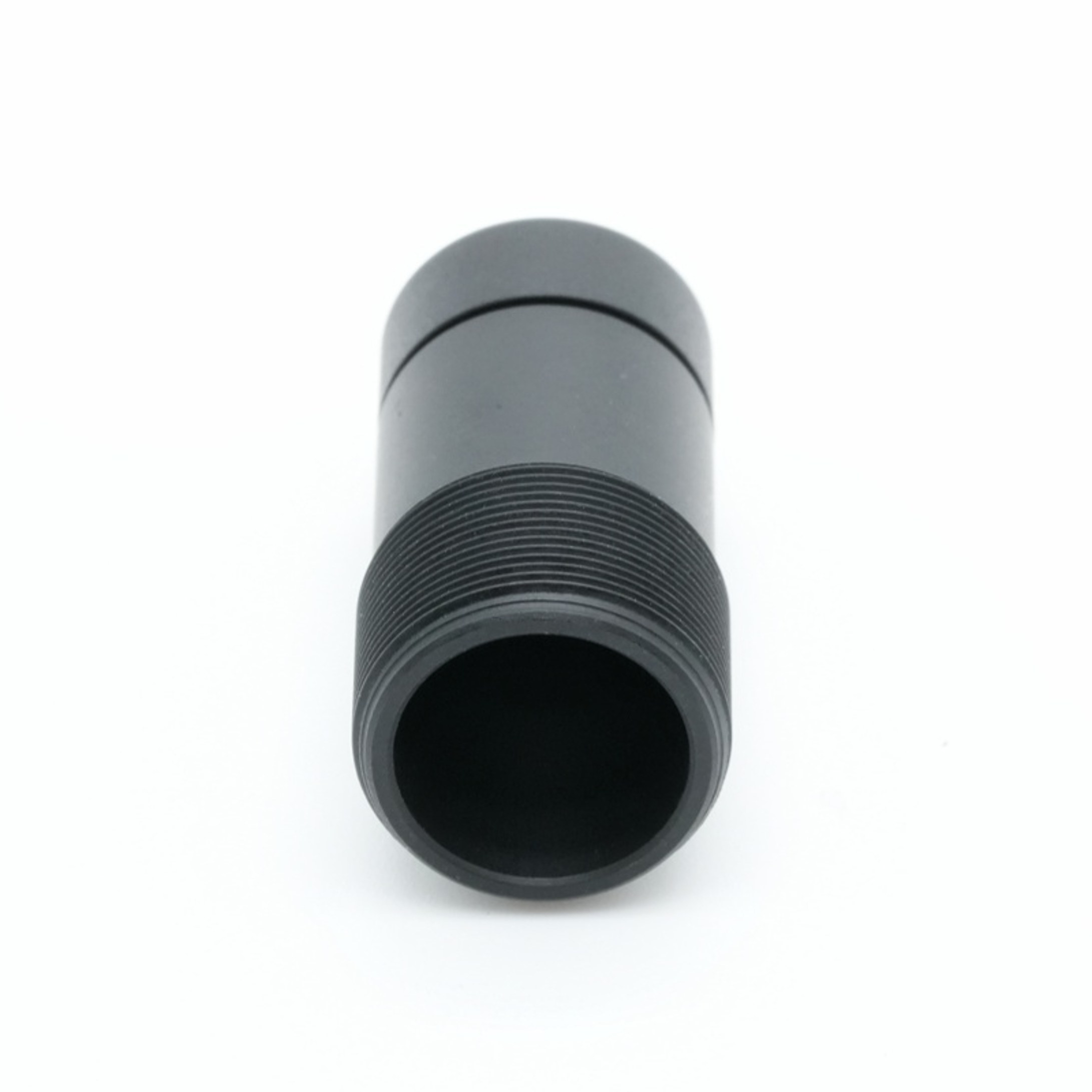

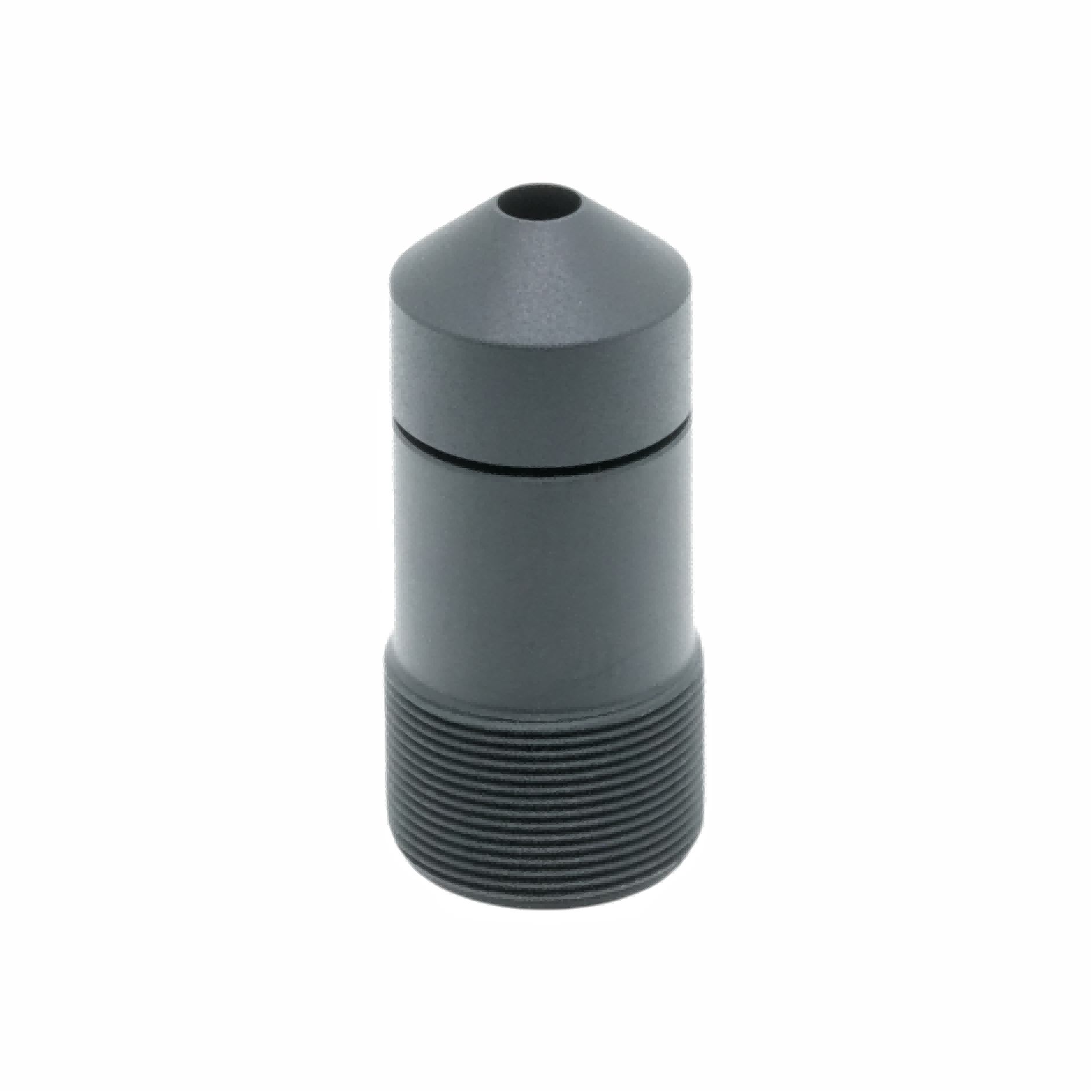

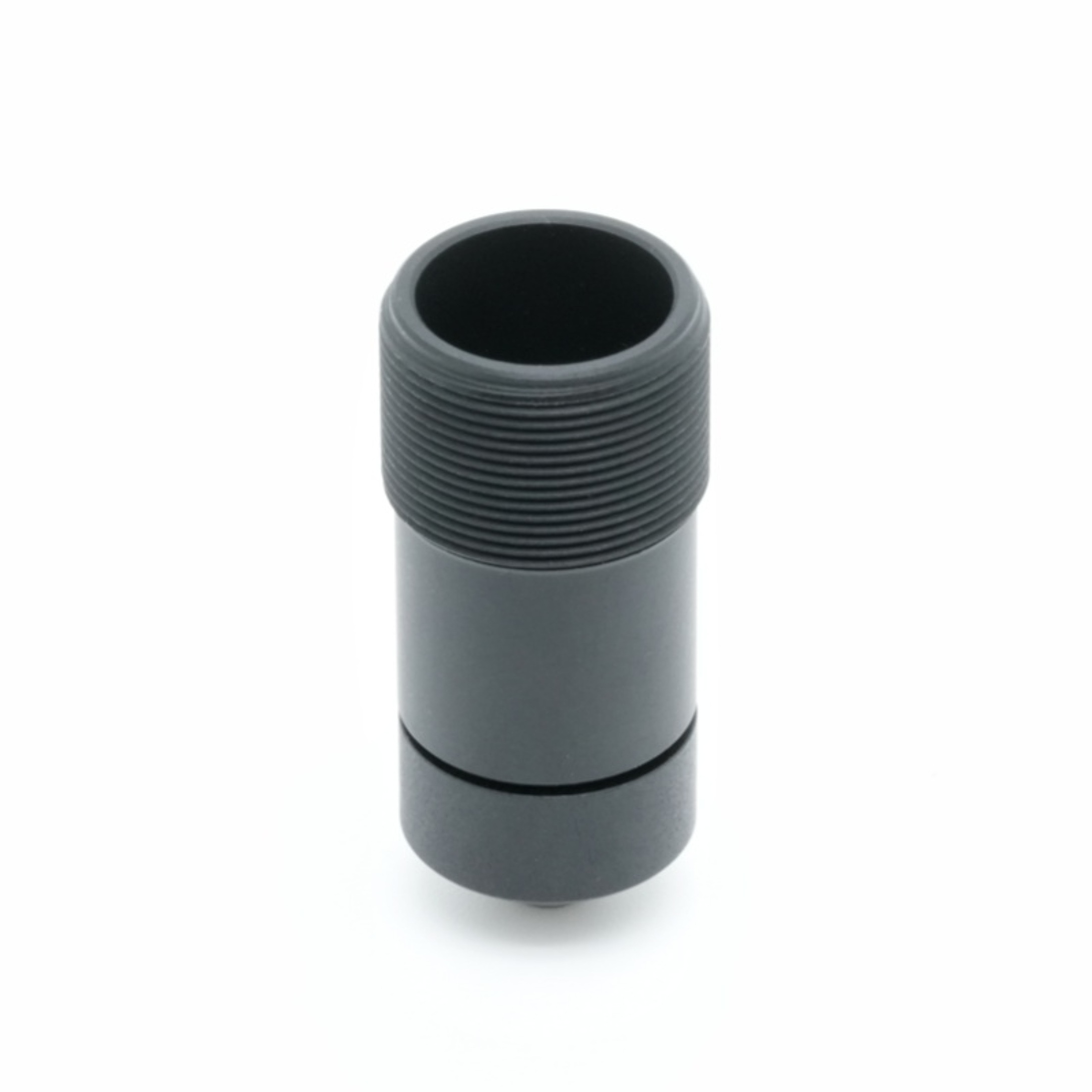

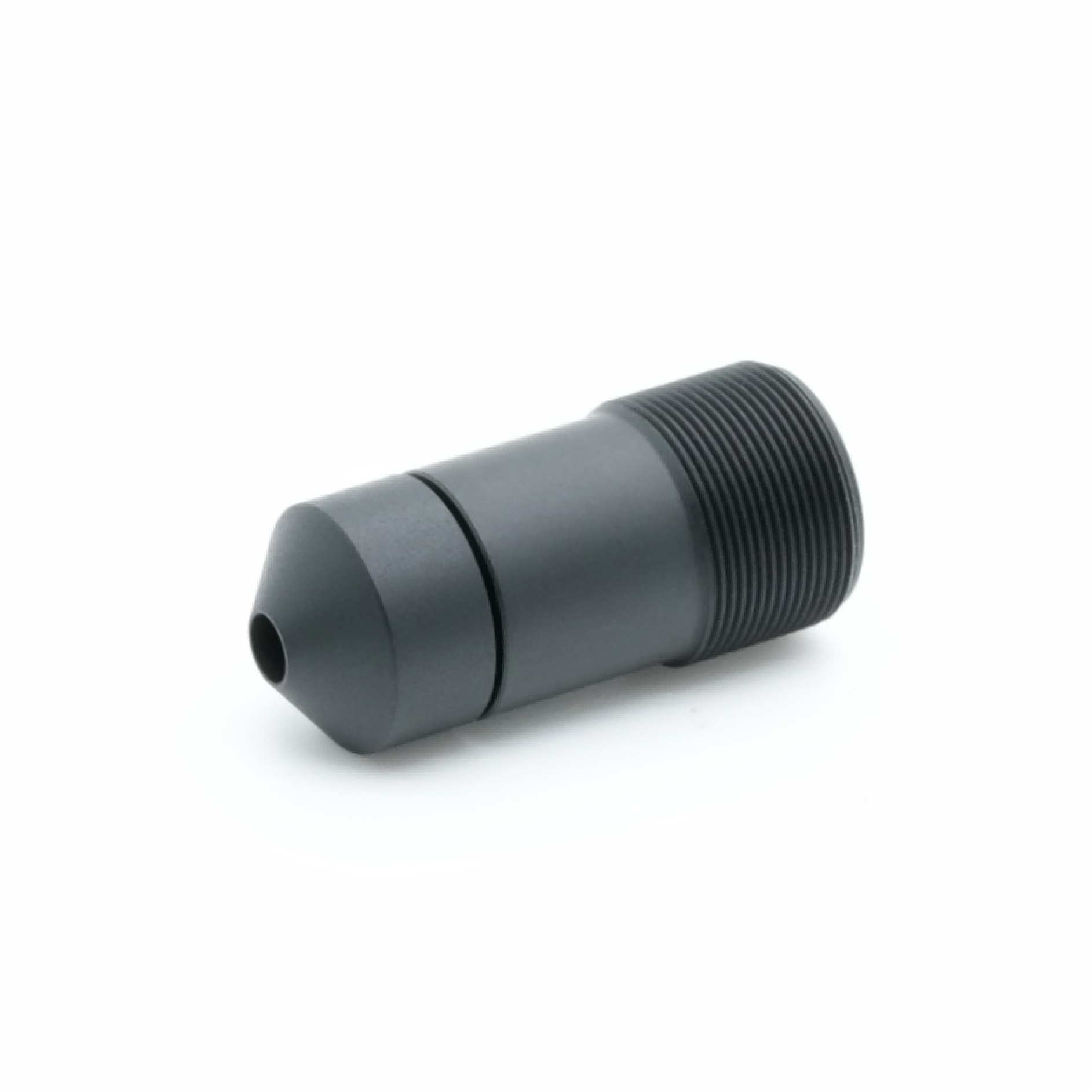

Objectif conique de 24 mm

Brève description du produit

BOSHI OptiqueLa technologie introduit un objectif fixe haut de gamme de 24 mm conçu pour une imagerie fiable de haute qualité dans les scénarios professionnels et industriels. Cet objectif à ouverture F4,5 est optimisé pour une compatibilité totale avec les appareils à capteur 1/2,0 pouces, offrant des performances optiques uniformes du centre au bord du cadre d'imagerie. Doté d'une monture M12 standard et d'une structure de boîtier compacte, l'objectif s'intègre facilement dans divers systèmes de caméra et conceptions d'appareils compacts sans travail d'adaptation supplémentaire.

L'objectif présente une distorsion TV extrêmement faible et un éclairage relatif élevé de 97 %, garantissant une déformation géométrique minimale et une luminosité constante sur l'ensemble du cercle d'image. Sa conception optique donne la priorité à la netteté, à la précision des couleurs et à la clarté des bords, ce qui en fait un choix solide pour les applications exigeant une reproduction visuelle précise. Avec une structure mécanique robuste et un contrôle de qualité strict, cet objectif à capteur 1/2,0 pouces maintient des performances stables même pendant un fonctionnement continu à long terme.

Adapté au déploiement en intérieur et en extérieur, cet objectif à monture M12 offre une solution optique rentable pour les intégrateurs de systèmes, les fabricants de caméras et les fournisseurs de solutions du monde entier. BOSHI Optical Technology effectue des tests optiques complets sur chaque unité avant la livraison pour garantir la précision des paramètres et une durée de vie durable, et prend en charge des quantités de commande flexibles pour s'adapter à différentes échelles de projets.

Description détaillée du produit

Analyse détaillée des paramètres

1. En tant qu'objectif fixe de 24 mm, ce produit présente une distance focale nominale de 24 mm avec une tolérance de 5 %, offrant un grossissement stable et un champ de vision prévisible pour une sortie d'imagerie cohérente. Son ouverture F4.5 équilibre efficacement l'apport de lumière et la profondeur de champ, réduisant ainsi le risque de surexposition et gardant les objets situés à différentes distances avec une mise au point claire.

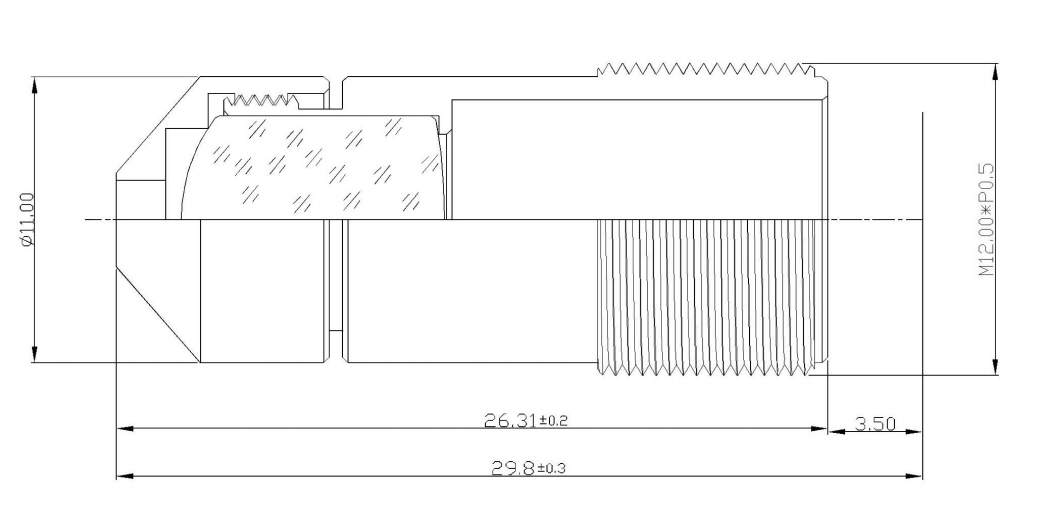

2. Cet objectif de capteur de 1/2,0 pouces prend en charge un cercle d'image maximum de 8,4 mm, qui couvre entièrement la zone active des capteurs de 1/2,0 pouces et évite le vignettage des coins. La mise au point arrière mécanique est de 3,5 mm avec une tolérance de 0,2 mm, assurant un alignement précis de la distance de la bride pour garantir une mise au point nette sur la surface du capteur.

3. L'objectif adopte une monture universelle M12, une interface grand public pour les systèmes de caméras compactes, qui permet une installation directe sur la plupart des boîtiers de caméra et modules de capteurs à monture M12. Sa longueur totale est de 29,8 mm, conservant un format compact idéal pour les conceptions d'appareils à espace limité.

4. Les spécifications optiques de base incluent un champ de vision diagonal de 19,3 degrés, une distorsion TV de -0,05 %, un éclairage relatif de 97,0 % et un angle de rayon principal inférieur à 6,6 degrés. BOSHI Optical Technology effectue des tests complets des paramètres pour chaque lentille afin de garantir que toutes les valeurs répondent aux normes publiées.

Avantage en termes de performances

1. La conception à très faible distorsion de cet objectif à ouverture F4.5 réduit efficacement la courbure géométrique des lignes droites dans l'image, ce qui est essentiel pour les tâches de mesure et les scénarios nécessitant une restauration précise de la scène. Son niveau de distorsion est nettement meilleur que celui des objectifs moyens dans la même plage focale.

2. Avec un éclairage relatif élevé de 97 %, cet objectif fixe de 24 mm offre une répartition très uniforme de la luminosité du centre de l'image jusqu'au bord. Cela élimine le problème courant des coins sombres, améliore la qualité globale de l’image et réduit la charge de travail de correction logicielle lors du post-traitement.

3. L'angle de rayon principal inférieur à 6,6 degrés garantit une excellente correspondance avec les capteurs 1/2,0 pouces, minimisant le décalage de couleur et la dégradation de la netteté à la périphérie de l'image. Cette fonctionnalité rend l'objectif bien adapté aux capteurs haute résolution qui ont des exigences strictes en matière d'angle de lumière incidente.

4. BOSHI Optical Technology applique des processus de fabrication et d'assemblage optiques de précision pour garantir des performances constantes tout au long de la production de masse. La structure compacte de montage M12 permet une installation et un remplacement rapides, ce qui réduit les coûts de maintenance pour les utilisateurs finaux et les intégrateurs de systèmes.

Champ d'application

1. Cet objectif de vision industrielle est parfaitement adapté aux systèmes d'inspection industrielle, y compris la détection des défauts de produits, la mesure de la taille et la surveillance des chaînes de montage. Sa faible distorsion et sa haute uniformité d’image permettent une analyse d’image précise et des résultats de mesure fiables.

2. En tant qu'objectif de caméra de sécurité haute performance, il fonctionne bien dans les scénarios de surveillance à point fixe tels que la surveillance du périmètre, le contrôle des entrées et des sorties et l'observation des zones intérieures. La distance focale de 24 mm offre un champ de vision modéré pour une surveillance à moyenne portée avec une capture de détails riche.

3. Cet objectif d'inspection industrielle convient également aux appareils d'imagerie médicale, aux systèmes de transport intelligents et aux équipements d'imagerie portables. Sa taille compacte et ses performances optiques stables permettent l'intégration dans divers appareils compacts et portables.

4. Cet objectif de capteur de 1/2,0 pouces sert de composant optique standard pour les fabricants de modules de caméra et les fournisseurs de solutions système, prenant en charge à la fois le prototypage en petits lots et le déploiement de production à grande échelle. BOSHI Optical Technology propose des programmes d'approvisionnement flexibles et un support technique professionnel pour différentes demandes d'applications.
