Objectif conique conique de 2,9 mm

Fiche produit

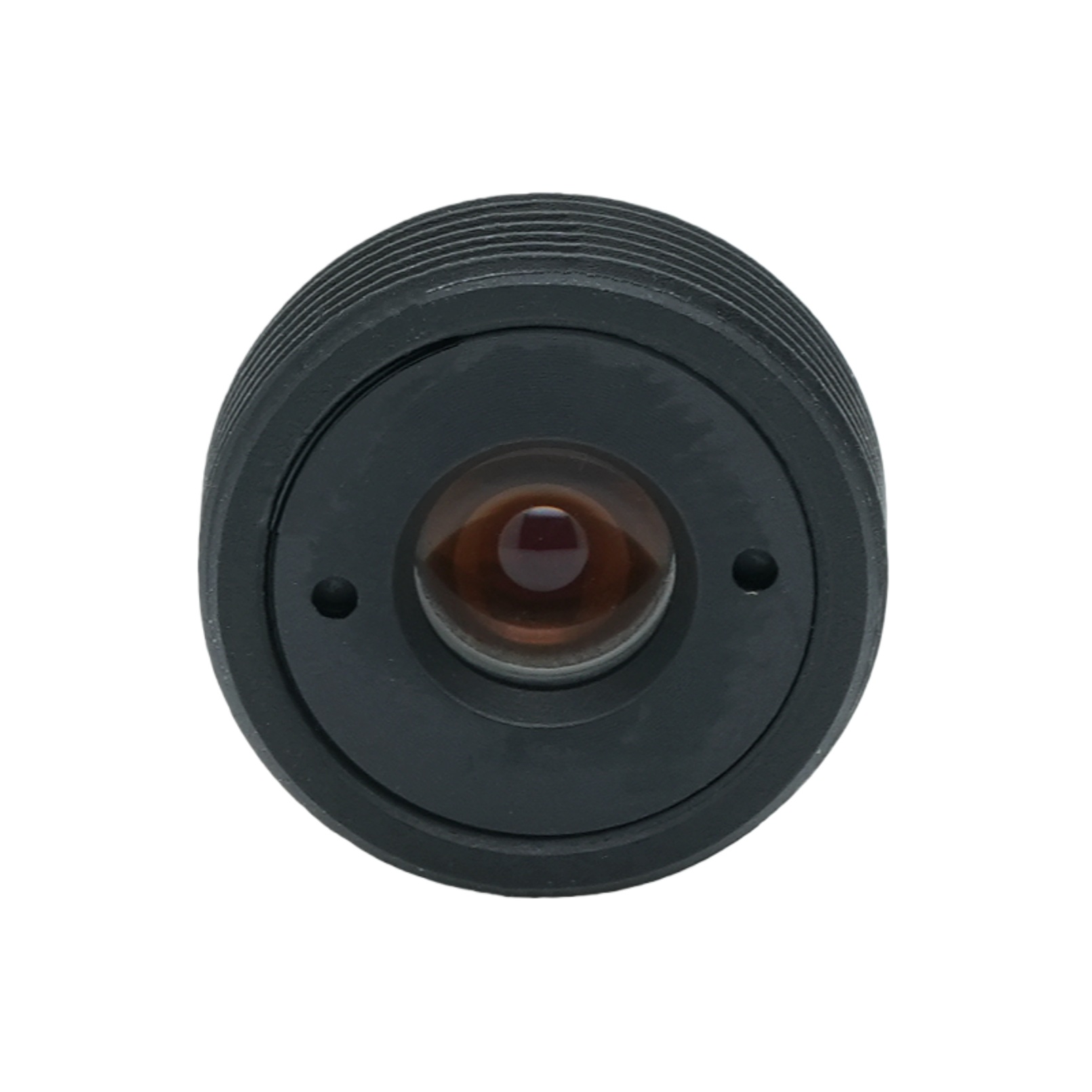

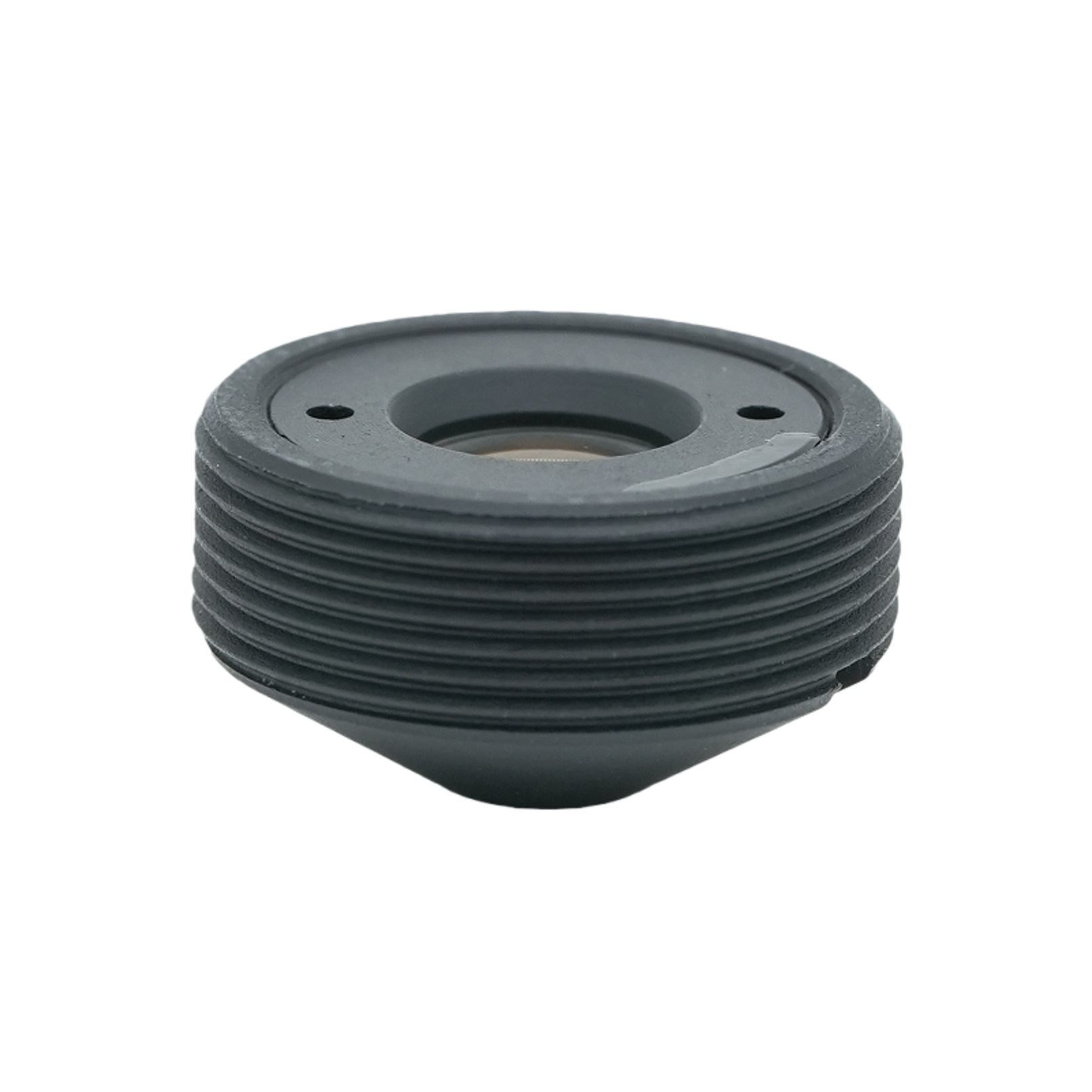

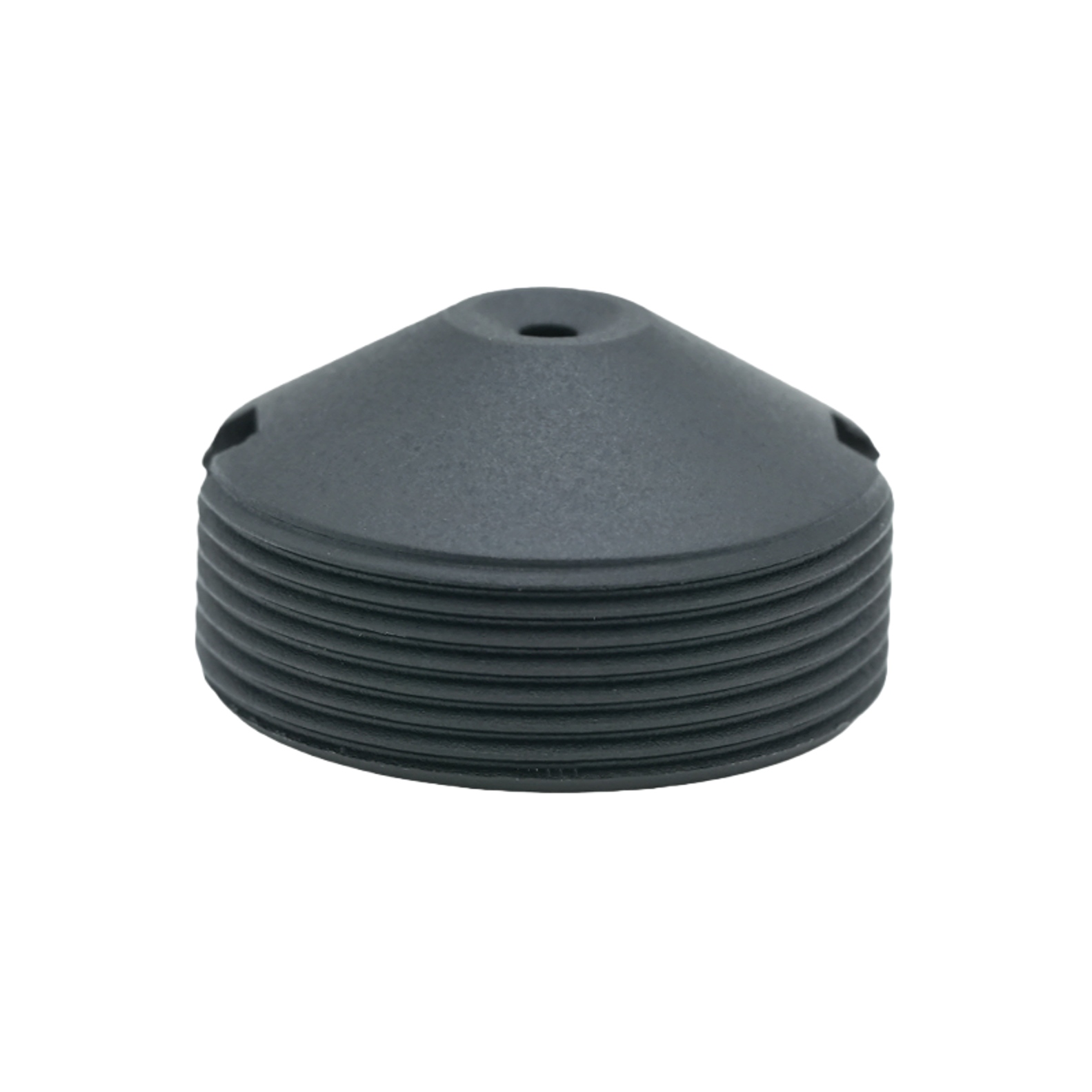

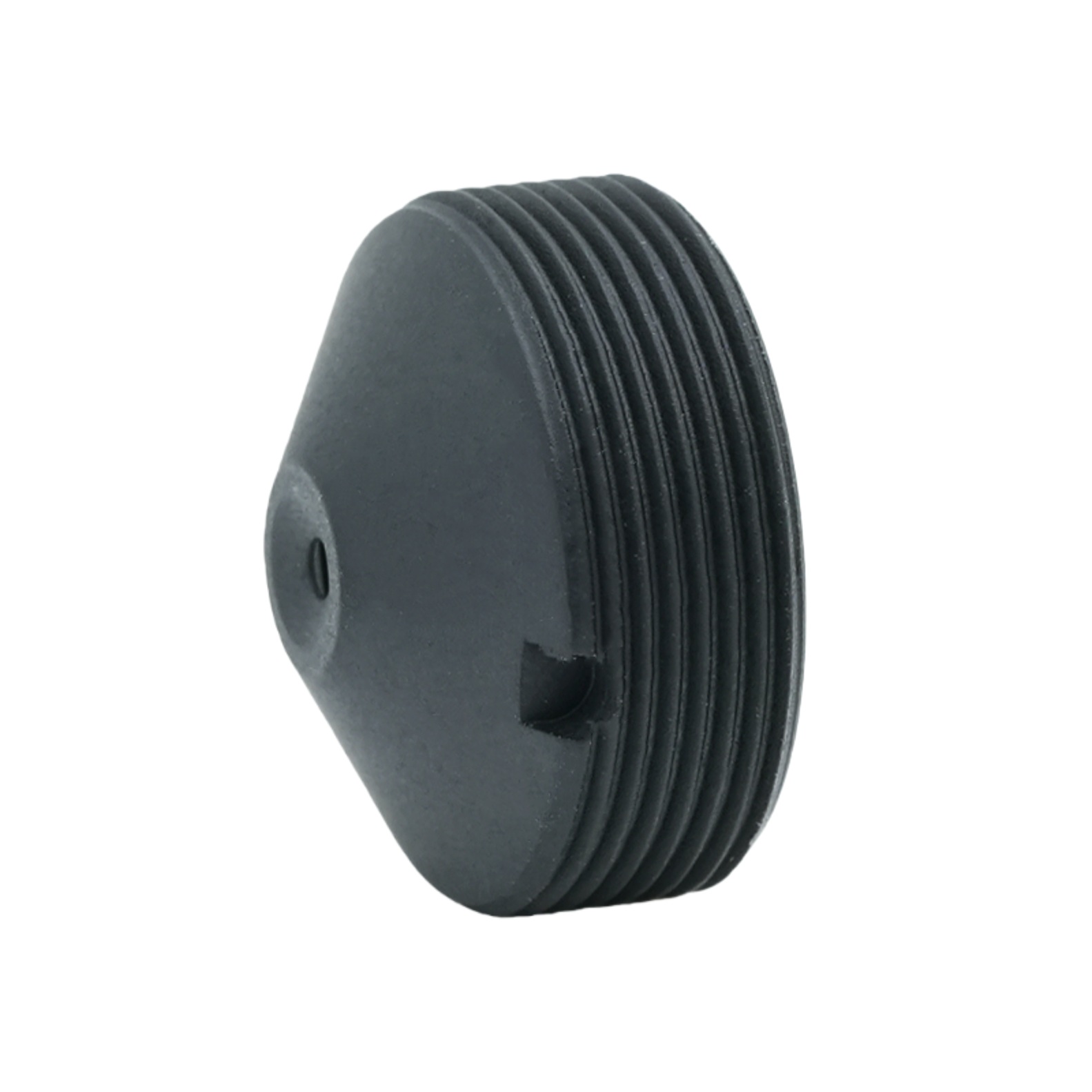

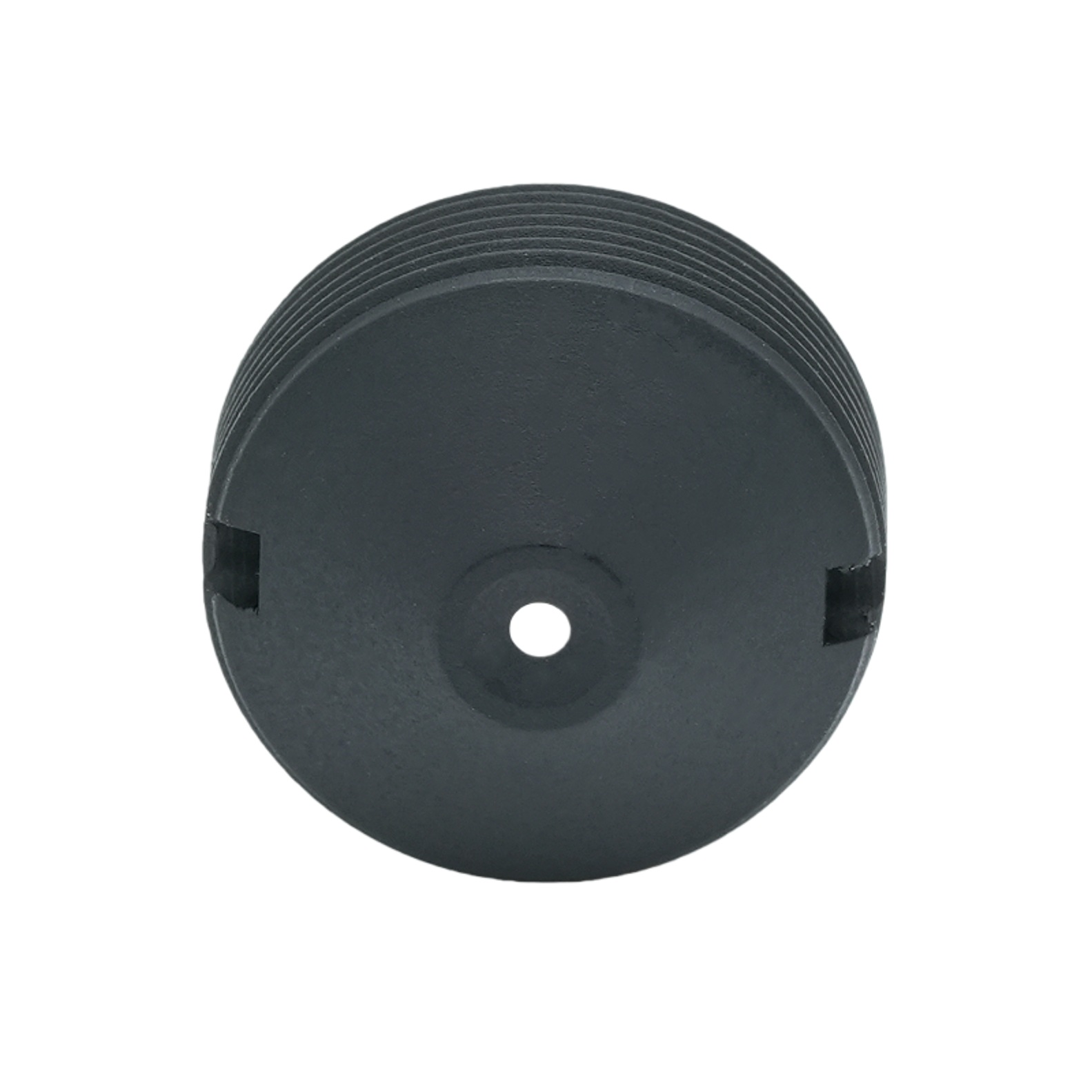

BOSHI Optical Technology présente le PL‑02934H‑M12, un objectif fixe grand angle hautes performances conçu pour les capteurs au format 1/4". Avec une distance focale de 2,9 mm et une ouverture rapide F3.4, cet objectif offre un champ de vision diagonal généreux de 119°, ce qui le rend idéal pour les applications nécessitant une large couverture de scènes dans des espaces restreints. Sa construction entièrement en verre (3 éléments) garantit une stabilité thermique et une qualité d'image constante sur une large plage de températures. L'objectif est doté d'un rayon principal contrôlé angle inférieur à 6,63°, ce qui minimise l'ombrage des couleurs et maintient la précision des couleurs lorsqu'il est associé à des capteurs CMOS modernes. Malgré sa longueur totale de piste compacte de 8,9 mm, la distance focale arrière mécanique de 2,46 mm offre une intégration flexible avec les montures M12 standard. La technologie optique BOSHI a soigneusement équilibré la conception optique pour obtenir une distorsion TV de -14,27 % – une valeur typique pour les objectifs ultra-larges qui peuvent être corrigés numériquement – et un éclairage relatif de 30 % à Le bord, garantissant une luminosité utilisable même dans des conditions de faible luminosité. Cet objectif est une solution rentable pour la vision intégrée, les caméras de sécurité, les systèmes de vision panoramique embarqués et l'inspection industrielle où une distance focale de 2,9 mm et une large couverture de 119° sont essentielles. Que vous conceviez une caméra embarquée ou une caméra de sonnette, le PL‑02934H‑M12 offre les performances optiques et la robustesse mécanique pour lesquelles la technologie optique BOSHI est connue, avec une compatibilité totale avec les capteurs 1/4" et Interfaces M12.

Description détaillée du produit

1. Analyse des paramètres optiques

Distance focale (EFL) : 2,9 mm ±5 % – une distance focale courte qui permet une perspective ultra-large, essentielle pour capturer de grandes zones à des distances rapprochées. Cette distance focale de 2,9 mm est le principal déterminant de la couverture angulaire de l’objectif.

Ouverture (F/NO) : F3,4 ±5 % – une vitesse modérée qui équilibre le débit lumineux avec la profondeur de champ, adaptée aux environnements intérieurs et extérieurs avec un éclairage variable.

Cercle d'image et format du capteur : cercle d'image maximum Φ4,65 mm, spécialement conçu pour les capteurs 1/4" (diagonale standard ~4,5 mm). Le format 1/4" garantit une utilisation complète de la zone active du capteur sans vignettage.

Champ de vision : diagonale 119°, horizontal 81,6°, vertical 58° – ce champ de vision de 119° offre une large fenêtre, réduisant le nombre de caméras nécessaires pour une couverture panoramique complète.

Distorsion TV : ‑14,27 % (type barillet) – un modèle de distorsion prévisible et reproductible qui peut être facilement corrigé par logiciel, permettant une sortie rectiligne pour les tâches de vision industrielle.

Angle de rayon principal (CRA) : <6,63° – un faible CRA qui correspond aux matrices de microlentilles de capteurs modernes, supprimant la diaphonie et le décalage de couleur, en particulier sur les bords du champ de 119°.

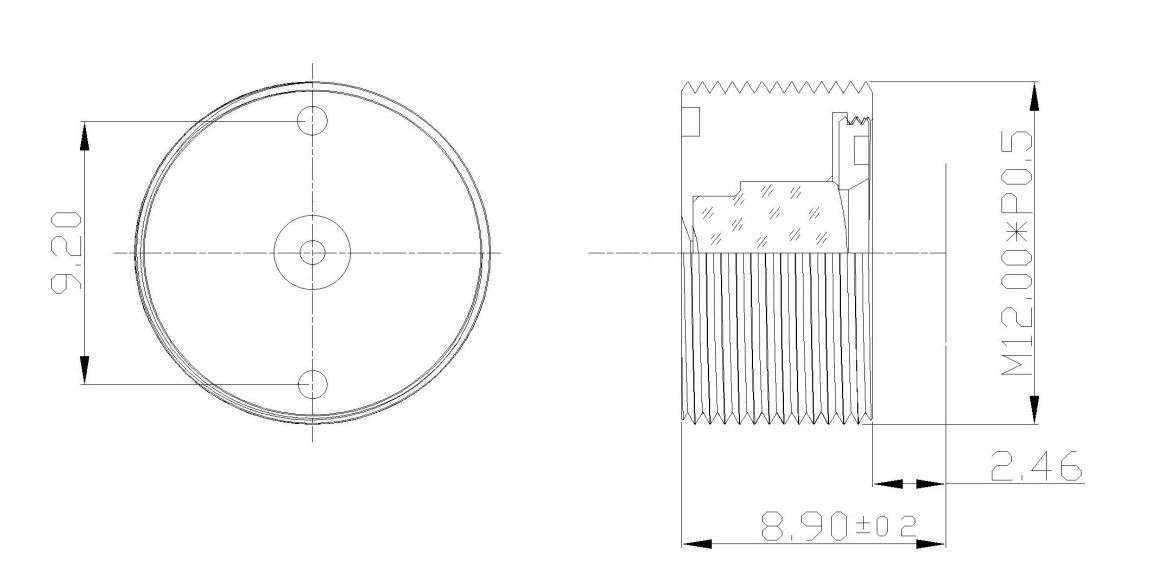

Distance focale arrière mécanique (BFL) : 2,46 mm ±0,2 – offre un espace suffisant pour le filtre anti-IR ou le verre de protection, tout en conservant un encombrement compact pour le montage M12.

Longueur totale du rail (TTL) : 8,90 mm ±0,3 – un profil mince qui permet l'intégration dans des boîtiers à espace limité.

Éclairage relatif : 30,0 % – garantit que la luminosité des coins reste acceptable, facilitant ainsi une détection fiable des contours dans les applications de surveillance et automobiles.

Monture : filetage M12 (standard) – offre une fixation mécanique rapide et une large compatibilité avec les supports d'objectif disponibles dans le commerce.

2. Avantages en termes de performances

Distorsion ultra large mais corrigible : la distorsion TV de -14,27 % est un choix de conception délibéré pour les optiques grand angle. Au lieu de tenter une distorsion nulle (ce qui augmenterait la taille et le coût), la technologie optique BOSHI fournit un profil de distorsion très cohérent qui peut être entièrement compensé par le traitement de l'image numérique, préservant ainsi l'avantage de la distance focale de 2,9 mm sans sacrifier la résolution périphérique.

Faible CRA pour la compatibilité des capteurs : avec un angle de rayon principal inférieur à 6,63°, l'objectif fonctionne parfaitement avec des capteurs 1/4" dotés de puits de pixels peu profonds. Cela minimise le vignettage et la non-uniformité des couleurs, garantissant que les images capturées dans le champ de vision complet de 119° maintiennent l'équilibre naturel des couleurs du centre aux coins.

Construction en verre thermiquement stable : la conception entièrement en verre à 3 éléments (pas en plastique) garantit une mise au point et une résolution stables à des températures de -20 °C à +70 °C, ce qui la rend fiable pour la surveillance extérieure et les caméras embarquées dans les véhicules où les fluctuations de température sont courantes.

Intégration compacte : les supports TTL et M12 de 8,9 mm permettent un remplacement direct des modules de caméra existants. La distance focale arrière mécanique de 2,46 mm laisse place à des filtres en option, tandis que l'ouverture F/3,4 offre une bonne profondeur de champ pour les objets allant de 0,3 m à l'infini, réduisant ainsi le besoin de mécanismes de mise au point automatique.

Éclairage constant : bien que l'éclairage relatif soit de 30 %, ceci est typique pour un objectif de 119 ° ; l'atténuation progressive peut être compensée par le gain du capteur ou par une correction numérique de l'ombrage. Le faible nombre F de l’objectif garantit une luminosité centrale adéquate, permettant des images utilisables même dans des conditions de 10 lux.

3. Domaines d'application

Surveillance et sécurité : les caméras dôme, les judas de porte et les moniteurs de couloir bénéficient du champ de vision de 119° pour couvrir de vastes zones avec une seule unité. La distance focale de 2,9 mm est optimale pour la surveillance en intérieur où les coins de la pièce doivent être capturés sans angles morts. Le support M12 simplifie la mise à niveau dans les boîtiers de sécurité existants.

Automobile et mobilité : les systèmes de vision panoramique, les caméras d'angle mort et les caméras de recul pour véhicules exploitent la large diagonale de 119° pour éliminer les zones mortes. La construction en verre robuste et les performances optiques stables en cas de température sont conformes aux exigences de qualification automobile.

Vision industrielle et robotique : pour la détection d'objets, la navigation et le guidage par sélection et placement, la distorsion prévisible de l'objectif et le faible CRA permettent une mesure métrique précise après correction. Le TTL compact de 8,9 mm permet l'intégration dans des charges utiles de drones ou des scanners portables.

Electronique grand public : les sonnettes intelligentes, les casques VR/AR et les caméras de conférence à 360° exploitent la compatibilité des capteurs 1/4" et le large champ de vision pour offrir des expériences immersives. L'ouverture F/3,4 offre une profondeur de champ suffisante pour la reconnaissance faciale à différentes distances.

IoT industriel et vision intégrée : avec sa distance focale fixe et son interface M12 simple, cet objectif est idéal pour les systèmes d'inspection sur les lignes de production, où une vue à 119° peut inspecter de grands panneaux de circuits imprimés ou des surfaces d'emballage dans un seul cadre. La technologie optique BOSHI prend en charge la personnalisation de la distance focale arrière mécanique pour s'adapter à différents verres de protection de capteur, étendant ainsi la polyvalence de l'objectif.

Dans toutes ces applications, les attributs de base – distance focale de 2,9 mm, ouverture F/3,4, format de capteur 1/4", champ de vision de 119°, faible distorsion TV, angle de rayon principal contrôlé et monture M12 – garantissent que l'objectif de BOSHI Optical Technology offre une imagerie cohérente et de haute qualité avec un effort de post-traitement minimal. Ce produit est un choix idéal pour les ingénieurs recherchant un équilibre entre une large couverture, une taille compacte et une rentabilité.
