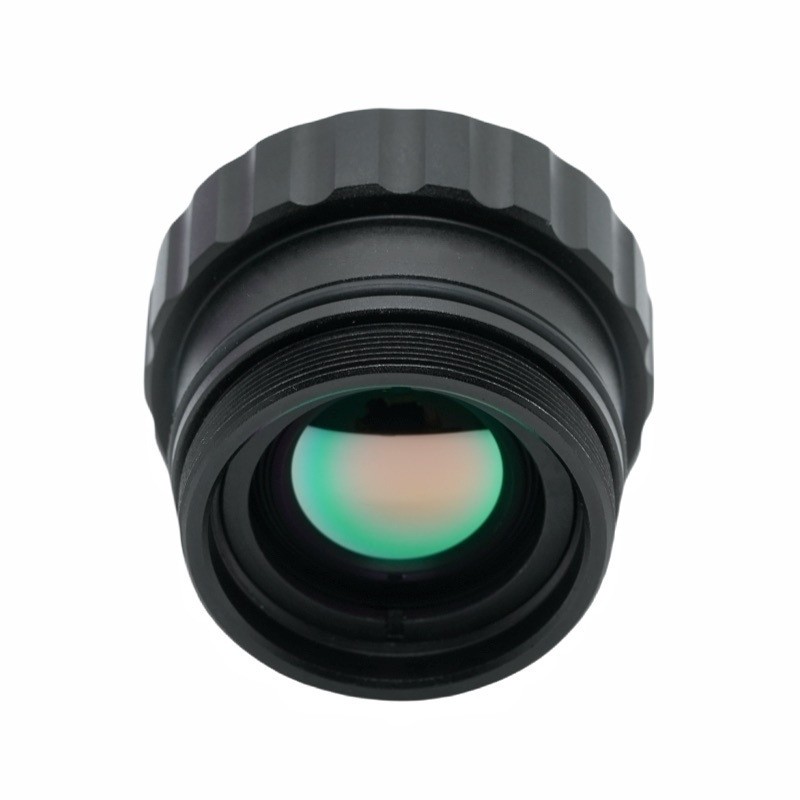

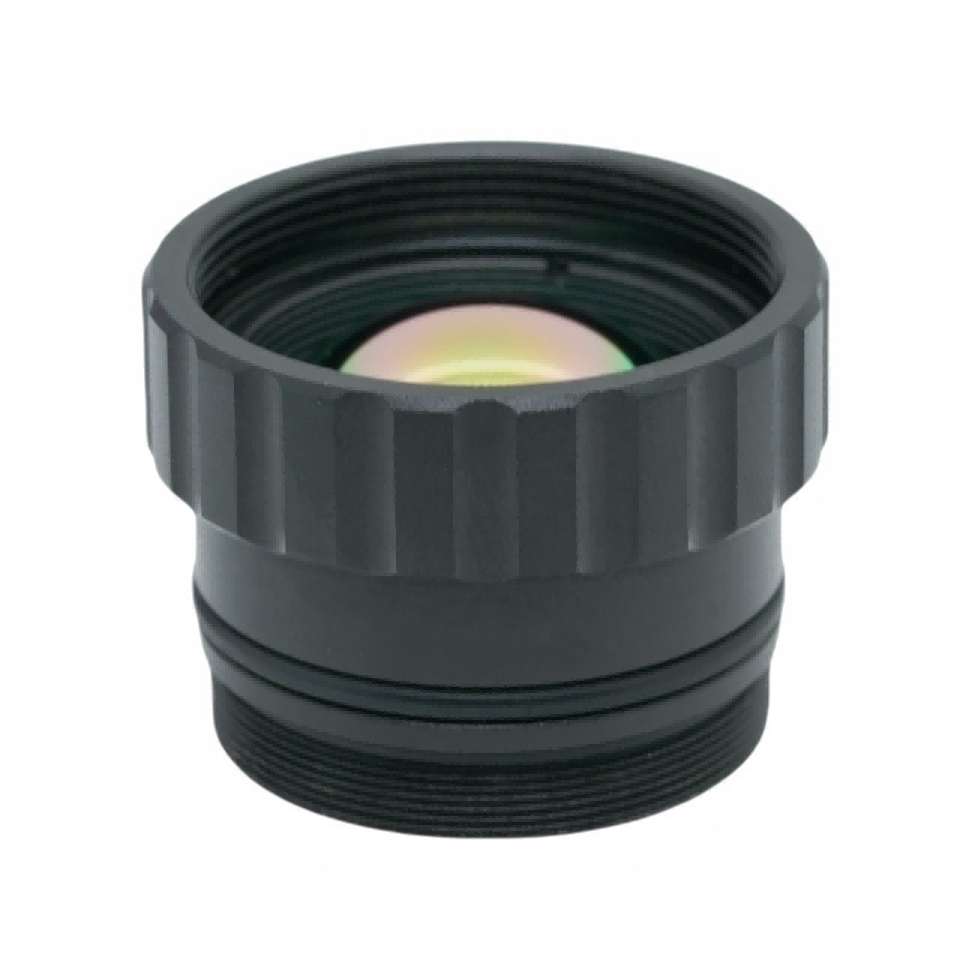

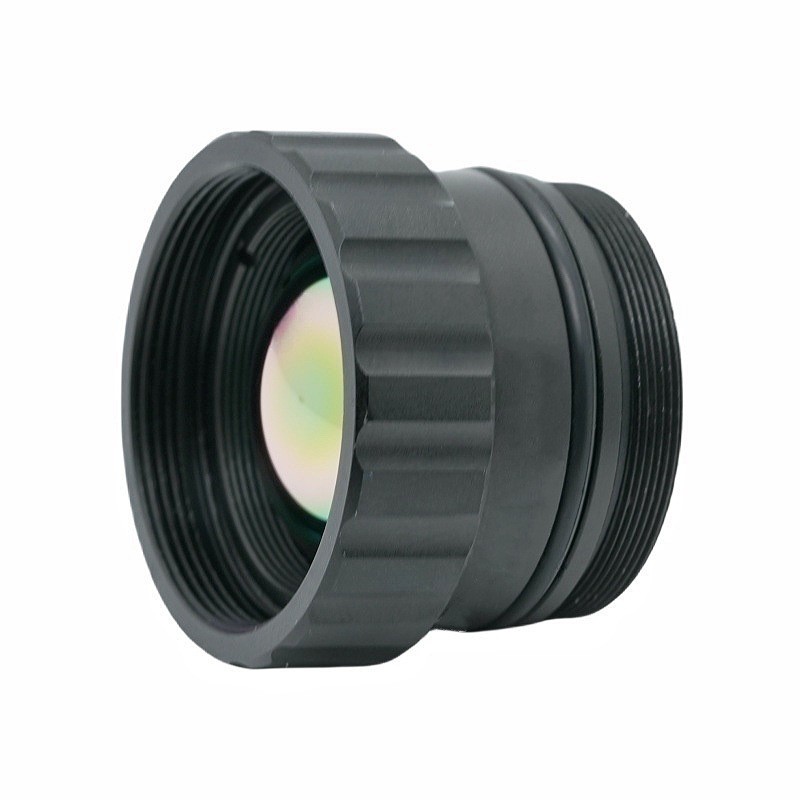

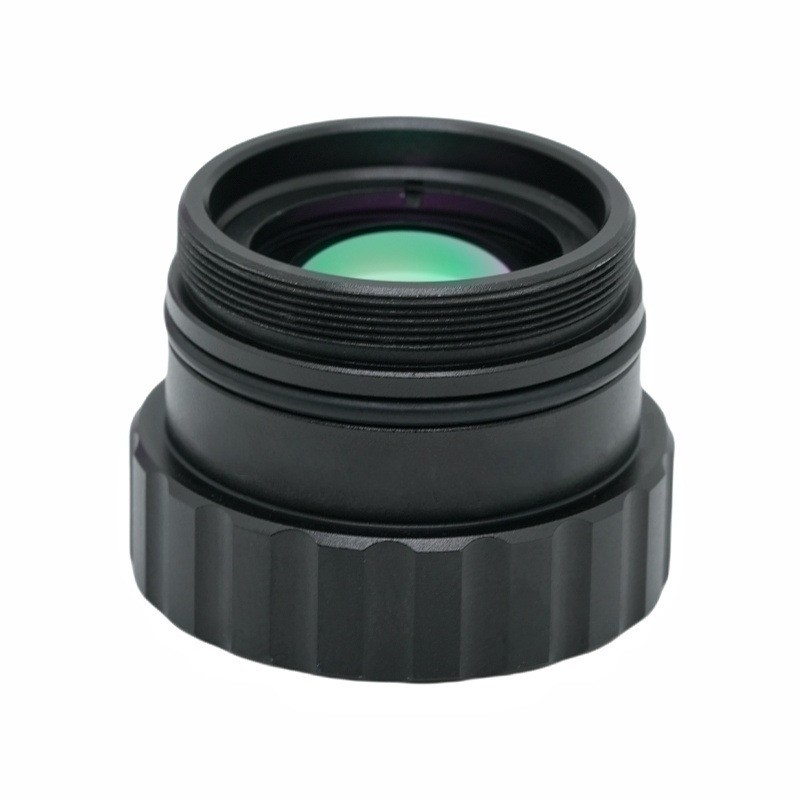

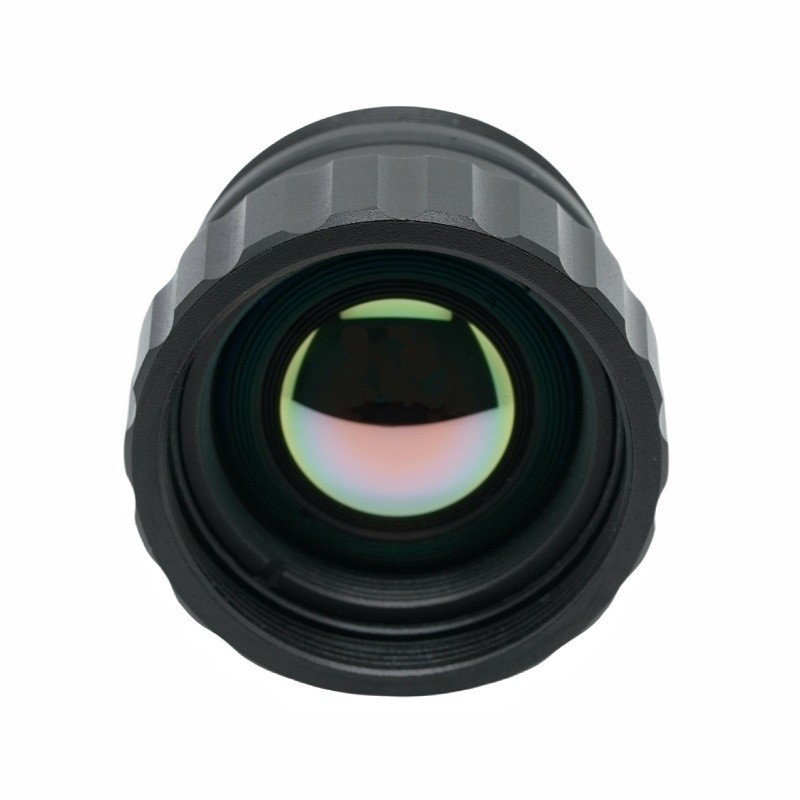

Description du produitObjectif d'imagerie thermique infrarouge à ondes longues, lentille AR 19mm F1.0 M22 12um
LENTILLE BOSHI est l'un des principaux fabricants, fournisseurs et exportateurs de lentilles standard M12 en Chine. Adhérant à la recherche d'une qualité parfaite des produits, de sorte que notre objectif standard M12 ait été satisfait par de nombreux clients. Un design extrême, des matières premières de qualité, des performances élevées et des prix compétitifs sont ce que veut chaque client, et c'est aussi ce que nous pouvons vous offrir. Nous vous fournirons le meilleur service après-vente et une livraison rapide.

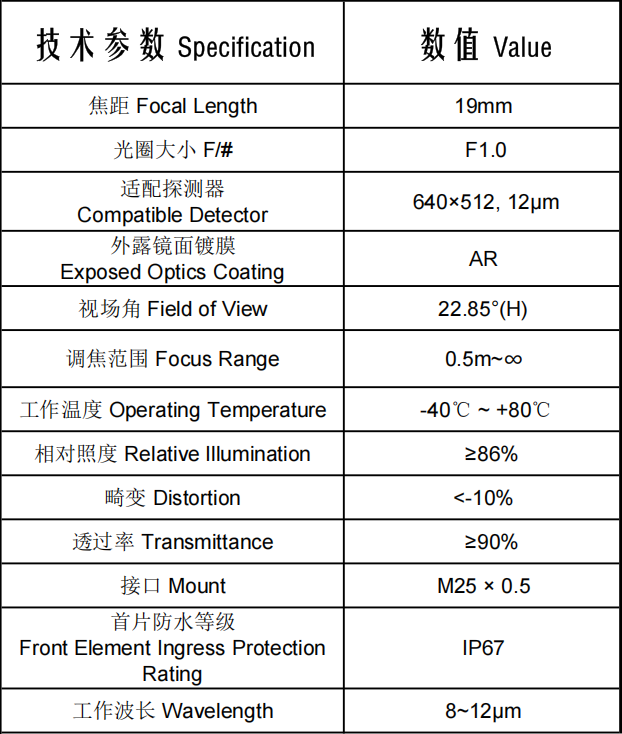

I. Interprétation détaillée des paramètres de base

1. Répartition approfondie des paramètres

1. Focale de 19 mm, ultra-grande ouverture F1.0

F1.0 est une grande ouverture rare parmi les objectifs LWIR, offrant un flux lumineux beaucoup plus élevé que les modèles F1.4/F1.8 conventionnels et améliorant considérablement le rapport signal/bruit pour les sources de chaleur faibles à basse température.

La longueur focale de 19 mm rétrécit le champ de vision et agrandit les cibles distantes, spécialisée pour la mesure et la surveillance fine de la température à longue distance qui nécessitent une reconnaissance claire des détails.

2. Longueur d'onde de fonctionnement : 8 ~ 12 μm

Fenêtre de transmission atmosphérique standard pour l'infrarouge à ondes longues, compatible avec les noyaux de caméra thermique à l'oxyde de vanadium non refroidis pour l'imagerie thermique et la mesure de la température des corps humains, des équipements électriques et des machines.

3. Détecteur compatible : 640 × 512, pas de pixel de 12 μm

Correspond aux noyaux infrarouges industriels non refroidis grand public de Guide, Hikvision, Dahua, Dali et d'autres fabricants. Le pas de pixel de 12 μm équilibre la résolution d’imagerie et le coût global de l’équipement.

4. Champ de vision horizontal : 22,85°

Caractéristique de champ de vision étroit : les cibles semblent plus grandes à distances d'observation égales, révélant de loin des détails thermiques subtils. Optimisé pour la surveillance longue distance en point fixe plutôt que pour une couverture panoramique sur une vaste zone.

5. Plage de mise au point : 0,5 m ~ ∞

La distance de mise au point minimale ultra-courte de 0,5 m permet une inspection rapprochée de composants minuscules, tandis que la mise au point à l'infini prend en charge les patrouilles à longue portée, couvrant à la fois les tests thermiques des micro-composants et l'inspection à distance de grandes zones dans un seul objectif.

2. Mesures de base de la qualité de l'image

1. Revêtement antireflet AR sur les optiques exposées + transmission ≥ 90 %

Revêtement antireflet personnalisé optimisé pour la bande de 8 à 12 μm. La transmission pleine onde ≥90 % surpasse la moyenne de l'industrie de 70 % à 85 %, maximisant la capture d'énergie infrarouge pour détecter les faibles points de chaleur, avec un minimum d'éblouissement et d'images fantômes sous une lumière intense.

2. Éclairage relatif ≥86 %

Les coins de l'image conservent 86 % de la luminosité centrale avec une diminution négligeable de la luminosité des bords. Le cadre uniforme élimine les erreurs de lecture de température sur les bords et évite les pics de bruit provoqués par l'éclaircissement logiciel forcé des zones périphériques lors de la numérisation de grandes surfaces.

3. Distorsion <-10%

La valeur négative indique une distorsion en barillet, un compromis courant pour les objectifs infrarouges à champ de vision long et étroit. Il sacrifie une légère linéarité géométrique pour obtenir une transmission et un éclairage relatif supérieurs. Cet objectif est optimisé pour la détection de température et l'identification de cibles, et non pour la mesure dimensionnelle de haute précision.

3. Conception environnementale et mécanique

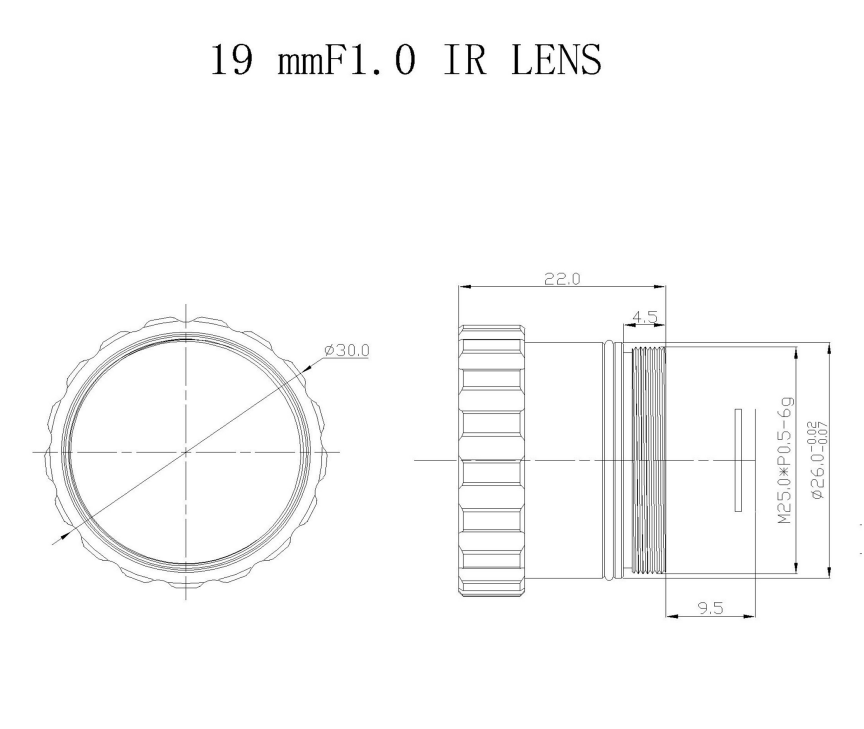

1.Montage : M25 × 0,5

Interface filetée standard dédiée aux objectifs infrarouges à longue focale, offrant une intégration transparente avec tous les cœurs de caméra thermique à ondes longues de 640 pixels.

2. Indice de protection contre l'entrée de l'élément avant : IP67

Protection intégrée contre la poussière et l'eau pour l'élément de lentille avant. Il peut être déployé à l’extérieur sans fenêtres de protection supplémentaires, résistant aux éclaboussures de pluie et aux tempêtes de sable tout en simplifiant la conception structurelle des appareils extérieurs.

3. Température de fonctionnement : -40 ℃ ~ +80 ℃

Plage de tolérance de température ultra-large qui couvre les hivers glacials du nord, la chaleur étouffante de l'été et les ateliers industriels à haute température. Il maintient une mise au point stable et un revêtement intact sans délaminage ni défocalisation sous des fluctuations de température extrêmes pour un fonctionnement 24 heures sur 24 toute l'année.

II. Avantages de base en matière de performances

Avantage 1 : Transmission de la lumière infrarouge de premier ordre : F1.0 grande ouverture + ≥90 % de transmission ultra-élevée

Peu de lentilles infrarouges à longue focale de spécifications équivalentes atteignent une transmission de 90 %. Associé à l'ouverture ultra-large F1.0, il offre une sensibilité de pointe pour détecter de faibles sources de chaleur à longue distance telles qu'une surchauffe mineure des fils et des augmentations de température cachées des équipements, avec une imagerie nette des cibles à basse température.

Avantage 2 : Uniformité supérieure du cadre pour des lectures précises de la température des bords

L'éclairage relatif ultra-élevé ≥86 % minimise l'atténuation de la luminosité dans les coins de l'image. Lors de la numérisation de larges gammes d'équipements tels que des panneaux photovoltaïques et des armoires électriques, les valeurs de température aux bords du cadre restent cohérentes sans écart évident.

Avantage 3 : mise au point à double plage pour les scénarios macro et longue distance

La capacité de mise au point rapprochée de 0,5 m permet l'inspection thermique des circuits imprimés, des minuscules bornes de câblage et des roulements, tandis que la mise au point infinie longue distance prend en charge les patrouilles sur plusieurs kilomètres. Une seule lentille permet de réaliser à la fois des tests de précision de micro-composants et une inspection à distance en point fixe.

Avantage 4 : Robustesse extérieure par tous les temps et stabilité à grande température

La protection IP67 de la lentille avant associée à une température de fonctionnement de -40 ~ + 80 ℃ permet un déploiement direct dans des environnements difficiles, notamment les mines, les sous-stations, les zones sauvages et les tunnels, sans risque de dérive de mise au point ou de décollement du revêtement sous des températures extrêmes.

Avantage 5 : FOV étroit à mise au point longue pour des détails longue distance agrandis

Par rapport aux objectifs plus courts de 13 mm, la distance focale de 19 mm et le champ de vision étroit de 22,85° offrent un grossissement de cible plus élevé à la même distance, idéal pour identifier de minuscules défauts thermiques, notamment les isolants endommagés, les brins de fil cassés et les points chauds subtils de l'équipement de loin.

III. Champs d'application cibles

1. Inspection du réseau électrique (application principale)

·Mesure de température longue distance pour les lignes et poteaux de transmission haute tension : la longue focale de 19 mm agrandit les isolants et les joints de fils à des milliers de mètres, tandis que la transmission élevée F1.0 capture de légers défauts de surchauffe. La protection IP67 et la large tolérance de température s'adaptent aux sous-stations extérieures montagneuses.

· Détection des points chauds du panneau PV : un éclairage relatif élevé garantit des lectures précises de la température sur les bords du panneau, et une transmission ≥90 % détecte les points chauds faibles de la batterie.

·Tests thermiques de précision des appareillages et transformateurs haute tension : une mise au point minimale de 0,5 m permet une analyse rapprochée des anomalies de température cachées sur les composants électriques compacts.

2. Maintenance prédictive pour les équipements industriels de précision

· Surveillance à distance des moteurs, des roulements et des machines métallurgiques : tolère des températures ambiantes allant jusqu'à +80 ℃ pour analyser à distance des lignes de production complètes et pré-alerter en cas de panne de surchauffe.

·Inspection des composants électroniques et des armoires de batteries de stockage d'énergie : la macro-focalisation de 0,5 m identifie les anomalies thermiques subtiles sur les circuits imprimés et les cellules de la batterie.

· Patrouille de fuite de chaleur pour les pipelines de produits chimiques et les réservoirs de stockage longue distance : analyse à distance les itinéraires complets des pipelines pour détecter les dommages mineurs à l'isolation et les points de perte de chaleur.

3. Sécurité extérieure à longue portée et surveillance des frontières

·Alerte précoce de périmètre à point fixe pour les champs pétrolifères, les mines et les parcs industriels : un champ de vision étroit se verrouille sur des collines et des murs d'enceinte éloignés pour détecter le personnel et les véhicules intrus grâce à leurs signatures thermiques.

·Vision nocturne par tous les temps pour la défense des frontières et des côtes : la résistance aux basses températures de -40 ℃ convient aux régions sauvages glaciales, et la protection IP67 offre une imagerie stable sous la pluie, la neige et les tempêtes de sable.

4. Surveillance infrarouge du transport ferroviaire et des véhicules

·Inspection thermique longue distance des fils de contact ferroviaires à grande vitesse : la longue focale agrandit les câbles aériens pour détecter la surchauffe des lignes de contact et du matériel de positionnement ; la lentille avant résiste au brouillard et à la poussière des environnements de tunnel sans buée.

·Tests de température à distance des rails et des fixations en acier, ainsi qu'une assistance à la vision nocturne à longue focale pour les systèmes embarqués.

5. Prévention des incendies de forêt et surveillance des ressources naturelles

Surveillance des incendies de forêt via des unités panoramiques au sol ou des drones : identifie les premiers feux couvants cachés dans les bois à plusieurs kilomètres. La transmission élevée capture les faibles sources d'incendie à basse température pour une alerte précoce avancée en cas d'incendie de forêt.

6. Inspection d’urgence des équipements spéciaux

Observation thermique à longue distance des scènes d'incendie, détection des risques cachés de haute température dans les grands entrepôts et surveillance thermique à distance des machines portuaires lourdes.

IV. Explication du compromis produit (remarque de limitation)

La distorsion importante en barillet (<-10 %) rend cet objectif inadapté aux applications nécessitant une mesure dimensionnelle ou une cartographie géométrique de haute précision. Sa conception optique donne la priorité à la transmission, à l'uniformité des bords et à la sensibilité de détection de température à longue distance, optimisée uniquement pour les scénarios de mesure thermique et de reconnaissance de cibles.
