Objectif conique conique de 16 mm

Fiche produit :

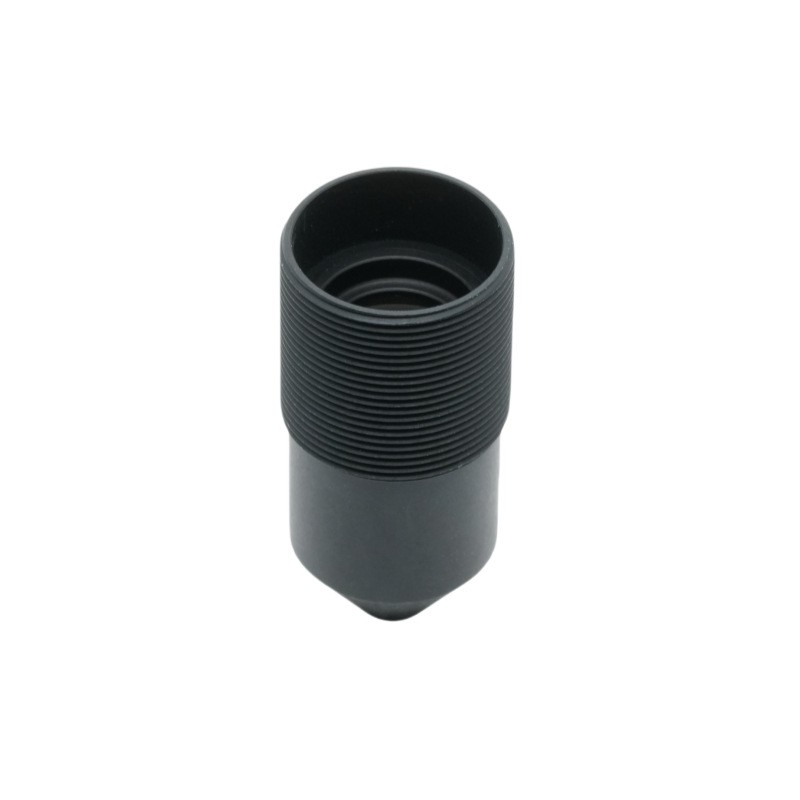

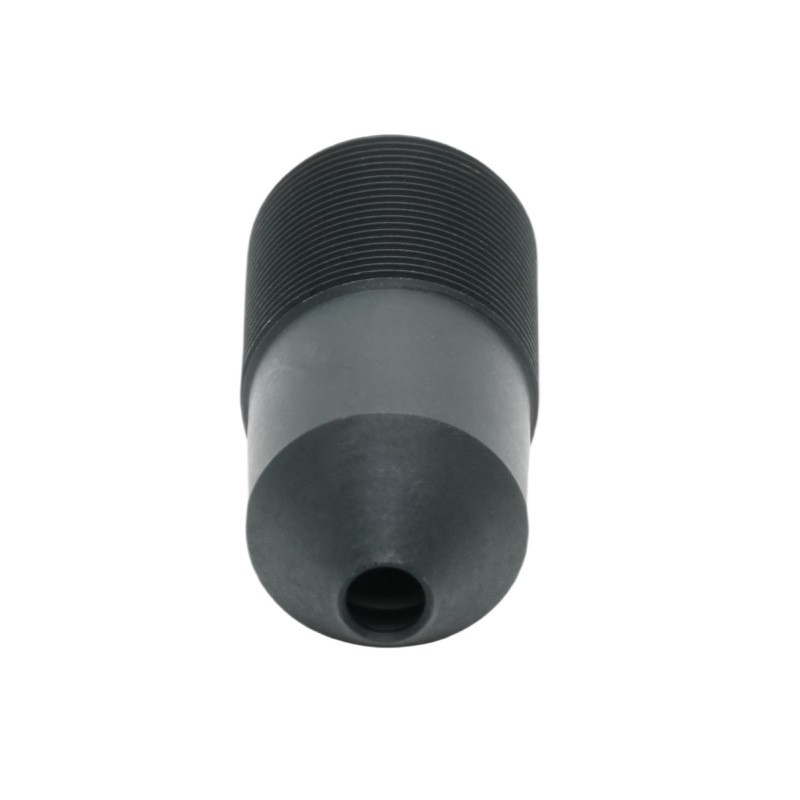

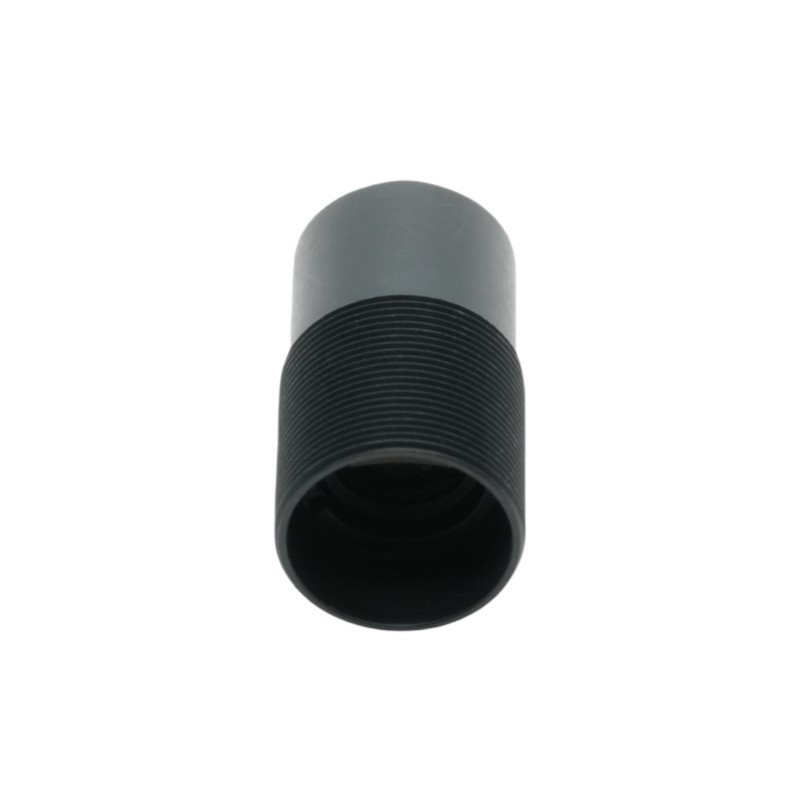

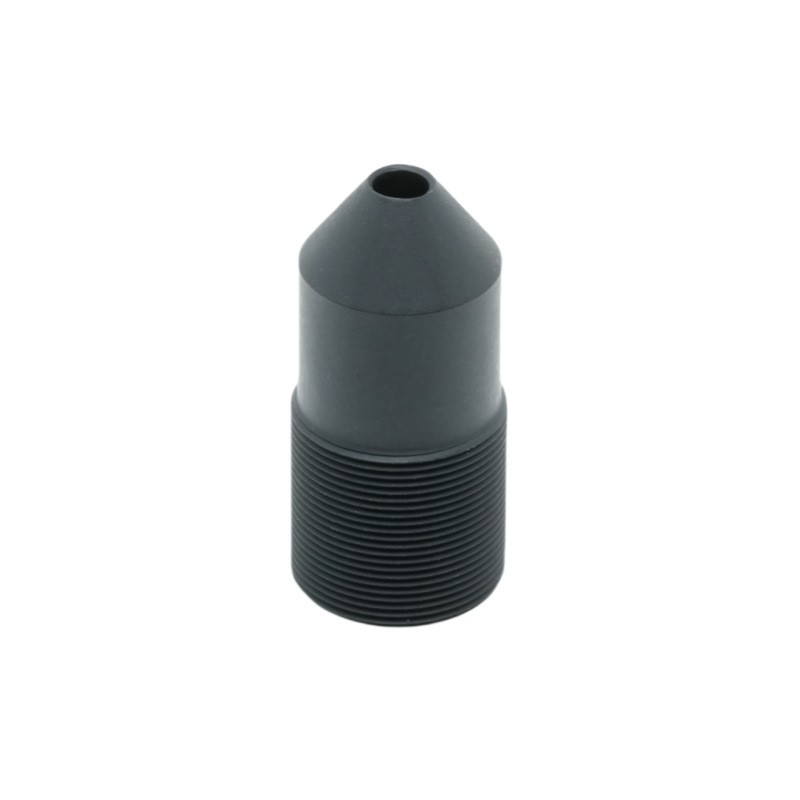

Le PL-1645F-M12 de BOSHI Optical Technology est un objectif compact à focale fixe de 16 mm, ouverture F4,5, conçu spécifiquement pour les capteurs au format 1/2". Conçu avec une construction entièrement en verre à 4 éléments en verre, cet objectif à monture M12 offre un champ de vision diagonal de 28,3° et prend en charge un cercle d'image maximal de Ø8,5 mm, ce qui en fait un complément idéal pour les imageurs de 1/2" et plus petits dans un espace restreint. systèmes de vision. Avec une distance focale arrière mécanique de 3,65 mm et une longueur totale de piste de seulement 28,65 mm, le PL-1645F-M12 s'intègre parfaitement aux modules de caméra au niveau de la carte pour l'inspection industrielle, l'identification biométrique et les applications d'imagerie intégrées. BOSHI Optical Technology a optimisé cet objectif 16 mm F4.5 pour un éclairage bord à bord supérieur, atteignant un éclairage relatif de 95 % et une distorsion TV ultra-faible de -0,25 %, garantissant une reproduction fidèle de l'image même dans les scènes très contrastées. L'angle principal du rayon est strictement contrôlé en dessous de 8°, minimisant le vignettage et le changement de couleur lorsqu'il est associé à des capteurs CMOS modernes. Qu'il soit utilisé dans l'automatisation d'usine, les lecteurs de codes-barres logistiques ou les appareils d'imagerie médicale, cet objectif à capteur 1/2" offre un mélange équilibré de résolution, de compacité et de rentabilité. Faites confiance à la technologie optique BOSHI pour offrir des performances optiques fiables pour votre produit de vision de nouvelle génération, avec le PL-1645F-M12 établissant la référence en matière de précision dans la catégorie des objectifs M12.

Description détaillée du produit :

1. Paramètre détaillé

Distance focale (EFL) :16 mm ± 5 % - Fournit une perspective téléobjectif modérée, idéale pour la reconnaissance d'objets à des distances de travail comprises entre 100 mm et 2 000 mm.

Ouverture (F/NO) :F4,5 ± 5 % – Équilibre le débit lumineux avec la profondeur de champ, adapté aux environnements intérieurs et extérieurs bien éclairés sans sacrifier la résolution.

Construction optique :4G (éléments entièrement en verre) – Assure une stabilité thermique, une transmission élevée et une résistance à la dégradation environnementale par rapport aux conceptions hybrides plastique-verre.

Cercle d'images :Ø8,5 mm max - Couvre entièrement les capteurs 1/2" (diagonale ~8 mm) et est rétrocompatible avec les formats 1/2,3" et 1/3".

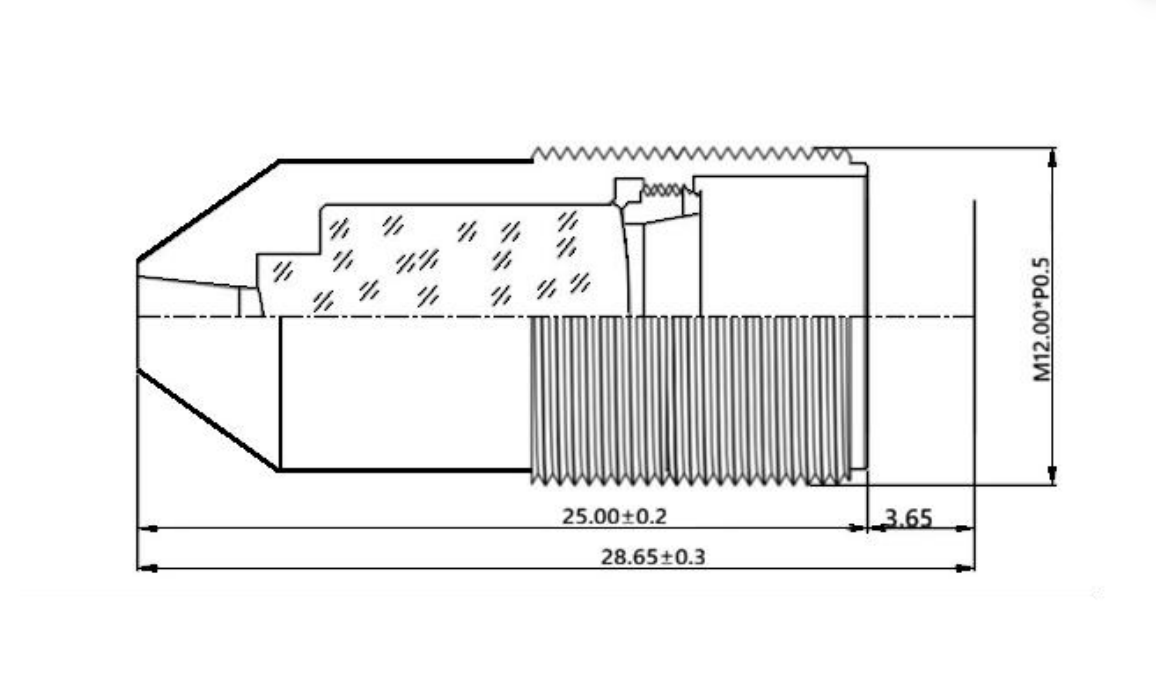

Distance focale arrière mécanique :3,65 mm ±0,2 - Permet une intégration simple avec les cartes de capteurs M12 standard et les supports de filtre anti-IR en option.

Longueur totale de la piste :28,65 mm ±0,3 - Profil ultra-compact pour caméras miniaturisées dans les drones, les appareils portables et les nœuds de surveillance.

Distorsion TV :-0,25 % - Distorsion en barillet presque invisible, essentielle pour les applications de mesure et d'OCR.

Éclairage relatif :95,0 % - Uniformité exceptionnelle, réduisant le besoin de correction de champ plat en post-traitement.

CRA (angle de rayon principal) :<8°- Correspond à la gamme de microlentilles de la plupart des capteurs Sony, ON Semi et OmniVision 1/2", évitant ainsi l'ombrage des couleurs.

Monter:M12 × P0,5 – Filetage standard pour une interchangeabilité rapide et un alignement actif.

2. Avantages en termes de performances

Haute uniformité et faible distorsion : l'éclairage relatif de 95 % et la distorsion de -0,25 % garantissent que l'objectif à ouverture F4.5 de longueur focale de 16 mm produit des images géométriquement précises avec une atténuation minimale, réduisant ainsi la surcharge de correction algorithmique dans les pipelines de vision industrielle.

CRA optimisé pour les capteurs modernes : avec un angle de rayon principal inférieur à 8°, cet objectif de capteur 1/2" élimine les artefacts de couleur périphériques, permettant une balance des blancs et une fidélité des couleurs cohérentes sur l'ensemble du champ - un avantage essentiel pour la reconnaissance faciale et le tri basé sur les couleurs.

Robustesse entièrement en verre : la construction 4G résiste aux changements de mise au point dus aux fluctuations de température (-20 °C à +70 °C), ce qui rend l'objectif industriel à monture M12 fiable dans les usines, les kiosques extérieurs et les caméras auxiliaires automobiles.

Conception mécanique compacte : D'une longueur de seulement 28,65 mm, il s'insère dans des boîtiers minces tandis que le BFL de 3,65 mm offre suffisamment d'espace pour les verres de protection ou les piles de filtres, simplifiant ainsi la conception mécanique pour les intégrateurs de systèmes.

Compatibilité Plug-and-Play : le filetage M12 et la distance focale arrière standard permettent le remplacement direct des objectifs existants sans refonte mécanique, réduisant ainsi les délais de mise sur le marché pour les fabricants d'appareils photo.

3. Domaine d'application

Vision industrielle industrielle : la configuration 16 mm F4.5 excelle dans la détection des défauts sur les lignes de production (par exemple, inspection des PCB, analyse des rayures de surface) où un grossissement modéré et une faible distorsion sont primordiaux.

Biométrie et contrôle d'accès : l'objectif du capteur 1/2" offre des caractéristiques de l'iris et du visage nettes à des distances de travail de 30 à 50 cm, tandis que l'ARC <8° garantit la compatibilité avec les capteurs améliorés NIR pour un éclairage IR actif.

Logistique et lecture de codes-barres : le champ de vision de 28,3° et l'éclairage relatif élevé permettent un décodage fiable des codes 1D/2D sur différentes tailles d'emballage, même sous un éclairage inégal.

Systèmes OEM intégrés : De l'évitement d'obstacles par drone à l'endoscopie médicale, l'objectif à monture M12 offre un facteur de forme éprouvé pour la production en volume, avec la technologie optique BOSHI fournissant une documentation optique et mécanique complète pour une intégration rapide.

Surveillance intelligente des ventes au détail et des étagères : le profil à faible distorsion prend en charge une estimation précise des dimensions du produit et la conformité du planogramme, tandis que le boîtier compact s'intègre dans des caméras discrètes montées au plafond ou au bord des étagères.
