Lentille thermique infrarouge de longueur focale de 13 mm

Fiche produit

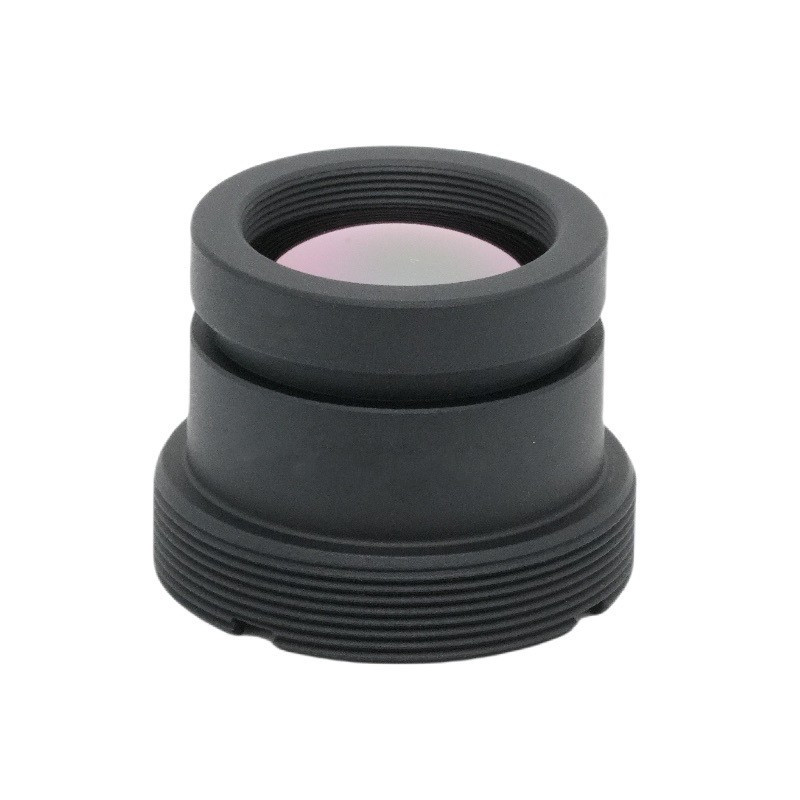

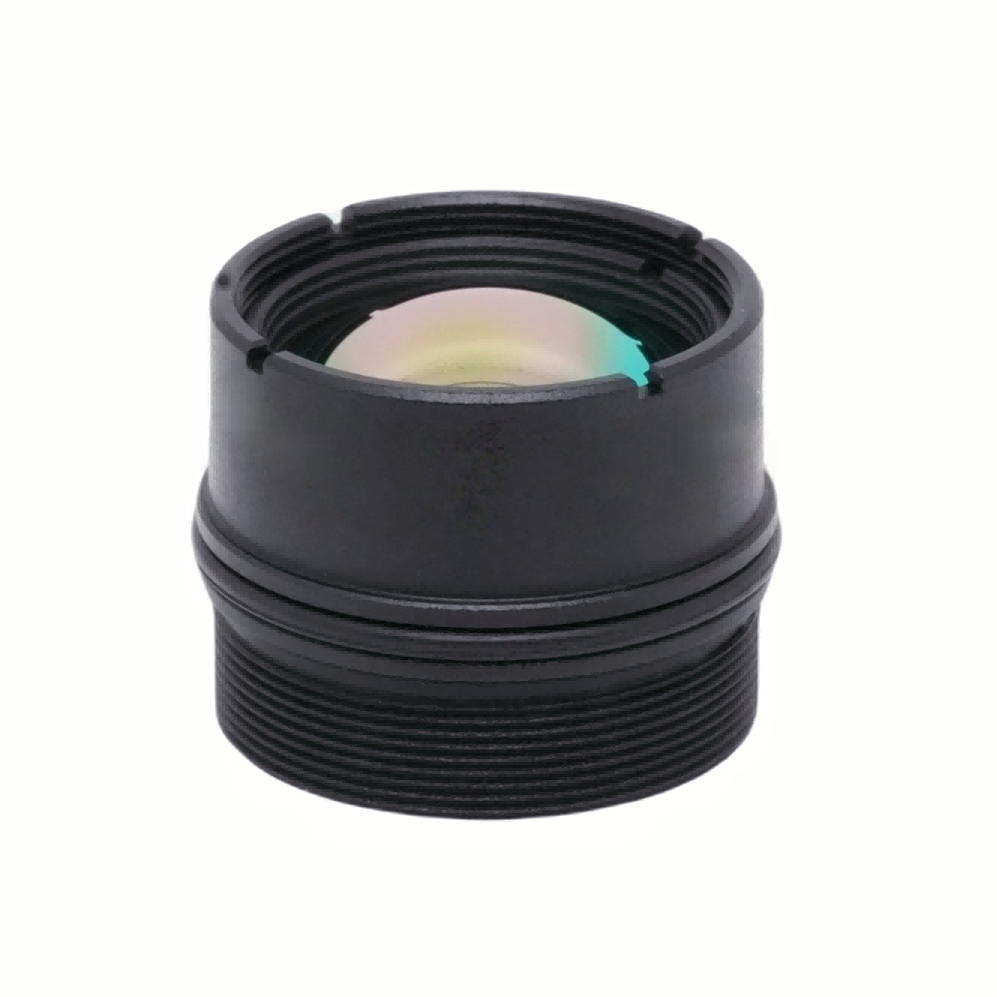

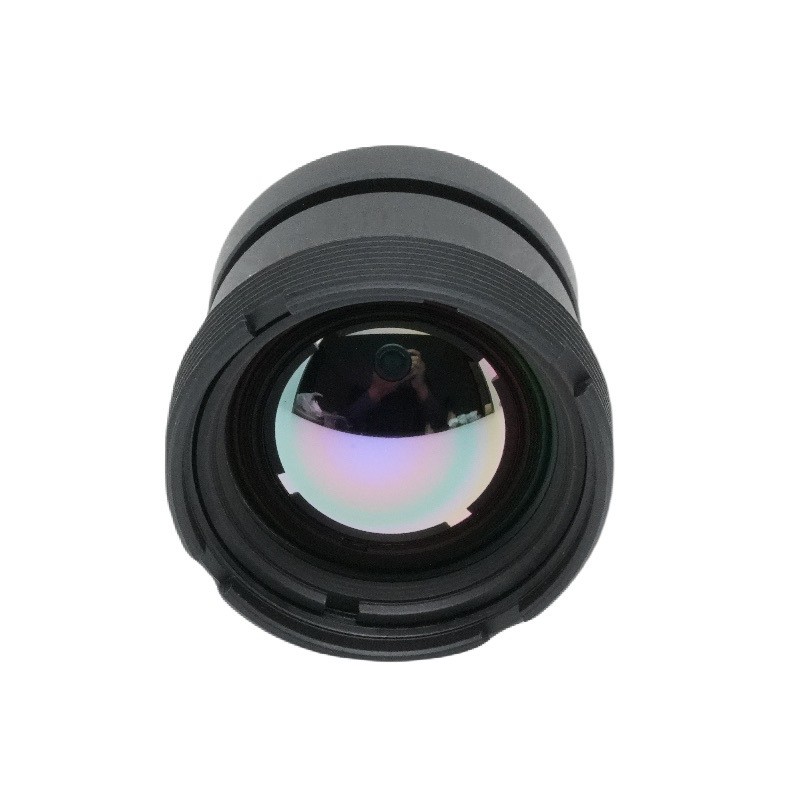

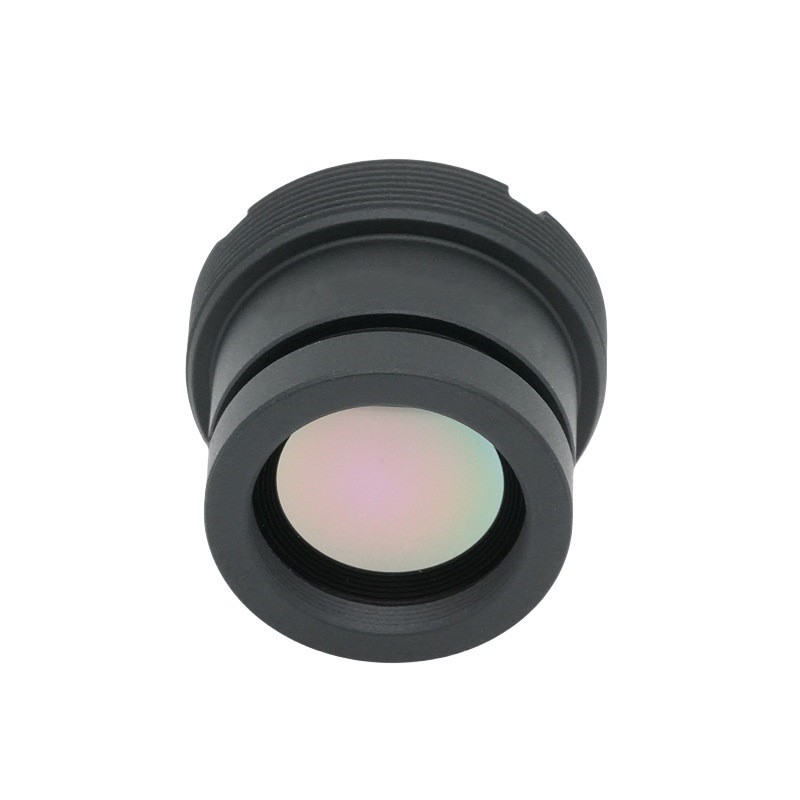

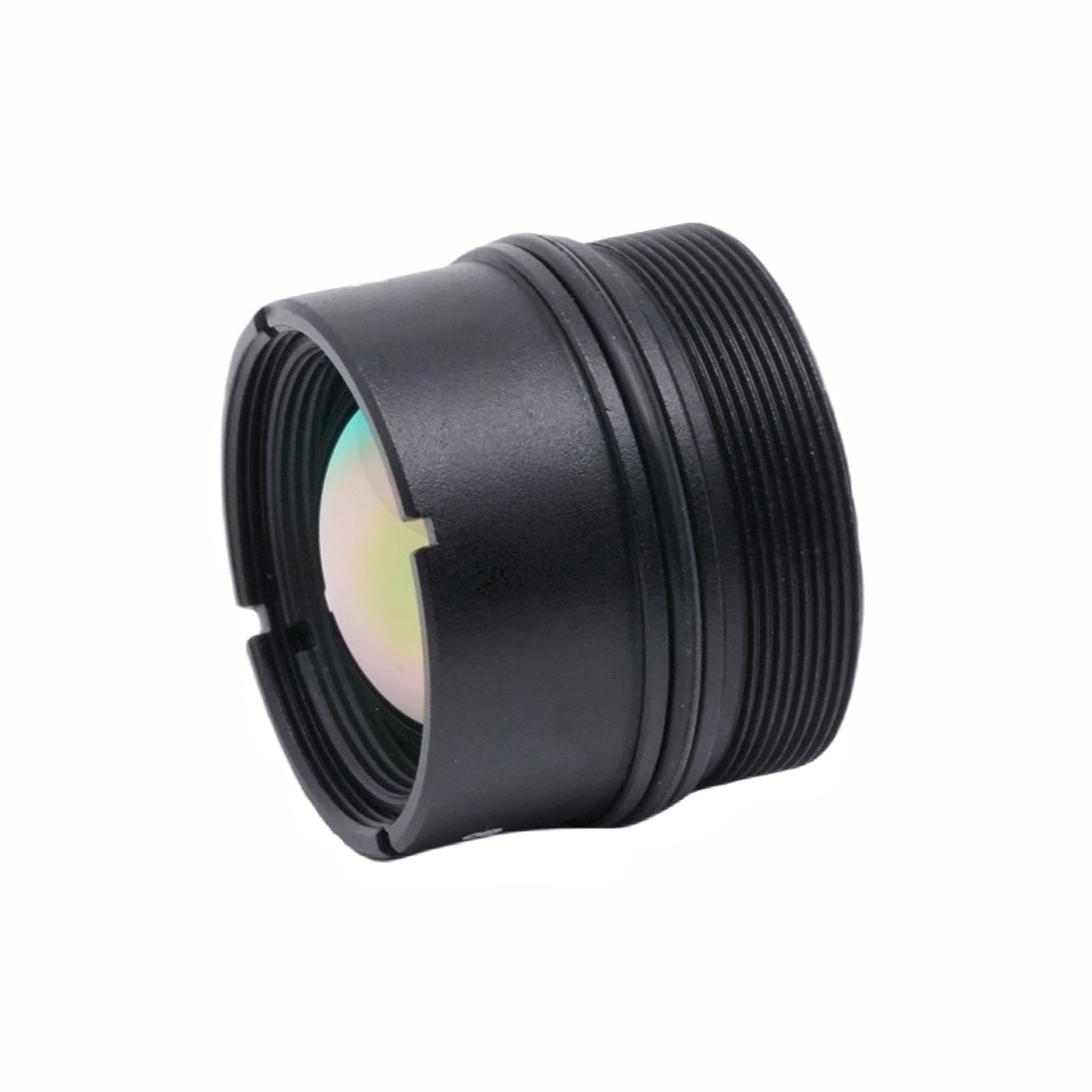

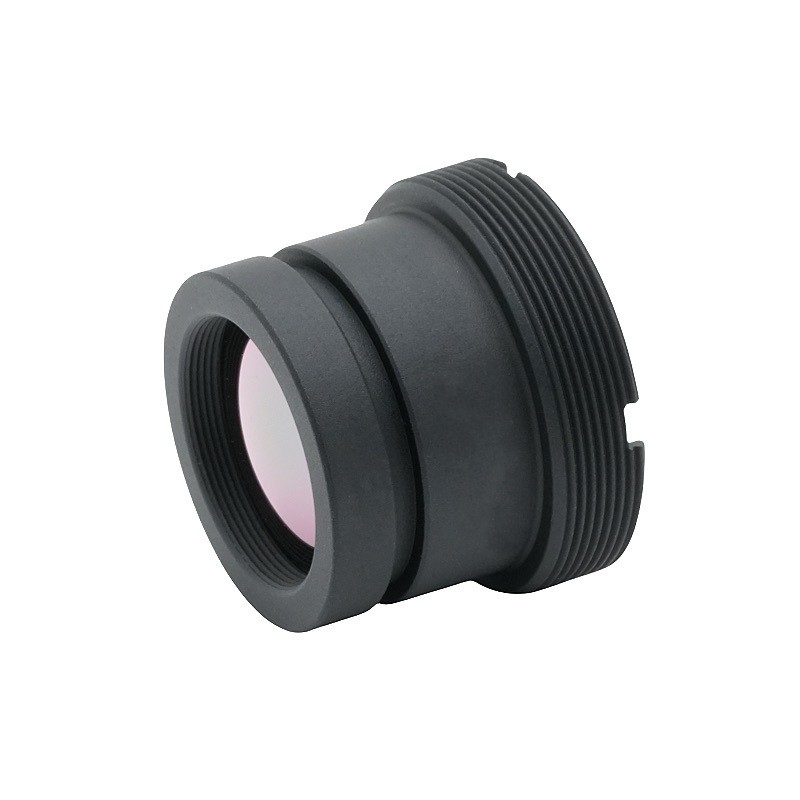

Fabriqué parBOSHI OptiqueTechnologie, cet objectif thermique non refroidi F1.0 de 13 mm est optimisé pour la bande infrarouge à ondes longues de 8 à 12 μm. CeLentille d'imagerie thermiqueest parfaitement adapté aux détecteurs de résolution 640 × 512 avec une dimension de pixel de 12 μm. Adoptant la grande ouverture F1.0, l'objectif capture un faible rayonnement infrarouge pour fournir des sorties thermiques claires dans des scènes à faible contraste. Son élément optique avant atteint le niveau de protection IP67 et les surfaces exposées sont recouvertes d'un revêtement AR durable pour maintenir des performances stables dans un environnement extérieur complexe. La mise au point couvre 1 mètre jusqu'à l'infini et la température de fonctionnement s'étend de -40 ℃ à +80 ℃. Le support compact M20 × 0,5 permet un assemblage pratique. BOSHI Optical Technology effectue un étalonnage optique strict pour garantir une qualité optique stable et constante pour l'intégration de masse des dispositifs d'imagerie thermique.

Description détaillée du produit

Paramètre

1. Distance focale et ouverture : cet objectif thermique non refroidi présente une distance focale fixe de 13 mm ainsi qu'une ouverture ultra rapide F1.0. La structure à grande ouverture maximise l'absorption des photons infrarouges, ce qui apporte une amélioration notable du rapport signal/bruit pour les capteurs thermiques adaptés et jette les bases d'une sortie d'image thermique de haute qualité.

2. Spectre de fonctionnement : il fonctionne dans la bande LWIR de 8 à 12 μm, qui constitue la principale fenêtre de transmission atmosphérique pour la détection thermique passive, permettant une acquisition fiable du signal thermique dans la plupart des conditions de travail en extérieur.

3. Compatibilité des détecteurs : l'objectif est conçu pour les détecteurs de résolution 640 × 512 équipés de pixels de 12 μm. Il offre un champ de vision diagonal de 40,7°, un champ de vision horizontal de 32,6° et un champ de vision vertical de 26,3°, et répond aux exigences d'observation à moyenne portée.

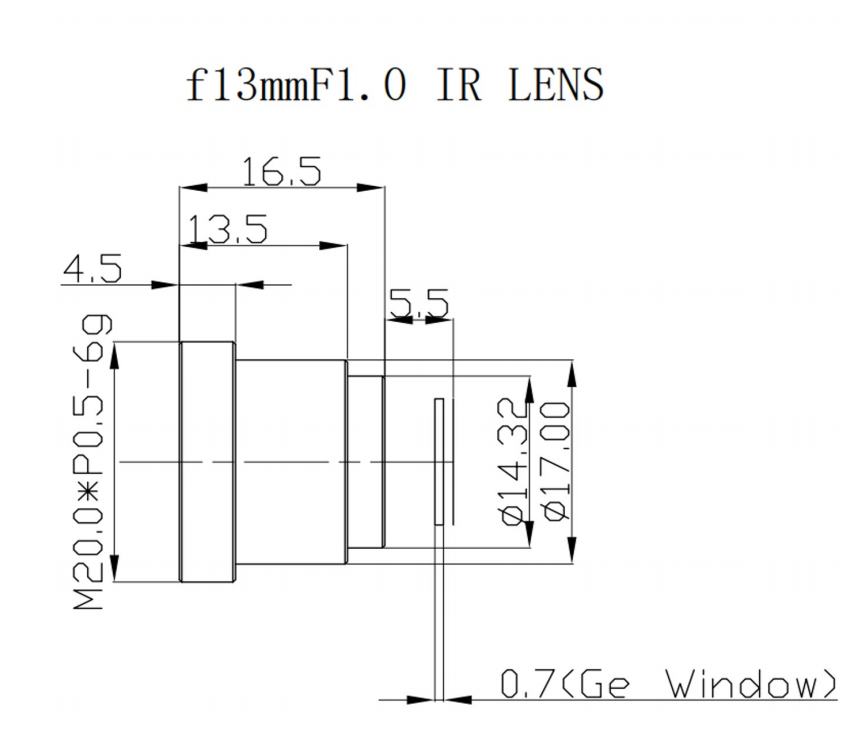

4. Spécifications mécaniques et environnementales : il adopte un support M20 × 0,5 pour un assemblage simple et fiable. Le composant optique avant réalise une protection contre la pénétration IP67. La température de fonctionnement varie de -40 ℃ à +80 ℃, ce qui lui permet de s'adapter aux environnements extérieurs extrêmement froids et chauds. La plage de mise au point s'étend de 1 mètre à l'infini et prend en charge la détection de cibles thermiques à distance proche et lointaine.

5. Indice optique : la transmission globale n'atteint pas moins de 86 %, l'éclairage relatif n'est pas inférieur à 75 %. La distorsion est contrôlée dans une plage de ≤‑1,5 %. Un revêtement antireflet est appliqué sur les surfaces optiques exposées pour réduire la perte de réflexion en surface. Tous les indicateurs de paramètres sont strictement inspectés par BOSHI Optical Technology pour vérifier la cohérence des produits par lots.

Avantages en termes de performances

1. Sensibilité thermique exceptionnelle à faible luminosité. En tant qu'objectif F1.0 LWIR, il collecte beaucoup plus d'énergie infrarouge que les objectifs infrarouges avec une valeur d'ouverture plus petite. Une telle capacité améliore la définition de l'image lors des tâches de détection longue distance et apporte des performances d'imagerie fiables dans des scènes thermiques à faible contraste.

2. Uniformité optique favorable. Un éclairage relatif élevé maintient une luminosité uniforme sur l'ensemble du cadre de l'image et évite le phénomène de coin sombre. Une faible distorsion préserve les caractéristiques géométriques réelles des cibles et crée une base d'image fiable pour les travaux de mesure et de reconnaissance de cibles.

3. Efficacité d'utilisation spectrale élevée. Le revêtement AR plus une transmission globale ≥ 86 % réduit au maximum la perte d'énergie infrarouge. Il peut libérer pleinement le potentiel de performances des détecteurs infrarouges non refroidis et exploiter pleinement la capacité matérielle de l'objectif d'imagerie thermique.

4. Puissante adaptabilité environnementale. La structure étanche et anti-poussière de la lentille frontale IP67 élimine le besoin de fenêtres de protection externes supplémentaires pour de nombreux scénarios d'installation. Une large plage de températures de fonctionnement limite la défocalisation et la dérive des performances lorsque la température ambiante change radicalement. BOSHI Optical Technology effectue plusieurs séries de vérification de la fiabilité environnementale pour ce produit.

5. Intégration compacte pratique. Le support standard M20 × 0,5 prend en charge une installation transparente dans des caméras thermiques miniaturisées développées par des développeurs de systèmes coopératifs. La structure globale est compacte et permet d'économiser de l'espace pour l'équipement d'imagerie thermique.

Champs d'application

1. Sécurité des frontières et surveillance du périmètre. La lentille thermique non refroidie prend en charge la surveillance thermique extérieure 24 heures sur 24. Il capture les signatures thermiques des objets intrus de jour comme de nuit et facilite la détection des intrusions périmétriques pour les sites de sécurité.

2. Maintenance prédictive industrielle. CeLentille d'imagerie thermiquecapte les signaux thermiques de surchauffe des équipements électriques, des installations mécaniques et des pipelines. Il aide les opérateurs à découvrir les défauts de surchauffe cachés avant une panne d'équipement et prend en charge l'inspection de l'état des équipements industriels.

3. Vision thermique automobile. Il sert aux systèmes d'aide à la conduite à vision nocturne infrarouge du marché secondaire. La réponse spectrale de 8 à 12 μm aide les systèmes du véhicule à détecter les obstacles routiers et les cibles vivantes dans des conditions de conduite nocturne ou par mauvaise visibilité.

4. Systèmes sans pilote. Il fonctionne comme une charge utile thermique installée sur de petits drones et des véhicules terrestres sans pilote. Il fournit des données d'imagerie thermique pour les missions de recherche et de sauvetage, les patrouilles sur le terrain et les tâches de perception de la situation.

5. Prévention des incendies et surveillance des forêts. La lentille LWIR identifie les premières sources de chaleur cachées à l’intérieur des zones forestières. Il prend en charge l’alerte précoce en cas de risque d’incendie de forêt avant l’émergence d’une flamme nue.

6. Audit énergétique du bâtiment. Il réalise l'inspection thermique des structures des bâtiments. Les utilisateurs peuvent localiser la position des pertes de chaleur, les points de fuite d'air et les défauts d'isolation grâce à des images thermiques pour guider la rénovation des bâtiments en matière d'économie d'énergie.

7. Surveillance maritime. Il réalise la détection de cibles maritimes de jour et de nuit dans des conditions maritimes brumeuses. Il fournit une sortie d'imagerie thermique stable pour les tâches de surveillance offshore.
