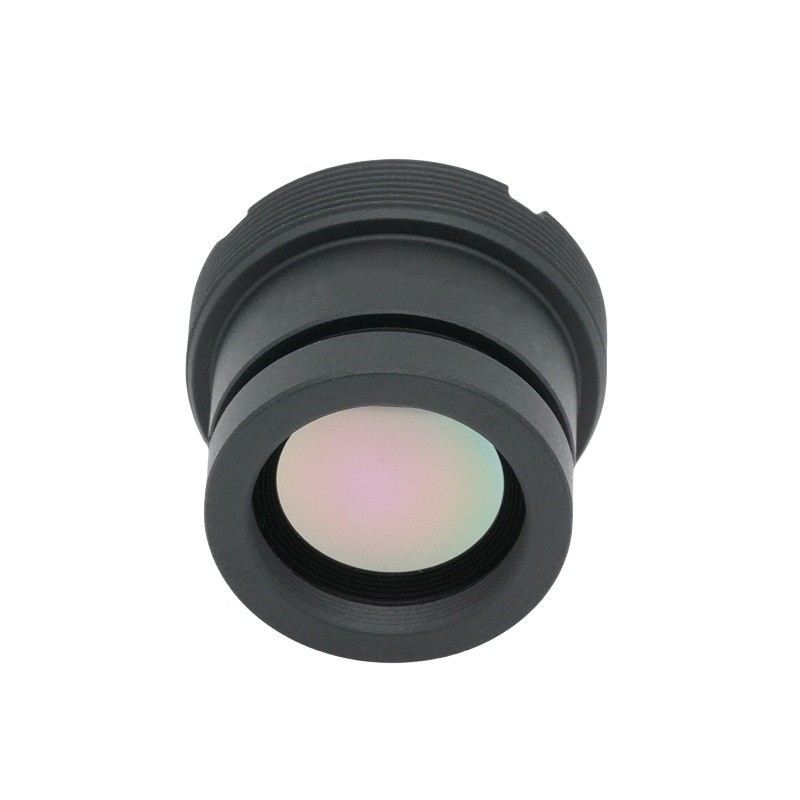

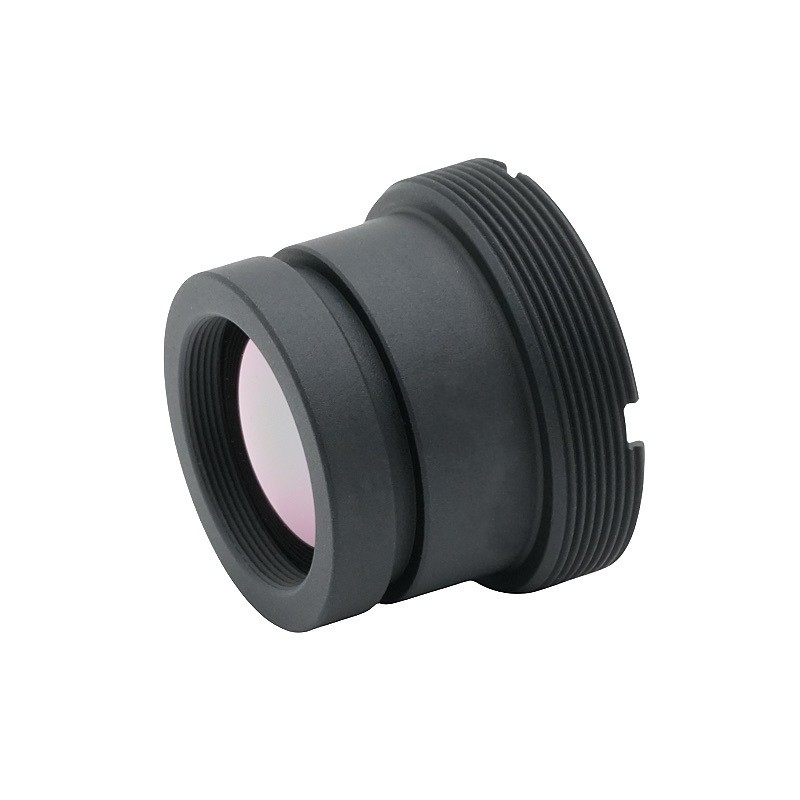

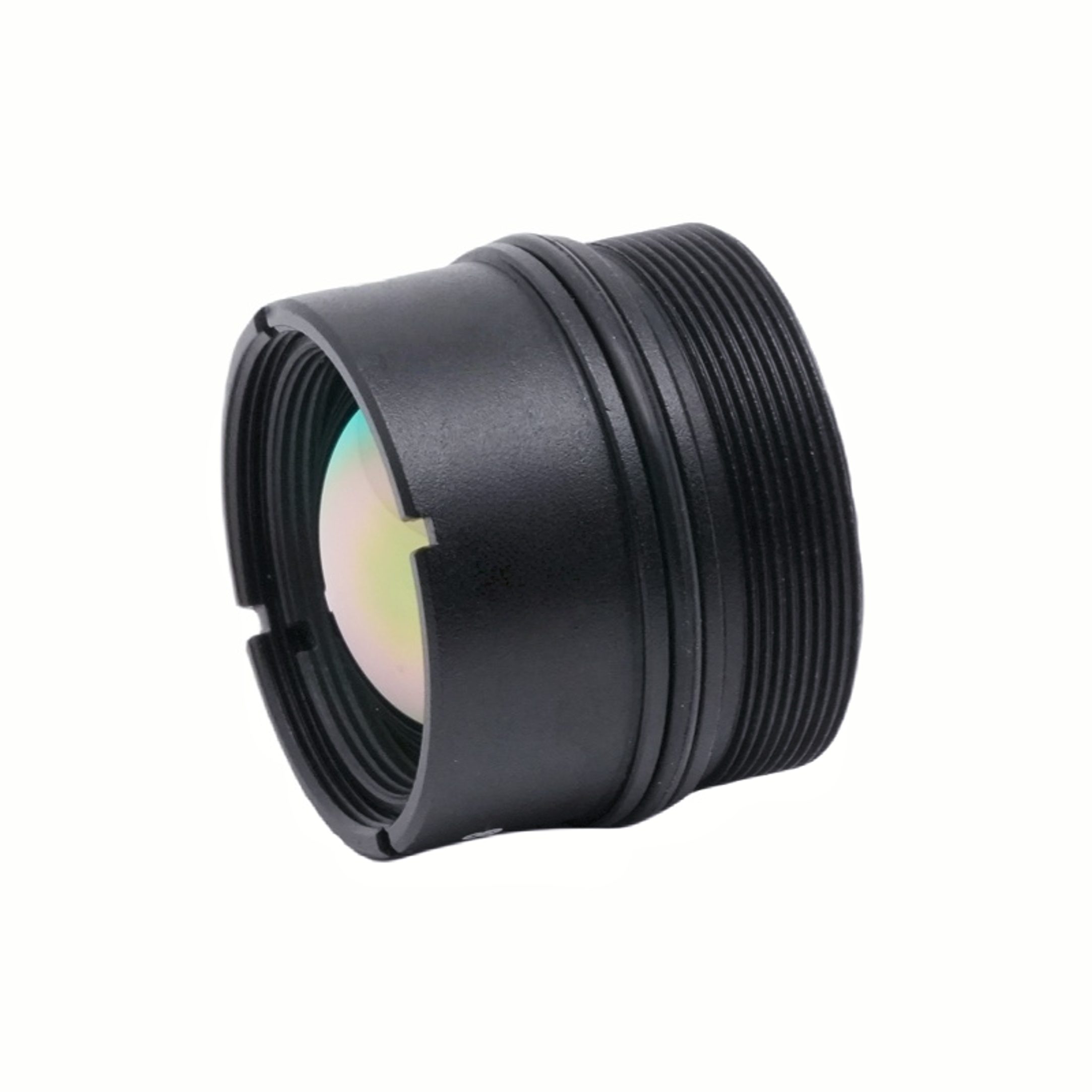

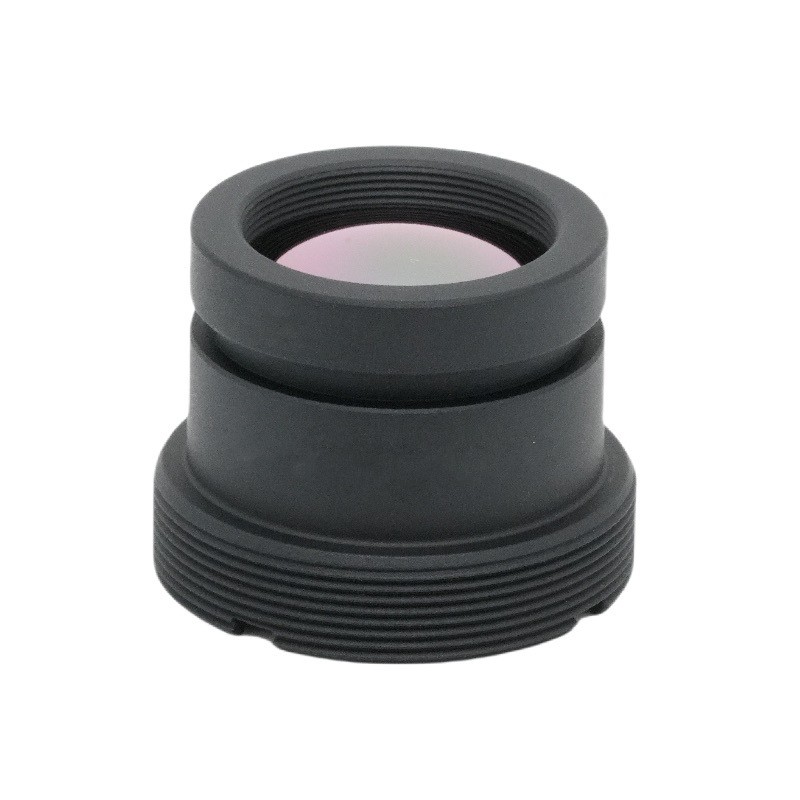

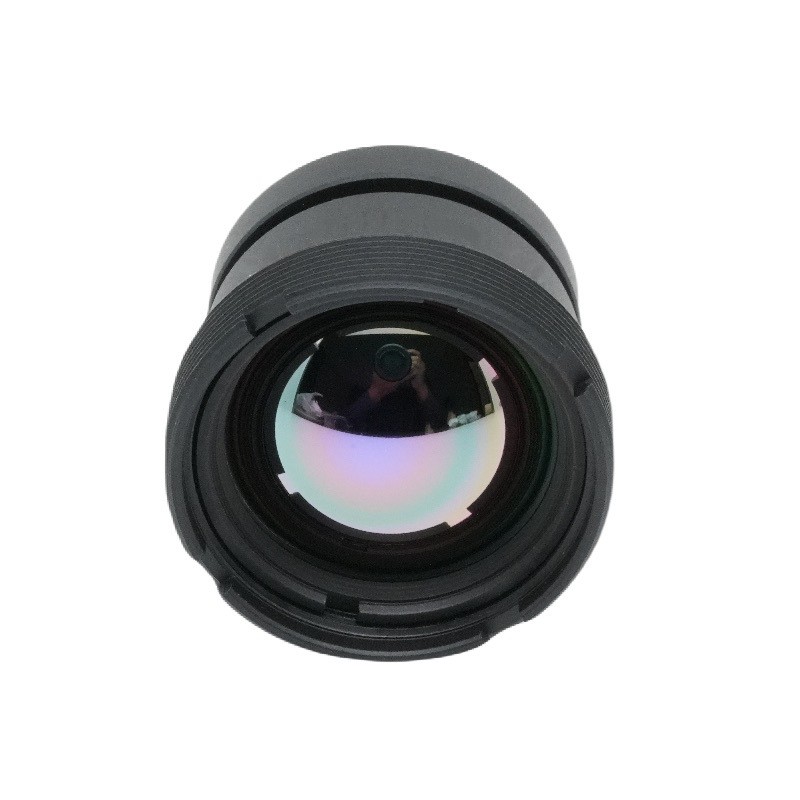

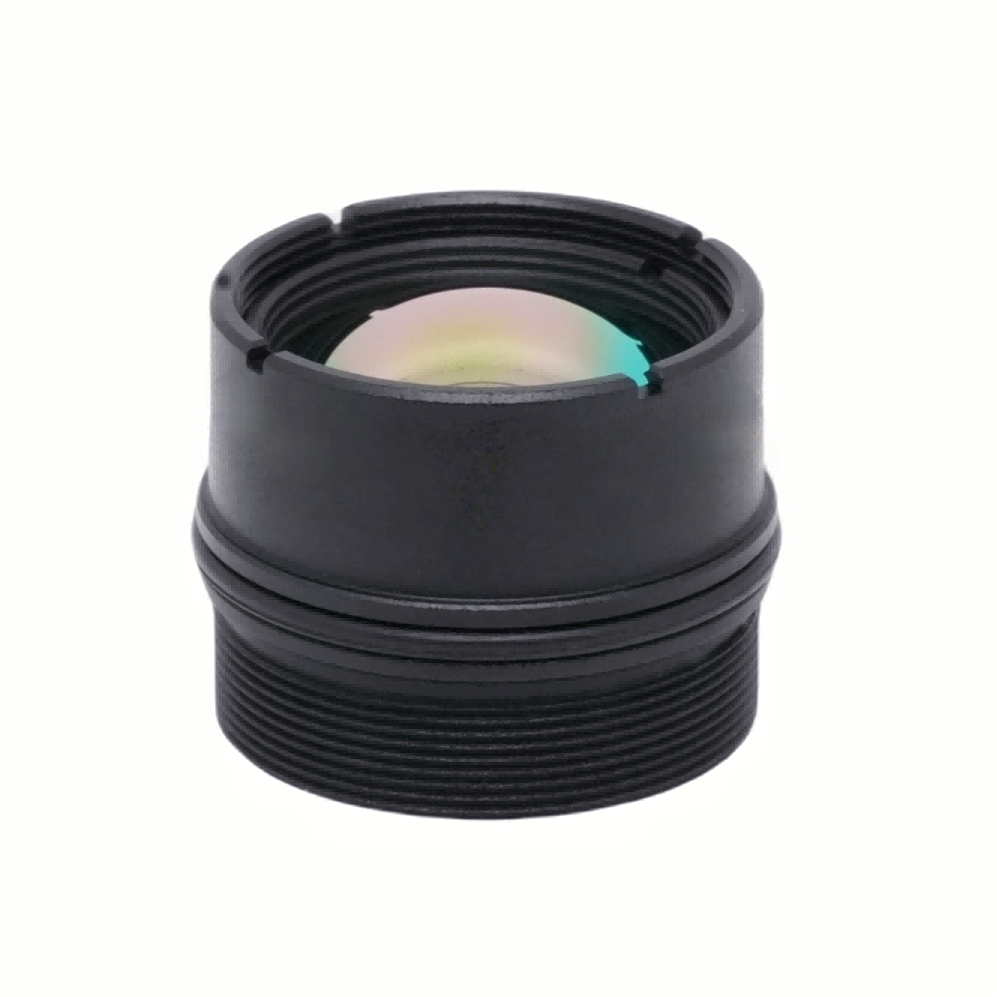

Description du produitObjectif d'imagerie thermique infrarouge à ondes longues, objectif HD 13mm F1.0 M22 12um
LENTILLE BOSHI est l'un des principaux fabricants, fournisseurs et exportateurs de lentilles standard M12 en Chine. Adhérant à la recherche d'une qualité parfaite des produits, de sorte que notre objectif standard M12 ait été satisfait par de nombreux clients. Un design extrême, des matières premières de qualité, des performances élevées et des prix compétitifs sont ce que veut chaque client, et c'est aussi ce que nous pouvons vous offrir. Nous vous fournirons le meilleur service après-vente et une livraison rapide.

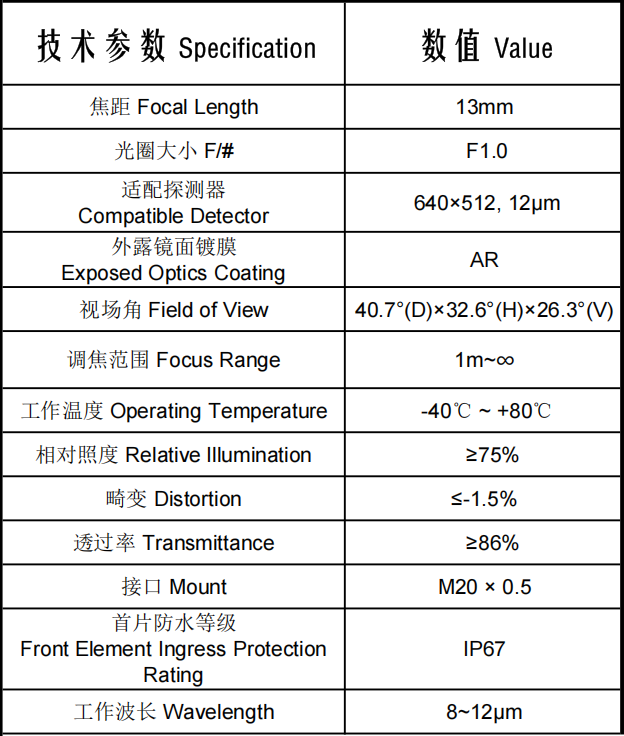

I. Interprétation détaillée des paramètres de base

1. Spécifications optiques de base

1. Focale de 13 mm, grande ouverture F1.0

F1.0 représente une ouverture de transmission lumineuse ultra-large parmi les lentilles infrarouges, avec un flux lumineux bien plus élevé que les lentilles infrarouges F1.4/F1.8 conventionnelles. Sous un rayonnement infrarouge thermique égal, l'intensité du signal reçu par le détecteur est considérablement améliorée, offrant un rapport signal/bruit nettement meilleur pour les sources de chaleur faibles à basse température et l'imagerie cible à longue distance.

La distance focale moyenne de 13 mm équilibre la couverture du champ de vision et l'identification longue distance, établissant un compromis entre la surveillance grand angle et la mesure et la détection de la température à moyenne et longue distance.

2. Longueur d'onde de fonctionnement : 8 ~ 12 μm

Il s'agit de la fenêtre de transmission atmosphérique infrarouge à ondes longues (LWIR) standard, compatible avec les détecteurs infrarouges à oxyde de vanadium non refroidi, la bande d'ondes universelle pour la surveillance du corps humain, la mesure de la température des équipements et la sécurité de l'imagerie thermique extérieure.

3. Détecteur compatible : 640 × 512, pas de pixel de 12 μm

Correspond aux cœurs de caméra infrarouge non refroidis de 640 pixels grand public (spécifications universelles pour Hikvision, Dahua, Guide infrarouge, Dali infrarouge, etc.). Le pas de pixel de 12 μm est la taille de pixel standard pour les systèmes infrarouges industriels et de sécurité, offrant une résolution d'imagerie modérée avec un coût global d'équipement contrôlable.

4. Champ de vision : 40,7° (diagonale) × 32,6° (horizontal) × 26,3° (vertical)

Champ de vision moyennement étroit avec une applicabilité polyvalente :

·Le champ de vision horizontal de 32,6° convient aux scénarios d'inspection linéaires tels que les routes, les usines et les lignes frontalières ;

·Le champ de vision vertical de 26,3° couvre les scènes présentant de grandes différences d'élévation, notamment les viaducs, les zones montagneuses et les plates-formes ;

· Sans atténuation sévère des bords, courante dans les objectifs ultra grand angle, équilibrant la plage de vision et l'uniformité de l'image.

5. Plage de mise au point : 1 m ~ ∞

Prend en charge la mesure de la température à courte portée pour les équipements situés à 1 m de distance et l'observation thermique à longue distance de sources de chaleur situées à des milliers de mètres, permettant ainsi une double fonction d'inspection des équipements à courte portée et de surveillance de sécurité à longue distance avec un seul objectif.

2. Indicateurs de qualité d'image

1. Revêtement antireflet AR sur les optiques exposées

Un revêtement antireflet infrarouge spécialisé pour une bande d'ondes de 8 à 12 μm réduit la réflexion de la lumière parasite sur les surfaces des lentilles. Combiné avec une transmission globale ≥ 86 %, il maximise la collecte d'énergie infrarouge et supprime les images fantômes et l'éblouissement, offrant ainsi une imagerie nette dans des conditions de forte lumière à haute température.

2. Transmission ≥86 % (bande d'onde complète de 8 à 12 μm)

Il s'agit d'une excellente référence en matière de performances pour les lentilles infrarouges, car les lentilles infrarouges ordinaires n'atteignent généralement qu'une transmission de 70 à 80 %. Une transmission élevée amplifie les avantages de la grande ouverture F1.0, rendant les sources de chaleur faibles à basse température (par exemple, fuite électrique, perte de chaleur dans les pipelines) beaucoup plus faciles à identifier.

3. Éclairage relatif ≥75 %

La luminosité aux quatre coins du cadre d'image ne reste pas inférieure à 75 % de la luminosité centrale, éliminant ainsi l'assombrissement évident des bords lors de la surveillance panoramique de grandes zones. Aucun éclaircissement logiciel important des bords (qui déclencherait un bruit excessif) n’est requis.

4. Distorsion ≤-1,5 %

La valeur négative indique une légère distorsion en barillet avec un contrôle supérieur de la distorsion. Les lignes droites de la scène ne présentent pratiquement aucune courbure, éliminant ainsi les erreurs de mesure dimensionnelles ou de température causées par la distorsion optique — idéal pour les scénarios industriels nécessitant une lecture précise de la température et un calcul des dimensions.

3. Adaptabilité mécanique et environnementale

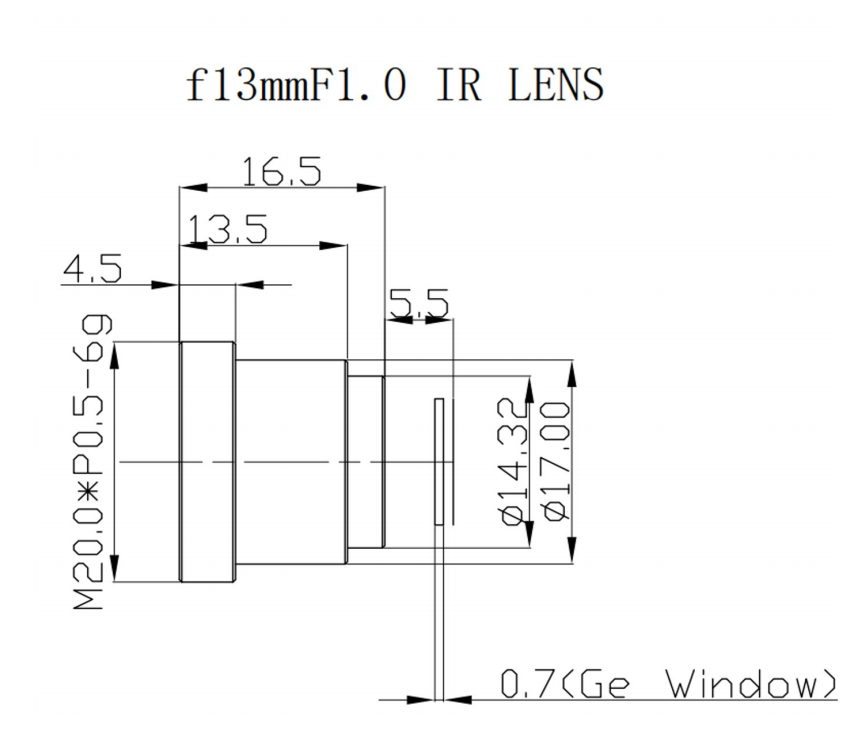

1.Montage : M20 × 0,5

Interface filetée universelle standard pour l'industrie infrarouge, directement compatible avec la plupart des cœurs de caméra infrarouge 640 non refroidis du marché, offrant une forte compatibilité et de faibles coûts de remplacement/intégration.

2. Indice de protection contre l'entrée de l'élément avant : IP67

L'élément de lentille avant est étanche à la poussière et à l'eau, permettant un déploiement direct en extérieur sans boîtier de protection supplémentaire. Il résiste aux éclaboussures de pluie à court terme, à la poussière de sable et aux environnements humides, simplifiant considérablement la conception structurelle des équipements extérieurs complets.

3. Température de fonctionnement : -40 ℃ ~ +80 ℃

Plage de tolérance de température ultra-large couvrant les hivers glacials du nord, les étés torrides du sud et les ateliers industriels/périphéries de fusion à haute température. L'optique de l'objectif, le barillet et le revêtement évitent le délaminage, la déformation et le déplacement de la mise au point à des températures extrêmement élevées/basses pour un fonctionnement stable 24 heures sur 24.

II. Résumé des principaux avantages en matière de performances

Avantage 1 : Capacité de détection infrarouge à chaleur extrêmement faible (grande ouverture F1.0 + transmission élevée de 86 %)

Peu d’objectifs de même focale adoptent l’ouverture de transmission de la lumière F1.0. Associée à un revêtement AR à haute transmission, sa capacité d'identification des sources de chaleur faibles à basse température surpasse de loin les objectifs F1.4 conventionnels. Il capture clairement les minuscules points chauds sur de longues distances, les fuites de chaleur des pipelines souterrains et les augmentations mineures de température dans les équipements électriques, améliorant ainsi la précision des mesures de température et la sensibilité des alarmes.

Avantage 2 : Imagerie uniforme et faible distorsion, adaptée à la fois à la surveillance et à la mesure précise de la température

L'éclairage relatif des bords ≥75 % résout le défaut courant des « quatre coins sombres » des lentilles infrarouges grand angle. La distorsion contrôlée à moins de 1,5 % garantit la fidélité géométrique de l'image. Aucune fausse lecture de température induite par une distorsion optique ne se produit lors de la mesure de la température industrielle, de l’inspection des défauts de puissance et de la détection thermique du transport ferroviaire – parfait pour les applications d’inspection quantitative.

Avantage 3 : déploiement extérieur par tous les temps avec une protection simplifiée et des performances stables à large température

La protection IP67 de la lentille avant et une large plage de températures de -40 ~ 80 ℃ prennent en charge une installation directe dans les champs ouverts, les sous-stations, les mines et les autoroutes sans boîtiers étanches personnalisés. Aucune dérive de focalisation ni défaillance du revêtement ne se produit sous des températures extrêmes, ce qui réduit les coûts globaux d'intégration des équipements et les taux de défaillance.

Avantage 4 : haute polyvalence, compatible avec les cœurs de caméra infrarouge Mainstream 640

Le format 12μm 640×512 est la spécification la plus populaire pour les détecteurs infrarouges non refroidis. Le support fileté standard M20 × 0,5 permet une intégration de masse par les fabricants d'équipements de sécurité, de mesure de température industrielle et d'équipements infrarouges montés sur véhicule avec une chaîne d'approvisionnement mature.

Avantage 5 : mise au point intégrée à courte et longue portée

La mise au point continue de 1 m de près à l'infini permet à un seul objectif de satisfaire deux scénarios : l'inspection des équipements à courte portée (armoires électriques, moteurs) et la surveillance de sécurité à longue distance (limites, périmètre de l'usine). Il réduit la variété des stocks en éliminant le besoin de stocker des objectifs de différentes focales.

III. Champs d'application segmentés

1. Industrie de l’énergie et de l’énergie (scénario d’application de base)

·Mesure de température infrarouge pour les sous-stations et les salles de distribution d'énergie : capture les augmentations de température subtiles sur les connecteurs, les jeux de barres et les disjoncteurs ; une faible distorsion garantit des lectures précises de la température ; La protection IP67 s'adapte aux environnements de sous-stations extérieures.

·Inspection longue distance des lignes et des poteaux de transmission : la distance focale de 13 mm associée à la grande ouverture F1.0 identifie les ruptures de brins de fil et les défauts de chauffage de l'isolant à des milliers de mètres ; une large tolérance de température s'adapte aux fortes fluctuations de température sur le terrain.

·Détection des points chauds pour les centrales photovoltaïques : une transmission élevée identifie les points chauds faibles sur les panneaux photovoltaïques, tandis qu'un éclairage relatif uniforme offre une imagerie sans ombre de l'ensemble du générateur photovoltaïque.

2. Sécurité extérieure et surveillance des frontières

·Alerte précoce d'intrusion pour les usines, les champs de pétrole et les mines : la bande d'onde de 8 à 12 μm pénètre dans l'obscurité totale et dans une fine brume ; l'ouverture F1.0 capture le faible rayonnement infrarouge du corps humain et le champ de vision horizontal de 32,6° s'adapte à la disposition linéaire du périmètre mural.

·Vision nocturne tous temps pour les frontières et la défense côtière : la résistance aux basses températures de -40 ℃ s'adapte aux climats nordiques glacials, et l'indice IP67 résiste à la pluie, à la neige et aux tempêtes de sable pour identifier les sources de chaleur du personnel et des véhicules sur de longues distances.

·Avertissement d'incendie par imagerie thermique et mesure de la vitesse pour les autoroutes et les tunnels : une faible distorsion garantit un calcul précis de la taille et de la position du véhicule, et la lentille résiste au brouillard et à la poussière dans les environnements de tunnel humides sans formation de buée.

3.Maintenance prédictive des équipements industriels

·Surveillance des équipements dans les ateliers de métallurgie et de fusion à haute température : tolère une température ambiante jusqu'à +80 ℃ pour détecter les défauts de surchauffe sur les hauts fourneaux, les roulements de convoyeurs et les moteurs.

·Inspection des fuites de chaleur pour les pipelines de produits chimiques et les réservoirs de stockage : prend en charge le balayage de proximité à courte portée de 1 m de l'équipement et le contrôle complet des pipelines sur de longues distances ; la transmission élevée capture les minuscules points de fuite de chaleur.

· Détection du contrôle de la température pour les salles de serveurs des centres de données et les armoires de stockage d'énergie : identifie les augmentations anormales de température dans les batteries et les serveurs pour une alerte précoce en cas de risque d'incendie.

4. Systèmes de transport ferroviaire et infrarouge montés sur véhicule

·Surveillance infrarouge embarquée pour les trains à grande vitesse et les métros : détecte la surchauffe des fixations des rails et des systèmes de freinage des trains ; une large tolérance de température s'adapte aux variations saisonnières de température extérieure et l'indice IP67 résiste au brouillard d'eau et à la poussière des tunnels.

·Aide à la conduite par vision nocturne du véhicule : identifie les sources de chaleur des piétons et des animaux la nuit tombée ; le champ de vision moyen équilibre la détection avant longue distance et la couverture routière.

5. Prévention des incendies de forêt et inspection des ressources naturelles

Surveillance des incendies de forêt par drone ou par inclinaison panoramique au sol : identifie les sources d'incendie cachées au plus profond des forêts sur de longues distances ; sa faible capacité de détection des sources de chaleur détecte les premiers incendies couvants avant les flammes nues, avec une conception extérieure étanche et résistante à la température qui s'adapte aux climats de montagne complexes.

6. Contrôle civil de la température et sauvetage d’urgence

·Contrôle de la température du personnel dans les usines et les ports : un éclairage uniforme garantit une mesure simultanée et sans erreur de la température par plusieurs personnes sur les bords du cadre, et le fonctionnement extérieur par tous les temps évite les interférences du soleil et de la pluie.

·Recherche et sauvetage des pompiers : pénètre la fumée dense pour localiser les victimes piégées ; la courte distance de mise au point prend en charge la recherche dans des espaces confinés à l'intérieur, tandis que le mode longue portée scanne des sites d'incendie entiers.

IV. Avantages différenciants par rapport aux produits concurrents

Comparé aux objectifs infrarouges à ondes longues F1.4/F1.8 ordinaires de 13 mm de même distance focale, ce produit offre des différenciateurs clés :

·Capacité de transmission de la lumière doublée pour une plus grande sensibilité aux sources de chaleur à basse température ;

·Protection de lentille frontale IP67 intégrée qui simplifie la conception structurelle de l'équipement complet ;

·Faible distorsion et éclairage relatif des bords plus élevé pour une fiabilité supérieure dans les scénarios professionnels de mesure de température ;

· Performances stables sur toute la plage de températures de -40 à 80 ℃ avec une plus grande adaptabilité aux environnements extrêmes.
