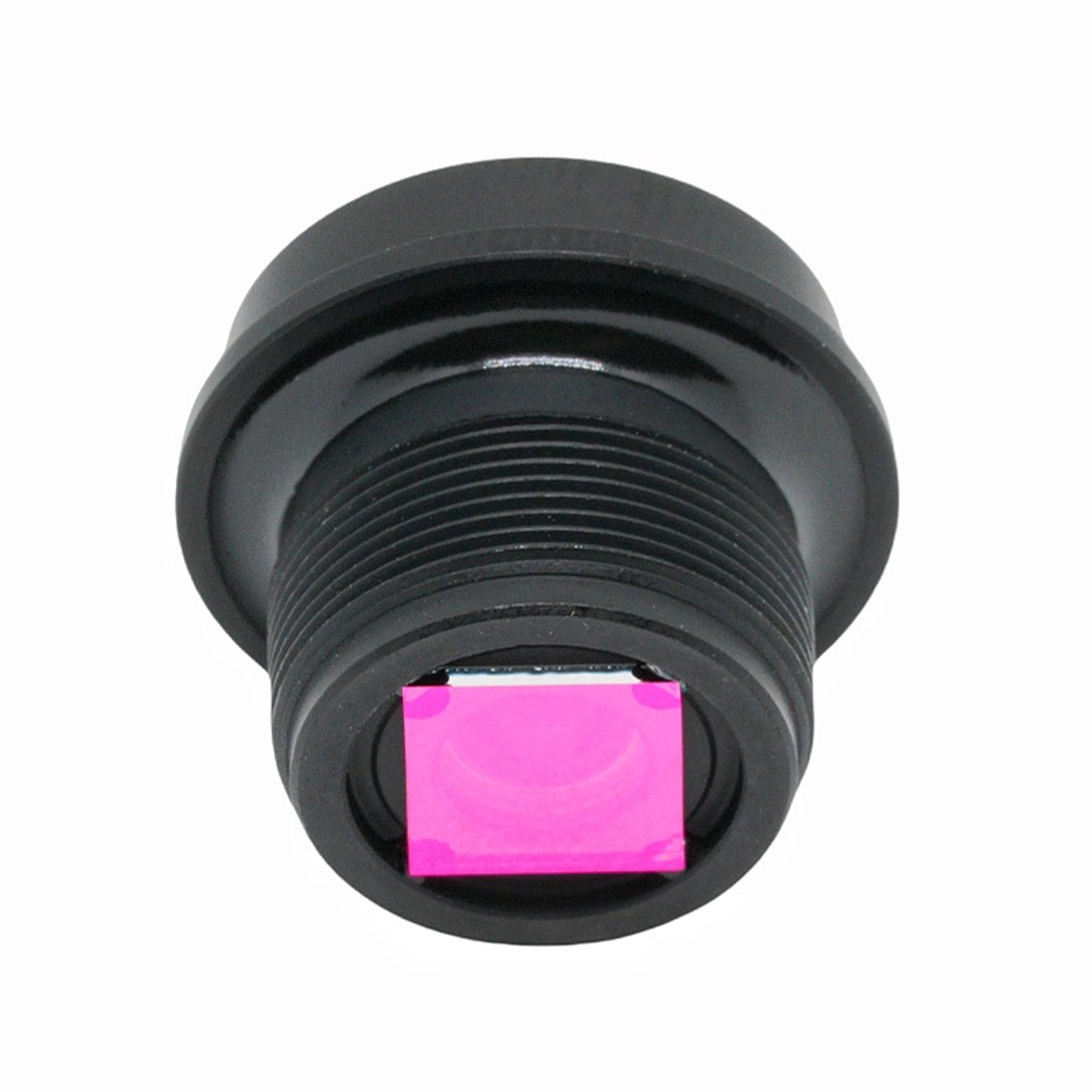

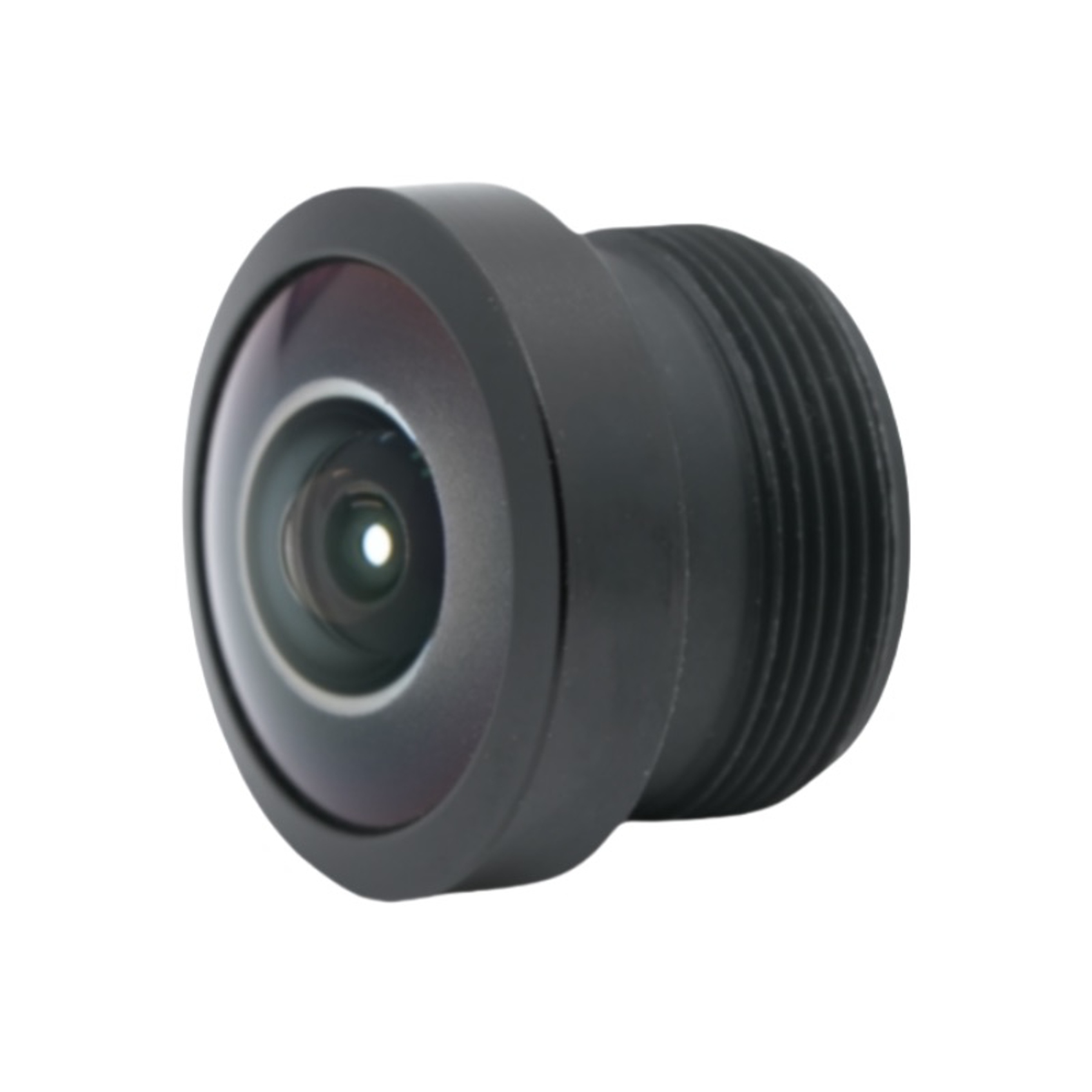

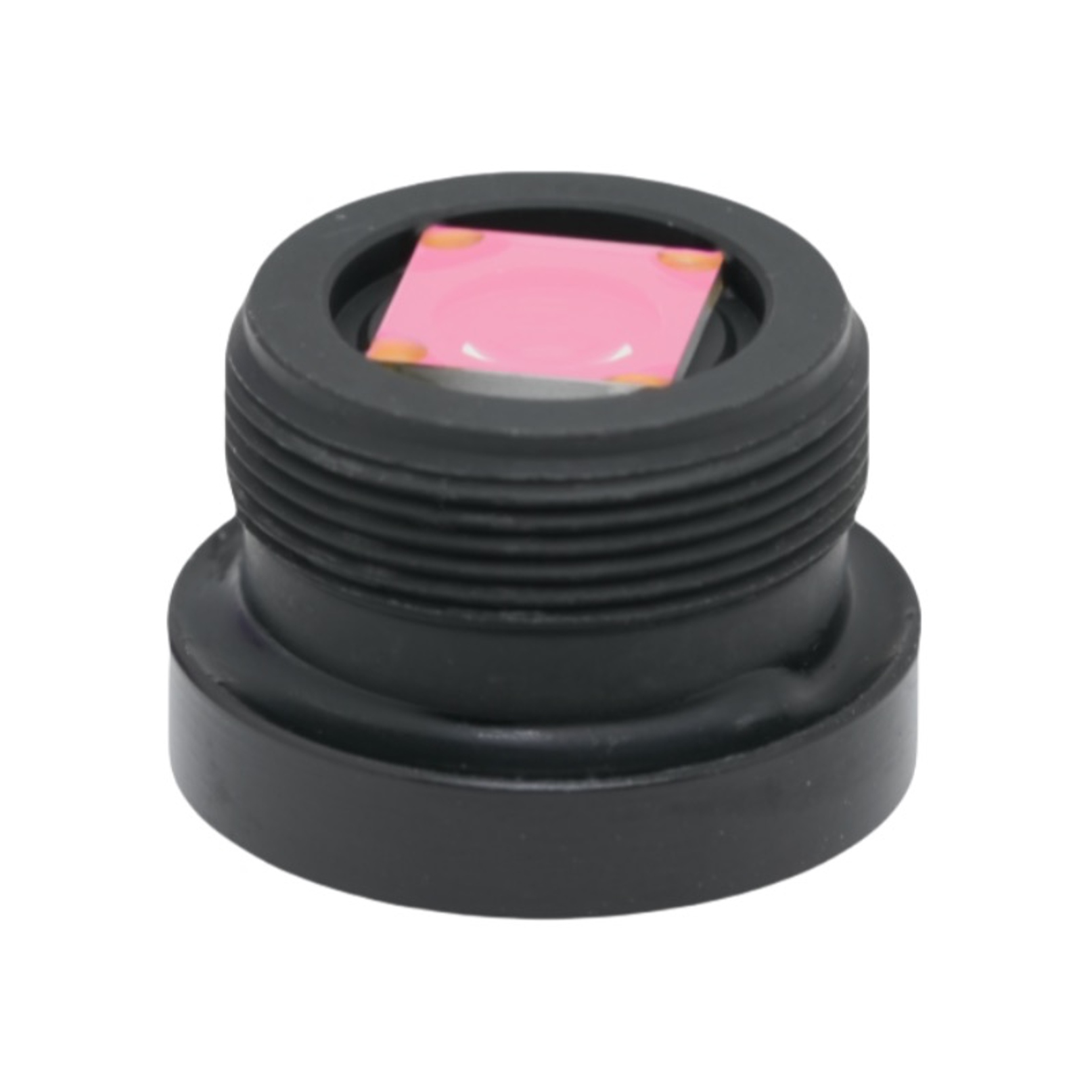

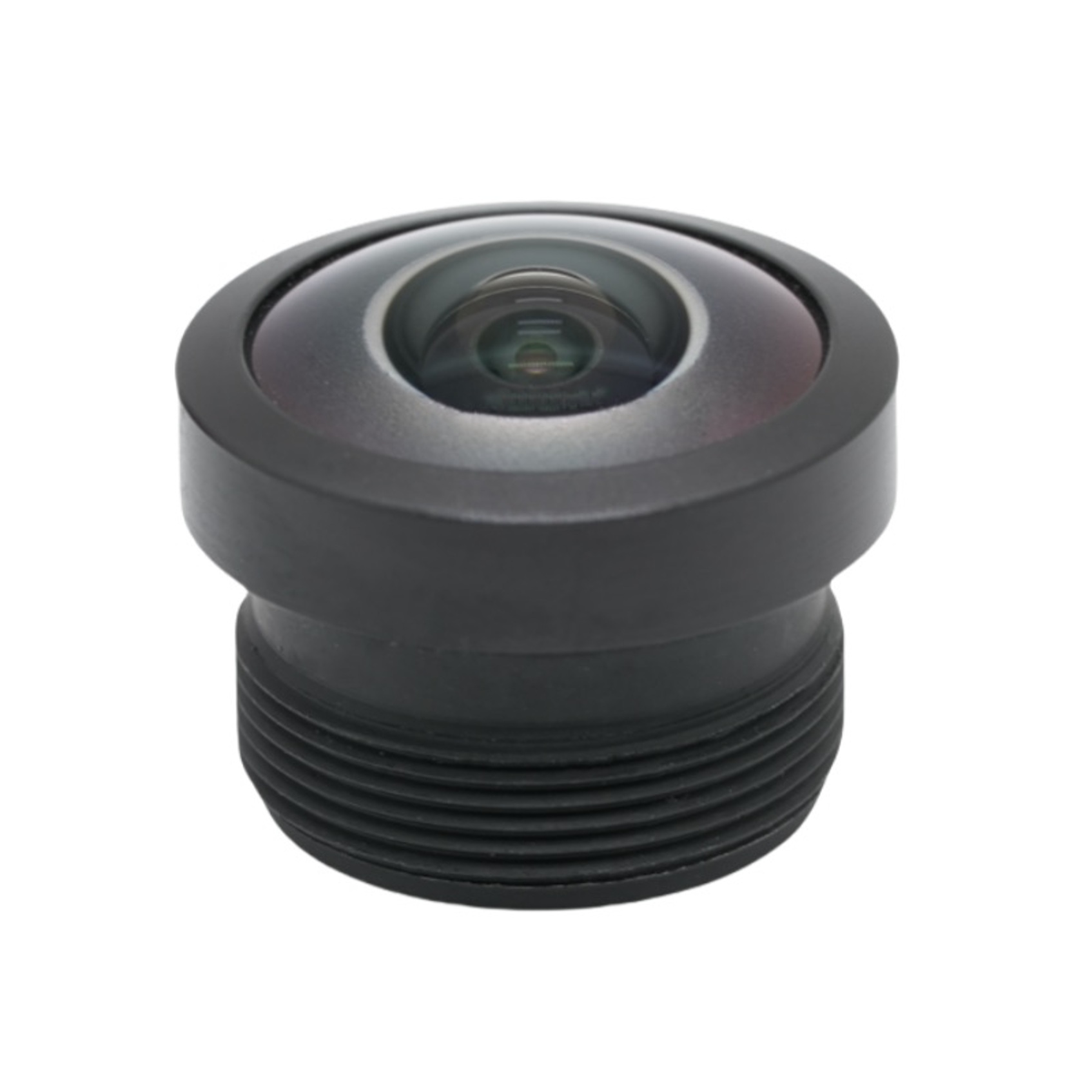

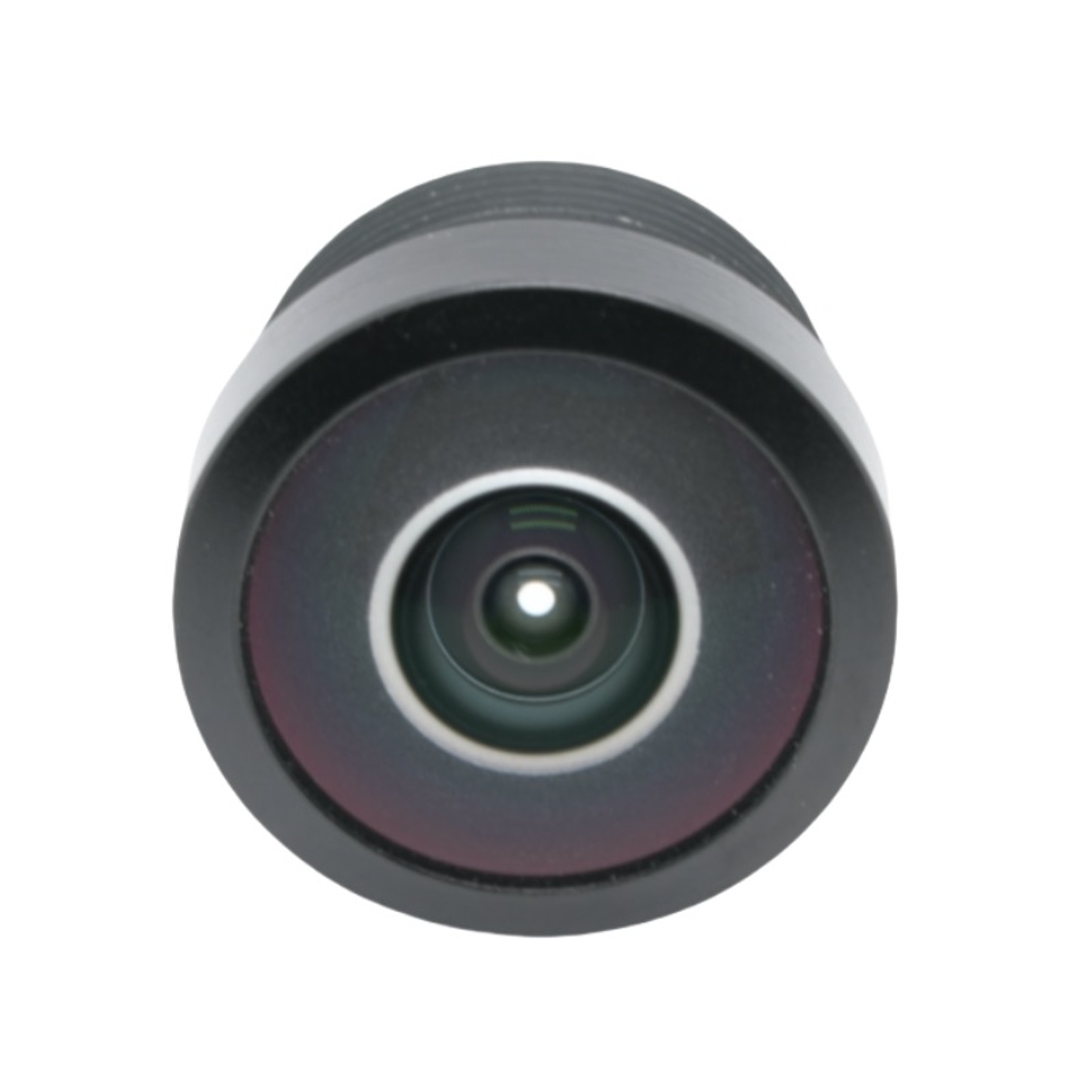

Objectif Fisheye 1,5 mm

Fiche produit

Fabriqué par BOSHI Optical Technology, cet objectif fisheye compact présente une distance focale de 1,5 mm et une ouverture F2.2, parfaitement adaptée au capteur AR0144 de 1/4 de pouce. Il offre un champ de vision de 200 degrés pour capturer une couverture étendue de la scène dans un espace d'installation limité. La structure optique bien optimisée garantit un éclairage relatif stable et un angle de rayon principal contrôlé pour des performances constantes du capteur. Cet objectif de caméra embarquée adopte une monture M12 pour un assemblage facile dans des modules de caméra miniatures. Il sert divers projets industriels et de surveillance, apportant des résultats d'imagerie fiables pour la production de masse et les tests de prototypes. Chaque unité de BOSHI Optical Technology est soumise à une inspection optique stricte pour répondre aux exigences élevées des clients.

Description détaillée du produit

1. Paramètre détaillé

- Cet objectif ultra grand angle est doté d'une distance focale de 1,5 mm avec une tolérance de 5 pour cent, associée à une ouverture F2.2 avec une tolérance de 5 pour cent pour équilibrer la luminosité de l'image et la profondeur de champ. Sa longueur totale de piste atteint 13,03 mm plus une plage de tolérance mineure, et la distance focale arrière mesure 3,08 mm pour un ajustement correct du capteur.

- Conçu pour le capteur AR0144 1/4 pouces, leobjectif fisheyeoffre un champ de vision diagonal de 200 degrés, un champ de vision horizontal de 167 degrés et un champ de vision vertical de 118,4 degrés. La valeur de distorsion atteint 85,0 %, typique de l'effet fisheye grand angle. L'éclairage relatif atteint 65,0 pour cent tandis que le CRA reste inférieur à 18,0 degrés pour éviter le risque de vignettage pour le capteur cible. Le support M12 standard prend en charge l'installation directe du matériel de caméra embarqué commun.

2. Analyse détaillée des avantages en termes de performances

- La distance focale de 1,5 mm et l'ouverture F2.2 coopèrent pour réaliser une bonne entrée de lumière, permettant une imagerie claire dans des environnements de faible luminosité moyenne sans source de lumière auxiliaire supplémentaire. Le CRA contrôlé en dessous de 18,0 degrés correspond à la fonction de réception du capteur AR0144 de 1/4 de pouce et réduit l'assombrissement des coins de l'image.

- Un éclairage relatif de 65,0 % maintient une luminosité uniforme sur tout le cadre, ce qui améliore la qualité globale de l'image de cet objectif de caméra embarqué. Le champ de vision de 200 degrés supprime les angles morts afin qu'une seule caméra puisse couvrir une zone de surveillance beaucoup plus grande. La longueur totale compacte du rail prend en charge la conception de modules miniaturisés pour les équipements à espace limité. Le support M12 standard permet un remplacement rapide et une compatibilité avec les pièces du boîtier de caméra grand public. Contrôle strict des tolérances deTechnologie optique BOSHIgarantit des performances optiques constantes parmi les lots de lentilles produits en série.

3. Analyse détaillée du champ d'application

- Matériel de surveillance :Cet objectif fisheye s'adapte aux mini caméras de sécurité intérieures pour les magasins de détail et les petits bureaux, exploitant un champ de vision de 200 degrés pour surveiller toute la zone de la pièce via un seul appareil.

- Modules de vision industrielle :L'objectif compatible avec le capteur AR0144 de 1/4 de pouce fonctionne pour la surveillance périphérique de l'équipement et l'inspection visuelle auxiliaire de la machine avec une demande de module compact.

- Appareils domestiques intelligents :Appliqué à l'intérieur des caméras de surveillance domestique et des sonnettes visuelles, où la distance focale de 1,5 mm offre une large capture de scène dans un petit boîtier de produit.

- Vision auxiliaire automobile :Convient aux modules de caméra de vue environnante à courte portée pour observer l'environnement à proximité du véhicule.

- Projets de caméras miniatures grand public :Utilisé pour le développement de caméras USB personnalisées et la vérification de prototypes par les instituts de recherche et les développeurs de produits.
